Сведения о средстве измерений: 89927-23 Хромато-масс-спектрометры жидкостные

Номер по Госреестру СИ: 89927-23
89927-23 Хромато-масс-спектрометры жидкостные
(EXPEC 5210)

Назначение средства измерений:
Хромато-масс-спектрометры жидкостные EXPEC 5210 (далее - хромато-масс-спектрометры) предназначены для разделения, качественного анализа и количественного определения содержания компонентов, входящих в состав органических и неорганических смесей.

сертификация программного обеспечения
Внешний вид. Хромато-масс-спектрометры жидкостные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Хромато-масс-спектрометры жидкостные
Рисунок № 1

Общие сведения

Дата публикации - 06.09.2023
Срок свидетельства - 05.09.2028
Номер записи - 191874
ID в реестре СИ - 1410847
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

EXPEC 5210,

Производитель

Изготовитель - Focused Photonics (Hangzhou) Inc.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.

Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.

В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.

Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1812 от 2023.09.05 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Хромато-масс-спектрометры жидкостные (EXPEC 5210)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Focused Photonics (Hangzhou) Inc.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
86919-22
28.09.2027
Спектрометры эмиссионные с индуктивно-связанной плазмой , EXPEC
Focused Photonics (Hangzhou) Inc. (КИТАЙ )
ОТ
МП
1 год
89927-23
05.09.2028
Хромато-масс-спектрометры жидкостные, EXPEC 5210
Focused Photonics (Hangzhou) Inc. (КИТАЙ )
ОТ
МП
1 год
91646-24
22.03.2029
Газоанализаторы дымовых газов, OMA-2000
Focused Photonics (Hangzhou) Inc. (КИТАЙ )
ОТ
МП
1 год
91679-24
22.03.2029
Анализаторы пыли, LDM-100(D)
Focused Photonics (Hangzhou) Inc. (КИТАЙ )
ОТ
МП
1 год
91858-24
12.04.2029
Анализаторы пыли, LDM-200
Focused Photonics (Hangzhou) Inc. (КИТАЙ )
ОТ
МП
1 год

Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.

Параметры исследований:

  • фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций региона по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по региону

Стоимость 3 000 руб.

Кто поверяет Хромато-масс-спектрометры жидкостные (EXPEC 5210)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
(RA.RU.311473)
РСТ
  • EXPEC 5210
  • 2 2 0 0 0 0 0

    Стоимость поверки Хромато-масс-спектрометры жидкостные (EXPEC 5210)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Хромато-масс-спектрометры оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Mass Expert

    Номер версии ПО (идентификационный номер ПО), не ниже

    P004.T01A.004

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 4.8 «Запуск метода» руководства по эксплуатации «Хромато-масс-спектрометр жидкостный EXPEC 5210. Руководство по эксплуатации».

    При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений Техническая документация производителя Focused Photonics (Hangzhou) Inc., Китай; ГОСТ Р 8.735.2-2013 «ГСИ. Государственная поверочная схема для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах».

    Правообладатель

    Focused Photonics (Hangzhou) Inc., Китай

    Адрес: Binjiang District, Binan Road No.760, Hangzhou, Zhejiang, China

    Изготовитель


    Focused Photonics (Hangzhou) Inc., Китай
    Адрес: Binjiang District, Binan Road No.760, Hangzhou, Zhejiang, China

    Испытательный центр


    Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

    Правообладатель


    Focused Photonics (Hangzhou) Inc., Китай
    Адрес: Binjiang District, Binan Road No.760, Hangzhou, Zhejiang, China

    Принцип действия хромато-масс-спектрометров основан на хроматографическом разделении компонентов пробы, их ионизации и детектировании с помощью масс-спектрометрического детектора. Образовавшиеся ионы поступают в масс-анализатор, где осуществляется их разделение по соотношению массы к заряду. Попадая в детектор, ионы образуют ток, который преобразуется в импульсы напряжения, пропорциональные количеству ионов, поступивших на детектор.

    Конструктивно хромато-масс-спектрометр выполнен в виде системы из двух самостоятельных блоков (жидкостного хроматографа и масс-спектрометрического детектора), устанавливаемых на лабораторный стол.

    Блок жидкостного хроматографа включает в себя следующие модули:

    • - насос для высокоэффективной жидкостной хроматографии (далее - ВЭЖХ) моделей ULC 510, UHPLC 510;

    • - автодозатор AS 510;

    • - термостат для разделительных колонок CH 520.

    Блок масс-спектрометрического детектора EXPEC 5210 включает в себя источник ионизации, систему вакуумирования (форвакуумный и турбомолекулярный насосы), последовательно соединенные квадрупольные масс-анализаторы и детектор ионов на основе электронного умножителя. В качестве источника ионизации компонентов пробы используются электроспрей (ESI), обеспечивающий ионизацию при атмосферном давлении, или химическая ионизация (APCI). Опционально поставляется устройство прямого ввода в масс-спектрометрический детектор LSP0-3A.

    Весь анализ и расчет содержания компонентов, входящих в состав органических и неорганических смесей, выполняется автоматически под управлением внешнего компьютера с установленным программным обеспечением.

    Корпуса хромато-масс-спектрометров изготовлены из металлических сплавов, пластиков и окрашены в цвета в соответствии с технической документацией производителя.

    Каждый экземпляр хромато-масс-спектрометров имеет заводской номер, расположенный на задней панели блока масс-спектрометрического детектора. Заводской номер имеет буквенно-цифровой формат и нанесен на информационную табличку (шильд) типографским способом или лазерной гравировкой.

    Нанесение знака поверки на хромато-масс-спектрометры не предусмотрено.

    Общий вид хромато-масс-спектрометров представлен на рисунке 1. Место нанесения заводского номера на хромато-масс-спектрометры представлено на рисунке 2.

    Блок жидкостного хроматографа

    Блок масс-спектрометрического детектора

    Рисунок 1 - Общий вид хромато-масс-спектрометров жидкостных EXPEC 5210

    заводского номера

    Место нанесения

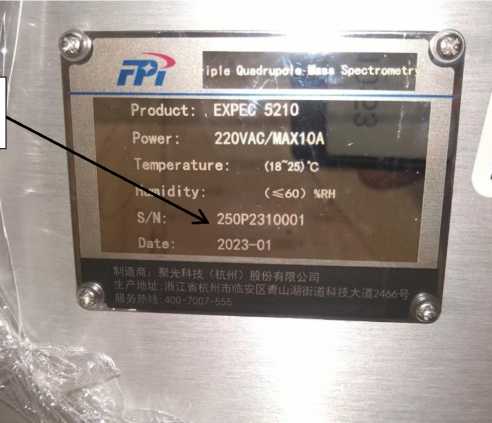

    Внешний вид. Хромато-масс-спектрометры жидкостные (EXPEC 5210), http://oei-analitika.ru

    Product: EXPEC 5210 Power:    220VAC/MAX10A

    Temperature:     (18“25)‘с

    Humidity:        («60) xrh

    S/N:      250P2310001

    Date:     2023-01

    J® кзыш tttffl) jgfflwfgfia I

    Рисунок 2 - Место нанесения заводского номера на хромато-масс-спектрометры жидкостные EXPEC 5210

    Пломбирование хромато-масс-спектрометров не предусмотрено. Конструкция хромато-масс-спектрометров обеспечивает ограничение доступа к частям хромато-масс-спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Хромато-масс-спектрометр жидкостный в составе:

    EXPEC 5210

    1 шт.

    - блок масс-спектрометрического детектора

    EXPEC 5210

    1 шт.

    - блок жидкостного хроматографа:

    - насос для ВЭЖХ

    ULC 510 / UHPLC 510

    1 шт. 1)

    - автодозатор

    AS 510

    1 шт. 1)

    - термостат для разделительных колонок

    CH 520

    1 шт. 1)

    - устройство прямого ввода в масс-спектрометрический

    детектор

    LSP0-3A

    1 шт. 1)1

    Руководство по эксплуатации

    РЭ

    1 экз.

    Методика поверки

    -

    1 экз.

    ” - в зависимости от заказа


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон массовых чисел, а.е.м.

    от 5 до 1000

    Чувствительность (отношение сигнал/шум)*, не менее

    500:1

    Предел допускаемых значений относительного среднего квадратичного отклонения выходного сигнала, %**

    • - по площади пика

    • - по времени удержания

    5

    1

    * - при дозировании 1 пг резерпина в режиме «электроспрей», положительная ионизация, сканирование в режиме MRM для перехода m/z 609,3 > 195,0;

    ** - при дозировании 100 пг резерпина в режиме «электроспрей», положительная ионизация, сканирование в режиме MRM для перехода m/z 609,3 > 195,0.

    Таблица 3 - Основные технические характеристики

    Наименование характеристик

    Значение

    Параметры электрического питания:

    - напряжение переменного тока, В

    220±22

    - частота переменного тока, Гц

    50±1

    Условия эксплуатации:

    - температура воздуха, °С

    от +18 до +25

    - относительная влажность, %, не более

    60

    - атмосферное давление, кПа

    от 84 до 106

    Масс-спектрометрический детектор EXPEC 5210

    Габаритные размеры, мм, не более

    - высота

    650

    - ширина

    530

    - длина

    1000

    Масса, кг, не более

    115

    Автодозатор AS 510

    Наименование характеристик

    Значение

    Габаритные размеры, мм, не более

    - высота

    360

    - ширина

    335

    - длина

    575

    Масса, кг, не более

    20

    Термостат CH 520

    Габаритные размеры, мм, не более:

    - высота

    605

    - ширина

    195

    - длина

    385

    Масса, кг, не более

    19

    Насосы для ВЭЖХ моделей ULC 510 и UHPLC 510

    Габаритные размеры насосов

    - высота

    185

    - ширина

    335

    - длина

    540

    Масса, кг, не более

    15
