Номер по Госреестру СИ: 91257-24
91257-24 Штангенглубиномеры
(Norgau)
Назначение средства измерений:
Штангенглубиномеры Norgau (далее - штангенглубиномеры) предназначены для измерений глубины ступенчатых поверхностей отверстий, выемок, выступов, пазов, толщины выступов и ширины канавок.

Внешний вид.

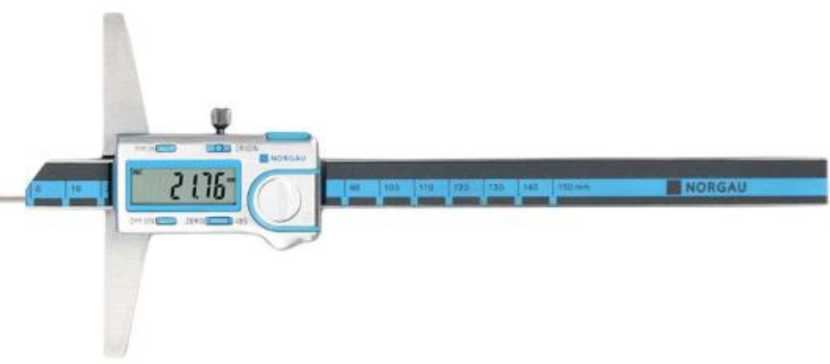

Штангенглубиномеры
Рисунок № 1

Внешний вид.

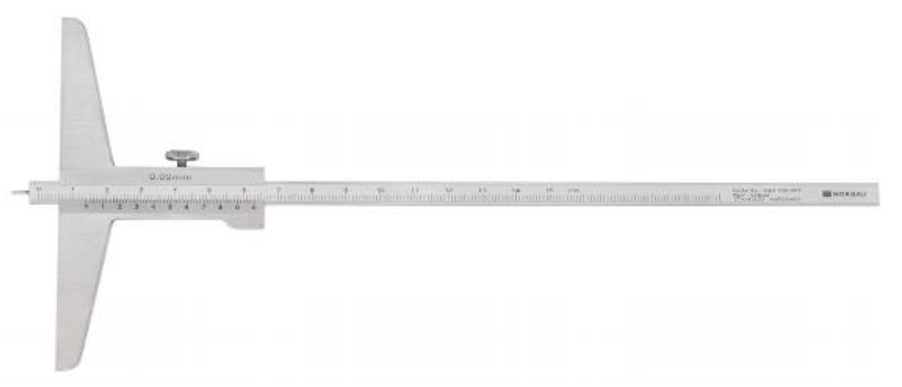

Штангенглубиномеры
Рисунок № 2

Внешний вид.

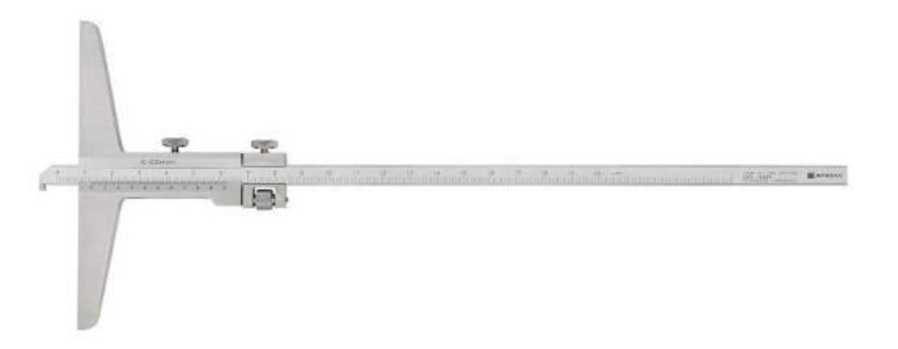

Штангенглубиномеры
Рисунок № 3

Внешний вид.

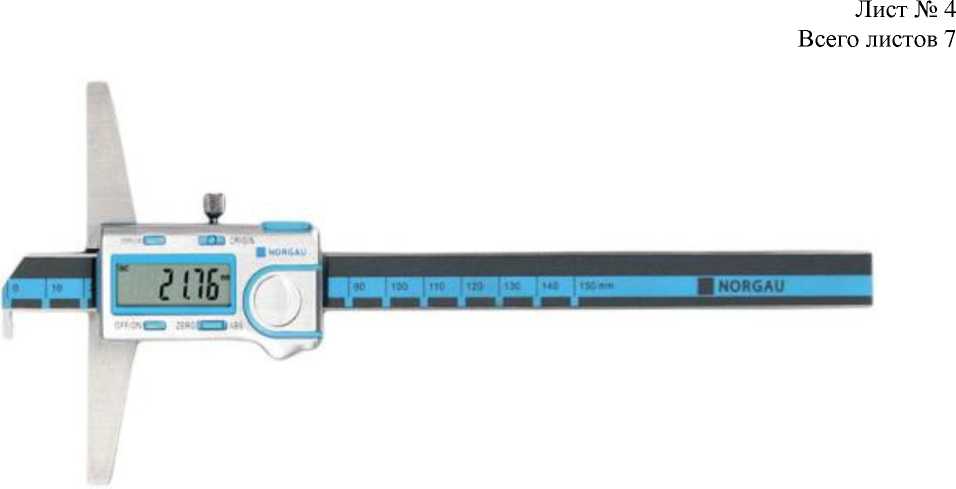

Штангенглубиномеры
Рисунок № 4

Внешний вид.

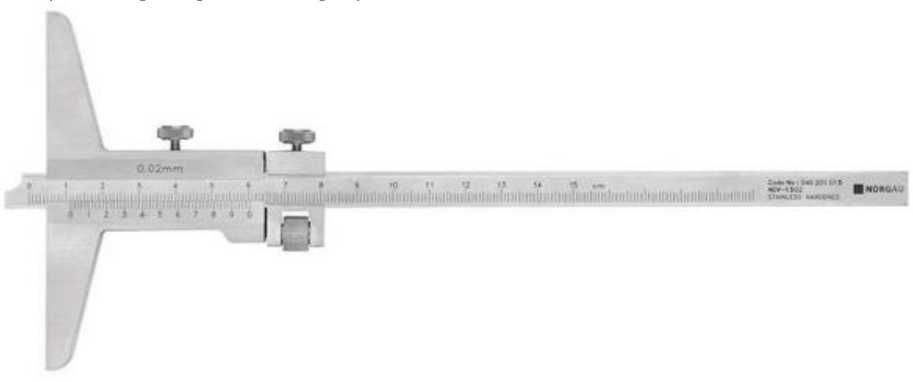

Штангенглубиномеры
Рисунок № 5

Внешний вид.
Штангенглубиномеры
Рисунок № 6

Внешний вид.
Штангенглубиномеры
Рисунок № 7

Внешний вид.
Штангенглубиномеры
Рисунок № 8

Внешний вид.

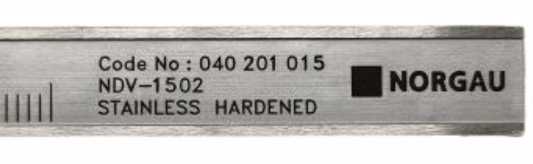

Штангенглубиномеры

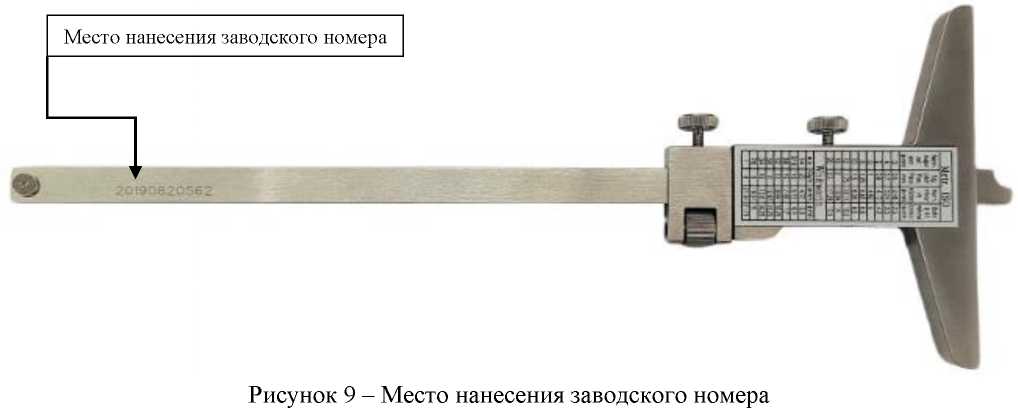

Рисунок № 9

Внешний вид.

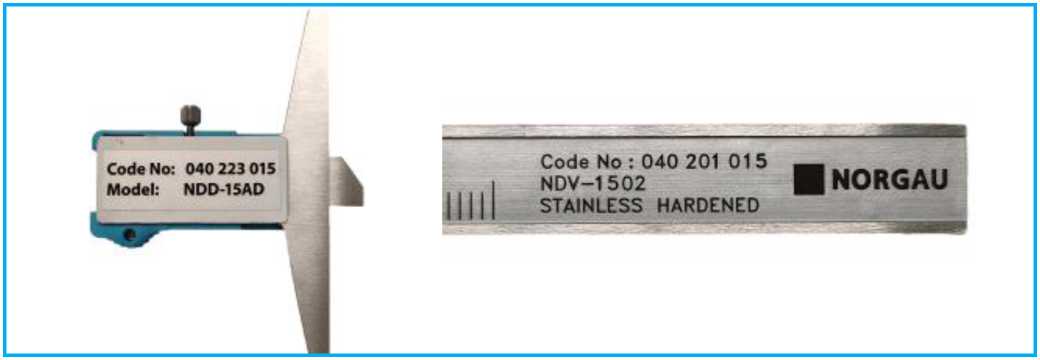

Штангенглубиномеры
Рисунок № 10
Общие сведения
Дата публикации - 07.03.2024
Срок свидетельства - 06.02.2029
Номер записи - 193149
ID в реестре СИ - 1414285
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
NDD c поперечным выступом штанги, NDD c плоским выступом штанги, NDD c двумя поперечными выступами штанги, NDD 0-300 мм, ц.д. 0,01 мм, NDD 0-200 мм, ц.д. 0,01 мм с поперечным выступом штанги, NDD 0-200 мм, ц.д. 0,01 мм NDD-C20AD, NDD 0-200 мм, ц.д. 0,01 мм NDD-A20AD, NDD 0-200 мм, ц.д. 0,01 мм с продольным выступом штанги, NDD 0-200 мм, ц.д. 0,01 мм с двумя поперечными выступами штанги, NDD 0-200 мм, ц.д. 0,01 мм, NDD 0-150 мм, ц.д. 0,01 мм с плоским выступом, NDD 0-150 мм, ц.д. 0,01 мм, NDD - с цифровым отсчетным устройством, NDD, 040 223 030, 040 223 020 NDD-20AD, 040 223 020, 040 223 015, 0-150,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок - 965
Выдано извещений - 10
Кол-во периодических поверок - 365
Кол-во средств измерений - 320
Кол-во владельцев - 82
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№308 от 2024.02.06 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Штангенглубиномеры (Norgau)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68958-17 23.10.2027 |
Системы видеоизмерительные, NORGAU Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81088-20 31.12.2025 |
Машины координатно-измерительные NORGAU серии NCMM, Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81078-20 31.12.2025 |
Ключи моментные предельные NORGAU серии NTW, Нет данных Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88509-23 15.03.2028 |
Измерители крутящего момента силы, NXTT Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88510-23 15.03.2028 |
Ключи моментные предельные, NTW Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88511-23 15.03.2028 |
Отвертки моментные предельные, NTS Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91177-24 29.01.2029 |
Штангенциркули, Norgau Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91257-24 06.02.2029 |
Штангенглубиномеры, Norgau Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91737-24 27.03.2029 |
Профилометры, NSRT-100 Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
92003-24 27.04.2029 |
Микрометры, Norgau Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93058-24 29.08.2029 |
Проекторы измерительные, NPP Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95030-25 28.03.2030 |
Гайковерты электрические моментные , NETW Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95031-25 28.03.2030 |
Гайковерты аккумуляторные моментные, NBTW Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.
«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.
Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Кто поверяет Штангенглубиномеры (Norgau)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 24 | 4 | 1 | 23 | 4 | 24 | 1 | 23 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 16 | 5 | 0 | 16 | 0 | 16 | 0 | 16 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 3 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "АЗ-И" (RA.RU.312199) | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 10 | 5 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 94 | 4 | 92 | 2 | 0 | 94 | 92 | 2 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 31 | 2 | 0 | 31 | 0 | 31 | 0 | 31 | |
| ООО "ЛИТАС" (RA.RU.311749) | 3 | 3 | 0 | 1 | 3 | 3 | 0 | |||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "ЛИЦ" (RA.RU.311620) | 13 | 1 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| АО "СВЕТЛАНА-ЭЛЕКТРОНПРИБОР" (RA.RU.312781) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "ГЕРМЕТ-ЦЕНТР" (RA.RU.311404) | 14 | 4 | 6 | 8 | 0 | 14 | 6 | 8 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 30 | 21 | 1 | 29 | 1 | 30 | 1 | 29 | |
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 12 | 6 | 5 | 7 | 0 | 12 | 5 | 7 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 3 | 1 | 2 | 0 | 3 | 1 | 2 | |||
| ООО "НОРГАУ РУССЛАНД" (RA.RU.314309) | 488 | 110 | 484 | 4 | 0 | 202 | 198 | 4 | ||
| АО «СИЛОВЫЕ МАШИНЫ» (RA.RU.314481) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 7 | 2 | 0 | 7 | 0 | 6 | 0 | 6 | ||
| ФБУ "БУРЯТСКИЙ ЦСМ" (10) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 10 | 2 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 15 | 1 | 0 | 15 | 1 | 15 | 0 | 15 | |
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "СЕВЕРНЫЙ ПРЕСС" (РОСС СОБ 3.00102.2013) | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| ООО "НМОП" (RA.RU.311359) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ПО "ЭЛЕКТРОПРИБОР" (РОСС СОБ 3.00129.2013) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 5 | 2 | 0 | 5 | 1 | 5 | 0 | 5 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 4 | 2 | 4 | 0 | 6 | 2 | 4 | |
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 13 | 5 | 0 | 13 | 0 | 1 | 0 | 1 | |
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| АО "ММЗ" (RA.RU.311607) | 4 | 3 | 0 | 4 | 1 | 0 | 0 | 0 | ||
| АО "НПЗ" (RA.RU.313413) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| АО "ГОСНИИМАШ" (RA.RU.312185) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ВПК "НПО МАШИНОСТРОЕНИЯ" (РОСС СОБ 3.00218.2014) | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО "ММЗ "АВАНГАРД" (RA.RU.311724) | 9 | 9 | 0 | 9 | 0 | 0 | 0 | 0 | ||
| ООО "ИРЗ" (RA.RU.312795) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "СЭГЗ" (РОСС СОБ 3.00233.2014) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ЗАО "ЭМАТЕРМ" (RA.RU.312277) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "НПО "КВАНТ" (RA.RU.310627) | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ПАО "КИРОВСКИЙ ЗАВОД "МАЯК" (RA.RU.311270) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО «КБхиммаш им. А.М. Исаева» (RA.RU.313622) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 5 | 3 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| АО "Металлист-Самара" (RA.RU.311588) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО ААК "ПРОГРЕСС" (1027) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |
| АО "ВНИИР" (0436) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "ПМЗ "Восход" (1474) | 3 | 2 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| АО "ЦМИДИМ" (RA.RU.314725) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 12 | 5 | 0 | 12 | 1 | 5 | 0 | 5 | ||
| ООО "ОТГ" (RA.RU.315052) | 28 | 11 | 0 | 28 | 0 | 28 | 0 | 28 | ||
| ПАО "ТМК" (0679) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Штангенглубиномеры (Norgau)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 8.3 «Порядок работы» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1-10’ 9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 26.51.33’002’49360276’2023 «Штангенглубиномеры Norgau. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд»)
ИНН 7727159340
Юридический адрес: 119421, Г. МОСКВА, ВН. ТЕР. Г, МУНИЦИПАЛЬНЫЙ ОКРУГ
ОБРУЧЕВСКИЙ, УЛ. НОВАТОРОВ, Д. 1, эт./помещ 2/LVI, ком. 77
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Штангенглубиномеры изготавливаются в следующих модификациях:
-
- NDV - с отсчетом по нониусу;
-
- NDD - с цифровым отсчетным устройством.
Принцип действия штангенглубиномеров модификации NDV основан на измерении линейных размеров методом непосредственной оценки совпадения штрихов шкалы на штанге со штрихами нониуса, расположенного на подвижной рамке штангенглубиномера.
Принцип действия штангенглубиномеров модификации NDD основан на преобразовании линейного перемещения рамки штангенглубиномера в электрический сигнал с последующим выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний с жидкокристаллического дисплея цифрового отсчетного устройства.
Штангенглубиномеры модификаций NDV, NDD имеют различные конструктивные особенности:
Штангенглубиномеры модификаций NDV с плоским выступом штанги, NDV с продольным выступом штанги, NDV с поперечным выступом штанги состоят из следующих элементов: штанги, рамки, основной и нониусной шкал, стопорного винта, зажимающего элемента и имеют отличный друг от друга внешний вид, габаритные характеристики и массу.
Штангенглубиномеры модификаций NDV с плоским выступом штанги, NDV с поперечным выступом штанги имеют устройство тонкой установки рамки.
Штангенглубиномеры модификаций NDD с плоским выступом штанги, NDD с продольным выступом штанги, NDD с поперечным выступом штанги, NDD с двумя поперечными выступами штанги состоят из следующих элементов: штанги, рамки, цифрового отсчетного устройства, стопорного винта и имеют отличный друг от друга внешний вид, габаритные характеристики и массу. На корпусе цифрового отсчетного устройства расположен жидкокристаллический дисплей для считывания результатов измерений и кнопки с помощью которых осуществляется управление рядом функций, отсек элемента питания. Корпус цифрового отсчетного устройства, количество и расположение кнопок управления цифровым отсчетным устройством могут отличаться от указанных на рисунках 4 - 7, что не влияет на метрологические характеристики штангенглубиномеров.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, методом лазерной гравировки наносится на оборотную сторону штанги штангенглубиномера, в месте, указанном на рисунке 9.
На лицевой поверхности штанги и (или) оборотной стороне рамки штангенглубиномера допускается нанесение дополнительной маркировки (модификация, артикул производителя).
Возможность нанесения знака поверки на средство измерений отсутствует.
Пломбирование штангенглубиномера от несанкционированного доступа не предусмотрено.
Общий вид штангенглубиномеров указан на рисунках 1 - 7. Общий вид маркировки штангенглубиномеров приведен на рисунке 8.
Рисунок 1 - Общий вид штангенглубиномеров модификации NDV с плоским выступом штанги
Рисунок 2 - Общий вид штангенглубиномеров модификаций NDV с продольным выступом
Рисунок 3 - Общий вид штангенглубиномеров модификации NDV с поперечным выступом штанги

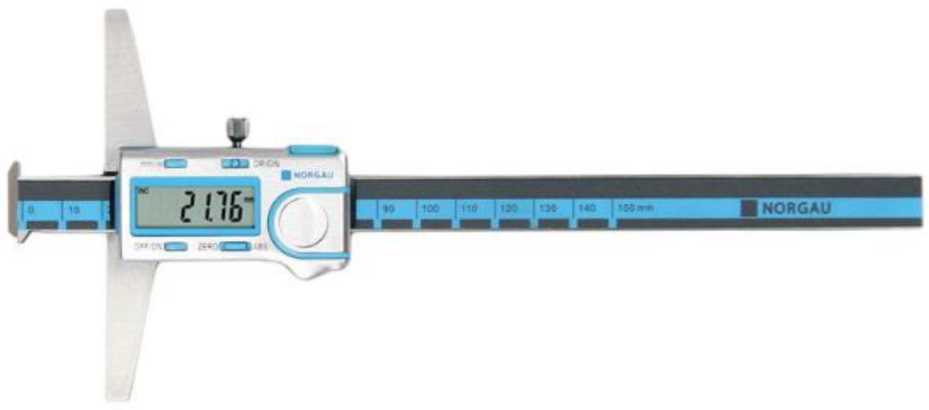

Рисунок 4 - Общий вид штангенглубиномеров модификации NDD с плоским выступом штанги

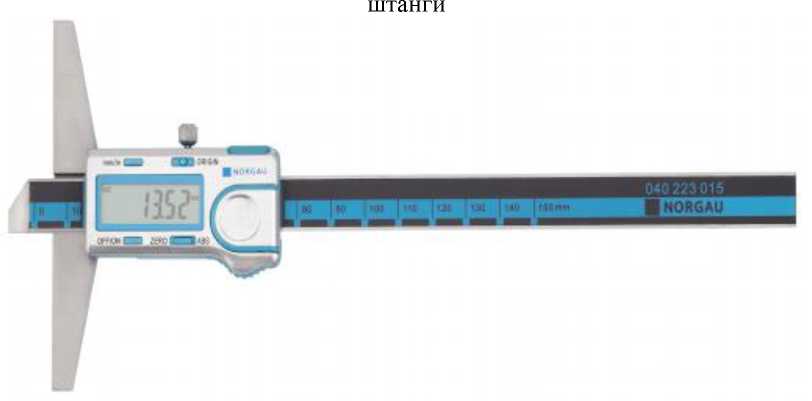

Рисунок 5 - Общий вид штангенглубиномеров модификации NDD с продольным выступом
ДNORGAU
Рисунок 6 - Общий вид штангенглубиномеров модификации NDD с поперечным выступом
штанги
Рисунок 7 - Общий вид штангенглубиномеров модификации NDD с двумя поперечными выступами штанги


Рисунок 8 - Общий вид маркировки модификации штангенглубиномеров
Место нанесения заводского номера
Рисунок 9 - Место нанесения заводского номера
Таблица 1 - Диапазон измерений, значение отсчета по нониусу (шаг дискретности цифрового отсчетного устройства), пределы допускаемой абсолютной погрешности
|
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу (шаг дискретности цифрового отсчетного устройства), мм |
Пределы допускаемой абсолютной погрешности, мм |
|
NDV |
от 0 до 150 |
0,02 |
± 0,04 |
|
от 0 до 200 |
0,02 |
± 0,04 | |
|
от 0 до 300 |
0,02 |
± 0,05 | |
|
NDD |
от 0 до 150 |
0,01 |
± 0,03 |
|
от 0 до 200 |
0,01 |
± 0,03 | |
|
от 0 до 300 |
0,01 |
± 0,04 |
Таблица 2 - , условия эксплуатации
|
Наименование характеристики |
Значение |
|
Отклонение от плоскостности измерительной поверхности штанги и рамки, мм, не более |
0,01 |
|
Параметр шероховатости Ra измерительных поверхностей, мкм, не более:
|
o' o' |
|
Условия эксплуатации:
|
От +15 до +25 80 |
Таблица 3 - Габаритные размеры и масса
|
Модификация |
Диапазон измерений, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более | |
|
NDV |
с плоским выступом штанги |
от 0 до 150 |
260х105х15 |
0,250 |
|
от 0 до 200 |
310х105х15 |
0,250 | ||
|
от 0 до 300 |
410х105х15 |
0,300 | ||
Продолжение таблицы № 3
|
Модификация |
Диапазон измерений, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более | |
|
NDV |
с продольным выступом штанги |
от 0 до 150 |
270x155x15 |
0,250 |
|
от 0 до 200 |
310x155x15 |
0,300 | ||
|
от 0 до 300 |
420x155x15 |
0,300 | ||
|
с поперечным выступом штанги |
от 0 до 150 |
260x155x15 |
0,300 | |
|
от 0 до 200 |
310x155x15 |
0,300 | ||
|
от 0 до 300 |
410x155x15 |
0,350 | ||
|
NDD |
с плоским выступом штанги |
от 0 до 150 |
250x105x20 |
0,200 |
|
от 0 до 200 |
295x105x20 |
0,250 | ||
|
от 0 до 300 |
395x105x20 |
0,300 | ||
|
с продольным выступом штанги |
от 0 до 150 |
250x155x20 |
0,250 | |
|
от 0 до 200 |
300x155x20 |
0,300 | ||
|
от 0 до 300 |
400x155x20 |
0,300 | ||
|
с поперечным выступом штанги |
от 0 до 150 |
245x105x20 |
0,200 | |
|
от 0 до 200 |
295x105x20 |
0,250 | ||
|
от 0 до 300 |
395x105x20 |
0,300 | ||
|
с двумя поперечными выступами штанги |
от 0 до 150 |
250x155x20 |
0,250 | |
|
от 0 до 200 |
295x155x20 |
0,300 | ||
|
от 0 до 300 |
395x155x20 |
0,300 | ||
