Номер по Госреестру СИ: 68958-17
68958-17 Системы видеоизмерительные
(NORGAU)
Назначение средства измерений:
Системы видеоизмерительные NORGAU (далее системы) предназначены для бесконтактных измерений линейных размеров деталей.

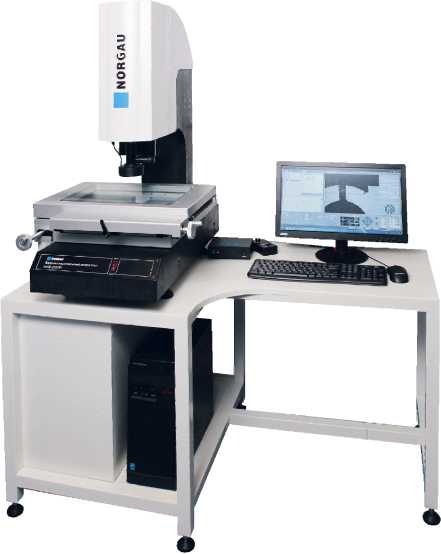

![Внешний вид. Системы видеоизмерительные, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2017-68958-17_files/2017-68958-17-1.jpg)
Внешний вид.
Системы видеоизмерительные
Рисунок № 1

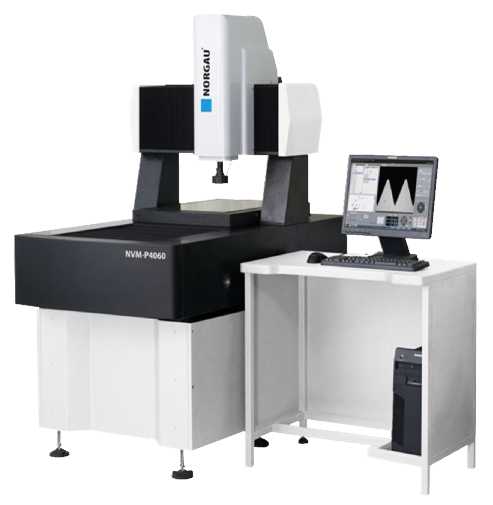

![Внешний вид. Системы видеоизмерительные, http://oei-analitika.ru рисунок № 2](../kurilka/type_si_html/2017-68958-17_files/2017-68958-17-2.jpg)
Внешний вид.
Системы видеоизмерительные
Рисунок № 2

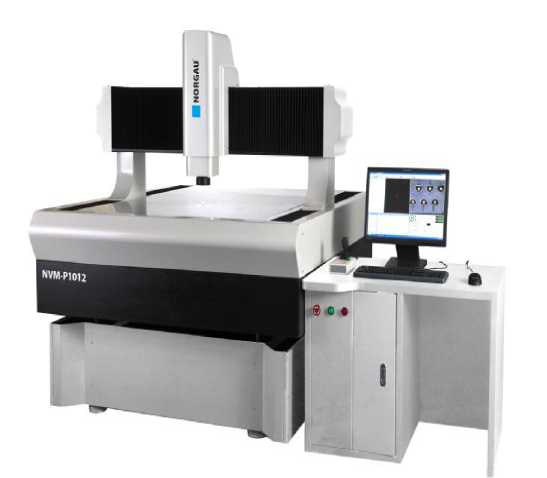

![Внешний вид. Системы видеоизмерительные, http://oei-analitika.ru рисунок № 3](../kurilka/type_si_html/2017-68958-17_files/2017-68958-17-3.jpg)
Внешний вид.
Системы видеоизмерительные
Рисунок № 3

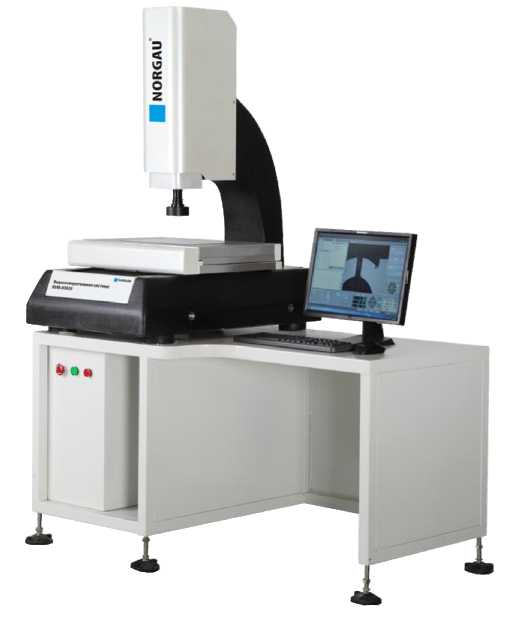

![Внешний вид. Системы видеоизмерительные, http://oei-analitika.ru рисунок № 4](../kurilka/type_si_html/2017-68958-17_files/2017-68958-17-4.jpg)
Внешний вид.
Системы видеоизмерительные
Рисунок № 4

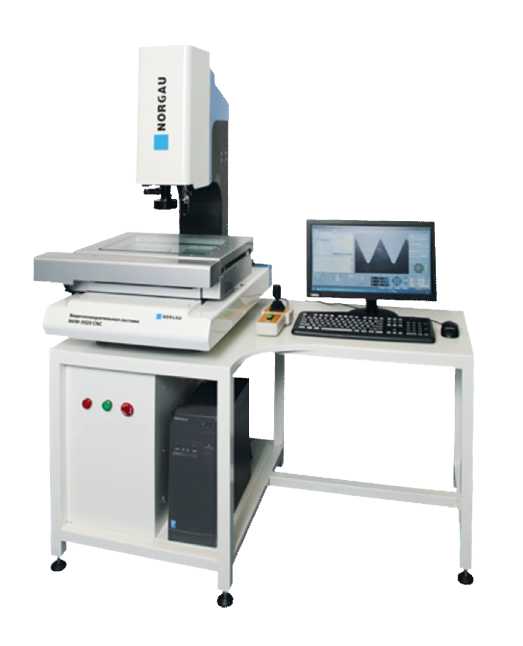

![Внешний вид. Системы видеоизмерительные, http://oei-analitika.ru рисунок № 5](../kurilka/type_si_html/2017-68958-17_files/2017-68958-17-5.jpg)
Внешний вид.
Системы видеоизмерительные
Рисунок № 5

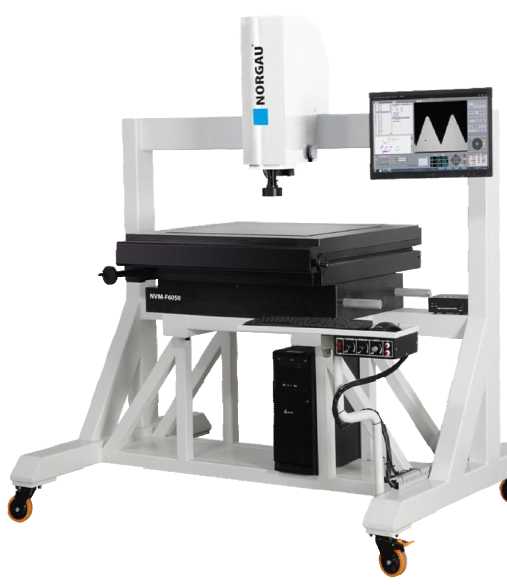

![Внешний вид. Системы видеоизмерительные, http://oei-analitika.ru рисунок № 6](../kurilka/type_si_html/2017-68958-17_files/2017-68958-17-6.jpg)
Внешний вид.
Системы видеоизмерительные
Рисунок № 6

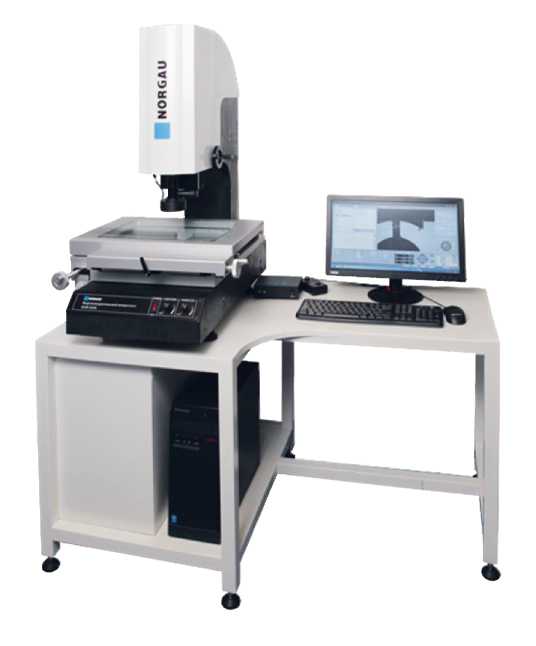

![Внешний вид. Системы видеоизмерительные, http://oei-analitika.ru рисунок № 7](../kurilka/type_si_html/2017-68958-17_files/2017-68958-17-7.jpg)
Внешний вид.
Системы видеоизмерительные
Рисунок № 7
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 23.10.2027
Номер записи - 160660
ID в реестре СИ - 383060
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
NORGAU NVM-3020D, NORGAU NVM-3020CNC., NORGAU NVM-3020CNC,, NORGAU NVM-3020CNC, NORGAU NVM-3020 D, NORGAU NVM-3020 CNC, NORGAU NVM-3020, NORGAU NVM-2010D., NORGAU NVM-2010D,, NORGAU NVM-2010, NORGAU NVM,, NORGAU NVM, NORGAU NVM-2010, NORGAU, NMV-D, NMV-2010D, MM 420, 4030D, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².
В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.
Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.
Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.
Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".
Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 866
Выдано извещений - 6
Кол-во периодических поверок - 552
Кол-во средств измерений - 316
Кол-во владельцев - 143
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№2220 от 2017.10.23 Об утверждении типов средств измерений
№59 от 2019.01.18 О переоформлении свидетельства об утверждении типа средства измерений № 68958 "Контроллеры с автономным питанием АК-500"
№2404 от 2022.09.28 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (14)
Наличие аналогов СИ: Системы видеоизмерительные (NORGAU)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
57712-14 Микроскопы видеоизмерительные (MM2 Garant) Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
59383-14 Видеосистемы измерительные (Galileo Standart) Фирма "The L.S. Starrett Company Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
59784-15 Системы видеоизмерительные (OGP StarLite) Фирма "Quality Vision International, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
60273-15 Системы видеоизмерительные (Sol, Vertex и Excel) Фирма "Micro-Vu Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
61060-15 Машины измерительные (WM 1, SKM, PMS, PMS LL) Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
62124-15 Системы видеоизмерительные консольного типа (OGP серий Apex, Apex Micro, ATS, Fusion, CNC, Sprint MVP, Snap, Vantage, Zip Lite, Zip и ZIP Advance) Фирма "Quality Vision International, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
65520-16 Комплексы видеоизмерительные (iNexiv VMA, Nexiv VMR, Nexiv VMZ-R, Nexiv VMZ-K) Фирма "NIKON Corporation" (ЯПОНИЯ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
66282-16 Микроскопы видеоизмерительные (Venture мод. 2510, 3030, 2510-CNC, 3030-CNC и Venture Plus мод. VP-6460, VP-6490, VP-101040, VP-101540) Фирма "Baty International Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
67119-17 Микроскопы измерительные (MarVision серий MM 200, MM 220, MM 420, MM 420 CNC) Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
67237-17 Системы видеоизмерительные (Quick Scope серии 359 и Quick Image серии 361) Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
67590-17 Микроскопы видеоизмерительные (MarVision серии QM 300) Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
68783-17 Система бесконтактных измерений (HAWK/S/7) Компания "Vision Engineering Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
69132-17 Микроскопы видеоизмерительные (Garant серии MM-OS) Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
69887-17 Системы бесконтактных измерений (серий Kestrel Elite, Hawk, Falcon, Swift и Swift Duo) Фирма "Vision Engineering Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
70595-18 Системы видеоизмерительные (OPTIV) Фирма "Hexagon Metrology GmbH" (ГЕРМАНИЯ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
72245-18 Системы видеоизмерительные (Sinowon) Фирма "Sinowon Innovation Metrology Manufacture Limited" (КИТАЙ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
73087-18 Система видеоизмерительная (Galileo Standart MVR 300) Фирма "The L.S. Starrett Company Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
74720-19 Машины измерительные (WM 1 - 400/300) Фирма "Dr.Heinrich Schneider Messtechnik GmbH" (ГЕРМАНИЯ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
76010-19 Системы видеоизмерительные (Sylvac VISIO) Фирма "Sylvac S.A." (ШВЕЙЦАРИЯ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
78538-20 Микроскопы измерительные оптические (STM7) Фирма "OLYMPUS Corporation" (ЯПОНИЯ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
79180-20 Машины координатные измерительные (O-INSPECT) Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
79743-20 Cистемы мультисенсорные измерительные (LVC) Vision Engineering Ltd. (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
79845-20 Микроскопы измерительные (Walter UHL) Walter Uhl technische Mikroskopie GmbH & Co.KG (ГЕРМАНИЯ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
19383-10 Хроматографы газовые (GC-14B, GC-17Av3, GCMS-QP5000/5050A, GC-2010, GC-2010Plus, GC-2014, GCMS-QP2010, GCMS-QP2010S, GCMS-QP2010Plus) Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
57711-14 Микроскопы видеоизмерительные (MM1 Garant) Компания "Hoffmann GmbH Qualitatswerkzeuge" (ГЕРМАНИЯ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
68958-17 23.10.2027 |
Системы видеоизмерительные, NORGAU Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
81088-20 31.12.2025 |
Машины координатно-измерительные NORGAU серии NCMM, Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
81078-20 31.12.2025 |
Ключи моментные предельные NORGAU серии NTW, Нет данных Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
88509-23 15.03.2028 |
Измерители крутящего момента силы, NXTT Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
88510-23 15.03.2028 |
Ключи моментные предельные, NTW Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
88511-23 15.03.2028 |
Отвертки моментные предельные, NTS Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
91177-24 29.01.2029 |
Штангенциркули, Norgau Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
91257-24 06.02.2029 |
Штангенглубиномеры, Norgau Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
91737-24 27.03.2029 |
Профилометры, NSRT-100 Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
92003-24 27.04.2029 |
Микрометры, Norgau Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
93058-24 29.08.2029 |
Проекторы измерительные, NPP Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Кто поверяет Системы видеоизмерительные (NORGAU)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 20 | 0 | 16 | 2 | 16 | 0 | 16 | ||
ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 18 | 1 | 0 | 17 | 0 | 17 | 0 | 17 | |
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 6 | 0 | 4 | 0 | 6 | 0 | 4 | ||
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "НОРГАУ РУССЛАНД" (RA.RU.314309) | 187 | 3 | 89 | 98 | 0 | 8 | 6 | 2 | ||
ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 139 | 2 | 43 | 65 | 0 | 104 | 41 | 63 | ||
ООО "КВАЛИТЕСТ" (RA.RU.312469) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 17 | 1 | 0 | 17 | 2 | 17 | 0 | 17 | |
АО "ПО "СТРЕЛА" (RA.RU.311636) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 22 | 0 | 20 | 1 | 17 | 0 | 17 | ||
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 78 | 26 | 48 | 0 | 29 | 10 | 19 | |||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 26 | 0 | 24 | 0 | 26 | 0 | 24 | ||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ПАО АК "РУБИН" (РОСС СОБ 3.00150.2013) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 6 | 0 | 5 | 0 | 6 | 0 | 5 | ||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 18 | 0 | 17 | 0 | 7 | 0 | 7 | ||
ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 13 | 1 | 0 | 13 | 0 | 13 | 0 | 13 | |
ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 74 | 1 | 24 | 45 | 0 | 71 | 23 | 43 | |
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 37 | 0 | 37 | 1 | 22 | 0 | 22 | ||
ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 5 | 1 | 4 | 0 | 5 | 1 | 4 | ||
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 4 | 0 | 0 | 0 | 4 | 0 | 0 | ||
ФБУ «Ярославский ЦСМ» (RA.RU.311391) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 34 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 5 | 0 | 5 | 0 | 4 | 0 | 4 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 15 | 0 | 15 | 0 | 14 | 0 | 14 | |||
ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 3 | 2 | 1 | 0 | 3 | 2 | 1 | ||
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
ООО "АЗ-И" (RA.RU.312199) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 0 | 3 | 0 | 1 | 0 | 1 | |||
ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Системы видеоизмерительные (NORGAU)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Калужский ЦСМ Калужская область |
7795 | 7008 |
ФБУ Красноярский ЦСМ Красноярский край |
7910 | 7008 |
ФБУ Нижегородский ЦСМ Нижегородская область |
12264 | 7008 |
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
2230 | 7008 |
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
5832 | 7008 |
Программное обеспечение
Системы могут быть оснащены программным обеспечением (ПО) «VMM3D», «Inspec-M» или «RationalVue». Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Таблица 1 - Идентификационные данные ПО систем
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
VMM3D |
Inspec-M |
RationalVue |
Номер версии (идентификационный номер) ПО |
v.1.3 и выше |
v.5.2 и выше |
v.2.1 и выше |
Цифровой идентификатор ПО |
- |
- |
- |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Для защиты ПО от несанкционированного доступа используют USB-ключ.
Защита программного обеспечения систем соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам видеоизмерительным NORGAU
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм»
ТУ 26.70.22-001-49360276-2017 «Системы видеоизмерительные NORGAU. Технические условия»
Поверка
Поверкаосуществляется по документу МП № 203-57-2017 «Системы видеоизмерительные NORGAU. Методика поверки», утвержденному ФГУП «ВНИИМС» 03 августа 2017 г.
Основные средства поверки:
-
- мера длины штриховая (стеклянная) 3-го разряда по ГОСТ Р 8.763-2011;
-
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд») ИНН 7727159340
Адрес: 119421, г. Москва, ул. Новаторов, д.1
Тел./факс: +7 (495) 988 - 2000
E-mail: info@norgau.com
Web-сайт: www.norgau.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип работы систем основан на считывании с измерительных шкал значений по осям X, Y положения оптоэлектронного измерительного блока. Опционально для измерений по оси Z системы могут быть оснащены контактным датчиком (Renishaw MCP или TP 20) и измерительной шкалой. При измерениях по оси Z предусмотрена функция фокусировки.
Системы состоят из гранитного основания, измерительного стола, встроенных измерительных шкал, оптоэлектронного измерительного блока, включающего осветитель, оптическую систему и датчики, вычислительного блока и персонально компьютера (ПК).
Системы изготавливают следующих модификаций: NVM, NVM-CNC, NVM-D, NVM-F, NVM-H, NVM-P и NVM-P с фиксированным порталом и NVM-P с подвижным порталом.
Системы модификации NVM в зависимости от диапазонов измерений выпускаются 4 типоразмеров (табл. 2).
Системы модификации NVM-CNC в зависимости от диапазонов измерений выпускаются
-
3 типоразмеров (табл. 2).
Системы модификации NVM-D в зависимости от диапазонов измерений выпускаются
-
4 типоразмеров (табл. 3).
Системы модификации NVM-F в зависимости от диапазонов измерений выпускаются
-
2 типоразмеров (табл. 3).
Системы модификации NVM-H в зависимости от диапазонов измерений выпускаются
-
3 типоразмеров (табл. 4).
Системы модификации NVM-P с фиксированным порталом в зависимости от диапазонов измерений выпускаются 3 типоразмеров (табл. 4).
Системы модификации NVM-P с подвижным порталом в зависимости от диапазонов измерений выпускаются 7 типоразмеров (табл. 5).
Системы модификации NVM, NVM-CNC, NVM-D, NVM-F, NVM-H и NVM-P с фиксированным порталом маркируют следующим образом: NVMXXYY, NVM-CNCXXYY, NVM-DXXYY, NVM-FXXYY, NVM-HXXYY и NVM-PXXYY, где XX и YY - диапазон измерений по осям X, Y в см.
Системы модификации NVM-P с подвижным порталом маркируют следующим образом: NVM-PXXYY, где XX и YY - диапазон измерений по осям X, Y в дм.
Системы модификации NVM-CNC могут оснащаться разными измерительными шкалами (табл. 2).
Системы модификаций NVM-H, NVM-P могут оснащаться разными измерительными шкалами (табл. 3, 4).
Системы модификации NVM-P могут быть изготовлены с подвижным порталом или конструкции с фиксированным (неподвижным) порталом.
В системах модификации NVM-CNC управление перемещениями по осям осуществляется при помощи ЧПУ. Измерения проводятся в ручном и автоматическом режимах. В автоматическом режиме управление осуществляется с помощью компьютера. В процессе работы системы на экран монитора выводится программа измерения, CAD модель, изображение измеряемой детали, окна настроек и средств измерения.
Внешний вид систем приведен на рисунках 1 - 4.
Пломбирование систем видеоизмерительных NORGAU от несанкционированного доступа
не предусмотрено.
![Внешний вид. Системы видеоизмерительные (NORGAU), http://oei-analitika.ru](../kurilka/type_si_html/2017-68958-17_files/2017-68958-17-1.jpg)
а)
Рисунок 1 - Внешний вид систем модификаций: а) NVM и б) NVM-CNC
![Внешний вид. Системы видеоизмерительные (NORGAU), http://oei-analitika.ru](../kurilka/type_si_html/2017-68958-17_files/2017-68958-17-2.jpg)
б)
![Внешний вид. Системы видеоизмерительные (NORGAU), http://oei-analitika.ru](../kurilka/type_si_html/2017-68958-17_files/2017-68958-17-3.jpg)
а)
![Внешний вид. Системы видеоизмерительные (NORGAU), http://oei-analitika.ru](../kurilka/type_si_html/2017-68958-17_files/2017-68958-17-4.jpg)
NVM»60$«
б)
Рисунок 2 - Внешний вид систем модификаций: а) NVM-D и б) NVM-F
![Внешний вид. Системы видеоизмерительные (NORGAU), http://oei-analitika.ru](../kurilka/type_si_html/2017-68958-17_files/2017-68958-17-5.jpg)
$ • «
Рисунок 3 - Внешний вид систем модификаций NVM-H
![Внешний вид. Системы видеоизмерительные (NORGAU), http://oei-analitika.ru](../kurilka/type_si_html/2017-68958-17_files/2017-68958-17-6.jpg)
а)
![Внешний вид. Системы видеоизмерительные (NORGAU), http://oei-analitika.ru](../kurilka/type_si_html/2017-68958-17_files/2017-68958-17-7.jpg)
б)
Рисунок 4 - Внешний вид систем модификации NVM-P а) с фиксированным порталом и б) с подвижным порталом
Таблица 2 - систем модификаций NVM и NVM-CNC
Модификация |
N |
VM |
NVM-CNC | ||||
Диапазон измерений, мм - По оси X |
От 0 до 200 |
От 0 до 300 |
От 0 до 400 |
От 0 до 500 |
От 0 до 300 |
От 0 до 400 |
От 0 до 500 |
- По оси Y |
От 0 до 100 |
От 0 до 200 |
От 0 до 300 |
От 0 до 400 |
От 0 до 200 |
От 0 до 300 |
От 0 до 400 |
- По оси Z* |
От 0 до 125 |
От 0 до 125 |
От 0 до 125 |
От 0 до 125 |
От 0 до 125 |
От 0 до 125 |
От 0 до 125 |
Пределы допускаемой абсолютной | |||||||
погрешности линейных измерений по осям X и Y*1, мкм |
<о -н |
+ L/200) |
± (3,0 + L/200) | ||||
Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм |
±(4,5 |
+ L/100) |
±(4,5 + L/100) | ||||
Разрешение измерительных шкал, мкм |
0,001 |
0,001 0,0001 | |||||
Масса, не более, кг |
180 |
260 |
330 |
500 |
260 |
330 |
500 |
Габаритные размеры, мм, не более - длина |
556 |
670 |
720 |
800 |
670 |
720 |
800 |
- ширина |
540 |
660 |
950 |
1040 |
660 |
950 |
1040 |
- высота |
860 |
950 |
1020 |
1020 |
950 |
1020 |
1020 |
Где L - измеряемая длина в мм.
* Опционально при наличии стандартного контактного датчика длиной 25 мм. *1L - при оптическом увеличении 4,5 крат и более.
Модификация |
NVM-D |
NVM-F | ||||
Диапазон измерений, мм - По оси X |
От 0 до 200 |
От 0 до 300 |
От 0 до 400 |
От 0 до 500 |
От 0 до 600 |
От 0 до 700 |
- По оси Y |
От 0 до 100 |
От 0 до 200 |
От 0 до 300 |
От 0 до 400 |
От 0 до 500 |
От 0 до 600 |
- По оси Z* |
От 0 до 125 |
От 0 до 125 |
От 0 до 125 |
От 0 до 125 |
От 0 до 125 |
От 0 до 125 |
Пределы допускаемой абсолютной | ||||||
погрешности линейных измерений по осям X и Y*1, мкм |
±(3,0 |
+ L/200) |
±(3,5 |
+ L/150) | ||
Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм |
±(4,5 |
+ L/100) |
±(5,0 |
+ L/100) | ||
Разрешение измерительных шкал, мкм |
0,001 |
0,001 | ||||
Масса, не более, кг |
180 |
260 |
330 |
500 |
500 |
560 |
Габаритные размеры, мм, не более - длина |
556 |
670 |
720 |
800 |
1720 |
1920 |
- ширина |
540 |
660 |
950 |
1040 |
1200 |
1400 |
- высота |
860 |
950 |
1020 |
1020 |
1720 |
1720 |
Где L - измеряемая длина в мм.
* Опционально при наличии стандартного контактного датчика длиной 25 мм. *1L - при оптическом увеличении 4,5 крат и более.
Модификация |
NVM-H |
NVM-P | ||||
Диапазон измерений, мм - По оси X |
От 0 до 300 |
От 0 до 400 |
От 0 до 500 |
От 0 до 400 |
От 0 до 500 |
От 0 до 600 |
- По оси Y |
От 0 до 200 |
От 0 до 300 |
От 0 до 300 |
От 0 до 600 |
От 0 до 600 |
От 0 до 800 |
- По оси Z* |
От 0 до 175 |
От 0 до 175 |
От 0 до 175 |
От 0 до 125 |
От 0 до 125 |
От 0 до 125 |
Пределы допускаемой абсолютной | ||||||
погрешности линейных измерений по осям X и Y*1, мкм | ||||||
- при разрешении измерительной шкалы 0,001 мм, |
±(3,0+ L/200) |
±(3,5 + L/150) | ||||
- при разрешении измерительных шкал 0,0005 мм и 0,0001 мм |
±(2,0 + L/200) |
±(2,5 + L/150) | ||||
Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм |
±(4,5 + L/150) |
±(4,5 + L/100) | ||||
0,001 |
0,001 | |||||
Разрешение измерительных шкал, мкм |
0,0005 0,0001 |
0,0005 0,0001 | ||||
Масса, не более, кг |
330 |
450 |
500 |
1150 |
1350 |
1550 |
Габаритные размеры, мм, не более - длина |
620 |
720 |
800 |
950 |
950 |
1200 |
- ширина |
840 |
1040 |
1040 |
1600 |
1800 |
2000 |
- высота |
1020 |
1020 |
1020 |
1580 |
1580 |
1580 |
Где L - измеряемая длина в мм.
* Опционально при наличии стандартного контактного датчика длиной 25 мм. *1L - при оптическом увеличении 4,5 крат и более.
Модификация |
NVM-P | ||||||
Диапазон измерений, мм - По оси X |
От 0 до 200 |
От 0 до 400 |
От 0 до 600 |
От 0 до 800 |
От 0 до 1000 |
От 0 до 1200 |
От 0 до 1500 |
- По оси Y |
От 0 до 300 |
От 0 до 500 |
От 0 до 800 |
От 0 до 1000 |
От 0 до 1200 |
От 0 до 1500 |
От 0 до 1800 |
- По оси Z* |
От 0 до 175 |
От 0 до 175 |
От 0 до 175 |
От 0 до 175 |
От 0 до 175 |
От 0 до 175 |
От 0 до 175 |
Пределы допускаемой абсолютной | |||||||
погрешности линейных измерений по осям X и Y*1, мкм | |||||||
- при разрешении измерительных шкал 0,001 мм и 0,0005 мм |
±(3,0 + |
L/150) |
±(4,0 + L/150) |
+ -н |
L/150) | ||
- при разрешении измерительной шкалы 0,0001 мм |
±(2,5 + |
L/150) |
±(3,0 + L/150) |
+ о -н |
L/150) | ||
Пределы допускаемой абсолютной | |||||||
погрешности линейных измерений по оси Z, мкм |
±(4,5 + L/100) | ||||||
0,001 | |||||||
Разрешение измерительных шкал, мкм |
0,0005 0,0001 | ||||||
Масса, не более, кг |
1050 |
1250 |
1380 |
2000 |
2500 |
3000 |
4000 |
Габаритные размеры, мм, не более - длина |
820 |
1020 |
1220 |
1420 |
1620 |
1820 |
2120 |
- ширина |
1020 |
1220 |
1520 |
1720 |
1920 |
2220 |
2520 |
- высота |
1600 |
1600 |
1600 |
1600 |
1600 |
1600 |
1600 |
Где L - измеряемая длина в мм.
* Опционально при наличии стандартного контактного датчика длиной 25 мм. *1L - при оптическом увеличении 4,5 крат и более.
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
220±22 |
- частота переменного тока, Гц |
50±2,5 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +15 до +25 |
- относительная влажность, % |
от 40 до 80 |
