Номер по Госреестру СИ: 92003-24
92003-24 Микрометры
(Norgau)
Назначение средства измерений:
Микрометры Norgau (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.
Внешний вид.
Микрометры
Рисунок № 1
Внешний вид.
Микрометры
Рисунок № 2
Внешний вид.
Микрометры
Рисунок № 3
Внешний вид.
Микрометры
Рисунок № 4
Внешний вид.
Микрометры
Рисунок № 5
Общие сведения
Дата публикации - 02.05.2024
Срок свидетельства - 27.04.2029
Номер записи - 193865
ID в реестре СИ - 1416121
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1118 от 2024.04.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Микрометры (Norgau)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68958-17 23.10.2027 |
Системы видеоизмерительные, NORGAU Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81088-20 31.12.2025 |
Машины координатно-измерительные NORGAU серии NCMM, Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81078-20 31.12.2025 |
Ключи моментные предельные NORGAU серии NTW, Нет данных Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88509-23 15.03.2028 |
Измерители крутящего момента силы, NXTT Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88510-23 15.03.2028 |
Ключи моментные предельные, NTW Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88511-23 15.03.2028 |
Отвертки моментные предельные, NTS Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91177-24 29.01.2029 |
Штангенциркули, Norgau Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91257-24 06.02.2029 |
Штангенглубиномеры, Norgau Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91737-24 27.03.2029 |
Профилометры, NSRT-100 Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
92003-24 27.04.2029 |
Микрометры, Norgau Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Кто поверяет Микрометры (Norgau)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Микрометры (Norgau)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 8.3 «Порядок работы» паспорта микрометров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измерений
Государственная поверочная схема для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
ТУ 26.51.33-003-49360276-2023 «Микрометры Norgau. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд»)
ИНН 7727159340
Юридический адрес: 119421, Г. МОСКВА, ВН. ТЕР. Г, МУНИЦИПАЛЬНЫЙ ОКРУГ ОБРУЧЕВСКИЙ, УЛ. НОВАТОРОВ, Д. 1, эт./помещ. 2/LVI, ком. 77
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Принцип действия микрометров основан на использовании винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры изготавливаются в следующих модификациях:
-
- NM - с отсчетом по шкалам стебля и барабана;
-
- NMD - с цифровым отсчетным устройством.
Микрометры модификации NM состоят из скобы, неподвижной пятки, микрометрического винта с подвижной пяткой, стопорного винта (стопора), стебля, барабана, трещотки, термоизоляционной накладки.
Микрометры модификации NMD состоят из скобы, неподвижной пятки, микрометрического винта с подвижной пяткой, стопорного винта (стопора), цифрового отсчетного устройства на поверхности которого расположен жидкокристаллический дисплей для считывания результатов измерений и кнопок с помощью которых осуществляется управление рядом функций, стебля, барабана, трещотки, термоизоляционной накладки. Количество и расположение кнопок управления цифровым отсчетным устройством могут отличаться от указанных на рисунке 2 и не влияют на метрологические характеристики микрометров.
Микрометры модификации NMD имеют степень защиты IP 65 от проникновения пыли и влаги.
Микрометры с верхним пределом диапазона измерений свыше 25 мм оснащаются установочными мерами. Измерительные поверхности микрометров и установочных мер -плоские. Микрометры имеют отличный друг от друга внешний вид, габаритные характеристики и массу.
Микрометры модификации NMD могут оснащаться дополнительной сменной пяткой со сферической поверхностью для измерений деталей с криволинейными поверхностями, например, толщины стенок труб, подшипников и колец.
Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на барабан или стебель барабана методом лазерной гравировки, в месте, указанном на рисунке 3. Допускается нанесение дополнительной маркировки (модификация, артикул производителя) на оборотную сторону скобы микрометра.
Возможность нанесения знака поверки на средство измерений отсутствует.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.
Общий вид микрометров приведен на рисунках 1 - 2.
121258 '
а)
|
Г |
■norgau | |
|
100-125mm | ||
|
к. |
0.01 mm |
J |
б)

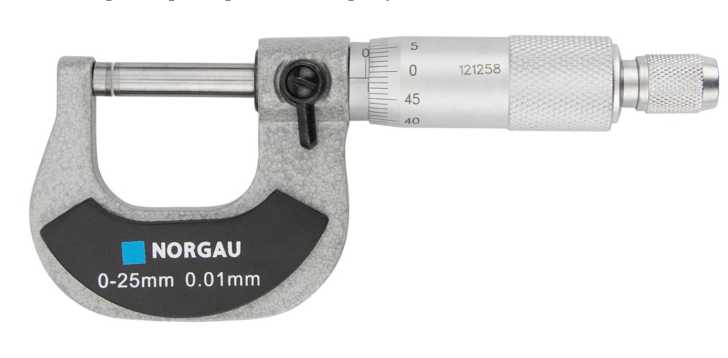

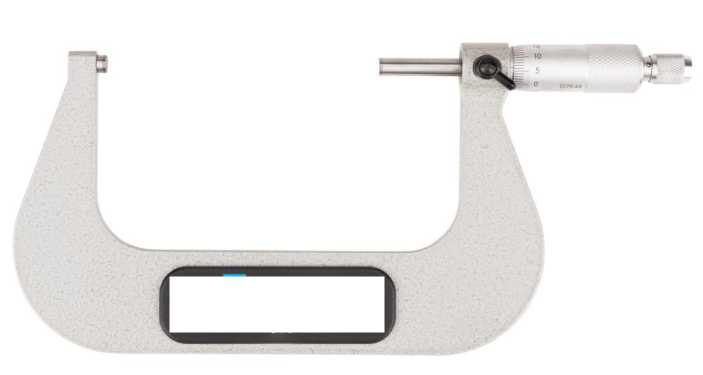

Рисунок 1 - Общий вид микрометров модификации NM
а)
б)

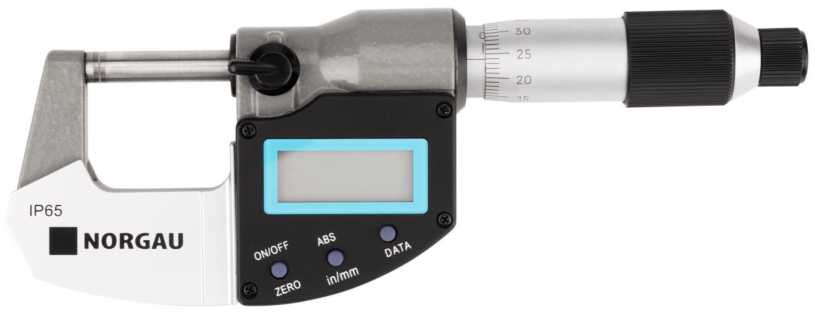

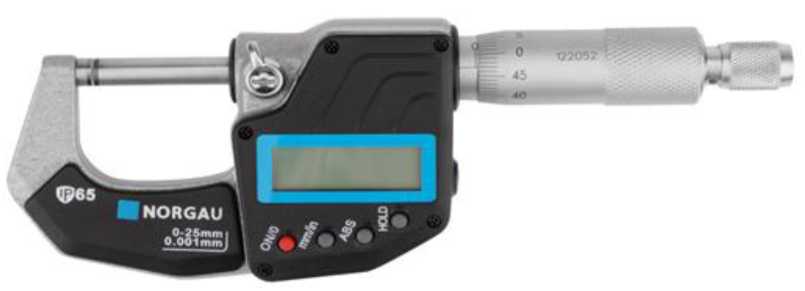

Рисунок 2 - Общий вид микрометров модификации NMD

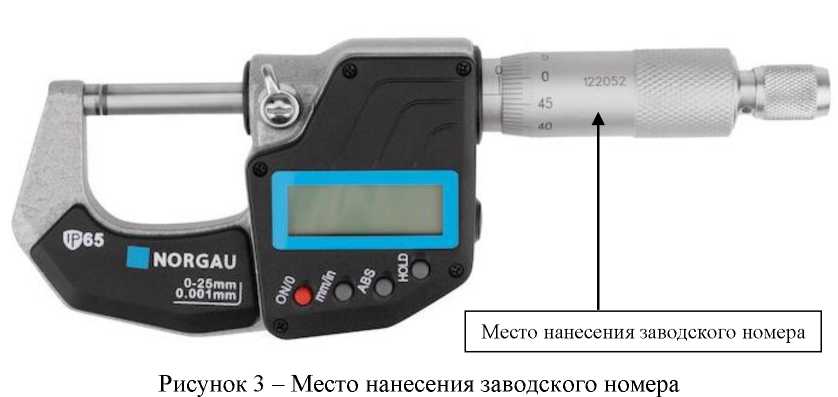

Рисунок 3 - Место нанесения заводского номера
