Номер по Госреестру СИ: 95030-25
95030-25 Гайковерты электрические моментные
(NETW)
Назначение средства измерений:
Гайковерты электрические моментные NETW предназначены для измерений крутящего момента силы с установленной погрешностью при затяжке резьбовых соединений.
Внешний вид.
Гайковерты электрические моментные
Рисунок № 1
Внешний вид.
Гайковерты электрические моментные
Рисунок № 2
Внешний вид.
Гайковерты электрические моментные
Рисунок № 3
Внешний вид.
Гайковерты электрические моментные
Рисунок № 4
Внешний вид.
Гайковерты электрические моментные
Рисунок № 5
Общие сведения
Дата публикации - 09.04.2025
Срок свидетельства - 28.03.2030
Номер записи - 196819
ID в реестре СИ - 1424621
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, NETW-35D, NETW-120DA, NETW-120D,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.
Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.
Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.
Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.
Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№626 от 2025.03.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Гайковерты электрические моментные (NETW)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68958-17 23.10.2027 |
Системы видеоизмерительные, NORGAU Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81088-20 31.12.2025 |
Машины координатно-измерительные NORGAU серии NCMM, Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81078-20 31.12.2025 |
Ключи моментные предельные NORGAU серии NTW, Нет данных Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88509-23 15.03.2028 |
Измерители крутящего момента силы, NXTT Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88510-23 15.03.2028 |
Ключи моментные предельные, NTW Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88511-23 15.03.2028 |
Отвертки моментные предельные, NTS Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91177-24 29.01.2029 |
Штангенциркули, Norgau Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91257-24 06.02.2029 |
Штангенглубиномеры, Norgau Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91737-24 27.03.2029 |
Профилометры, NSRT-100 Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
92003-24 27.04.2029 |
Микрометры, Norgau Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93058-24 29.08.2029 |
Проекторы измерительные, NPP Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95030-25 28.03.2030 |
Гайковерты электрические моментные , NETW Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95031-25 28.03.2030 |
Гайковерты аккумуляторные моментные, NBTW Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчёт «MM_3. Динамика наполнения реестра аттестованных методик измерений (МВИ, ФГИС «Аршин»)» показывает, как меняется реестр во времени начиная с 2020 года. Визуализируются месячные объёмы публикаций и их кумулятивный итог, распределение по статусам, сравнение темпов текущего года с прошлым (YTD vs LYTD по ISO-неделям), а также сезонность и всплески активности.
Помимо общего потока, отчёт отслеживает появление новых участников: разработчиков и аттестующих организаций. Показаны наиболее распространённые «виды измерений», средний лаг от даты свидетельства до публикации, доля карточек с контактами и заполненность ключевых полей (величина, пределы, погрешность). Отдельно рассчитывается доля дубликатов реестровых номеров — индикатор качества данных.
Все метрики строятся напрямую из таблицы foei_mi_flat при каждом открытии страницы. Графики интерактивные: можно наводить для подсказок и выгружать данные/изображения. Рекомендуем сопоставлять линии YTD/LYTD и следить за трендами по организациям и видам измерений, чтобы вовремя замечать ускорения, «тихие» периоды и узкие места в процессе публикаций.
Кто поверяет Гайковерты электрические моментные (NETW)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КВАЗАР" (RA.RU.310696) | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Гайковерты электрические моментные (NETW)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Принцип работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Приказ Росстандарта от 6 сентября 2024 г. № 2152 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»;
ТУ 28.24.11-001-49360276-2022 Гайковерты электрические моментные NETW. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Норгау Руссланд»
(ООО «Норгау Руссланд»)
ИНН 7727159340
Юридический адрес: 119421, г. Москва, ВН.ТЕР.Г, Муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77
Телефон: +7 (495) 988-20-00
Факс: +7(495) 988-57-57
E-mail: info@norgau.ru
Web-сайт: http://www.norgau.ru
Изготовитель
Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд»)ИНН 7727159340
Адрес: 119421, г. Москва, ВН.ТЕР.Г, Муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77
Телефон: +7 (495) 988-20-00
Факс: (495) 988-57-57
E-mail: info@norgau.ru
Web-сайт: http://www.norgau.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7(495)544-00-00
Факс: +7(499)124-99-96
E-mail: info@rostest.ru
Web-сайт: rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Норгау Руссланд»(ООО «Норгау Руссланд»)
ИНН 7727159340
Юридический адрес: 119421, г. Москва, ВН.ТЕР.Г, Муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77
Телефон: +7 (495) 988-20-00
Факс: +7(495) 988-57-57
E-mail: info@norgau.ru
Web-сайт: http://www.norgau.ru
Принцип действия гайковертов электрических моментных NETW (далее по тексту -гайковерты) основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительном элементе гайковерта.
Конструктивно гайковерты состоят из корпуса с рукояткой, реакционного упора, редуктора и хвостовика с присоединительным квадратом. На рукоятке корпуса находятся кнопка запуска и кнопка выбора направления вращения при создании крутящего момента силы. На самом корпусе расположен потенциометр, с помощью которого устанавливается необходимый крутящий момент силы. Внутри корпуса расположен механизм регулировки значения крутящего момента силы и механизм, который срабатывает при достижении установленного значения крутящего момента силы. Гайковерты воспроизводят крутящий момент силы по часовой стрелке. Гайковерты работают по часовой и против часовой стрелки, при этом контроль момента затяжки с заявленной погрешностью присутствует только при работе по часовой стрелке. Против часовой стрелки гайковерты просто откручивают, при этом контроль момента затяжки при работе гайковертами против часовой стрелки отсутствует. Гайковерты работают от электрической сети.
К данному типу средств измерений относятся гайковерты следующих модификаций: NETW-3D, NETW-3DB, NETW-5D, NETW-5DB, NETW-8D, NETW-8DB, NETW-12D, NETW-12DB, NETW-17D, NETW-17DB, NETW-21D, NETW-21DB, NETW-28D, NETW-28DB, NETW-31D, NETW-31DB, NETW-35D, NETW-35DB, NETW-40D, NETW-40DB, NETW-45D, NETW-45DB, NETW-60D, NETW-60DB, NETW-80D, NETW-80DB, NETW-100D, NETW-100DB, NETW-120D, NETW-120DB, NETW-8DA, NETW-8DAB ,NETW-12DA, NETW-12DAB, NETW-17DA, NETW-17DAB, NETW-21DA, NETW-21DAB, NETW-28DA, NETW-28DAB, NETW-31DA, NETW-31DAB, NETW-35DA, NETW-35DAB, NETW-40DA, NETW-40DAB, NETW-45DA, NETW-45DAB, NETW-60DA, NETW-60DAB, NETW-80DA, NETW-80DAB, NETW-100DA, NETW-100DAB, NETW-120DA, NETW-120DAB. Гайковерты отличаются исполнением - прямое и угловое исполнение, диапазонами воспроизведений крутящего момента силы, габаритными размерами и массы.
Обозначение модификации: NETW-XYZ, где NETW - обозначение гайковертов по каталогу производителя, Х - цифра обозначающая модель гайковерта, Y - комбинация знаков, обозначающая дополнительные признаки (D - прямое и/или DA - угловое исполнение) Z - комбинация знаков, обозначающая дополнительные признаки (коммуникация с внешним компьютером возможна по интерфейсу B - BLUETOOTH).
Пломбирование гайковертов не производится, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией гайковертов.
Нанесение знака поверки на гайковерты не предусмотрено.
Серийный номер гайковертов в цифровом обозначении, состоящим из арабских цифр, наносится методом гравировки на корпус гайковерта в месте, указанном на рисунках 3 - 4.
Общий вид гайковертов представлен на рисунках 1 - 2.
Общий вид идентификационной таблички представлен на рисунке 5.

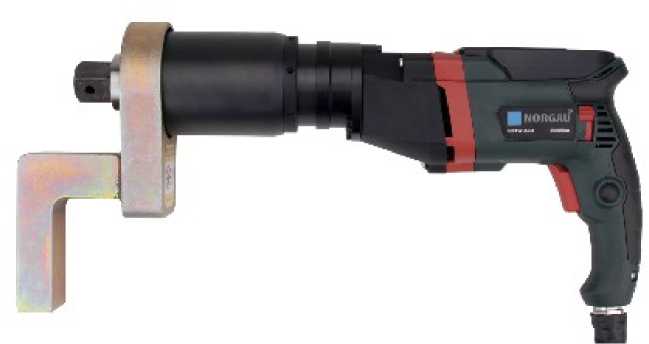

Рисунок 1 - Общий вид гайковертов (прямое исполнение)

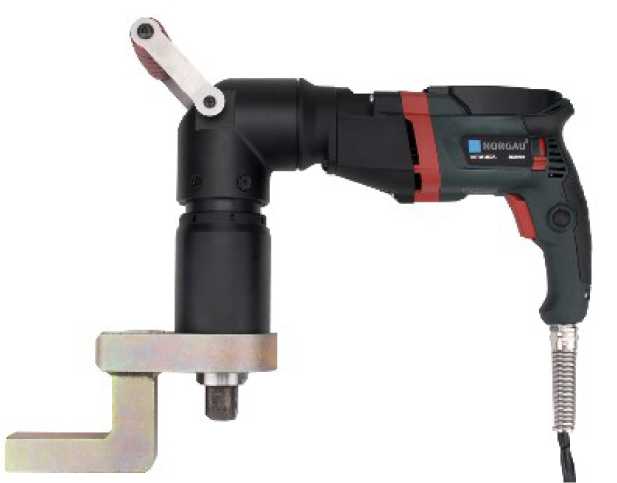

Рисунок 2 - Общий вид гайковертов (угловое исполнение)

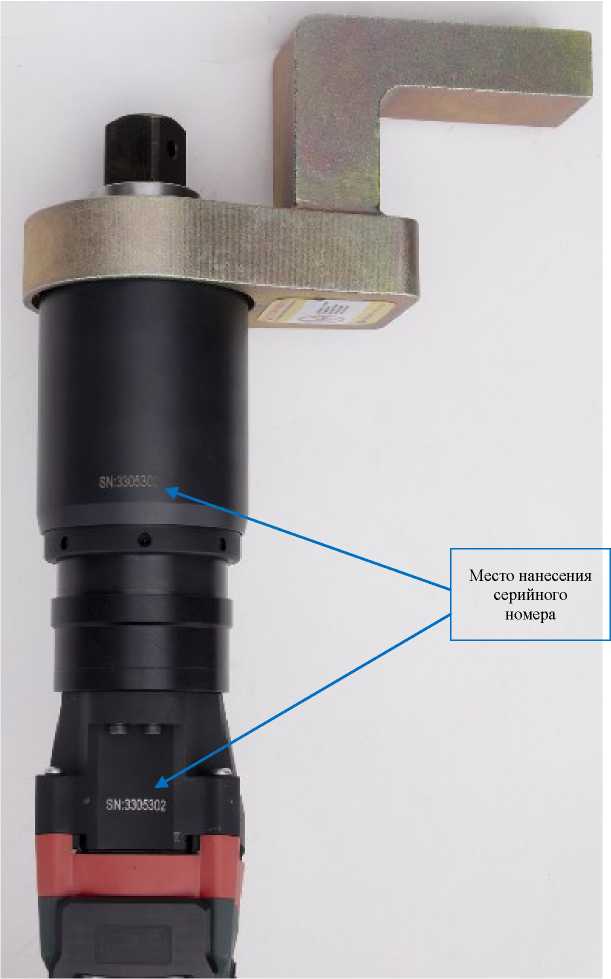

Рисунок 3 — Место нанесения серийного номера гайковертов (прямое исполнение)
Место нанесения серийного номера

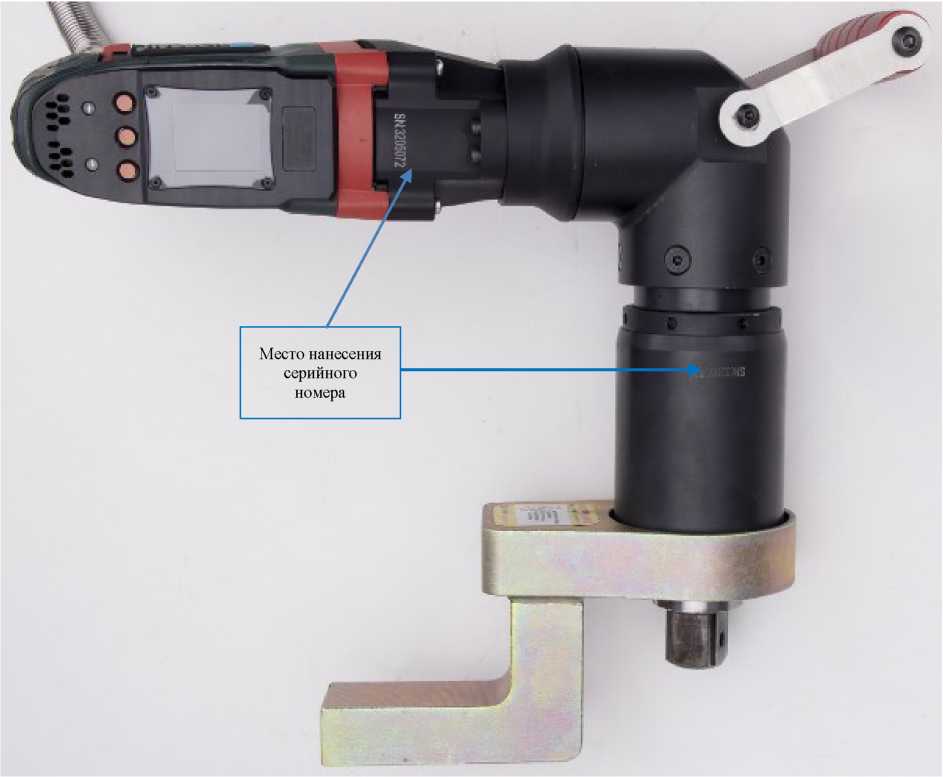

Рисунок 4 — Место нанесения серийного номера гайковертов (угловое исполнение)

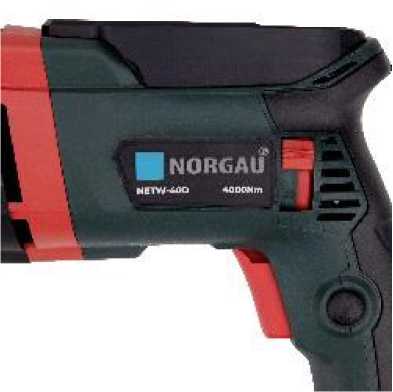

Рисунок 5 - Общий вид идентификационной таблички
Лист № 5 Всего листов 10
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Гайковерт электрический моментный |
NETW (модификация по заказу) |
1 шт. |
|
Реакционный упор |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
ГЭМ.01.057001.ПС ГЭМ.01.057002.ПС |
1 экз. Зависит от модификации |
|
Кейс |
- |
1 шт. |
|
Дополнительные комплектующие элементы (насадки, удлинители, вставки приварочные кольца, головки, упоры) |
- |
по отдельному заказу |
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон воспроизведений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % |
|
NETW-3D |
от 100 до 300 | |
|
NETW-3DB |
от 100 до 300 | |
|
NETW-5D |
от 150 до 500 | |
|
NETW-5DB |
от 150 до 500 | |
|
NETW-8D |
от 250 до 800 | |
|
NETW-8DB |
от 250 до 800 | |
|
NETW-12D |
от 350 до 1200 | |
|
NETW-12DB |
от 350 до 1200 | |
|
NETW-17D |
от 510 до 1700 | |
|
NETW-17DB |
от 510 до 1700 | |
|
NETW-21D |
от 630 до 2100 | |
|
NETW-21DB |
от 630 до 2100 | |
|
NETW-28D |
от 840 до 2800 | |
|
NETW-28DB |
от 840 до 2800 | |
|
NETW-31D |
от 950 до 3100 | |
|
NETW-31DB |
от 950 до 3100 | |
|
NETW-35D |
от 1050 до 3500 | |
|
NETW-35DB |
от 1050 до 3500 |
±5 |
|
NETW-40D |
от 1200 до 4000 | |
|
NETW-40DB |
от 1200 до 4000 | |
|
NETW-45D |
от 1350 до 4500 | |
|
NETW-45DB |
от 1350 до 4500 | |
|
NETW-60D |
от 2000 до 6000 | |
|
NETW-60DB |
от 2000 до 6000 | |
|
NETW-80D |
от 2400 до 8000 | |
|
NETW-80DB |
от 2400 до 8000 | |
|
NETW-100D |
от 3000 до 10000 | |
|
NETW-100DB |
от 3000 до 10000 | |
|
NETW-120D |
от 3600 до 12000 | |
|
NETW-120DB |
от 3600 до 12000 | |
|
NETW-8DA |
от 250 до 800 | |
|
NETW-8DAB |
от 250 до 800 | |
|
NETW-12DA |
от 350 до 1200 | |
|
NETW-12DAB |
от 350 до 1200 |
Продолжение таблицы 1
|
Модификация |
Диапазон воспроизведений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % |
|
NETW-17DA |
от 510 до 1700 |
±5 |
|
NETW-17DAB |
от 510 до 1700 | |
|
NETW-21DA |
от 630 до 2100 | |
|
NETW-21DAB |
от 630 до 2100 | |
|
NETW-28DA |
от 840 до 2800 | |
|
NETW-28DAB |
от 840 до 2800 | |
|
NETW-31DA |
от 950 до 3100 | |
|
NETW-31DAB |
от 950 до 3100 | |
|
NETW-35DA |
от 1050 до 3500 | |
|
NETW-35DAB |
от 1050 до 3500 | |
|
NETW-40DA |
от 1200 до 4000 | |
|
NETW-40DAB |
от 1200 до 4000 | |
|
NETW-45DA |
от 1350 до 4500 | |
|
NETW-45DAB |
от 1350 до 4500 | |
|
NETW-60DA |
от 2000 до 6000 | |
|
NETW-60DAB |
от 2000 до 6000 | |
|
NETW-80DA |
от 2400 до 8000 | |
|
NETW-80DAB |
от 2400 до 8000 | |
|
NETW-100DA |
от 3000 до 10000 | |
|
NETW-100DAB |
от 3000 до 10000 | |
|
NETW-120DA |
от 3600 до 12000 | |
|
NETW-120DAB |
от 3600 до 12000 |
Таблица 2 - Технические характеристики
|
Модификация |
Размер присоединительных элементов, мм |
Габаритные размеры (длина), мм, не более |
Масса, кг, не более |
|
NETW-3D |
19,05x19,05 |
370 |
4,3 |
|
NETW-3DB |
19,05x19,05 |
370 |
4,3 |
|
NETW-5D |
19,05x19,05 |
370 |
4,3 |
|
NETW-5DB |
19,05x19,05 |
370 |
4,3 |
|
NETW-8D |
19,05x19,05 |
410 |
5 |
|
NETW-8DB |
19,05x19,05 |
410 |
5 |
|
NETW-12D |
19,05x19,05 |
410 |
5,1 |
|
NETW-12DB |
19,05x19,05 |
410 |
5,1 |
|
NETW-17D |
25,40x25,40 |
430 |
6,1 |
|
NETW-17DB |
25,40x25,40 |
430 |
6,1 |
|
NETW-21D |
25,40x25,40 |
430 |
6,1 |
|
NETW-21DB |
25,40x25,40 |
430 |
6,1 |
|
NETW-28D |
25,40x25,40 |
440 |
6,7 |
|
NETW-28DB |
25,40x25,40 |
440 |
6,7 |
Продолжение таблицы 2
|
Модификация |
Размер присоединительных элементов, мм |
Габаритные размеры (длина), мм, не более |
Масса, кг, не более |
|
NETW-31D |
25,40x25,40 |
440 |
6,7 |
|
NETW-31DB |
25,40x25,40 |
440 |
6,7 |
|
NETW-35D |
25,40x25,40 |
455 |
7,2 |
|
NETW-35DB |
25,40x25,40 |
455 |
7,2 |
|
NETW-40D |
25,40x25,40 |
460 |
8,2 |
|
NETW-40DB |
25,40x25,40 |
460 |
8,2 |
|
NETW-45D |
25,40x25,40 38,10x38,10* |
460 |
9,8 |
|
NETW-45DB |
25,40x25,40 38,10x38,10* |
460 |
9,8 |
|
NETW-60D |
38,10x38,10 |
470 |
11,2 |
|
NETW-60DB |
38,10x38,10 |
470 |
11,2 |
|
NETW-80D |
38,10x38,10 |
470 |
11,2 |
|
NETW-80DB |
38,10x38,10 |
470 |
11,2 |
|
NETW-100D |
38,10x38,10 |
560 |
18 |
|
NETW-100DB |
38,10x38,10 |
560 |
18 |
|
NETW-120D |
38,10x38,10 |
560 |
18 |
|
NETW-120DB |
38,10x38,10 |
560 |
18 |
|
NETW-8DA |
19,05x19,05 |
390 |
7,5 |
|
NETW-8DAB |
19,05x19,05 |
390 |
7,5 |
|
NETW-12DA |
19,05x19,05 |
390 |
7,6 |
|
NETW-12DAB |
19,05x19,05 |
390 |
7,6 |
|
NETW-17DA |
25,40x25,40 |
400 |
8,7 |
|
NETW-17DAB |
25,40x25,40 |
400 |
8,7 |
|
NETW-21DA |
25,40x25,40 |
400 |
8,7 |
|
NETW-21DAB |
25,40x25,40 |
400 |
8,7 |
|
NETW-28DA |
25,40x25,40 |
400 |
9,1 |
|
NETW-28DAB |
25,40x25,40 |
400 |
9,1 |
|
NETW-31DA |
25,40x25,40 |
400 |
9,1 |
|
NETW-31DAB |
25,40x25,40 |
400 |
9,1 |
|
NETW-35DA |
25,40x25,40 |
400 |
9,7 |
|
NETW-35DAB |
25,40x25,40 |
400 |
9,7 |
|
NETW-40DA |
25,40x25,40 |
400 |
9,7 |
|
NETW-40DAB |
25,40x25,40 |
400 |
9,7 |
|
NETW-45DA |
25,40x25,40 38,10x38,10* |
400 |
10,9 |
|
NETW-45DAB |
25,40x25,40 38,10x38,10* |
400 |
10,9 |
|
NETW-60DA |
38,10x38,10 |
410 |
12,6 |
|
NETW-60DAB |
38,10x38,10 |
410 |
12,6 |
|
NETW-80DA |
38,10x38,10 |
410 |
13,6 |
|
NETW-80DAB |
38,10x38,10 |
410 |
13,6 |
Окончание таблицы 2
|
Модификация |
Размер присоединительных элементов, мм |
Габаритные размеры (длина), мм, не более |
Масса, кг, не более |
|
NETW-100DA |
38,10x38,10 |
420 |
20,8 |
|
NETW-100DAB |
38,10x38,10 |
420 |
20,8 |
|
NETW-120DA |
38,10x38,10 |
420 |
20,9 |
|
NETW-120DAB |
38,10x38,10 |
420 |
20,9 |
|
* - Модификации NETW-45D, NETW-45' изготавливается с двумя сменными квадратами. ** - Модификации с постфиксом DB и DAB по Bluetooth. |
DB и NETW-45DA, NETW-45DAB изготавливаются с передачей данных | ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220+22-22 |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации: - рабочий диапазон температур, °С |
от -20 до +70 |
|
- относительная влажность воздуха, % |
от 40 до 80 |
Таблица 4 - Параметры надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
