Номер по Госреестру СИ: 91177-24
91177-24 Штангенциркули
(Norgau)
Назначение средства измерений:
Штангенциркули Norgau (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубины.
Внешний вид.
Штангенциркули
Рисунок № 1
Внешний вид.
Штангенциркули
Рисунок № 2
Внешний вид.
Штангенциркули
Рисунок № 3
Внешний вид.
Штангенциркули
Рисунок № 4
Внешний вид.
Штангенциркули
Рисунок № 5
Внешний вид.
Штангенциркули
Рисунок № 6
Внешний вид.
Штангенциркули
Рисунок № 7
Внешний вид.
Штангенциркули
Рисунок № 8
Внешний вид.
Штангенциркули
Рисунок № 9
Внешний вид.
Штангенциркули
Рисунок № 10
Общие сведения
Дата публикации - 30.01.2024
Срок свидетельства - 29.01.2029
Номер записи - 193053
ID в реестре СИ - 1414011
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод.NCD c цифровым отсчетным устройством двусторонний с глубиномером, мод. ШЦЦ-I-150-0,01, мод. ШЦ-I-150-0,05, мод. NCD двусторонний с глубиномером от 0 до 200 мм, двусторонний без глубиномера от 0 до 300 мм, Norgau, модификация NCV, (0-300) мм, NORGAU 0-150мм/0,05 мм, тип NCV-1505, Norgau, NCV-2050, NCV-1505, NCV двусторонний с глубиномером, NCV двусторонние с глубиномером, NCR двусторонний с глубиномером, NCR, NCD; двусторонний с глубиномером, NCD двусторонний с глубиномером со степенью защиты IP67, NCD двусторонний с глубиномером, NCD двусторонний без глубиномера, NCD двусторонние с глубиномером со степенью защиты IP 67, NCD,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Статистика
Кол-во поверок - 44
Выдано извещений - 0
Кол-во периодических поверок - 30
Кол-во средств измерений - 10
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№243 от 2024.01.29 ПРИКАЗ_Об утверждении типов средств измерений (16)
№891 от 2024.04.05 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2024 г. № 243 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Штангенциркули (Norgau)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68958-17 23.10.2027 |
Системы видеоизмерительные, NORGAU Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81088-20 31.12.2025 |
Машины координатно-измерительные NORGAU серии NCMM, Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81078-20 31.12.2025 |
Ключи моментные предельные NORGAU серии NTW, Нет данных Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88509-23 15.03.2028 |
Измерители крутящего момента силы, NXTT Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88510-23 15.03.2028 |
Ключи моментные предельные, NTW Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88511-23 15.03.2028 |
Отвертки моментные предельные, NTS Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91177-24 29.01.2029 |
Штангенциркули, Norgau Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91257-24 06.02.2029 |
Штангенглубиномеры, Norgau Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91737-24 27.03.2029 |
Профилометры, NSRT-100 Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
92003-24 27.04.2029 |
Микрометры, Norgau Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93058-24 29.08.2029 |
Проекторы измерительные, NPP Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95030-25 28.03.2030 |
Гайковерты электрические моментные , NETW Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95031-25 28.03.2030 |
Гайковерты аккумуляторные моментные, NBTW Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Кто поверяет Штангенциркули (Norgau)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 5 | 4 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ООО ГРУППА КОМПАНИЙ "НАМ-ГРУПП" (RA.RU.310553) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ПАО "НЗХК" (RA.RU.311424) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ГЕРМЕТ-ЦЕНТР" (RA.RU.311404) | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 3 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "НОРГАУ РУССЛАНД" (RA.RU.314309) | 2 | 2 | 2 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 10 | 10 | 10 | 0 | 0 | 10 | 10 | 0 |
Стоимость поверки Штангенциркули (Norgau)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 8.3 «Порядок работы» паспорта штангенциркулей.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 1^10“9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 26.51.33-001-49360276-2023 «Штангенциркули Norgau. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд»)
ИНН 7727159340
Юридический адрес: 119421, ГОРОД МОСКВА, ВН. ТЕР. Г, МУНИЦИПАЛЬНЫЙ
ОКРУГ ОБРУЧЕВСКИЙ, УЛ. НОВАТОРОВ, Д. 1, эт./помещ. 2/LVI, ком.77
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Штангенциркули изготавливаются в следующих модификациях:
-
- NCV - с отсчетом по нониусу;
-
- NCR - с отсчетом по круговой шкале;
-
- NCD - с цифровым отсчетным устройством.
Принцип действия штангенциркулей модификации NCV основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля. Оцифровка шкалы на штанге штангенциркуля начинается с нулевой отметки.
Принцип действия штангенциркулей модификации NCR основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом. Оцифровка шкалы на штанге штангенциркуля начинается с нулевой отметки.
Принцип действия штангенциркулей модификации NCD основан на преобразовании линейного перемещения рамки штангенциркуля в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет размеров производится по цифровому отсчетному устройству.
Штангенциркули модификаций NCV, NCR, NCD имеют различные конструктивные особенности:
Штангенциркули модификации NCV двусторонние с глубиномером состоят из штанги, рамки, зажимающего элемента (стопорного винта), губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений внутренних размеров, глубиномера.
Штангенциркули модификации NCV двусторонние без глубиномера состоят из штанги, рамки, зажимающего элемента (стопорного винта), губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, устройства тонкой установки рамки (микроподачи), стопорного винта микроподачи.
Штангенциркули модификации NCV односторонние состоят из штанги, рамки, зажимающего элемента (стопорного винта), губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, устройства тонкой установки рамки (микроподачи), стопорного винта микроподачи.
Штангенциркули модификации NCR двусторонние с глубиномером состоят из штанги, рамки, зажимающего элемента (стопорного винта), приводного ролика, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений внутренних размеров, отсчетного устройства с круговой шкалой, стопорного винта круговой шкалы (стопора), глубиномера.
Штангенциркули модификации NCD двусторонние с глубиномером состоят из штанги, рамки с установленным на нее цифровым отсчетным устройством, зажимающего элемента (стопорного винта), губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений внутренних размеров, глубиномера. Могут оснащаться приводным роликом.
Штангенциркули модификации NCD двусторонние без глубиномера состоят из штанги, рамки с установленным на нее цифровым отсчетным устройством, зажимающего элемента (стопорного винта), губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, устройства тонкой установки рамки (микроподачи), стопорного винта микроподачи.
Штангенциркули модификации NCD односторонние состоят из штанги, рамки с установленным на нее цифровым отсчетным устройством, зажимающего элемента (стопорного винта), губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, устройства тонкой установки рамки (микроподачи), стопорного винта микроподачи.
Штангенциркули модификации NCD с индексом 67 (NCD-67) имеют степень защиты IP 67 от проникновения пыли и влаги.
Штангенциркули могут быть оснащены плоским или цилиндрическим глубиномером.
Для расширения функциональных возможностей (измерения высоты, уступов, и др.) штангенциркули могут оснащаться приспособлениями и (или) вспомогательными измерительными поверхностями.
Цвет циферблата у штангенциркулей модификации NCR не влияет на метрологические характеристики и может отличаться от приведенного на рисунке 4.
Корпус цифрового отсчетного устройства, количество и расположение кнопок управления цифровым отсчетным устройством могут отличаться от указанных на рисунках 5 -8, что не влияет на метрологические характеристики штангенциркулей.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на оборотную сторону штанги штангенциркуля методом лазерной гравировки в месте, указанном на рисунке 10. На лицевой или оборотной сторонах штанги и/или рамки допускается нанесение дополнительной маркировки (модификация, артикул производителя).
Общий вид штангенциркулей приведен на рисунках 1 - 8.
Возможность нанесения знака поверки на средство измерений отсутствует.
Пломбирование штангенциркулей от несанкционированного доступа не предусмотрено.

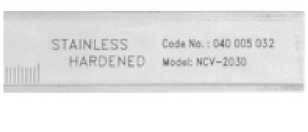

Общий вид маркировки штангенциркулей приведен на рисунке 9.

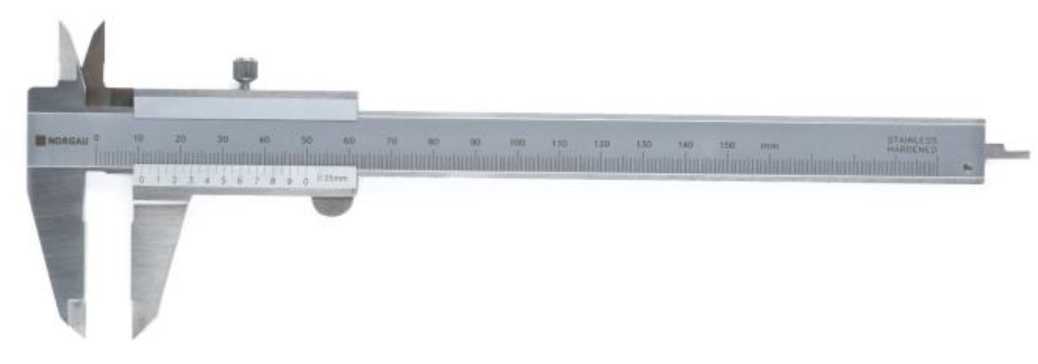

Рисунок 1 - Общий вид штангенциркулей модификации NCV двусторонние с глубиномером
5E____JL
г—I

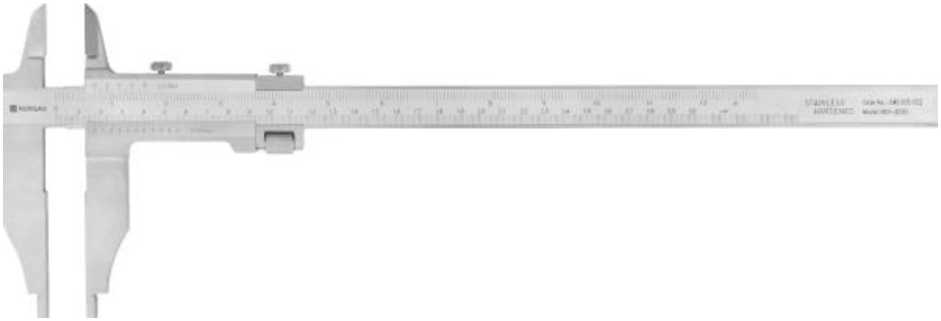

Рисунок 2 - Общий вид штангенциркулей модификации NCV двусторонние без глубиномера

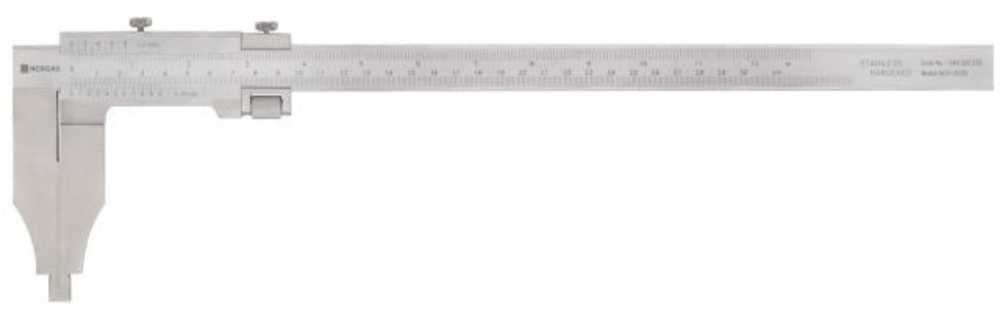

Рисунок 3 - Общий вид штангенциркулей модификации NCV односторонние

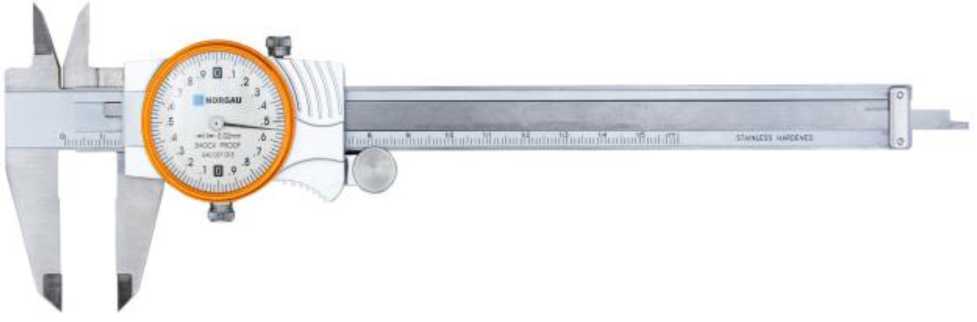

Рисунок 4 - Общий вид штангенциркулей модификации NCR двусторонние с глубиномером
I I

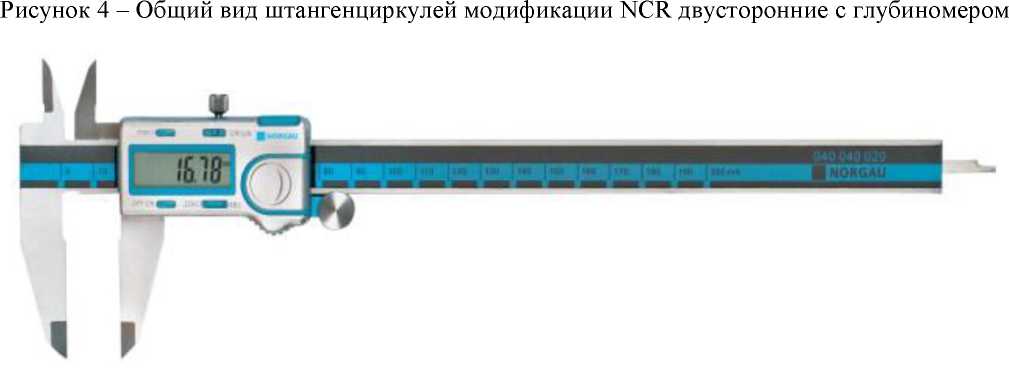

Рисунок 5 - Общий вид штангенциркулей модификации NCD двусторонние с глубиномером

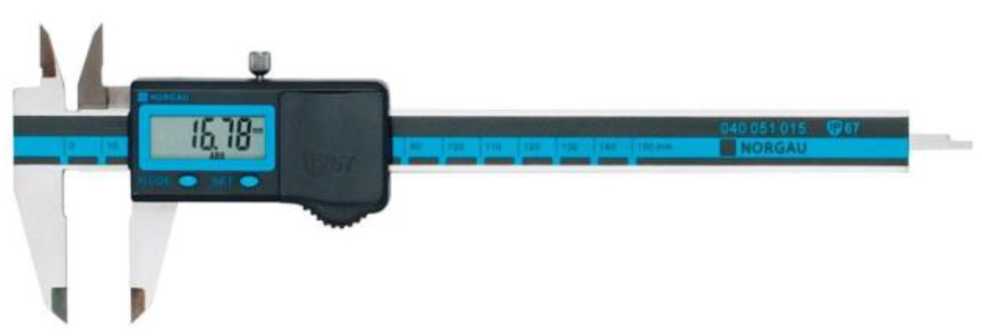

Рисунок 6 - Общий вид штангенциркулей модификации NCD двусторонние с глубиномером со степенью защиты IP 67
<■>

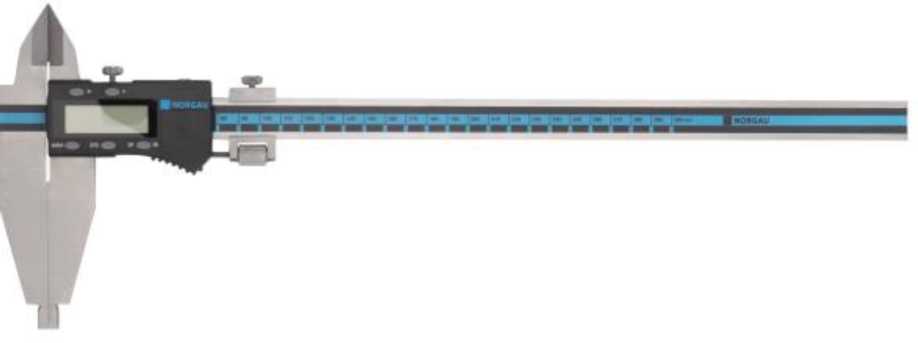

Рисунок 7 -
Общий вид штангенциркулей модификации NCD двусторонние без глубиномера

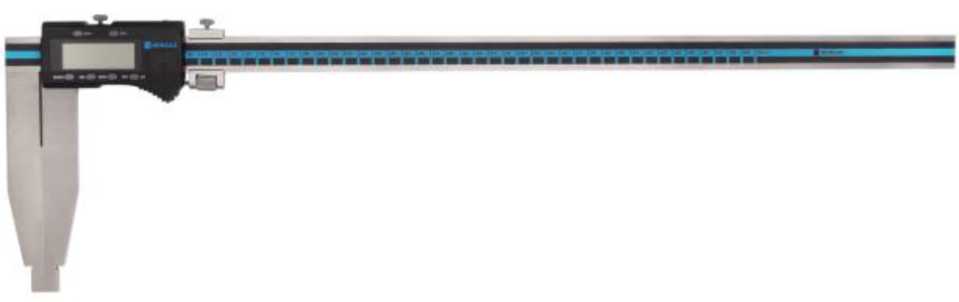

Рисунок 8 - Общий вид штангенциркулей модификации NCD односторонние

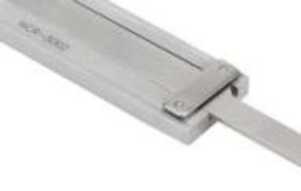

Рисунок 10 - Место нанесения заводского номера
Таблица 6 - .
|
Наименование |
Обозначение |
Количество |
|
Штангенциркуль |
Norgau |
1 шт. |
|
Элемент питания для штангенциркулей модификации NCD |
- |
1 шт. |
|
Паспорт для штангенциркулей модификаций: NCV NCR NCD |
ШЦ. NCV.OOinC ШЦ. NCR.001nC ШЦ. NCD.001nC |
1 экз. |
|
Футляр |
— |
1 шт. |
|
Дополнительные принадлежности к средству измерений* |
- |
По отдельному заказу |
|
* По дополнительному заказу допускается оснащать штангенциркули приспособлениями и (или) вспомогательными измерительными поверxностями для расширения функциональные: возможностей. | ||
Таблица 1 - Диапазон измерений, значение отсчета по нониусу, цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства, размер сдвинутых до соприкосновения
губок с цилиндрическими поверхностями.
|
Модификация |
Диапазон измерений наружных размеров,мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм |
Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм | |
|
ncv |
двусторонние с глубиномером |
от 0 до 150 |
- |
0,05 |
|
от 0 до 200 |
- |
0,05 | ||
|
от 0 до 300 |
- |
0,05 | ||
|
двусторонние без глубиномера; односторонние |
от 0 до 300 |
10 |
0,05 | |
|
от 0 до 400 |
20 |
0,05 | ||
|
от 0 до 500 |
20 |
0,05 | ||
|
от 0 до 600 |
20 |
0,05 | ||
|
от 0 до 800 |
20 |
0,05 | ||
|
от 0 до 1000 |
20 |
0,05 | ||
|
от 0 до 1500 |
20 |
0,05 | ||
|
от 0 до 2000 |
20 |
0,05 | ||
|
ncr |
двусторонние с глубиномером |
от 0 до 150 |
- |
0,02 |
|
от 0 до 200 |
- |
0,02 | ||
|
от 0 до 300 |
- |
0,02 | ||
|
ncd |
двусторонние с глубиномером |
от 0 до 150 |
- |
0,01 |
|
от 0 до 200 |
- |
0,01 | ||
|
от 0 до 300 |
- |
0,01 | ||
|
двусторонние без глубиномера; односторонние |
от 0 до 300 |
10 |
0,01 | |
|
от 0 до 400 |
20 |
0,01 | ||
|
от 0 до 500 |
20 |
0,01 | ||
|
от 0 до 600 |
20 |
0,01 | ||
|
от 0 до 800 |
20 |
0,01 | ||
|
от 0 до 1000 |
20 |
0,01 | ||
|
от 0 до 1500 |
20 |
0,01 | ||
|
от 0 до 2000 |
20 |
0,01 | ||
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений наружных размеров.
|
Диапазон измерений наружных размеров, мм |
Пределы допускаемой абсолютной погрешности, мм | ||
|
при значении отсчета по нониусу, мм |
с ценой деления круговой шкалы, мм |
с шагом дискретности цифрового отсчетного устройства, мм | |
|
0,05 |
0,02 |
0,01 | |
|
от 0 до 150 |
± 0,05 |
± 0,03 |
± 0,03 |
|
от 0 до 200 |
± 0,05 |
± 0,03 |
± 0,03 |
|
от 0 до 300 |
± 0,05 |
± 0,04 |
± 0,04 |
Продолжение таблицы № 2
|
Диапазон измерений наружных размеров, мм |
Пределы допускаемой абсолютной погрешности, мм | ||
|
при значении отсчета по нониусу, мм |
с ценой деления круговой шкалы, мм |
с шагом дискретности цифрового отсчетного устройства, мм | |
|
0,05 |
0,02 |
0,01 | |
|
от 0 до 400 |
± 0,05 |
- |
± 0,04 |
|
от 0 до 500 |
± 0,08 |
± 0,05 | |
|
от 0 до 600 |
± 0,08 |
± 0,05 | |
|
от 0 до 800 |
± 0,10 |
- |
± 0,06 |
|
от 0 до 1000 |
± 0,15 |
± 0,07 | |
|
от 0 до 1500 |
± 0,18 |
± 0,11 | |
|
от 0 до 2000 |
± 0,20 |
± 0,14 | |
Таблица 3 - , условия эксплуатации.
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности при измерении глубины 20 мм, мм, не более:
|
± 0,10 ± 0,05 ± 0,05 |
|
Отклонение от плоскостности и прямолинейности плоских измерительных поверхностей губок для измерений наружных размеров, мм, не более |
0,01 |
|
Отклонение от прямолинейности торца штанги штангенциркулей модификаций NCV, NCR, NCD двусторонних с глубиномером, мм, не более |
0,01 |
|
Отклонение размера сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, мм |
± 0,05 |
|
Отклонение от параллельности цилиндрических измерительных поверхностей губок для измерений внутренних размеров, мм, не более |
0,03 |
|
Расстояние между кромочными измерительными поверхностями губок для измерений внутренних размеров, установленных на размер 10 мм, у штангенциркулей модификаций NCV, NCR, NCD двусторонних с глубиномером, мм, не более |
1О+о.о7 ±u-Q,04 |
|
Отклонение от параллельности кромочных измерительных поверхностей губок для измерений внутренних размеров у штангенциркулей, установленных на размер 10 мм, модификаций NCV, NCR, NCD двусторонних с глубиномером, мм, не более |
0,03 |
|
Отклонение от параллельности плоских измерительных поверхностей губок для измерений наружных размеров на 100 мм длины губок, мм, не более
|
0,01 0,05 |
|
Параметр шероховатости Ra плоских и цилиндрических измерительных поверхностей, мкм, не более |
0,40 |
|
Условия эксплуатации:
|
от +15 до +25 80 |
Лист № 8 Всего листов 11 Таблица 4 - Длина вылета губок штангенциркулей.
|
Модификация |
Диапазон измерений наружных размеров, мм |
l1), мм не более |
l12), мм не более |
l23), мм не более |
l34), мм не более | |
|
NCV |
двусторонние с глубиномером |
от 0 до 150 |
45 |
22 |
- |
- |
|
от 0 до 200 |
55 |
25 |
- |
- | ||
|
от 0 до 300 |
65 |
27 |
- |
- | ||
|
двусторонние без глубиномера |
от 0 до 300 |
95 |
- |
45 |
17 | |
|
от 0 до 400 |
105 |
- |
61 |
24 | ||
|
от 0 до 500 |
155 |
- |
61 |
24 | ||
|
от 0 до 600 |
155 |
- |
73 |
30 | ||
|
от 0 до 800 |
155 |
- |
73 |
30 | ||
|
от 0 до 1000 |
155 |
- |
73 |
30 | ||
|
от 0 до 1500 |
205 |
- |
85 |
30 | ||
|
от 0 до 2000 |
205 |
- |
85 |
30 | ||
|
односторонние |
от 0 до 300 |
95 |
- |
- |
17 | |
|
от 0 до 400 |
105 |
- |
- |
24 | ||
|
от 0 до 500 |
155 |
- |
- |
24 | ||
|
от 0 до 600 |
155 |
- |
- |
30 | ||
|
от 0 до 800 |
155 |
- |
- |
30 | ||
|
от 0 до 1000 |
155 |
- |
- |
30 | ||
|
от 0 до 1500 |
205 |
- |
- |
30 | ||
|
от 0 до 2000 |
205 |
- |
- |
30 | ||
|
NCR |
двусторонние с глубиномером |
от 0 до 150 |
45 |
22 |
- |
- |
|
от 0 до 200 |
55 |
25 |
- |
- | ||
|
от 0 до 300 |
65 |
27 |
- |
- | ||
|
NCD |
двусторонние с глубиномером |
от 0 до 150 |
45 |
22 |
- |
- |
|
от 0 до 200 |
55 |
25 |
- |
- | ||
|
от 0 до 300 |
65 |
27 |
- |
- | ||
|
двусторонние без глубиномера |
от 0 до 300 |
95 |
- |
50 |
17 | |
|
от 0 до 400 |
105 |
- |
61 |
24 | ||
|
от 0 до 500 |
155 |
- |
61 |
30 | ||
|
от 0 до 600 |
155 |
- |
61 |
30 | ||
|
от 0 до 800 |
155 |
- |
61 |
30 | ||
|
от 0 до 1000 |
155 |
- |
73 |
30 | ||
|
от 0 до 1500 |
205 |
- |
85 |
30 | ||
|
от 0 до 2000 |
205 |
- |
85 |
30 | ||
|
односторонние |
от 0 до 300 |
95 |
- |
- |
17 | |
|
от 0 до 400 |
105 |
- |
- |
24 | ||
|
от 0 до 500 |
155 |
- |
- |
24 | ||
|
от 0 до 600 |
155 |
- |
- |
30 | ||
|
от 0 до 800 |
155 |
- |
- |
30 | ||
|
от 0 до 1000 |
155 |
- |
- |
30 | ||
|
от 0 до 1500 |
205 |
- |
- |
30 | ||
|
от 0 до 2000 |
205 |
- |
- |
30 | ||
Продолжение таблицы № 4_______________________________________________________
Примечание:
|( - Вылет губок с плоскими измерительными поверхностями для измерений наружных размеров;
-
2) - Вылет губок с кромочными измерительными поверхностями для измерений внутренних размеров;
-
3) - Вылет губок с кромочными измерительными поверхностями для измерений наружных размеров;
-
4) - Вылет губок с цилиндрическими измерительными поверхностями для измерения
внутренних размеров.
Таблица 5 - Габаритные размеры и масса.
|
Модификация |
Диапазон измерений наружных размеров,мм |
Габаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более | |
|
NCV |
двусторонние с глубиномером |
от 0 до 150 |
258x98x17 |
0,200 |
|
от 0 до 200 |
321x111x18 |
0,250 | ||
|
от 0 до 300 |
430x123x19 |
0,300 | ||
|
двусторонние без глубиномера |
от 0 до 300 |
470x170x20 |
0,650 | |
|
от 0 до 400 |
600x200x21 |
1,050 | ||
|
от 0 до 500 |
700x250x21 |
1,350 | ||
|
от 0 до 600 |
864x268x28 |
2,500 | ||
|
от 0 до 800 |
1064x268x28 |
2,750 | ||
|
от 0 до 1000 |
1264x268x28 |
3,150 | ||
|
от 0 до 1500 |
1856x342x31 |
6,300 | ||
|
от 0 до 2000 |
2325x342x31 |
7,650 | ||
|
односторонние |
от 0 до 300 |
470x142x20 |
0,750 | |
|
от 0 до 400 |
600x158x21 |
1,150 | ||
|
от 0 до 500 |
700x208x21 |
1,250 | ||
|
от 0 до 600 |
864x220x28 |
2,550 | ||
|
от 0 до 800 |
1064x196x28 |
2,650 | ||
|
от 0 до 1000 |
1264x220x27 |
2,850 | ||
|
от 0 до 1500 |
1856x258x31 |
6,150 | ||
|
от 0 до 2000 |
2325x258x31 |
7,550 | ||
|
NCR |
двусторонние с глубиномером |
от 0 до 150 |
266x98x28 |
0,200 |
|
от 0 до 200 |
316x111x28 |
0,250 | ||
|
от 0 до 300 |
430x123x28 |
0,350 | ||
|
NCD |
двусторонние с глубиномером |
от 0 до 150 |
266x98x27 |
0,200 |
|
от 0 до 200 |
316x111x27 |
0,250 | ||
|
от 0 до 300 |
430x123x27 |
0,300 | ||
|
двусторонние без глубиномера |
от 0 до 300 |
470x174x28 |
0,650 | |
|
от 0 до 400 |
608x200x28 |
1,050 | ||
|
от 0 до 500 |
706x250x28 |
1,250 | ||
|
от 0 до 600 |
808x250x28 |
1,350 | ||
|
от 0 до 800 |
1068x268x34 |
2,750 | ||
Продолжение таблицы № 5
|
Модификация |
Диапазон измерений наружных размеров,мм |
Габаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более | |
|
NCD |
двусторонние без глубиномера |
от 0 до 1000 |
1264x268x34 |
2,350 |
|
от 0 до 1500 |
1800x338x37 |
6,600 | ||
|
от 0 до 2000 |
2325x342x37 |
7,300 | ||
|
односторонние |
от 0 до 300 |
470x144x27 |
0,650 | |
|
от 0 до 400 |
608x168x28 |
0,950 | ||
|
от 0 до 500 |
708x208x28 |
1,150 | ||
|
от 0 до 600 |
808x218x28 |
1,200 | ||
|
от 0 до 800 |
1068x224x35 |
2,550 | ||
|
от 0 до 1000 |
1264x224x35 |
2,750 | ||
|
от 0 до 1500 |
1800x258x37 |
6,450 | ||
|
от 0 до 2000 |
2325x258x37 |
7,150 | ||
