Номер по Госреестру СИ: 81088-20
81088-20 Машины координатно-измерительные NORGAU серии NCMM
( )
Назначение средства измерений:
Машины координатно-измерительные NORGAU серии NCMM (далее - КИМ) предназначены для автоматических трехмерных измерений геометрических параметров изделий сложной формы в производственных и лабораторных условиях в машиностроении, металлургии, энергетике и других отраслях промышленности.
Внешний вид.
Машины координатно-измерительные NORGAU серии NCMM
Рисунок № 1
Программное обеспечение
Для работы с системами применяется программное обеспечение (далее - ПО) «RationalDmis», «MODUS».
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения. Для защиты ПО от несанкционированного доступа используют USB-ключ. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
RationalDmis |
MODUS |
Номер версии (идентификационный номер) ПО |
не ниже 7.0 |
не ниже 1.6 |
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосят на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы устанавливающие требования к машинам координатным измерительным NORGAU серии NCMMТУ 26.70.22-002-49360276-2020 Машины координатно-измерительные NORGAU серии NCMM. Технические условия
Поверка
Поверкаосуществляется по документу МП АПМ 52-20 «ГСИ. Машины координатно-измерительные NORGAU серии NCMM. Методика поверки», утвержденному ООО «Автопрогресс-М» «11» августа 2020 г.
Основные средства поверки:
- рабочие эталоны единицы длины 3-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от Т10'9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Росстандарта от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные;
- сфера без покрытия из комплекта мер для поверки систем координатно-измерительных ROMER Absolute Arm (рег. № 64593-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Норгау Руссланд»(ООО «Норгау Руссланд») Адрес: 119421, г. Москва, ул. Новаторов, д.1 ИНН 7727159340
Тел: +7 (495) 988-2000
E-mail: info@norgau.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»(ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Викторенко, д. 16, строение 1, помещение 10 Тел.: +7 (495) 120-0350
E-mail: info@autoprogress-m.ru
Принцип действия КИМ основан на считывании координат с осей X, Y, Z и последовательном измерении точек поверхности детали с последующим расчетом линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой расположена подвижная трехмерная измерительная головка. Перемещения центра щупа головки измеряются цифровыми измерительными системами высокой разрешающей способности и точности, установленными вдоль каждой из осей. Конструкция машины портальная, с неподвижным измерительным столом, боковым приводом портала. Подвижный портал перемещается с помощью ременной передачи привода оси Y. Через колонну происходит подача воздуха и кабельное соединение с осями X и Z. Перемещение по оси Х, Y и пиноли по оси Z обеспечивается сервоприводом.
КИМ выпускаются в восемнадцати модификациях: NCMM-040504, NCMM-050604, NCMM-060806, NCMM-081006, NCMM-081506, NCMM-101208, NCMM-101508, NCMM-102008, NCMM-121510, NCMM-122010, NCMM-152010, NCMM-152512, NCMM-153010, NCMM-153512, NCMM-152515, NCMM- 153015, NCMM- 163515, NCMM- 203015, которые отличаются диапазонами измерений, точностными характеристиками, габаритными размерами и массой.
КИМ могут оснащаться системой температурной компенсации с магнитными температурными датчиками, установленными на осях и выносным датчиком для установки на деталь.
КИМ могут быть оснащены измерительными головками PH10M PLUS, PH10MQ PLUS, PH10T PLUS, PH6, PH10M-iQ PLUS, и контактными датчиками SP25M, SP80, TP20, TP200 с набором щупов разного диаметра, формы и длины.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления прибором осуществляется при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется от компьютерной станции, по заранее составленной программе.

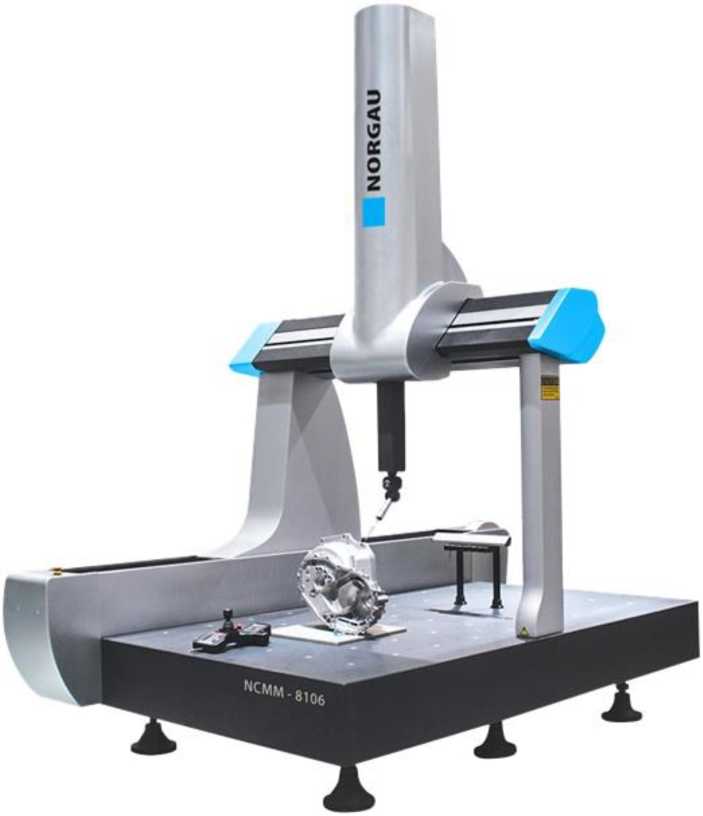

Общий вид КИМ представлен на рисунке 1.
Опломбирование КИМ от несанкционированного доступа не предусмотрено.
Рисунок 1 - Общий вид машин координатно-измерительных NORGAU серии NCMM.
Таблица 5 -
Наименование |
Обозначение |
Количество |
Машина координатная измерительная NORGAU серии NCMM* |
- |
1 шт. |
Программное обеспечение, USB ключ |
1 шт. | |
Измерительная головка* |
1 шт. | |
Измерительный датчик* |
1 шт. | |
Калибровочная сфера |
1 шт. | |
Персональный компьютер с монитором |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Руководство пользователя ПО |
1 экз. | |
Паспорт |
КМ.01.048000 ПС |
1 экз. |
Методика поверки |
МП АПМ 52-20 |
1 экз. |
* - модификация указывается в паспорте к изделию |
Таблица 2 - Метрологические характеристики машин координатно-измерительных NORGAU серии NCMM
Модификация КИМ |
Дискретность отсчета измерительных шкал, мкм |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности (L - измеряемая длина в мм), мкм | |||||||
X |
Y |
Z |
Контактный датчик SP25M/SP80 |
Контактный датчик TP200 |
Контактный датчик TP20 | |||||
Пределы допускаемой абсолютной объемной погрешности MPEE* |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp* |
Пределы допускаемой абсолютной объемной погрешности MPEE* |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp* |
Пределы допускаемой абсолютной объемной погрешности MPEE* |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp* | |||||
NCMM- 040504 |
0,1 0,5 |
От 0 до 400 |
От 0 до 500 |
От 0 до 400 |
±(1,3+3L/1000) |
±1,3 |
±(1,7+3L/1000) |
±1,7 |
±(2,1+3,3L/1000) |
±2,1 |
NCMM- 050604 |
0,1 0,5 |
От 0 до 500 |
От 0 до 600 |
От 0 до 400 |
±(1,3+3L/1000) |
±1,3 |
±(1,7+3L/1000) |
±1,7 |
±(2,1+3,3L/1000) |
±2,1 |
NCMM- 060806 |
0,1 0,5 |
От 0 до 600 |
От 0 до 800 |
От 0 до 600 |
±(1,5+3L/1000) |
±1,5 |
±(1,9+3L/1000) |
±1,9 |
±(2,3+3,3L/1000) |
±2,3 |
NCMM- 081006 |
0,1 0,5 |
От 0 до 800 |
От 0 до 1000 |
От 0 до 600 |
±(1,7+3L/1000) |
±1,7 |
±(2,1+3L/1000) |
±2,1 |
±(2,5+3,3L/1000) |
±2,5 |
NCMM- 081506 |
0,1 0,5 |
От 0 до 800 |
От 0 до 1500 |
От 0 до 600 |
±(1,7+3L/1000) |
±1,7 |
±(2,1+3L/1000) |
±2,1 |
±(2,5+3,3L/1000) |
±2,5 |
NCMM- 101208 |
0,1 0,5 |
От 0 до 1000 |
От 0 до 1200 |
От 0 до 800 |
±(1,9+3L/1000) |
±1,9 |
±(2,3+3L/1000) |
±2,3 |
±(2,7+3,3L/1000) |
±2,7 |
NCMM- 101508 |
0,1 0,5 |
От 0 до 1000 |
От 0 до 1500 |
От 0 до 800 |
±(1,9+3L/1000) |
±1,9 |
±(2,3+3L/1000) |
±2,3 |
±(2,7+3,3L/1000) |
±2,7 |
NCMM- 102008 |
0,1 0,5 |
От 0 до 1000 |
От 0 до 2000 |
От 0 до 800 |
±(1,9+3L/1000) |
±1,9 |
±(2,3+3L/1000) |
±2,3 |
±(2,7+3,3L/1000) |
±2,7 |
NCMM- 121510 |
0,1 0,5 |
От 0 до 1200 |
От 0 до 1500 |
От 0 до 1000 |
±(2,2+3L/1000) |
±2,2 |
±(2,6+3L/1000) |
±2,6 |
±(3,0+3,3L/1000) |
±3,0 |
NCMM- 122010 |
0,1 0,5 |
От 0 до 1200 |
От 0 до 2000 |
От 0 до 1000 |
±(2,2+3L/1000) |
±2,2 |
±(2,6+3L/1000) |
±2,6 |
±(3,0+3,3L/1000) |
±3,0 |
Продолжение таблицы 2
Модификация КИМ |
Дискретность отсчета измерительных шкал, мкм |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности (L - измеряемая длина в мм), мкм | |||||||
X |
Y |
Z |
Контактный датчик SP25M/SP80 |
Контактный датчик TP200 |
Контактный датчик TP20 | |||||
Пределы допускаемой абсолютной объемной погрешности MPEE* |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp* |
Пределы допускаемой абсолютной объемной погрешности MPEE* |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp* |
Пределы допускаемой абсолютной объемной погрешности MPEE* |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp* | |||||
NCMM- 152010 |
0,1 0,5 |
От 0 до 1500 |
От 0 до 2000 |
От 0 до 1000 |
±(2,8+3L/1000) |
±2,8 |
±(3,2+3L/1000) |
±3,2 |
±(3,6+3,3L/1000) |
±3,6 |
NCMM- 152512 |
0,1 0,5 |
От 0 до 1500 |
От 0 до 2500 |
От 0 до 1200 |
±(3,2+3L/1000) |
±3,2 |
±(3,6+3L/1000) |
±3,6 |
±(4,0+4L/1000) |
±4,0 |
NCMM- 153010 |
0,1 0,5 |
От 0 до 1500 |
От 0 до 3000 |
От 0 до 1000 |
±(3,2+3L/1000) |
±3,2 |
±(3,6+3L/1000) |
±3,6 |
±(4,0+4L/1000) |
±4,0 |
NCMM- 153512 |
0,1 0,5 |
От 0 до 1500 |
От 0 до 3500 |
От 0 до 1200 |
±(3,5+3L/1000) |
±3,5 |
±(3,9+3L/1000) |
±3,9 |
±(4,3+4L/1000) |
±4,3 |
NCMM- 152515 |
0,1 0,5 |
От 0 до 1500 |
От 0 до 2500 |
От 0 до 1500 |
±(3,5+3L/1000) |
±3,5 |
±(3,9+3L/1000) |
±3,9 |
±(4,3+4L/1000) |
±4,3 |
NCMM- 153015 |
0,1 0,5 |
От 0 до 1500 |
От 0 до 3000 |
От 0 до 1500 |
±(3,5+3L/1000) |
±3,5 |
±(3,9+3L/1000) |
±3,9 |
±(4,3+4L/1000) |
±4,3 |
NCMM- 163515 |
0,1 0,5 |
От 0 до 1600 |
От 0 до 3500 |
От 0 до 1500 |
±(3,5+3L/1000) |
±3,5 |
±(3,9+3L/1000) |
±3,9 |
±(4,3+4L/1000) |
±4,3 |
NCMM- 203015 |
0,1 0,5 |
От 0 до 2000 |
От 0 до 3000 |
От 0 до 1500 |
±(4,0+4L/1000) |
±4,0 |
±(4,4+4L/1000) |
±4,4 |
±(5,0+4L/1000) |
±5,0 |
Примечание: * - при температуре окружающего воздуха от плюс 18 °C до плюс 22 °C и относительной влажности воздуха от 25 % до 75 %
Таблица 3 - Технические характеристики машин координатно-измерительных NORGAU серии NCMM
Модификация КИМ |
Габаритные размеры, мм |
Масса, кг |
Масса измеряемой детали, кг, не более | ||
Длина |
Ширина |
Высота | |||
NCMM-040504 |
1240 |
1000 |
2240 |
590 |
500 |
NCMM-050604 |
1340 |
1100 |
2240 |
720 |
500 |
NCMM-060806 |
1650 |
1200 |
2660 |
980 |
700 |
NCMM-081006 |
1850 |
1400 |
2660 |
1290 |
1000 |
NCMM-081506 |
2350 |
1400 |
2660 |
1620 |
1000 |
NCMM-101208 |
2370 |
1690 |
3150 |
2490 |
1800 |
NCMM-101508 |
2670 |
1690 |
3150 |
2850 |
1800 |
NCMM-102008 |
3270 |
1690 |
3150 |
3440 |
1800 |
NCMM-121510 |
2750 |
1890 |
3330 |
3370 |
2000 |
NCMM-122010 |
3350 |
1890 |
3330 |
3950 |
2000 |
NCMM-152010 |
3350 |
2190 |
3370 |
5260 |
3000 |
NCMM-152512 |
3850 |
2190 |
3870 |
6770 |
3000 |
NCMM-153010 |
3910 |
2260 |
3420 |
8160 |
3000 |
NCMM-153512 |
4410 |
2260 |
3890 |
9250 |
3000 |
NCMM-152515 |
3980 |
2190 |
4500 |
7000 |
3000 |
NCMM- 153015 |
4040 |
2260 |
4520 |
8490 |
3000 |
NCMM- 163515 |
4540 |
2360 |
4520 |
10010 |
3000 |
NCMM- 203015 |
4520 |
2760 |
4520 |
11250 |
3000 |
Таблица 4 -Условия эксплуатации машин координатно-измерительных NORGAU серии
NCMM
Наименование характеристики |
Значение |
Температура окружающего воздуха, °С |
от +15 до +35 |
Допускаемое изменение температуры, °С, не более, в те- | |
чение: | |
1 ч |
1 |
24 ч |
2 |
Относительная влажность воздуха, без конденсата, % |
от 25 до 75 |
Напряжение питания переменного тока, В |
220±22 |
Частота переменного тока, Гц |
50/60 |
Потребляемая мощность, ВА, не более |
1500 |
Максимальная скорость в пространстве, мм/с |
900 |
Максимальное ускорение в пространстве, мм/с2 |
1900 |
Расход воздуха, м3/мин |
от 0,12 до 0,20 |
Давление воздуха, бар |
от 8,0 до 15,0 |
