Номер по Госреестру СИ: 91219-24
91219-24 Резервуары стальные вертикальный цилиндрические
(РВС-2000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-2000 (далее - резервуар) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальный цилиндрические
Рисунок № 1
Общие сведения
Дата публикации - 02.02.2024
Срок свидетельства -
Номер записи - 193111
ID в реестре СИ - 1414168
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РВС-2000,
Производитель
Изготовитель - Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр")
Страна - РОССИЯ
Населенный пункт - Новосибирская обл., п. Красный Яр
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№274 от 2024.02.01 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Резервуары стальные вертикальный цилиндрические (РВС-2000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79805-20 |
Резервуары стальные вертикальные цилиндрические, РВСП-1000, РВС-1000 Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) |
ОТ МП |
5 лет |
|
80316-20 |
Резервуар стальной вертикальный цилиндрический, РВСП-3000 Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) |
ОТ МП |
5 лет |
|
80287-20 |
Резервуар стальной вертикальный цилиндрический, РВС-1000 Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) |
ОТ МП |
5 лет |
|
80286-20 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) |
ОТ МП |
5 лет |
|
80753-20 |
Резервуары стальные вертикальные цилиндрические, РВС-700 Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) |
ОТ МП |
5 лет |
|
80655-20 |
Резервуар стальной вертикальный цилиндрический, РВС-3000 Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) |
ОТ МП |
5 лет |
|
82463-21 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-3000 Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) |
ОТ МП |
5 лет |
|
87369-22 |
Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-5000 Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) |
ОТ МП |
5 лет |
|
88550-23 |
Резервуары вертикальные стальные, РВС Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) |
ОТ МП |
5 лет |
|
90591-23 |
Резервуары вертикальные стальные цилиндрические, РВС Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) |
ОТ МП |
5 лет |
|
90592-23 |
Резервуары вертикальные стальные цилиндрические, РВСП-2000 Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) |
ОТ МП |
5 лет |
|
91219-24 |
Резервуары стальные вертикальный цилиндрические, РВС-2000 Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) |
ОТ МП |
5 лет |
|
95459-25 |
Резервуары вертикальные стальные цилиндрические, РВС-400 Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) |
ОТ МП |
5 лет |
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Резервуары стальные вертикальный цилиндрические (РВС-2000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "МЕТРОЛОГ" (RA.RU.313951) | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Резервуары стальные вертикальный цилиндрические (РВС-2000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на титульный лист технического паспорта резервуара методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 4 технического паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Нефтебаза «Красный яр» (АО «Нефтебаза «Красный яр») ИНН 682963785845
Юридический адрес: 630533, Новосибирская обл., р-н Новосибирский,п. Красный яр Телефон: +7 (383) 294-23-48
Изготовитель
Акционерное общество «Нефтебаза «Красный яр» (АО «Нефтебаза «Красный яр») ИНН 682963785845Адрес: 630533, Новосибирская обл., р-н Новосибирский, п. Красный яр
Телефон: +7 (383) 294-23-48
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог»)Юридический адрес: 443125, Самарская обл., г. Самара, ул. Губанова, д. 20а, оф. 13
Место осуществления деятельности: 443076, г. Самара ул. Партизанская, д. 173 Телефон: +7 (846) 279-11-66
E-mail: prot@metrolog-samara.ru
Правообладатель
Акционерное общество «Нефтебаза «Красный яр» (АО «Нефтебаза «Красный яр») ИНН 682963785845Юридический адрес: 630533, Новосибирская обл., р-н Новосибирский,п. Красный яр Телефон: +7 (383) 294-23-48
Принцип действия резервуаров основан на заполнении их нефтепродуктами до произвольного уровня, соответствующего объему нефтепродуктов, согласно градуировочной таблице резервуара.
Резервуары представляют собой стальную вертикальную конструкцию цилиндрической формы с днищем, крышей. Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов осуществляется через приемораздаточные устройства.
Резервуары стальные вертикальные цилиндрические РВС-2000 с заводским номерами 3, 4, 5, 6, 7, 8 расположены на территории АО "ТТК", резервуарный парк, нефтебаза Песчанка, г. Красноярск.
Фотографии общего вида резервуаров стальных вертикальных цилиндрических РВС-2000, горловин замерных люков и заводских номеров представлен на рисунке 1.
Знаки поверки наносятся в свидетельство о поверке (при наличии) и в градуировочные таблицы резервуаров. Заводские номера в виде цифрового обозначения нанесены на стенку резервуаров аэрографическим способом (обеспечивающим идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуаров) и в технические паспорта на резервуары типографическим способом.
Пломбирование резервуаров не предусмотрено.

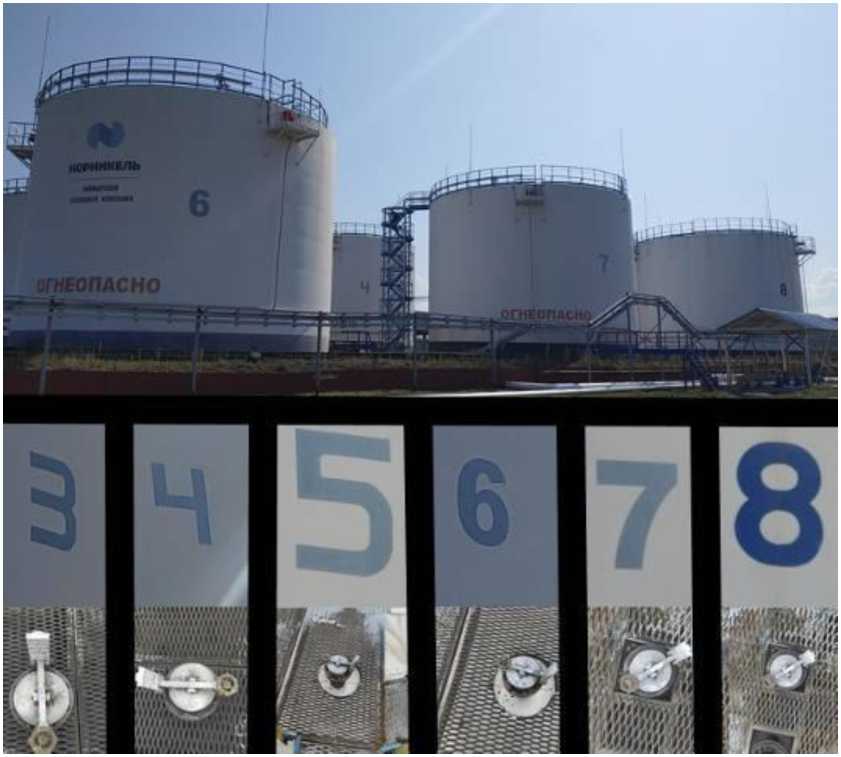

Рисунок 1 - Фотографии общего вида резервуаров стальных вертикальных цилиндрических РВС- 2000, горловин замерных люков и заводских номеров
Таблица 3 - Комплектность резервуара
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-2000 |
6 шт. |
|
Технический паспорт |
6 экз. | |
|
Градуировочная таблица |
6 экз. |
Метрологические и основные технические характеристики резервуара приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
2000 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
± 0,2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от - 40 до + 50 |
|
Средний срок службы, лет, не менее |
30 |
