Номер по Госреестру СИ: 90591-23
90591-23 Резервуары вертикальные стальные цилиндрические
(РВС)
Назначение средства измерений:
Резервуары вертикальные стальные цилиндрические РВС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 7 паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
ПравообладательАкционерное общество «Нефтебаза «Красный Яр» (АО «Нефтебаза «Красный Яр»)
ИНН 5433162963
Юридический адрес: 630533, Новосибирская обл., Новосибирский р-н, п. Красный Яр
Телефон: +7 (383) 294-23-48, +7 (383) 294-24-42
Факс: +7(383) 294-22-47
E-mail: info@rezervuar.ru
Изготовитель
Акционерное общество «Нефтебаза «Красный Яр» (АО «Нефтебаза «Красный Яр»)ИНН 5433162963
Адрес: 630533, Новосибирская обл., Новосибирский р-н, п. Красный Яр
Телефон: +7 (383) 294-23-48, +7 (383) 294-24-42
Факс: +7(383) 294-22-47
E-mail: info@rezervuar.ru
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д.13, оф. 33 Адрес местонахождения: 420043, Республика Татарстан, г.Казань, ул. Вишневского, д. 26а, каб. №19
Телефон: +7(843) 513-30-75
E-mail: metrolog-kazan@mail.ru
Правообладатель
Акционерное общество «Нефтебаза «Красный Яр» (АО «Нефтебаза «Красный Яр»)ИНН 5433162963
Юридический адрес: 630533, Новосибирская обл., Новосибирский р-н, п. Красный Яр
Телефон: +7 (383) 294-23-48, +7 (383) 294-24-42
Факс: +7(383) 294-22-47
E-mail: info@rezervuar.ru
Резервуары изготовлены в следующих модификациях: РВС-400, РВС-3000 и представляют собой стальные вертикальные конструкции цилиндрической формы со стационарной крышей без понтона наземного расположения с номинальными вместимостями 400 и 3000 м3 соответственно.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены на цилиндрическую стенку резервуаров аэрографическим способом.
Нанесение знака поверки на средство измерений не предусмотрено.
К резервуарам данного типа относятся резервуары РВС-400 зав.№№ 72, 73, РВС-3000 зав.№№ 9, 10, расположенные на территории АО «ННК-Хабаровский нефтеперерабатывающий завод» по адресу: Хабаровский край, г. Хабаровск, ул. Металлистов, 17.

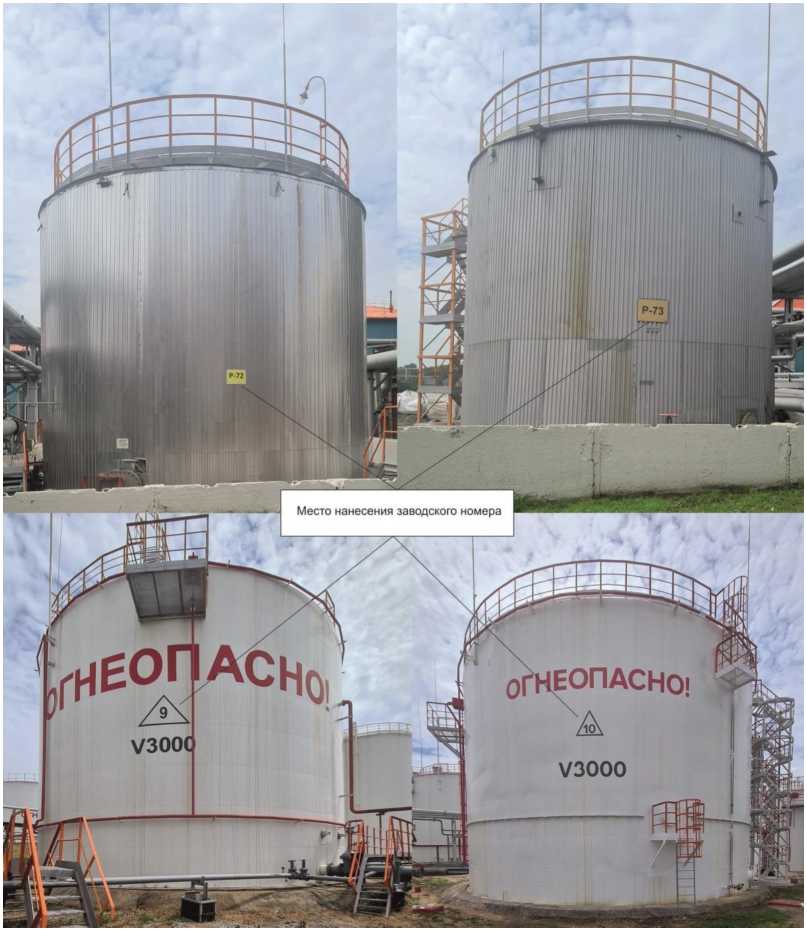

Общий вид резервуаров с указанием места нанесения заводских номеров приведен на рисунке 1.
Рисунок 1 - Общий вид резервуаров вертикальных стальных цилиндрических РВС с указанием места нанесения заводских номеров
Таблица 2 -
Наименование |
Обозначение |
Количество |
Резервуар вертикальный стальной цилиндрический |
РВС |
1 шт. |
Паспорт |
- |
1 экз. |
Градуировочная таблица |
- |
1 экз. |
Таблица 1 -
Наименование характеристики |
Значение | |
Модификация |
РВС-400 |
РВС-3000 |
Номинальная вместимость, м3 |
400 |
3000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
±0,20 |
±0,15 |
Средний срок службы, лет, не менее |
3 |
0 |
Условия эксплуатации:
|
от -60 до +50 от 84,0 до 106,7 |
