Сведения о средстве измерений: 79805-20 Резервуары стальные вертикальные цилиндрические

Номер по Госреестру СИ: 79805-20
79805-20 Резервуары стальные вертикальные цилиндрические
(РВСП-1000, РВС-1000)

Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВСП-1000 и РВС-1000 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

сертификация программного обеспечения

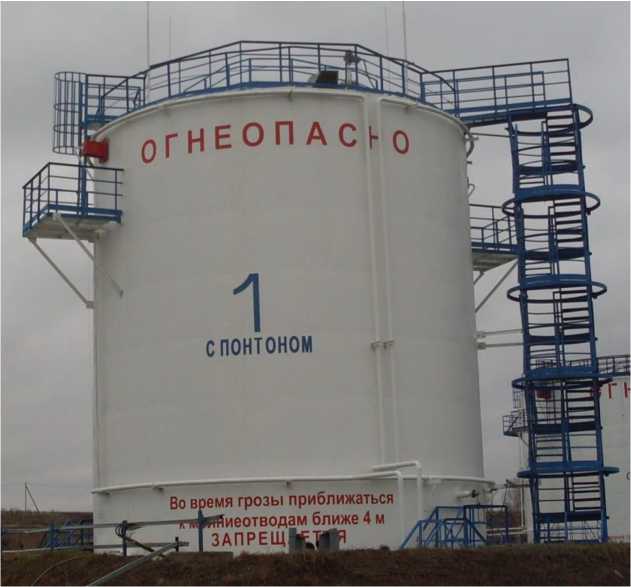

Внешний вид. Резервуары стальные вертикальные цилиндрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1

Общие сведения

Дата публикации - 26.12.2020
Срок свидетельства -
Номер записи - 179138
ID в реестре СИ - 1384472
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

РВСп-1000,

Производитель

Изготовитель - Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр")
Страна - РОССИЯ
Населенный пункт - Новосибирская обл., п. Красный Яр
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.

Приказы РСТ, где упоминается данный тип СИ

№1961 от 2020.12.02 Об утверждении типа средств измерений

Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические (РВСП-1000, РВС-1000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79805-20

 Резервуары стальные вертикальные цилиндрические, РВСП-1000, РВС-1000
Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) 		ОТ
МП 		5 лет
80316-20

 Резервуар стальной вертикальный цилиндрический, РВСП-3000
Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) 		ОТ
МП 		5 лет
80287-20

 Резервуар стальной вертикальный цилиндрический, РВС-1000
Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) 		ОТ
МП 		5 лет
80286-20

 Резервуары стальные вертикальные цилиндрические, РВС-2000
Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) 		ОТ
МП 		5 лет
80753-20

 Резервуары стальные вертикальные цилиндрические, РВС-700
Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) 		ОТ
МП 		5 лет
80655-20

 Резервуар стальной вертикальный цилиндрический, РВС-3000
Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) 		ОТ
МП 		5 лет
82463-21

 Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-3000
Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) 		ОТ
МП 		5 лет
87369-22

 Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-5000
Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) 		ОТ
МП 		5 лет
88550-23

 Резервуары вертикальные стальные, РВС
Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) 		ОТ
МП 		5 лет
90591-23

 Резервуары вертикальные стальные цилиндрические, РВС
Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) 		ОТ
МП 		5 лет
90592-23

 Резервуары вертикальные стальные цилиндрические, РВСП-2000
Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) 		ОТ
МП 		5 лет
91219-24

 Резервуары стальные вертикальный цилиндрические, РВС-2000
Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) 		ОТ
МП 		5 лет

Кто поверяет Резервуары стальные вертикальные цилиндрические (РВСП-1000, РВС-1000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "АВТОМАТИКА-СЕРВИС"
(RA.RU.312514)
  • РВСп-1000
    		•  1 0 1 0 1 0 1

    Стоимость поверки Резервуары стальные вертикальные цилиндрические (РВСП-1000, РВС-1000)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    отсутствуют


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВСП-1000 и РВС-1000

    Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

    ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (геометрический метод).

    Основные средства поверки:

    • - рулетка измерительная металлическая типа Р (регистрационный № 51171-12), с диапазоном измерения уровня 30 м;

    • - рулетка измерительная металлическая 2 класса точности (регистрационный № 35278-07) с диапазоном измерения уровня 30 м;

    • - толщиномер ультразвуковой специализированный УТ-80 с диапазоном измерений толщины от 1 до 100 мм; (регистрационный № 14917-95) с диапазоном измерений толщины от 2 до 300 мм;

    • - теодолит 2Т30П (регистрационный №5305-85) с диапазоном измерения вертикальных углов -55°...+60°;

    • - динамометр пружинный (регистрационный №1808-63) с диапазоном измерения до 100Н;

    • - штангенциркуль ШЦ -III (регистрационный №7706-00) с диапазоном 0-500 мм;

    • - линейка измерительная металлическая (регистрационный №20048-05) с диапазоном измерений 0-500 мм.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого резервуара с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке резервуаров и в градуировочной таблице на листах в местах подписи поверителя.


    Изготовитель

    Акционерное общество «Нефтебаза «Красный Яр»
    (АО «Нефтебаза «Красный Яр»)
    ИНН 5433162963
    Адрес: 630533, Новосибирская обл., Новосибирский район, пос. Красный Яр Телефон: +7 (383) 294-23-48, +7 (383) 294-24-42
    Web-сайт: http://www.rezervuar.ru

    Заявитель

    Акционерное общество АО «Газпромнефть-Омский НПЗ»
    (АО «Газпромнефть-ОНПЗ»)
    ИНН 5501041254
    Адрес: 644040, г. Омск, проспект Губкина, 1
    Телефон (факс): +7 (3812) 690-222, +7 (3812) 63-11-88
    Web-сайт: http s://onpz. gazprom -neft.ru/
    E-mail: konc@omsk.gazprom-neft.ru

    Испытательный центр

    Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
    Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д.2а
    Телефон: +7 (843) 567-20-10; +7-800-700-78-68
    Факс: +7 (843) 567-20-10
    E-mail: gnmc@nefteavtomatika.ru

    Тип резервуаров - стальные вертикальные цилиндрические с номинальной вместимостью 1000 м3.

    Резервуары стальные вертикальные цилиндрические РВСП-1000 и РВС-1000 представляют собой металлический сосуд в форме вертикального цилиндра с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.

    Резервуар стальной вертикальный цилиндрический РВСП-1000 дополнительно оборудован плавающим покрытием.

    Заполнение и выдача нефтепродуктов осуществляется через приемнораздаточные устройства, расположенные в нижней части резервуара.

    Резервуары стальные вертикальные цилиндрические РВСП-1000 и РВС-1000 расположены на территории ТСБ-2 «Причал» АО «Газпромнефть-ОНПЗ».

    Общий вид резервуаров стальных вертикальных цилиндрических РВСП-1000 и РВС-1000 представлен на рисунке 1.

    Внешний вид. Резервуары стальные вертикальные цилиндрические (РВСП-1000, РВС-1000), http://oei-analitika.ru

    1

    с понтоном

    ---- к

    Во время грозы приближаться

    -и йвнВиеотводам ближе 4 м „4 | ЗАПРЕЩкШР __ /И

    Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических РВСП-1000 и РВС-1000

    Пломбирование резервуаров стальных вертикальных цилиндрических РВСП-1000 и РВС-1000 не предусмотрено.


    Таблица 3 -

    Наименование и условные обозначения

    Обозначение

    Кол-во

    Резервуар        стальной        вертикальный

    цилиндрический РВСП-1000 (зав. № 1)

    РВСП-1000

    1 шт.

    Резервуар        стальной        вертикальный

    цилиндрический РВС-1000 (зав. № 4)

    РВС-1000

    1 шт.

    Паспорт

    -

    2 экз.

    Градуировочная таблица

    -

    2экз.


    Таблица 1 -Метрологические характеристики

    Наименование характеристики

    Значение

    зав. №1

    зав. №4

    Номинальная вместимость, м3

    1000

    1000

    Пределы      допускаемой      относительной

    погрешности     определения     вместимости

    резервуара, %

    ±0,2

    Т аблица 2 - Т ехнические характеристики

    Наименование характеристики

    Значение

    зав. №1

    зав. №4

    Габаритные размеры, мм, не более

    - высота резервуара

    12265

    12260

    - диаметр

    10439

    10439

    Рабочая среда

    нефтепродукты

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -50 до +50
