Номер по Госреестру СИ: 80286-20
80286-20 Резервуары стальные вертикальные цилиндрические
(РВС-2000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-2000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-2000
Приказ Федерального агентства по техническому регулированию и метрологии (Рос-стандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости »
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Поверка
ПоверкаОсуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171 -12);
-
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171 -12);
-
- толщиномер ультразвуковой ТЭМП -УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
-
- штангенциркуль ШЦ -1-150-0,1 (регистрационный № 260-05);
-
- термометр ртутный стеклянный лабораторный ТЛ -6М № 2 КТ 1 (регистрационный № 298-92);
-
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Изготовитель
Акционерное общество «Нефтебаза «Красный Яр» (АО «Нефтебаза «Красный Яр»)
ИНН 5433162963
Адрес: 630533, Новосибирская обл., Новосибирский р-н, п. Красный Яр
Телефон: +7 (383) 303-00-00
Факс: +7 (383) 294-22-47
E-mail: info@rezervuar.ru
Заявитель
Публичное акционерное общество «НК «Роснефть»-Ямалнефтепродукт»(ПАО «НК «Роснефть»-Ямалнефтепродукт»)
ИНН 8901001325
Адрес: 629003, Ямало-Ненецкий автономный округ, г. Салехард, ул. Горького 25
Телефон: +7 (34922) 4-86-74
Факс: +7 (34922) 4-25-74
E-mail: ynp@yamal-np.ru
Испытательный центр
Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1
Телефон: +7 (495) 755-52-73
Факс: +7 (495) 785-09-71
E-mail: info@sibintek.ru
Резервуары стальные вертикальные цилиндрические РВС-2000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические РВС-2000 зав.№№ 51, 53, 54 расположены: Ямало-Ненецкий автономный округ, г. Салехард, Горького, 25, Нефтебаза ПАО «НК «Роснефть»-Ямалнефтепродукт».
Общий вид резервуаров стальных вертикальных цилиндрических РВС-2000 представлены на рисунке 1.

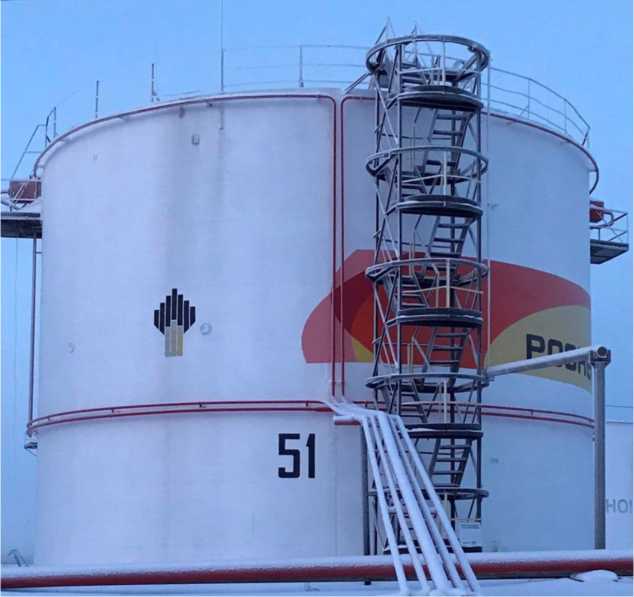

Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических РВС -2000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-2000 не предусмотрено.
Программное обеспечение отсутствует
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
2000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Средний срок службы, лет |
30 |
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
