Номер по Госреестру СИ: 88550-23
88550-23 Резервуары вертикальные стальные
(РВС)
Назначение средства измерений:
Резервуары вертикальные стальные РВС (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти или нефтепродуктов.
Внешний вид.
Резервуары вертикальные стальные
Рисунок № 1
Внешний вид.
Резервуары вертикальные стальные
Рисунок № 2
Внешний вид.
Резервуары вертикальные стальные
Рисунок № 3
Внешний вид.
Резервуары вертикальные стальные
Рисунок № 4
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта резервуара типографским способом. Нанесение знака утверждения типа на резервуар не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Основные сведения об изделии» паспорта
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
ПравообладательАкционерное общество «Нефтебаза «Красный Яр» (АО «Нефтебаза «Красный Яр»), ИНН 5433162963
Адрес: 630533, Новосибирская обл., Новосибирский р-н, п. Красный Яр
Телефон: +7 (383) 294-23-48, +7 (383) 294-24-42
Факс: +7(383) 294-22-47
E-mail: info@rezervuar.ru
Изготовитель
Акционерное общество «Нефтебаза «Красный Яр» (АО «Нефтебаза «Красный Яр»), ИНН 5433162963Адрес: 630533, Новосибирская обл., Новосибирский р-н, п. Красный Яр
Телефон: +7 (383) 294-23-48, +7 (383) 294-24-42
Факс: +7(383) 294-22-47
E-mail: info@rezervuar.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Юридический адрес: 117418, г. Москва, Нахимовский пр-т, д. 31
Адрес осуществления деятельности: 141600, Московская обл., г. Клин, ул. Дзержинского, д. 2
Телефон: +7 (496) 242-41-62
Факс: +7 (496) 247-70-70
Web-сайт: www.rostest.ru
E-mail: info.kln@rostest.ru
Правообладатель
Акционерное общество «Нефтебаза «Красный Яр» (АО «Нефтебаза «Красный Яр»), ИНН 5433162963Адрес: 630533, Новосибирская обл., Новосибирский р-н, п. Красный Яр
Телефон: +7 (383) 294-23-48, +7 (383) 294-24-42
Факс: +7(383) 294-22-47
E-mail: info@rezervuar.ru
Резервуары представляют собой установленные на железобетонном фундаменте вертикальные стальные сосуды цилиндрической формы со стационарной кровлей, оборудованной площадками и ограждениями.
Заполнение резервуара и выдача нефтепродукта производится через приемнораздаточные патрубки. Корпус каждого резервуара сварной, на первом поясе имеются люки-лазы для доступа внутрь резервуара при проведении зачистки и обслуживании и зачистное устройство. Каждый резервуар оборудован лестницей для доступа на кровлю. Кровля резервуара оборудована замерными и световыми люками, предохранительными и дыхательными клапанами, огневыми преградителями, молниеотводными и заземляющими устройствами. Также на кровле предусмотрены места установки средств измерений и контроля уровня нефти или нефтепродукта в резервуаре.
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения.
К данному типу резервуаров относятся шесть модификаций:
РВС-1000 - резервуары для нефтепродуктов, состоящие из 6 поясов, вместимостью 1000 м3, с заводскими номерами 200, 201, 202, 203, 204, 205;
РВС-1000 - резервуары для нефтепродуктов, состоящие из 8 поясов, вместимостью 1000 м3, с заводскими номерами 321, 322, 323, 324; 325, 326;
РВС-5000 - резервуары для нефтепродуктов, состоящие из 8 поясов, вместимостью 5000 м3, с заводскими номерами 241, 242, 243;
РВС-5000 - резервуар для нефтепродуктов, состоящий из 10 поясов, вместимостью 5000 м3, с заводским номером 244;
нефти или
номинальной
номинальной
номинальной
номинальной
РВС-20000 - резервуары для нефти, состоящие из 8 поясов, с вместимостью 20000 м3, с заводскими номерами 53, 54, 55, 60.
номинальной
Резервуары расположены на территории АО «ННК-Хабаровский НПЗ» по адресу: Хабаровский край, г. Хабаровск, ул. Металлистов, 17.
Нанесение знака поверки на резервуары не предусмотрено.
Заводские номера, идентифицирующие каждый экземпляр средства измерений, нанесены на корпуса резервуаров способом трафаретной печати и в технические паспорта резервуаров печатным способом.
Общий вид резервуаров вертикальных стальных РВС с указанием места нанесения заводского номера представлен на рисунках 1 - 4.

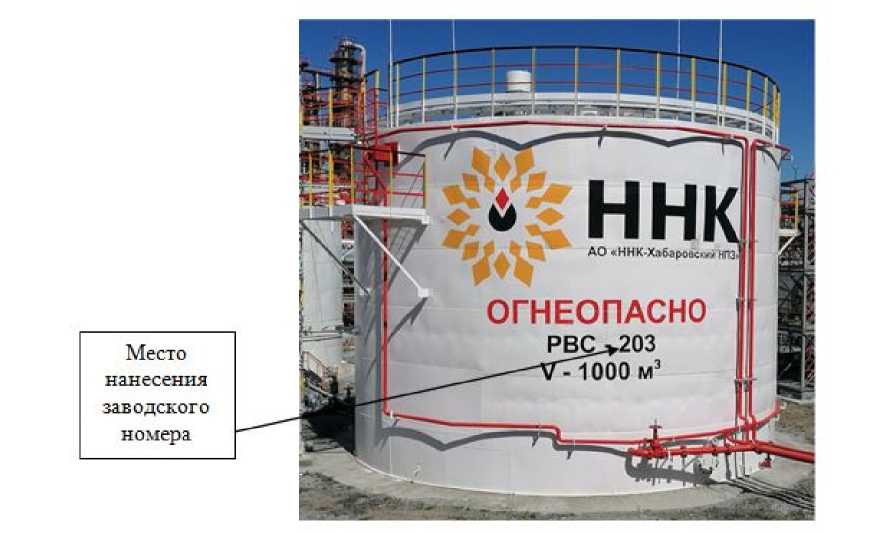

Рисунок 1 - Общий вид резервуаров модификаций РВС-1000 (с 6 поясами) с указанием места нанесения заводского номера

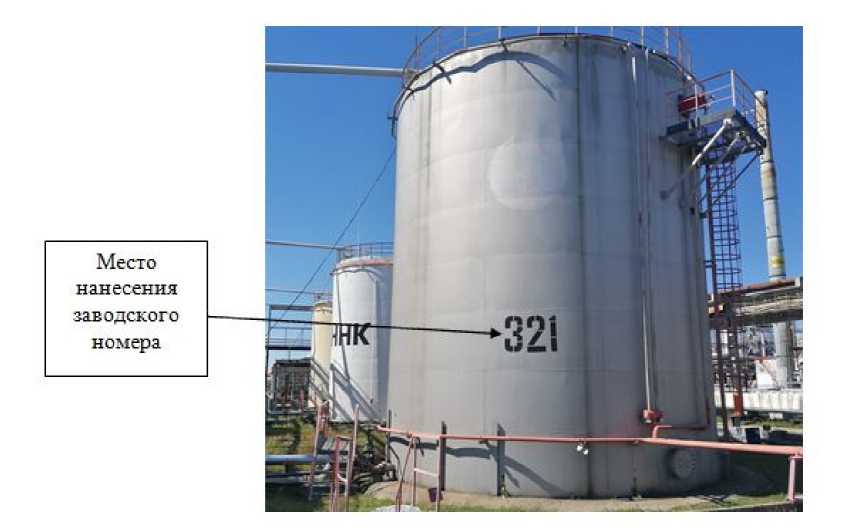

Рисунок 2 - Общий вид резервуаров модификаций РВС-1000 (с 8 поясами) с указанием места нанесения заводского номера

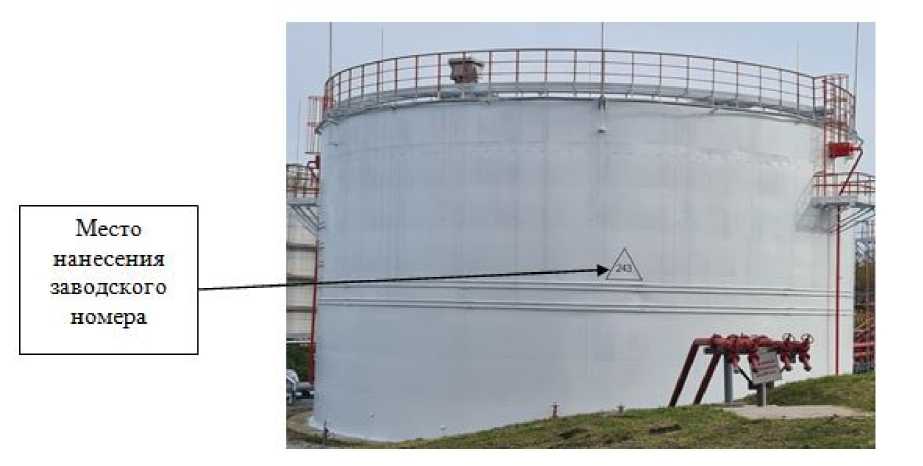

Рисунок 3 - Общий вид резервуаров модификаций РВС-5000 с указанием места нанесения заводского номера

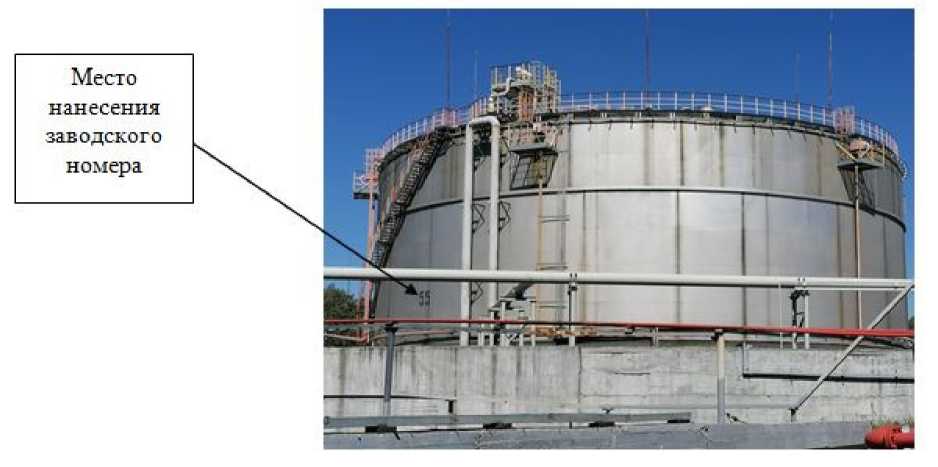

Рисунок 4 - Общий вид резервуаров модификаций РВС-20000 с указанием места нанесения заводского номера
Пломбирование резервуаров не предусмотрено.
Таблица 1 - Метрологические характеристики
Характеристика резервуара |
Значение |
Номинальная вместимость резервуара при температуре 20 °С, м3: - модификации РВС-1000 |
1000 |
- модификации РВС-5000 |
5000 |
- модификации РВС-20000 |
20000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара геометрическим методом, %: - модификации РВС-1000 |
±0,2 |
- модификаций РВС-5000 и РВС-20000 |
±0,1 |
Таблица 2 - Основные технические характеристики
Характеристика резервуара |
Значение |
Условия эксплуатации:
|
от -60 до +50 от 84 до 106,7 |
