Номер по Госреестру СИ: 80655-20
80655-20 Резервуар стальной вертикальный цилиндрический
(РВС-3000)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический РВС-3000 предназначен для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуар стальной вертикальный цилиндрический
Рисунок № 1
Программное обеспечение
отсутствует
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Лист № 3
Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-3000Приказ Федерального агентства по техническому регулированию и метрологии (Рос-стандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Поверка
Поверкаосуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171 -12);
-
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171 -12);
-
- толщиномер ультразвуковой ТЭМП -УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
-
- штангенциркуль ШЦ -1-150-0,1 (регистрационный № 260-05);
-
- термометр ртутный стеклянный лабораторный ТЛ -6М № 2 КТ 1 (регистрационный № 298-92);
-
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Изготовитель
Акционерное общество «Нефтебаза «Красный Яр» (АО «Нефтебаза «Красный Яр»)
ИНН 5433162963
Адрес: 630533, Новосибирская обл., Новосибирский р-н, п. Красный Яр
Телефон: +7 (383) 303-00-00
Факс: +7 (383) 294-22-47
E-mail: info@rezervuar.ru
Заявитель
Общество с ограниченной отв етственностью «РН-Ставропольнефтегаз»(ООО «РН-Ставропольнефтегаз»)
ИНН 2614019198
Адрес: 356880, Ставропольский край, Нефтекумский р-н, г. Нефтекумск, ул. 50 лет Пионерии, 5
Телефон: +7 (86558) 2-20-54
Факс: +7 (86558) 4-39-72
E-mail: stng@rosneft.ru
Испытательный центр
Общество с ограниченной ответственностью «Сибирская интернет компания»(ООО ИК «СИБИНТЕК»)
Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1
Телефон: +7 (495) 755-52-73
Факс: +7 (495) 785-09-71
E-mail: info@sibintek.ru
Резервуар стальной вертикальный цилиндрический РВС-3000 представляет собой стальной сосуд с днищем и крышей, оборудованный приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуар стальной вертикальный цилиндрический РВС-3000 (заводской № 106) расположен: Ставропольский край, Нефтекумский р-н, на 4,7 км южнее г. Нефтекумск по а/д г. Нефтекумск - с. Ачикулак, ООО «РН-Ставропольнефтегаз», ЦППН-1, НСПТН.

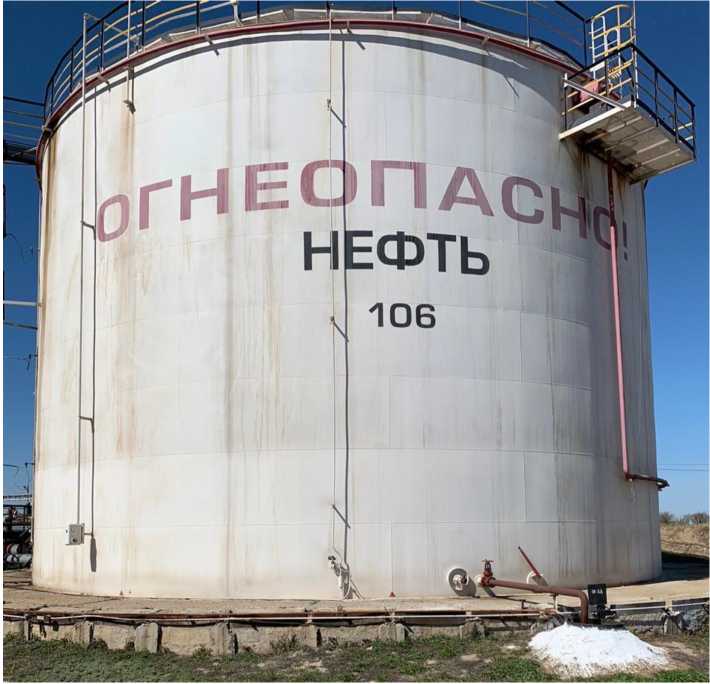

Общий вид резервуара стального вертикального цилиндрического РВС-3000 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-3000
Пломбирование резервуара стального вертикального цилиндрического РВС-3000 не предусмотрено.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
3000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Средний срок службы, лет |
30 |
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
