Сведения о средстве измерений: 80287-20 Резервуар стальной вертикальный цилиндрический

Номер по Госреестру СИ: 80287-20
80287-20 Резервуар стальной вертикальный цилиндрический
(РВС-1000)

Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический РВС-1000 предназначен для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

сертификация программного обеспечения
Внешний вид. Резервуар стальной вертикальный цилиндрический, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуар стальной вертикальный цилиндрический
Рисунок № 1

Общие сведения

Дата публикации - 17.01.2021
Срок свидетельства -
Номер записи - 179518
ID в реестре СИ - 1384905
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр")
Страна - РОССИЯ
Населенный пункт - Новосибирская обл., п. Красный Яр
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Резервуар стальной вертикальный цилиндрический (РВС-1000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79805-20

 Резервуары стальные вертикальные цилиндрические, РВСП-1000, РВС-1000
Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) 		ОТ
МП 		5 лет
80316-20

 Резервуар стальной вертикальный цилиндрический, РВСП-3000
Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) 		ОТ
МП 		5 лет
80287-20

 Резервуар стальной вертикальный цилиндрический, РВС-1000
Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) 		ОТ
МП 		5 лет
80286-20

 Резервуары стальные вертикальные цилиндрические, РВС-2000
Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) 		ОТ
МП 		5 лет
80753-20

 Резервуары стальные вертикальные цилиндрические, РВС-700
Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) 		ОТ
МП 		5 лет
80655-20

 Резервуар стальной вертикальный цилиндрический, РВС-3000
Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) 		ОТ
МП 		5 лет
82463-21

 Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-3000
Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) 		ОТ
МП 		5 лет
87369-22

 Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-5000
Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) 		ОТ
МП 		5 лет
88550-23

 Резервуары вертикальные стальные, РВС
Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) 		ОТ
МП 		5 лет
90591-23

 Резервуары вертикальные стальные цилиндрические, РВС
Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) 		ОТ
МП 		5 лет
90592-23

 Резервуары вертикальные стальные цилиндрические, РВСП-2000
Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) 		ОТ
МП 		5 лет
91219-24

 Резервуары стальные вертикальный цилиндрические, РВС-2000
Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр") (РОССИЯ Новосибирская обл., п. Красный Яр) 		ОТ
МП 		5 лет
Отчет - V_24 Количество поверок средств измерений в ФГИС АРШИН по разделам областей измерений

Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.

На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.

Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).

При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Стоимость 200 руб. или по подписке

Кто поверяет Резервуар стальной вертикальный цилиндрический (РВС-1000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Резервуар стальной вертикальный цилиндрический (РВС-1000)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

отсутствует


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

отсутствуют


Нормативные и технические документы

Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-1000

Приказ Федерального агентства по техническому регулированию и метрологии (Рос-стандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для

3 средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости »

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки

Поверка

Поверка

Осуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

  • - рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171 -12);

  • - рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171 -12);

  • - толщиномер ультразвуковой ТЭМП -УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);

  • - штангенциркуль 1ШI -1-150-0,1 (регистрационный № 260-05);

  • - термометр ртутный стеклянный лабораторный ТЛ -6М № 2 КТ 1 (регистрационный № 298-92);

  • - линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.


Изготовитель


Акционерное общество «Нефтебаза «Красный Яр» (АО «Нефтебаза «Красный Яр») ИНН 5433162963
Адрес: 630533, Новосибирская обл., Новосибирский р-н, п. Красный Яр
Телефон: +7 (383) 303-00-00
Факс: +7 (383) 294-22-47
E-mail: info@rezervuar.ru

Заявитель

Публичное акционерное общество «НК «Роснефть»-Ямалнефтепродукт»
(ПАО «НК «Роснефть»-Ямалнефтепродукт»)
ИНН 8901001325
Адрес: 629003, Ямало-Ненецкий автономный округ, г. Салехард, ул. Горького 25 Телефон: +7 (34922) 4-86-74
Факс: +7 (34922) 4-25-74
E-mail: ynp@yamal-np.ru

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания»
(ООО ИК «СИБИНТЕК»)
Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1
Телефон: +7 (495) 755-52-73
Факс: +7 (495) 785-09-71
E-mail: info@sibintek.ru

Резервуар стальной вертикальный цилиндрический РВС-1000 представляет собой стальной сосуд с днищем и крышей, оборудованный приемо-раздаточными патрубками и технологическими люками.

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.

Резервуар стальной вертикальный цилиндрический РВС-1000 (заводской № 6) расположен: Ямало-Ненецкий автономный округ, г. Лабытнанги, район «Геофизики», промзона, Нефтебаза ПАО «НК «Роснефть»-Ямалнефтепродукт».

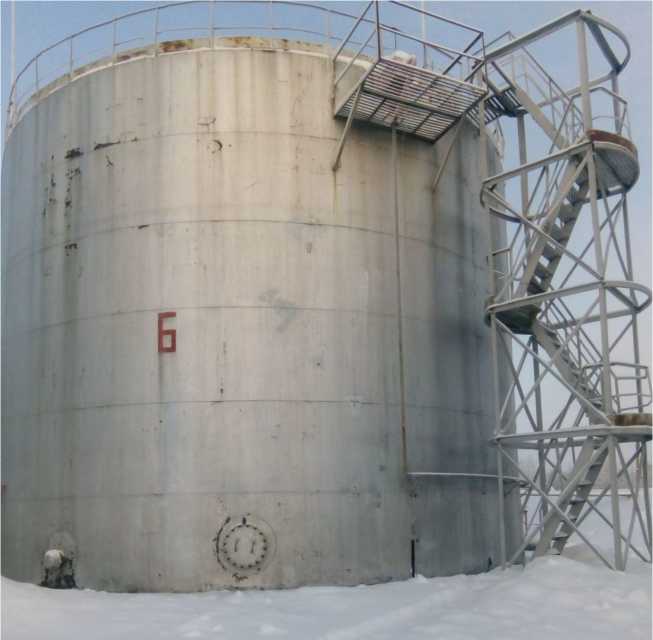

Общий вид резервуара стального вертикального цилиндрического РВС-1000 представлен на рисунке 1.

Внешний вид. Резервуар стальной вертикальный цилиндрический (РВС-1000), http://oei-analitika.ru

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-1000

Пломбирование резервуара стального вертикального цилиндрического РВС-1000 не предусмотрено.

Программное обеспечение отсутствует


Таблица 3 -

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический

РВС-1000

1 шт.

Паспорт

-

1 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

1000

Пределы допускаемой относительной погрешности определения вместимости резервуара, %

±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет

30

Условия эксплуатации:

  • - температура окружающего воздуха, оС

  • - атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7
