Номер по Госреестру СИ: 82463-21
82463-21 Резервуары стальные вертикальные цилиндрические
(РВС-1000, РВС-3000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-3000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-3000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемораздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Заводской номер резервуара наносится аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.
Резервуары стальные вертикальные цилиндрические РВС-1000 зав.№ Е-8, РВС-3000 зав.№№ Е-6/1, Е-6/2, Е-7, Е-9/1, Е-9/2, Е-10 расположены: Томская обл., г. Томск, ул. Причальная, 11, АО «Томскнефтепродукт» ВНК, Томская перевалочная нефтебаза.
Общий вид резервуаров стальных вертикальных цилиндрических РВС-1000, РВС-3000 представлены на рисунке 1-2.

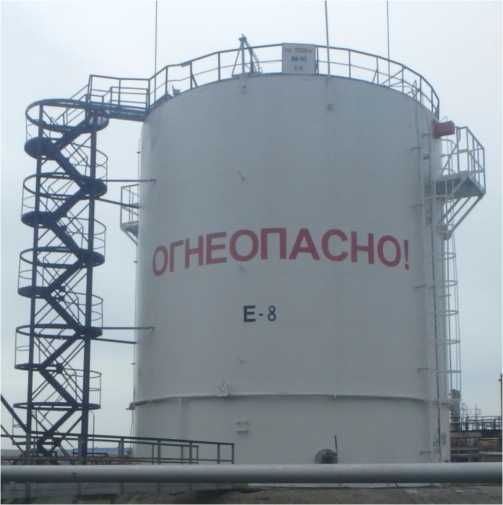

Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических РВС-1000

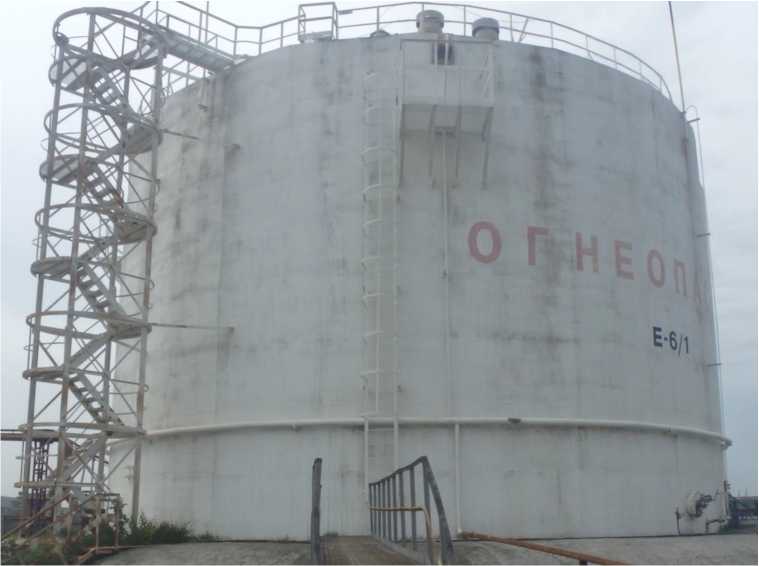

Рисунок 2 - Общий вид резервуаров стальных вертикальных цилиндрических РВС-3000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-1000, РВС-3000 не предусмотрено.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
РВС-1000 |
РВС-3000 | |
Номинальная вместимость, м3 |
1000 |
3000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,20 |
±0,20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Средний срок службы, лет |
30 |
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
