Номер по Госреестру СИ: 90914-23
90914-23 Измерители скорости газового потока ультразвуковые
(ETL-F Ultra)
Назначение средства измерений:
Измерители скорости газового потока ультразвуковые ETL-F Ultra (далее - измерители) предназначены для непрерывных измерений скорости газового потока в дымовых трубах и технологических газоходах предприятий.
Внешний вид.
Измерители скорости газового потока ультразвуковые
Рисунок № 1
Внешний вид.
Измерители скорости газового потока ультразвуковые
Рисунок № 2
Внешний вид.
Измерители скорости газового потока ультразвуковые
Рисунок № 3
Общие сведения
Дата публикации - 28.12.2023
Срок свидетельства - 27.12.2028
Номер записи - 192821
ID в реестре СИ - 1413321
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. ETL-F Ultra Ех, мод. ETL-F Ultra,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб")
Страна - РОССИЯ
Населенный пункт - г. Санкт- Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок - 43
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 22
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1313 дн.
Приказы РСТ, где упоминается данный тип СИ
№2818 от 2023.12.27 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1126 от 2024.04.27 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№876 от 2025.04.30 Приказ №876 от 30.04.2025 ПРИКАЗ о внесении изменений в сведения об утвержденном типе СИ (1)
Наличие аналогов СИ: Измерители скорости газового потока ультразвуковые (ETL-F Ultra)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79375-20 03.11.2030 |
Комплексы постоянного контроля выбросов, КПКВ Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб") (РОССИЯ г. Санкт- Петербург) |
ОТ МП |
1 год |
|
89451-23 05.07.2028 |
Газоанализаторы многокомпонентные, FTIRGAS 22 Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб") (РОССИЯ г. Санкт- Петербург) |
ОТ МП |
1 год |
|
90914-23 27.12.2028 |
Измерители скорости газового потока ультразвуковые, ETL-F Ultra Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб") (РОССИЯ г. Санкт- Петербург) |
ОТ МП |
4 года |
|
91287-24 07.02.2029 |
Комплекты светофильтров, ETL-S Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб") (РОССИЯ г. Санкт- Петербург) |
ОТ МП |
2 года |
|
93369-24 02.10.2029 |
Газоанализаторы, ETL-GAS Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб") (РОССИЯ г. Санкт- Петербург) |
ОТ МП |
1 год |
|
94197-24 24.12.2029 |
Анализаторы пыли, ETL-D Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб") (РОССИЯ г. Санкт- Петербург) |
ОТ МП |
1 год |
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Измерители скорости газового потока ультразвуковые (ETL-F Ultra)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 43 | 14 | 43 | 0 | 0 | 43 | 43 | 0 |
Стоимость поверки Измерители скорости газового потока ультразвуковые (ETL-F Ultra)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Измерители имеют встроенное программное обеспечение (ПО), которое осуществляет следующие функции:
- обработка измерительной информации от датчиков;
- расчет результатов измерений по данным от датчиков;
- отображение результатов измерений на дисплее;
- навигация в меню ПО;
- передача результатов измерений по интерфейсам связи;
- контроль общих неисправностей (связь, конфигурация).
Влияние ПО измерителей учтено при нормировании метрологических характеристик.
Измерители имеют защиту встроенного программного обеспечения от преднамеренных
или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
S4.02E |
|
Номер версии (идентификационный номер) ПО, не ниже |
Н1.х п |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
|
1) Где «х» принимает значения от 0 до 9 и не относится к метрологически значимой части ПО. | |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку, расположенную на боковой стенке контроллерного блока.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Эксплуатация» документа «Измерители скорости газового потока ультразвуковые ETL-F Ultra. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная Приказом Росстандарта от 25 ноября 2019 г. № 2815;
ТУ 26.51.52-012-60997399-2022. Измерители скорости газового потока ультразвуковые ETL-F Ultra. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Евротехлаб» (ООО «Евротехлаб»), г. Санкт-Петербург
ИНН 7806410090
Юридический адрес: 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216
Телефон: (812) 309-00-77, факс: (812) 309-00-77
Web-сайт: www.evrotechlab.ru
E-mail: office@evrotechlab.ru
Изготовитель
Общество с ограниченной ответственностью «Евротехлаб» (ООО «Евротехлаб»), г. Санкт-Петербург
ИНН 7806410090
Адрес: 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216
Телефон: (812) 309-00-77, факс: (812) 309-00-77
Web-сайт: www.evrotechlab.ru
E-mail: office@evrotechlab.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Евротехлаб» (ООО «Евротехлаб»), г. Санкт-Петербург
ИНН 7806410090
Юридический адрес: 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216
Телефон: (812) 309-00-77, факс: (812) 309-00-77
Web-сайт: www.evrotechlab.ru
E-mail: office@evrotechlab.ru
К настоящему типу средств измерений относятся измерители следующих моделей: ETL-F Ultra - общепромышленная и ETL-F Ultra Ex - взрывозащищенная, датчики выпускаются двух типоразмеров (1 или 2) для разных диаметров газохода.
Принцип действия - ультразвуковой. Принцип основан на разнице во времени при распространении ультразвука в прямом и обратном направлениях потока газа. Два ультразвуковых датчика по отдельности измеряют время прохождения ультразвуковых волн в прямом и обратном направлениях потока газа. Сигнал в газовой среде между ультразвуковыми датчиками распространяется с разной скоростью, и эта разница во времени используется для вычисления скорости газового потока.
Конструктивно измерители состоят из одной или двух пар датчиков и контроллерного блока. Датчики выполнены в цилиндрическом стальном корпусе с фиксирующими и регулирующими устройствами для установки на стенки трубопровода друг напротив друга, под углом к оси трубопровода. Датчики одновременно передают и принимают ультразвуковые сигналы, направленные с противоположной стороны. Датчики имеют пневматические разъемы для подключения трубопровода для продувки от источника сжатого газа.
Контроллерный блок выполнен в виде навесного шкафа или взрывозащищенной оболочки, внутри которых расположены управляющий блок с жидко-кристаллическим дисплеем и кнопками управления, блок питания, нагревательный элемент, клеммы электрических подключений. Контроллерный блок выполняет функции управления датчиками, отвечает за сбор и обработку измерительной информации, отображение результатов измерений, формирование выходных сигналов и диагностику неисправностей.
Вывод результатов измерений осуществляется на дисплей контроллерного блока, по аналоговому интерфейсу (4-20) мА или цифровому протоколу связи Modbus-RTU.
Пломбирование корпусов датчиков и контроллерного блока от несанкционированного доступа не предусмотрено.
Серийный номер наносится типографским способом в буквенно-цифровом формате на маркировочную табличку, расположенную на боковой стенке контроллерного блока и датчиков.
Общий вид измерителей представлен на рисунках 1 и 2, общий вид маркировочной таблички с местом нанесения заводского номера и знака утверждения типа - на рисунке 3.
Нанесение знака поверки на измерители не предусмотрено.

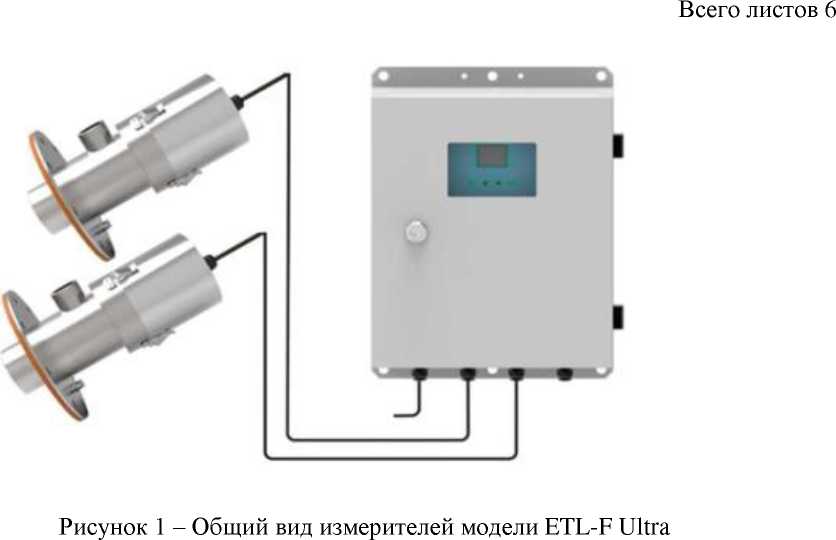

Рисунок 1 - Общий вид измерителей модели ETL-F Ultra

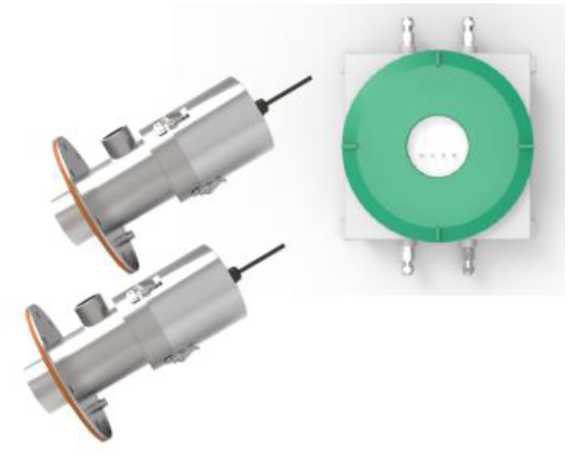

Рисунок 2 - Общий вид измерителей модели ETL-F Ultra Ех
Место нанесения
серийного номера
Место
нанесения знака
утверждения типа
Рисунок 3 - Общий вид маркировочной таблички
Таблица 5 - Комплектность измерителей
|
Наименование |
Обозначение |
Количество |
|
Измеритель скорости ультразвуковой |
ETL-F Ultra |
1 шт. |
|
Воздуходувка 1) |
ETL 120 |
1 шт. |
|
Комплект монтажных принадлежностей |
- |
1 шт. |
|
Руководство по эксплуатации |
ETL-F Ultra РЭ |
1 экз. |
|
Паспорт |
ETL-F Ultra ПС |
1 экз. |
|
Поставляется по отдельному заказу. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости газового потока, м/с |
от 0,05 до 40 |
|
Пределы допускаемой приведенной 1) погрешности в поддиапазоне измерений от 0,05 до 0,3 м/с включ., % |
±20 |
|
Пределы допускаемой приведенной 1) погрешности в поддиапазоне измерений св. 0,3 до 4 м/с включ., % |
±3 |
|
Пределы допускаемой относительной погрешности в поддиапазоне измерений св. 4 до 40 м/с, % |
±3 |
|
1) Нормирующее значение - верхний предел поддиапазона измерений, в котором нормированы пределы приведенной погрешности. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Длина акустического пути для датчика, м:
|
от 0,6 до 16 от 0,6 до 30 |
|
Условия эксплуатации:
|
от -50 до +55 до 95 от 84,0 до 106,7 |
|
Напряжение питания переменным током частотой (50±1) Гц, В |
от 207 до 253 |
|
Потребляемая мощность, Вт, не более |
250 |
|
Маркировка взрывозащиты: 1)
|
1Ех d IIC Тб Gb X Ex tb ШС Т80оС Db X 1Ex mb IIC T6 Gb X Ex mb IIIC T80C Db X |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка до отказа, ч, не менее |
100000 |
|
п По ГОСТ 31610.0-2014 (IEC 60079-0:2011) для моделей ETL-F Ultra Ex. | |
Таблица 4 - Габаритные размеры и масса
|
Элемент измерителя |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | ||
|
Контроллерный блок | ||||
|
модель ETL-F Ultra |
180 |
315 |
405 |
8 |
|
модель ETL-F Ultra Ех |
200 |
350 |
405 |
15 |
|
Датчик | ||||
|
типоразмер 1 |
210 |
180 |
180 |
4,1 |
|
типоразмер 2 |
300 |
200 |
200 |
5,5 |
