Наименование

Обозначение

Количество

Комплекс постоянного контроля выбросов КПКВ¹⁾

ТУ 26.51-006-60997399-19

1 комплект

Документация:

Руководство по эксплуатации

ETL200. 9000/2019. РЭ

1 экз.

Руководством пользователя ССОД-ПК

ETL. 200.9000.10. РП

1 экз.

Руководством пользователя ССОД -ПЛК

ETL. 200.9000.20. РП

1 экз.

Паспорт

ETL200. 9000/2019. ПС

1 экз.

Методика поверки

МП-242-2344-2020

1 экз.

¹⁾ Модификация комплекса КПКВ 1 или КПКВ II определяется при заказе

Измерительный канал (определяемые компоненты)

Диапазоны показаний массовой концентрации (объемной доли), мг/м³ (% об.)

Диапазоны измерений¹⁾ массовой концентрации, (объемной доли), мг/м³ (% об.)

Пределы допускаемой погрешности в условиях эксплуатации²⁾, %

приведенной³)

относитель ной

Модификация КПКВ I (газоанализатор MGA 12)

Оксид углерода (СО)

от 0 до 150

от 0 до 30 включ.

±20

-

св. 30 до 150

-

±20

от 0 до 1000

от 0 до 100 включ.

±10

-

св. 100 до 1000

-

±10

от 0 до 3000

от 0 до 300 включ.

±8

-

св. 300 до 3000

-

±8

Оксид азота (NO)

от 0 до 250

от 0 до 25 включ.

±20

-

св. 25 до 250

-

±20

от 0 до 1000

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

от 0 до 3000

от 0 до 300 включ.

±15

-

св. 300 до 3000

-

±15

Диоксид азота (NO2)

от 0 до 200

от 0 до 20 включ.

±20

-

св. 20 до 200

-

±20

от 0 до 1000

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

Сумма оксидов азота NOx ⁴⁾

(в пересчете на

от 0 до 600

от 0 до 60 включ.

±20

-

св. 60 до 600

-

±20

от 0 до 2500

от 0 до 250 включ.

±15

-

Измерительный канал

(определяемые компоненты)

NO2)

Диапазоны показаний массовой концентрации (объемной доли), мг/м³ (% об.)

Диапазоны измерений¹⁾ массовой концентрации, (объемной доли), мг/м³ (% об.)

Пределы допускаемой погрешности в условиях эксплуатации²⁾, %

приведенной³⁾

относитель ной

св. 250 до 2500

-

±15

Измерительный канал

(определяемые

компоненты)

Диапазоны показаний массовой концентрации (объемной доли), мг/м³ (% об.)

Диапазоны измерений¹⁾ массовой концентрации, (объемной доли), мг/м³ (% об.)

Пределы допускаемой погрешности в условиях эксплуатации²⁾, %

приведенной³⁾

относитель ной

Диоксид серы (SO)

от 0 до 200

от 0 до 40 включ.

±20

-

св. 40 до 200

-

±20

от 0 до 1000

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

от 0 до 3000

от 0 до 300 включ.

±15

-

св. 300 до 3000

-

±15

Диоксид углерода (СО2)

(от 0 до 20) % об.

от 0 до 5 включ.

±8

-

св. 5 до 20 (% об.)

-

±8

Кислород (О2)

(от 0 до 5) % об.

от 0 до 5 включ.

±8

-

(от 0 до 25) % об.

от 0 до 5 включ.

±8

-

св. 5 до 25 (% об.)

-

±8

Сероводород (H2S)⁵⁾

от 0 до 50

от 0 до 10 включ.

± 25

-

св. 10 до 50

-

± 25

Метан (СН4)

от 0 до 250

от 0 до 25 включ.

±15

-

св. 25 до 250

-

±15

от 0 до 500

от 0 до 50 включ.

±15

-

св. 50 до 500

-

±15

от 0 до 3000

от 0 до 300 включ.

±10

-

св. 300 до 3000

-

±10

от 0 до 1 % (об.)

от 0 до 0,1 включ.

±6

-

св. 0,1 до 1 % (об.)

-

±6

Модификация КПКВ II (газоанализатор МСА10)

Оксид углерода (СО)

от 0 до 75

от 0 до 10 включ.

±20

-

св. 10 до 75

-

±20

от 0 до 300

от 0 до 30 включ.

±15

-

св. 30 до 300

-

±15

Оксид углерода (СО)

от 0 до 1000

от 0 до 100 включ.

±10

-

св. 100 до 1000

-

±10

от 0 до 11500

от 0 до 1150 включ.

±8

-

св. 1150 до 11500

-

±8

Оксид азота (NO)

от 0 до 200

от 0 до 20 включ.

±20

-

св. 20 до 200

-

±20

от 0 до 400

от 0 до 40 включ.

±20

-

св. 40 до 400

-

±20

от 0 до 1000

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

от 0 до 3000

от 0 до 300 включ.

±15

-

св. 300 до 3000

-

±15

Диоксид азота (NO)

от 0 до 100

от 0 до 10 включ.

±20

-

св. 10 до 100

-

±20

от 0 до 1000

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

от 0 до 2000

от 0 до 200 включ.

±15

-

св. 200 до 2000

-

±15

Измерительный канал

(определяемые

компоненты)

Диапазоны показаний массовой концентрации (объемной доли), мг/м³ (% об.)

Диапазоны измерений¹⁾ массовой концентрации, (объемной доли), мг/м³ (% об.)

Пределы допускаемой погрешности в условиях эксплуатации²⁾, %

приведенной³⁾

относитель ной

Сумма оксидов азота NOx ⁴⁾

(в пересчете на

NO2)

от 0 до 400

от 0 до 40 включ.

±20

-

св. 40 до 400

-

±20

от 0 до 2500

от 0 до 250 включ.

±15

-

св. 250 до 2500

-

±15

Аммиак (ЫНз)

от 0 до 10

от 0 до 2 включ.

±25

-

св. 2 до 10

-

±25

от 0 до 50

от 0 до 5 включ.

±20

-

св. 5 до 50

-

±20

от 0 до 500

от 0 до 50 включ.

±20

-

св. 50 до 500

-

±20

Закись азота

(N2O)

от 0 до 50

от 0 до 5 включ.

±20

-

св. 5 до 50

-

±20

от 0 до 1000

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

от 0 до 3000

от 0 до 300 включ.

±15

-

св. 300 до 3000

-

±15

Диоксид серы (SO)

от 0 до 75

от 0 до 10 включ.

±20

-

св. 10 до 75

-

±20

от 0 до 300

от 0 до 30 включ.

±20

-

св. 30 до 300

-

±20

Диоксид серы (SO)

от 0 до 1000

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

от 0 до 2500

от 0 до 250 включ.

±15

-

св. 250 до 2500

-

±15

от 0 до 11 000

от 0 до 1000 включ.

±10

-

св. 1000 до 11000

-

±10

Фтористый водород (HF)

от 0 до 50

от 0 до 5 включ.

±25

-

св. 5 до 50

-

±25

Хлористый водород (HCl)

от 0 до 15

от 0 до 5включ.

±25

-

св. 5 до 15

-

±25

от 0 до 90

от 0 до 15 включ.

±20

-

св. 15 до 90

-

±20

от 0 до 1000

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

от 0 до 5000

от 0 до 500 включ.

±15

-

св. 500 до 5000

-

±15

Диоксид углерода (СО2)

(от 0 до 25) % об.

от 0 до 5 включ.

±8

-

св. 5 до 25 (% об.)

-

±8

Метан (СН4)

от 0 до 50

от 0 до 10 включ.

±20

-

св. 10 до 50

-

±20

от 0 до 500

от 0 до 50 включ.

±15

-

св. 50 до 500

-

±15

Кислород (О2)

(от 0 до 25) % об.

от 0 до 5 включ.

±8

-

св. 5 до 25 (% об.)

-

±8

Пары воды (Н2О)

(от 0 до 40) % об.

от 0 до 10 включ.

±25

-

св. 10 до 40 (% об.)

-

±25

Измерительный канал (определяемые компоненты)

Диапазоны показаний массовой концентрации (объемной доли), мг/м³ (% об.)

Диапазоны измерений¹⁾ массовой концентрации, (объемной доли), мг/м³ (% об.)

Пределы допускаемой погрешности в условиях эксплуатации²⁾, %

приведенной³⁾

относитель ной

Блок измерительный влажности (трансмиттер точки росы Vaisa

la DRYCAP® D

MT345)

Пары воды

(Н2О)

(от 0 до 30) % об.

от 0 до 10 включ.

±25

-

св. 10 до 30 (% об.)

-

±25

• ¹⁾ Конкретные компоненты и диапазоны измерений определяются при заказе и указываются в паспорте на комплекс. При отличии верхнего значения 2-го диапазона измерений от указанных в таблице, выбирают тот диапазон, который включает это верхнее значение.

Номинальная цена единицы наименьшего разряда измерительных каналов:

0,1 мг/м³ - для всех компонентов (кроме О2 и Н2О) в диапазоне от 0 до 10 мг/м³; 1 мг/м^3- для остальных диапазонов; 0,01 % об. - для О2; 0,1 % об. - для Н2О;

• ²⁾ В соответствии с Приказом Минприроды России № 425 от 07.12.2012;

• ³⁾ Приведенные к верхнему пределу диапазона измерений;

• ⁴⁾ Сумма оксидов азота NOx (в пересчете на NO2) является расчетной величиной. Массовая концентрация оксидов азота (Смк) в пересчете на NO2 рассчитывается по формуле: Cnok=Cno2+1,53^Cno, где Cno2 и Cno — измеренные значения массовой концентрации диоксида азота и оксида азота, мг/м³, соответственно.

• ⁵⁾ Применение в средах с содержанием неизмеряемых компонентов по таблице 9.

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от предела допускаемой погрешности

0,5

Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой погрешности

±0,5

Время прогрева, мин, не более

120

Предел допускаемого времени установления выходного сигнала (Т0,9), с (время одного цикла без учета транспортного запаздывания)

300

Нормальные условия измерений:

• - температура окружающего воздуха, °C

• - относительная влажность окружающего воздуха, %

• - диапазон атмосферного давления, кПа

от +15 до +25

от 30 до 80 от 98 до 104,6

Наименование средства измерений (регистрационный номер)

Диапазоны измерений¹⁾ массовой концентрации пыли, мг/м³

Пределы допускаемой относительной погрешности²⁾ , %

Пылеизмерители лазерные

ЛПИ-05 (47934-11)

от 20 до 10000

±20

Анализатор пыли D-R модели

D-R 220; D-R 290

от 0,1 до 5000

±20

Наименование средства измерений (регистрационный номер)

Диапазоны измерений¹⁾ массовой концентрации пыли, мг/м³

Пределы допускаемой относительной погрешности²⁾ , %

D-R 320; D-R 808

от 0,1 до 200

±20

D-R 820F

от 0,1 до 500

±20

D-R 800

от 0,5 до 500

±20

¹⁾ Номинальная цена единицы наименьшего разряда измерительного канала:

0,01 мг/м³ (в диапазоне от 0 до 1 мг/м³); 0,1 мг/м³ 1 мг/м³ (для остальных диапазонов).

(в диапазоне св.1 до 10 мг/м³);

²⁾ При условии градуировки пылемера, установленного на объекте, в соответствии с

ГОСТ Р ИСО 9096 «Выбросы стационарных источников. Определение массовой концентрации твердых частиц ручным гравиметрическим методом».

Наименование средства измерений (регистрационный номер)

Диапазоны измерений температуры¹⁾, °С

Пределы допускаемой приведенной погрешности, %

Пределы допускаемого отклонения ТС от НСХ ,°С

Термопреобразователи с унифицированным выходным сигналом ТСПУ-205 (68499-17)

от 0 до +500

±0,5

-

Т ермопреобразователи универсальные ТПУ 0304 (50519-17)

от 0 до +600

±0,5

-

Преобразователи температуры Метран-280, Метран-280-Ех модели

от -50 до +500

±0,4

Метран-281

св. +500 до +1000

±0,3

-

Метран-288

от -50 до +500

±0,4

-

(23410-13)

св. +500 до +1200

±0,3

-

Термопреобразователи сопротивления платиновые Sensy Temp серий TSA, TSC,

TSP (69355-17)

от -50 до +600

-

±(0,3+0,005|t|)

Т ермопреобразователи сопротивления

TR10-D/TR10-C (64818-16)

от -200 до +600

-

±(0,3+0,005|t|)

Т ермопреобразователи сопротивления ТС (58808-14)

от -196 до +600

-

±(0,3+0,005|t|)

¹⁾ Номинальная цена единицы наименьшего разряда измерительного канала

температуры 0,1 ^оС

Наименование средства измерения (регистрационный номер)

Диапазоны измерений ¹⁾ абсолютного давления, кПа

Пределы допускаемой основной приведенной погрешности, %

Пределы допускаемой дополнительной приведенной погрешности²⁾,%

Преобразователи давления измерительные АИР-20/М2³⁾ (63044-16)

от 0 до 150

±0,5

±0,25

Преобразователи давления измерительные S-10, S-11³⁾ (38288-13)

от 0 до 150

±0,5

±0,4

Преобразователи давления измерительные 2600Т модификации 261³⁾ (69141-17)

от 0 до 150

±0,5

±0,4

¹⁾ Номинальная цена

единицы наименьшего разряда измерительного канала

давления 0,1 кПа.

• ²⁾ От влияния температуры на каждые 10 ^оС

• ³⁾ Пределы допускаемой приведенной погрешности в условиях эксплуатации

±0,9 %

Наименование средства измерения (регистрационный номер)

Диапазоны измерений ⁵⁾ скорости, м/с

Пределы допускаемой погрешности в условиях эксплуатации

приведенной, %

относительной, %

Измеритель скорости газового потока FMD 09 (64021-16)

от 3 до 30

-

±2

Измеритель скорости потока D-FL 200, D-FL 220 (53691-13)

от 0,1 до 40¹⁾

±3

-

Расходомеры газа

ультразвуковые FLOWSIC 100

(43980-10)

от 0,1 до 0,3

-

±2²)

-

±1³)

от 0,3 до 120

-

±1,5²⁾

-

±1³)

Измеритель расхода и скорости газового потока ИС-14.М⁴⁾ (65860-16)

от 0,2 до 5 включ.

-

± ^0,2 • 100

V

св. 5 до 50

-

±3

• ¹⁾ Относительная погрешность в условиях эксплуатации не более ±10 % в диапазоне измерений от 12 до 40 м/с;

• ²⁾ При однолучевом исполнении;

• ³⁾ При двухлучевом исполнении;

• ⁴⁾ Где V - скорость газового потока, м/с;

• ⁵⁾ Номинальная цена единицы наименьшего разряда измерительного канала скорости 0,01 м/с (для диапазона от 0,1 до 10 м/с); 0,1 м/с/( для остальных диапазонов); 1 м³/ч (для объемного расхода).

Наименование характеристики

Значение

Напряжение питания однофазным переменным током частотой (50±1) Гц, В

от 207 до 253

Потребляемая мощность, кВт, не более

5

Средняя наработка на отказ в условиях эксплуатации, с учетом технического обслуживания, ч (при доверительной вероятности Р=0,95)

24000

Средний срок службы, лет

10

Условия эксплуатации при установке КПКВ в контейнере

- диапазон температуры окружающей среды, °С

от -60 до +60

Условия эксплуатации внутри контейнера:

- диапазон температуры окружающей среды, °С

от +10 до +35

- диапазон атмосферного давления, кПа

от 84,0 до 106,7

- относительная влажность окружающего воздуха при температуре +35 °С (без конденсации влаги), %, не более

90

Параметры анализируемой газовой среды:

- температура анализируемой среды, °С, не более

+1200

- абсолютное давление, кПа, не более

150

- объемная доля паров воды (при температуре не более +200 °С, без конденсации влаги), %, не более

40

- массовая концентрация взвешенных частиц, мг/м³, не более

1)

- содержание химически активных газов (NH3, NO, NO2, SO2) для датчика сероводорода, не более

ПДКв.р.з. ²⁾

Диапазон температуры пробоотборного зонда с обогреваемой линией, °С

от +110 до +185

• ¹⁾ В соответствии с верхним значением диапазона измерений анализаторов пыли, приведенных в таблице 5

• ²⁾ ПДКв.р.з. - предельно-допустимая концентрация компонентов в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005-88

Наименование элемента комплекса

Габаритные размеры, мм, не более

Масса, кг, не более

длина

ширина

высота

диаметр

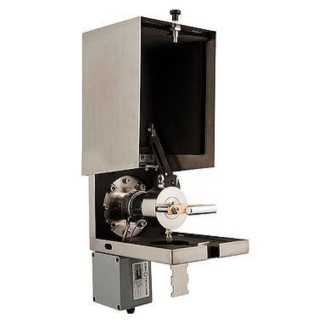

Пробоотборный зонд

470

227

350

-

20

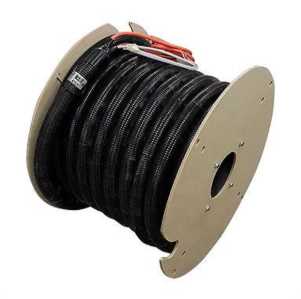

Линии транспортировки пробы подогреваемые

по

заказу

-

-

по

заказу

-

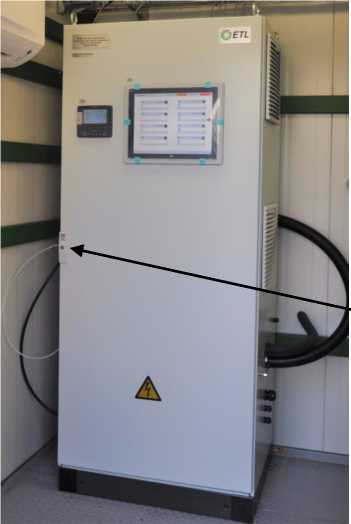

Шкаф газоаналитического канала модификаций КПКВ1 и КПКВ II (с газоанализаторами MGA 12 и МСА10)

600

800

2100

-

250

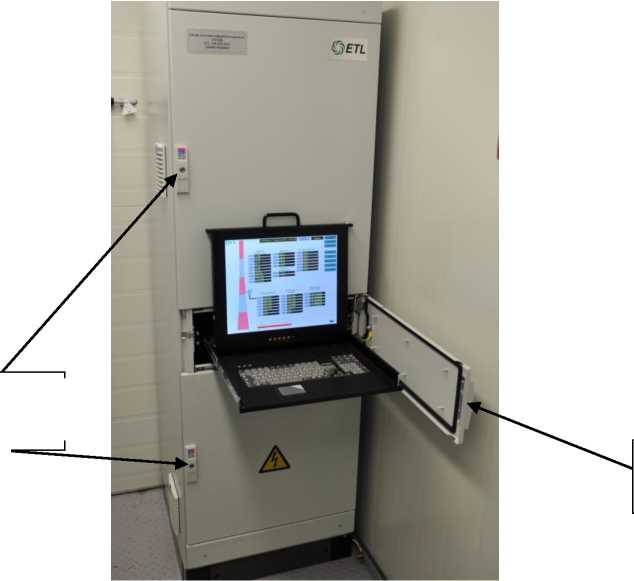

Шкаф с системой сбора и обработки данных (ССОД)

600

800

2100

-

250
