Номер по Госреестру СИ: 91287-24
91287-24 Комплекты светофильтров
(ETL-S)
Назначение средства измерений:
Комплекты светофильтров ETL-S (далее - комплекты) предназначены для воспроизведения и передачи единицы спектрального коэффициента направленного пропускания (СКНП) при поверке, калибровке и испытаниях в целях утверждения типа анализаторов пыли ETL-D и других средств измерений, имеющих аналогичную конструкцию.
Комплекты применяются в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм, утверждённой Приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 27.11.2018 г. № 2517.
Внешний вид.
Комплекты светофильтров
Рисунок № 1
Внешний вид.
Комплекты светофильтров
Рисунок № 2
Внешний вид.
Комплекты светофильтров
Рисунок № 3
Внешний вид.
Комплекты светофильтров
Рисунок № 4
Внешний вид.
Комплекты светофильтров
Рисунок № 5
Внешний вид.
Комплекты светофильтров
Рисунок № 6
Общие сведения
Дата публикации - 08.02.2024
Срок свидетельства - 07.02.2029
Номер записи - 193179
ID в реестре СИ - 1414315
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, модель ETS-300, модель ETL-S 300, модель ETL-S 208, модель ETL-S 200, модель ETL-S 100,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб")
Страна - РОССИЯ
Населенный пункт - г. Санкт- Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№327 от 2024.02.07 ПРИКАЗ_Об утверждении типов средств измерений (18)
№2267 от 2024.09.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Наличие аналогов СИ: Комплекты светофильтров (ETL-S)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79375-20 03.11.2030 |
Комплексы постоянного контроля выбросов, КПКВ Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб") (РОССИЯ г. Санкт- Петербург) |
ОТ МП |
1 год |
|
89451-23 05.07.2028 |
Газоанализаторы многокомпонентные, FTIRGAS 22 Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб") (РОССИЯ г. Санкт- Петербург) |
ОТ МП |
1 год |
|
90914-23 27.12.2028 |
Измерители скорости газового потока ультразвуковые, ETL-F Ultra Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб") (РОССИЯ г. Санкт- Петербург) |
ОТ МП |
4 года |
|
91287-24 07.02.2029 |
Комплекты светофильтров, ETL-S Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб") (РОССИЯ г. Санкт- Петербург) |
ОТ МП |
2 года |
|
93369-24 02.10.2029 |
Газоанализаторы, ETL-GAS Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб") (РОССИЯ г. Санкт- Петербург) |
ОТ МП |
1 год |
|
94197-24 24.12.2029 |
Анализаторы пыли, ETL-D Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб") (РОССИЯ г. Санкт- Петербург) |
ОТ МП |
1 год |
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Комплекты светофильтров (ETL-S)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 21 | 2 | 21 | 0 | 0 | 21 | 21 | 0 |
Стоимость поверки Комплекты светофильтров (ETL-S)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на маркировочную табличку, расположенную внутри кейса и на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Правила эксплуатации, хранения и транспортировки» документа «Комплект светофильтров ETL-S. Паспорт»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2517;
Технические условия «Комплекты светофильтров ETL-S» ТУ 26.70.21-014-60997399-2022.
ПравообладательОбщество с ограниченной ответственностью «Евротехлаб» (ООО «Евротехлаб»)
ИНН 7806410090
Юридический адрес: 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216
Телефон: (812) 309-00-77
Факс: (812) 309-00-77
Web-сайт: www.evrotechlab.ru
E-mail: office@evrotechlab.ru
Изготовитель
Общество с ограниченной ответственностью «Евротехлаб» (ООО «Евротехлаб») ИНН 7806410090Адрес: 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216 Телефон: (812) 309-00-77
Факс: (812) 309-00-77
Web-сайт: www.evrotechlab.ru
E-mail: office@evrotechlab.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19, лит. Д
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Евротехлаб» (ООО «Евротехлаб»)ИНН 7806410090
Юридический адрес: 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216
Телефон: (812) 309-00-77
Факс: (812) 309-00-77
Web-сайт: www.evrotechlab.ru
E-mail: office@evrotechlab.ru
К настоящему типу средств измерений относятся комплекты следующих моделей: ETL-S 100, ETL-S 200 и ETL-S 208 различающихся конструктивным исполнением и метрологическими характеристиками.
Принцип действия комплектов основан на ослаблении светового потока за счет поглощения света материалом светофильтра.
Комплекты состоят из трех светофильтров с различными значениями СКНП, держателя светофильтров и транспортировочного кейса. Светофильтры представляют собой плоскопараллельные пластины, изготовленные из стекол с разным светопропусканием и установленные в металлические оправки.
Держатель светофильтров применяется для установки светофильтра в оптический канал анализатора пыли. Ввиду конструктивного исполнения комплекты предназначены для анализаторов пыли ETL-D следующих моделей:
-
- комплекты модели ETL-S 100 для модели ETL-D 100;
-
- комплекты модели ETL-S 200 для модели ETL-D 200;
-
- комплекты модели ETL-S 208 для модели ETL-D 208.
Светофильтры и держатель помещаются в кейс, который предохраняет их от внешних воздействий.
Пломбирование комплектов от несанкционированного доступа не предусмотрено.
Серийный номер наносится типографским способом на маркировочную табличку, расположенную внутри кейса и на каждый светофильтр в формате заглавных букв «СФ» и шести цифр после дефиса.
Общий вид комплектов представлен на рисунках 1 - 3, светофильтров - на рисунках 4 и 5, маркировочной таблички с местом нанесения серийного номера и знака утверждения типа -на рисунке 6.
Нанесение знака поверки на комплекты не предусмотрено.

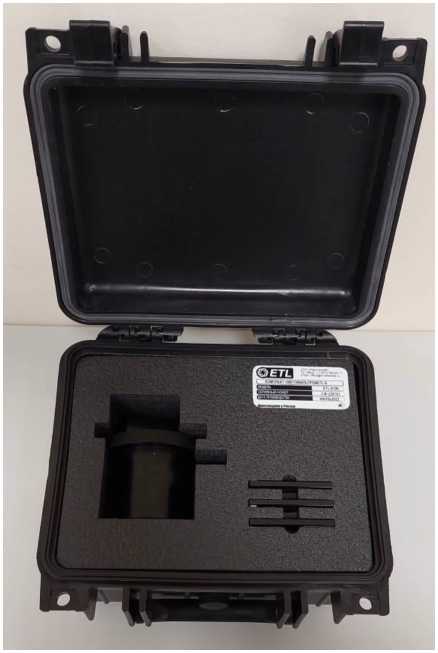

Рисунок 1 - Общий вид комплекта
модели ETL-S 100

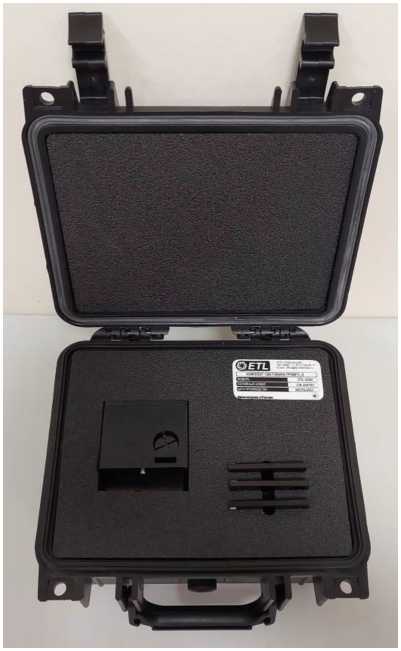

Рисунок 2 - Общий вид комплекта
модели ETL-S 200

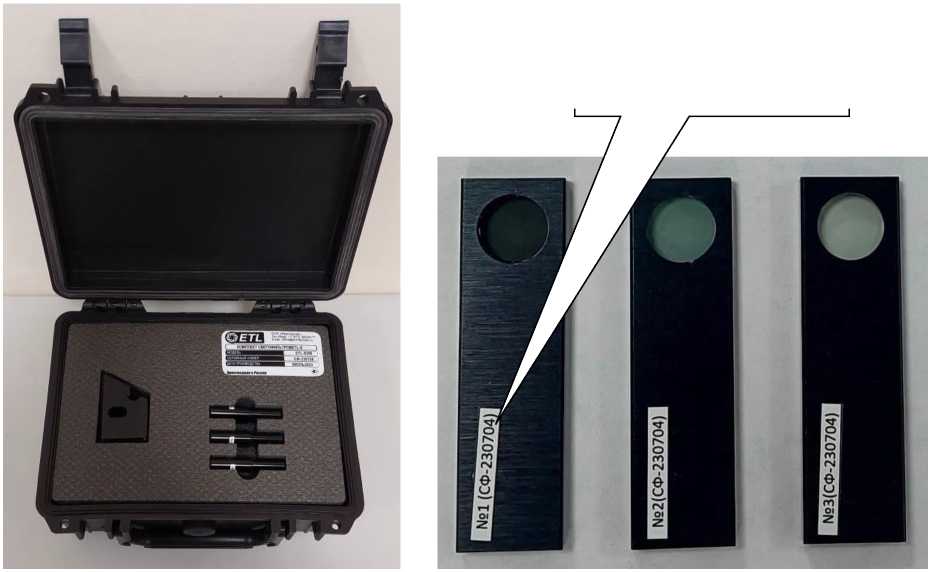

Рисунок 3 - Общий вид комплекта
модели ETL-S 208
Место нанесения серийного номера на светофильтр
I

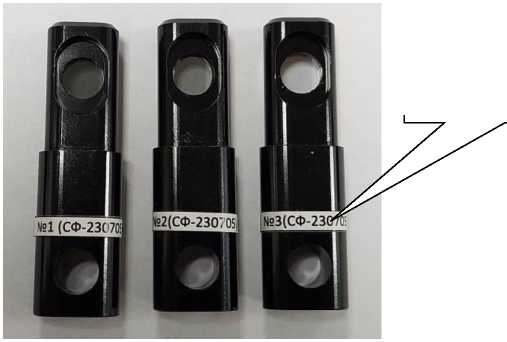

Рисунок 4 - Общий вид светофильтров
модели ETL-S 100 и модели ETL-S 200

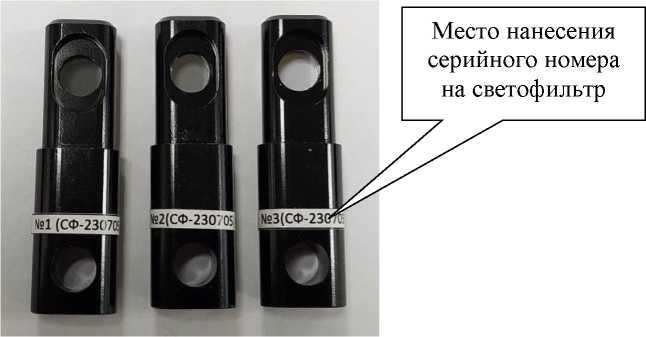

Рисунок 5 - Общий вид светофильтров модели ETL-S 208
ООО «Евротехлаб»
Тел./Факс: +7 (812) 309-00-77
Email: office@evrotechlab.ru
|
[ КОМПЛЕКТ СВЕТОФИЛЬТРОВ ETL-S ) | |
|
'модель | |
|
СЕРИЙНЫЙ НОМЕР | |
|
ДАТА ПРОИЗВОДСТВА |
' ) |
|
Пвоизвелено в России | |
Рисунок 6 - Общий вид маркировочной таблички
Место нанесения серийного номера
знака утверждения типа
Место нанесения
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные значения СКНП, %, для светофильтров модели ETL-S 100 на длине волны 0,650 мкм:
|
от 15 до 30 от 35 до 60 от 60 до 80 |
|
Номинальные значения СКНП, %, для светофильтров модели ETL-S 200 на длине волны 0,650 мкм:
|
от 15 до 30 от 35 до 60 от 60 до 80 |
|
Номинальные значения СКНП, %, для светофильтров модели ETL-S 208 на длине волны 0,650 мкм:
|
от 25 до 35 от 45 до 60 от 75 до 85 |
|
Пределы допускаемой абсолютной погрешности СКНП, % |
±0,5 |
|
1) Действительное значение СКНП на длине волны 0,650 мкм определяется в процессе поверки для конкретного светофильтра в пределах указанного диапазона значений. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от 0 до +40 до 80 от 84,0 до 106,7 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка до отказа, ч, не менее |
80000 |
Таблица 3 - Габаритные размеры и масса
|
Модель |
Габаритные размеры, мм, не более |
Масса, г, не более | ||
|
длина |
ширина |
высота | ||
|
Светофильтр модель ETL-S 100 |
65 |
20 |
10 |
25 |
|
Светофильтр модель ETL-S 200 |
65 |
20 |
10 |
25 |
|
Светофильтр модель ETL-S 208 |
55 |
15 |
10 |
30 |
|
Комплект в кейсе |
400 |
600 |
200 |
3000 |
