Наименование

Обозначение

Количество

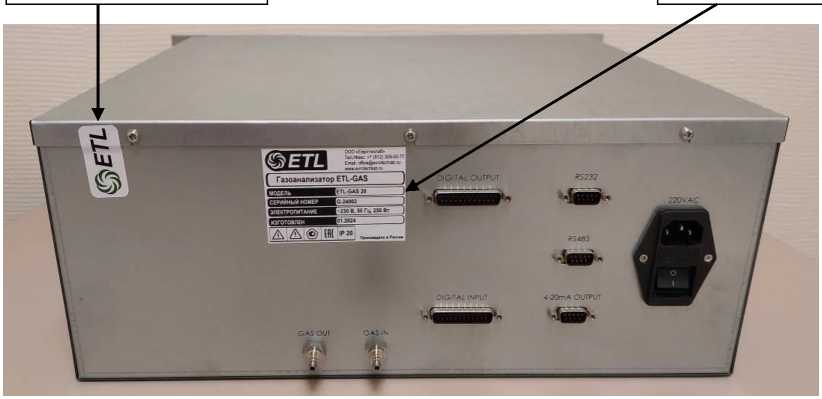

Г азоанализатор¹⁾

ETL-GAS

1 шт.

Руководство по эксплуатации

ETL-GAS РЭ

1 экз.

Паспорт

ETL-GAS ПС

1 экз.

¹⁾ Модель определяется при заказе.

Определяемый компонент

Диапазон измерений массовой концентрации, мг/м³ (объемной доли, %)

Участки диапазона измерений¹⁾

Пределы допускаемой основной³⁾ погрешности, %

массовой концентрации, мг/м³

объемной доли,

%

привед ен-_ной²⁾

относи

тельной

Оксид углерода (СО)

от 0 до 100

от 0 до 10 включ.

±5

-

св. 10 до 100

-

±5

от 0 до 200

от 0 до 20 включ.

±5

-

св. 20 до 200

-

±5

от 0 до 500

от 0 до 50 включ.

±5

-

св. 50 до 500

-

±5

от 0 до 1000

от 0 до 100 включ.

±5

-

св. 100 до 1000

-

±5

от 0 до 2000

от 0 до 200 включ.

±5

-

св. 200 до 2000

-

±5

от 0 до 5000

от 0 до 500 включ.

±3

-

св. 500 до 5000

-

±3

от 0 до 1 %

-

от 0 до 0,1 включ.

±3

-

св. 0,1 до 1

-

±3

от 0 до 10 %

0 до 1 включ.

±2

-

св. 1 до 10

-

±2

от 0 до 20 %

от 0 до 2 включ.

±2

-

св. 2 до 20

-

±2

Метан (СН4)

от 0 до 100

от 0 до 10 включ.

±5

-

св. 10 до 100

-

±5

от 0 до 200

от 0 до 20 включ.

±5

-

св. 20 до 200

-

±5

от 0 до 500

от 0 до 50 включ.

±5

-

св. 50 до 500

-

±5

от 0 до 1000

от 0 до 100 включ.

±5

-

св. 100 до 1000

-

±5

от 0 до 2000

от 0 до 200 включ.

±5

-

св. 200 до 2000

-

±5

Определяемый компонент

Диапазон измерений массовой концентрации, мг/м³ (объемной доли, %)

Участки диапазона измерений¹⁾

Пределы допускаемой основной³⁾ погрешности, %

массовой концентрации, мг/м³

объемной доли, %

приведен-_ной²⁾

относительной

Метан (СН4)

от 0 до 5000

от 0 до 500 включ.

-

±3

-

св. 500 до 5000

-

-

±3

от 0 до 1 %

-

от 0 до 0,1 включ.

±3

-

-

св. 0,1 до 1

-

±3

от 0 до 5 %

-

от 0 до 0,5 включ.

±2

-

-

св. 0,5 до 5

-

±2

Закись азота

(N2O)

от 0 до 100

от 0 до 10 включ.

±5

-

св. 10 до 100

-

±5

от 0 до 200

от 0 до 20 включ.

±5

-

св. 20 до 200

-

±5

от 0 до 500

от 0 до 50 включ.

±5

-

св. 50 до 500

-

±5

от 0 до 1000

от 0 до 100 включ.

±5

-

св. 100 до 1000

-

±5

от 0 до 2000

от 0 до 200 включ.

±5

-

св. 200 до 2000

-

±5

от 0 до 5000

от 0 до 500 включ.

±3

-

св. 500 до 5000

-

±3

от 0 до 1 %

-

от 0 до 0,1 включ.

±3

-

-

св. 0,1 до 1

-

±3

от 0 до 10 %

-

0 до 1 включ.

±2

-

-

св. 1 до 10

-

±2

Диоксид углерода (СО2)

от 0 до 25 %

-

от 0 до 2 включ.

±2

-

-

св. 2 до 25

-

±2

от 0 до 40 %

-

от 0 до 4 включ.

±2

-

-

св. 4 до 40

-

±2

от 0 до 50 %

-

от 0 до 5 включ.

±2

-

-

св. 5 до 50

-

±2

Кислород (О2)

от 0 до 25 %

-

от 0 до 2 включ.

±2

-

-

св. 2 до 25

-

±2

¹⁾ Определяемые компоненты и диапазоны измерений определяются при заказе, устанавливаются изготовителем и указываются в паспорте на газоанализатор.

Допускается поставка газоанализаторов с верхней границей диапазона измерений содержания определяемого компонента Св, не указанной в таблице, при условии, что

Определяемый компонент

Диапазон измерений массовой концентрации, мг/м³ (объемной доли, %)

Участки диапазона измерений¹⁾

Пределы допускаемой основной³⁾ погрешности, %

массовой концентрации, мг/м³

объемной доли, %

приведен-_ной²⁾

относительной

Диоксид серы (SO2)

от 0 до 100

от 0 до 10 включ.

-

±5

-

св. 10 до 100

-

-

±5

от 0 до 200

от 0 до 20 включ.

-

±5

-

св. 20 до 200

-

-

±5

от 0 до 500

от 0 до 50 включ.

±5

-

св. 50 до 500

-

±5

от 0 до 1000

от 0 до 100 включ.

±5

-

св. 100 до 1000

-

±5

от 0 до 2000

от 0 до 200 включ.

±5

-

св. 200 до 2000

-

±5

от 0 до 5000

от 0 до 500 включ.

±5

-

св. 500 до 5000

-

±5

от 0 до 9000

от 0 до 900 включ.

±3

-

св. 900 до 9000

-

±3

Определяемый компонент

Диапазон измерений массовой концентрации, мг/м³ (объемной доли, %)

Участки диапазона измерений¹⁾

Пределы допускаемой основной³⁾ погрешности, %

массовой концентрации, мг/м³

объемной доли, %

приведен-

_ной²⁾

относи

тельной

Оксид азота (NO)

от 0 до 100

от 0 до 10 включ.

±5

-

св. 10 до 100

-

±5

Оксид азота (NO)

от 0 до 200

от 0 до 20 включ.

±5

-

св. 20 до 200

-

±5

от 0 до 500

от 0 до 50 включ.

±5

-

св. 50 до 500

-

±5

от 0 до 1000

от 0 до 100 включ.

±5

-

св. 100 до 1000

-

±5

от 0 до 2000

от 0 до 200 включ.

±5

-

св. 200 до 2000

-

±5

Диоксид азота (N02)

от 0 до 100

от 0 до 10 включ.

±5

-

св. 10 до 100

-

±5

от 0 до 200

от 0 до 20 включ.

±5

-

св. 20 до 200

-

±5

от 0 до 500

от 0 до 50 включ.

±5

-

св. 50 до 500

-

±5

от 0 до 1000

от 0 до 100 включ.

±5

-

св. 100 до 1000

-

±5

от 0 до 2000

от 0 до 200 включ.

±5

-

св. 200 до 2000

-

±5

Сумма оксидов азота NOx

(в пересчете на

NO2)⁴⁾

от 0 до 250

от 0 до 25 включ.

±5

-

св. 25 до 250

-

±5

от 0 до 500

от 0 до 50 включ.

±5

-

св. 50 до 500

-

±5

от 0 до 1250

от 0 до 125 включ.

±5

-

св. 125 до 1250

-

±5

от 0 до 2500

от 0 до 250 включ.

±5

-

св. 250 до 2500

-

±5

от 0 до 5000

от 0 до 500 включ.

±5

-

св. 500 до 5000

-

±5

Кислород (О2)

от 0 до 25 %

-

от 0 до 2 включ.

±2

-

-

св. 2 до 25

-

±2

¹⁾ Определяемые компоненты и диапазоны измерений определяются при заказе, устанавливаются изготовителем и указываются в паспорте на газоанализатор.

Допускается поставка газоанализаторов с верхней границей диапазона измерений содержания определяемого компонента Св, не указанной в таблице, при условии, что значение Св входит в участок диапазона измерений, для которого в таблице нормированы пределы допускаемой относительной погрешности. В этом случае пределы допускаемой погрешности нормируются:

Определяемый компонент

Диапазон измерений массовой концентрации, мг/м³ (объемной доли, %)

Участки диапазона измерений¹⁾

Пределы допускаемой основной³⁾ погрешности, %

массовой концентрации, мг/м³

объемной доли, %

приведен-_ной²⁾

относительной

Диоксид серы (SO2)

от 0 до 100

от 0 до 10 включ.

±5

-

св. 10 до 100

-

±5

от 0 до 200

от 0 до 20 включ.

±5

-

св. 20 до 200

-

±5

от 0 до 500

от 0 до 50 включ.

±5

-

св. 50 до 500

-

±5

от 0 до 1000

от 0 до 100 включ.

±5

-

св. 100 до 1000

-

±5

от 0 до 2000

от 0 до 200 включ.

±5

-

св. 200 до 2000

-

±5

от 0 до 5000

от 0 до 500 включ.

±5

-

св. 500 до 5000

-

±3

от 0 до 10000

от 0 до 1000 включ.

±3

-

св. 1000 до 10000

-

±3

от 0 до 13000

от 0 до 1300 включ.

±3

-

св.1300 до 13000

-

±3

Оксид азота (NO)

от 0 до 100

от 0 до 10 включ.

±5

-

св. 10 до 100

-

±5

от 0 до 200

от 0 до 20 включ.

±5

-

св. 20 до 200

-

±5

Определяемый компонент

Диапазон измерений массовой концентрации, мг/м³

(объемной доли, %)

Участки диапазона измерений¹⁾

Пределы допускаемой основной³⁾ погрешности, %

массовой концентрации, мг/м³

объемной доли, %

приведен-

_ной²⁾

относи

тельной

Оксид азота (NO)

от 0 до 500

от 0 до 50 включ.

±5

-

св. 50 до 500

-

±5

от 0 до 1000

от 0 до 100 включ.

±5

-

св. 100 до 1000

-

±5

от 0 до 2000

от 0 до 200 включ.

±5

-

св. 200 до 2000

-

±5

от 0 до 4000

от 0 до 400 включ.

±3

-

св. 400 до 4000

-

±3

Диоксид азота (N02)

от 0 до 100

от 0 до 10 включ.

±5

-

св. 10 до 100

-

±5

от 0 до 200

от 0 до 20 включ.

±5

-

св. 20 до 200

-

±5

от 0 до 500

от 0 до 50 включ.

±5

-

св. 50 до 500

-

±5

от 0 до 1000

от 0 до 100 включ.

±5

-

св. 100 до 1000

-

±5

от 0 до 2000

от 0 до 200 включ.

±5

-

св. 200 до 2000

-

±5

от 0 до 5000

от 0 до 500 включ.

±3

-

св. 500 до 5000

-

±3

от 0 до 10000

от 0 до 1000 включ.

±3

-

св. 1000 до 10000

-

±3

от 0 до 14000

от 0 до 1400 включ.

±3

-

св.1400 до 14000

-

±3

Сумма оксидов азота NOx

(в пересчете на

NO2)⁴⁾

от 0 до 250

от 0 до 25 включ.

±5

-

св. 25 до 250

-

±5

от 0 до 500

от 0 до 50 включ.

±5

-

св. 50 до 500

-

±5

от 0 до 1250

от 0 до 125 включ.

±5

-

св. 125 до 1250

-

±5

от 0 до 2500

от 0 до 250 включ.

±5

-

св. 250 до 2500

-

±5

от 0 до 5000

от 0 до 500 включ.

±5

-

св. 500 до 5000

-

±5

от 0 до 10000

от 0 до 1000 включ.

±3

-

св. 1000 до 10000

-

±3

от 0 до 15000

от 0 до 1500 включ.

±3

-

св.1500 до 15000

-

±3

от 0 до 20000

от 0 до 2000 включ.

±3

-

св. 2000 до 20000

-

±3

Определяемый компонент

Диапазон измерений массовой концентрации, мг/м³ (объемной доли, %)

Участки диапазона измерений¹⁾

Пределы допускаемой основной³⁾ погрешности, %

массовой концентрации, мг/м³

объемной доли, %

приведен-_ной²⁾

относительной

Аммиак (NH3)

от 0 до 100

от 0 до 10 включ.

±5

-

св. 10 до 100

-

±5

от 0 до 200

от 0 до 20 включ.

±5

-

св. 20 до 200

-

±5

от 0 до 500

от 0 до 50 включ.

±5

-

св. 50 до 500

-

±5

от 0 до 1000

от 0 до 100 включ.

±3

-

св. 100 до 1000

-

±3

от 0 до 2000

от 0 до 200 включ.

±3

-

св. 200 до 2000

-

±3

от 0 до 5500

от 0 до 500 включ.

±3

-

св. 500 до 5500

-

±3

Сероводород

(H2S)

от 0 до 100

от 0 до 10 включ.

±5

-

св. 10 до 100

-

±5

от 0 до 200

от 0 до 20 включ.

±5

-

св. 20 до 200

-

±5

от 0 до 500

от 0 до 50 включ.

±5

-

св. 50 до 500

-

±5

от 0 до 1000

от 0 до 100 включ.

±5

-

св. 100 до 1000

-

±5

Кислород (О2)

от 0 до 25 %

-

от 0 до 2 включ.

±2

-

-

св. 2 до 25

-

±2

Пары воды (Н2О)

от 0 до 40 %

-

от 0 до 10 включ.

±5

-

-

св. 10 до 40

-

±5

¹⁾ Определяемые компоненты и диапазоны измерений определяются при заказе, устанавливаются изготовителем и указываются в паспорте на газоанализатор.

Допускается поставка газоанализаторов с верхней границей диапазона измерений содержания определяемого компонента Св, не указанной в таблице, при условии, что значение Св входит в участок диапазона измерений, для которого в таблице нормированы пределы допускаемой относительной погрешности. В этом случае пределы допускаемой погрешности нормируются:

• - приведенной - в соответствии с указанными в таблице;

• - относительной - в соответствии с указанными в таблице для участка диапазона измерений, в который входит Св.

Допускается отображение результатов измерений содержания определяемых компонентов в единицах объемной доли, млн^-1, пересчет выполняется по формуле:

- м ■

которого нормированы пределы допускаемой приведенной погрешности.

• ³⁾ Нормальные условия измерений:

• - диапазон температуры окружающей среды, ^oC

• - диапазон относительной влажности окружающей среды, %

• - диапазон атмосферного давления, кПа

• ⁴⁾ При наличии соответствующих определяемых компонентов NO и

от +15 до +25; от 0 до 90;

от 84,0 до 106,7. NO2.

Таблица 6 - Дополнительные метрологические характеристики

Наименование характеристики

Значение

Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности

0,5

Время прогрева, мин, не более

120

Предел допускаемого времени установления выходного сигнала То,9, с

180

Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды в диапазоне условий эксплуатации от +10 °С до +15 °С включ. и от +25 °С до + 30 °С включ. в долях от пределов допускаемой основной погрешности

±0,3

Пределы допускаемой дополнительной погрешности от взаимного влияния определяемых компонентов в долях от пределов допускаемой основной погрешности

±0,5

Таблица 7 - Основные технические характеристики

Наименование характеристики

Значение

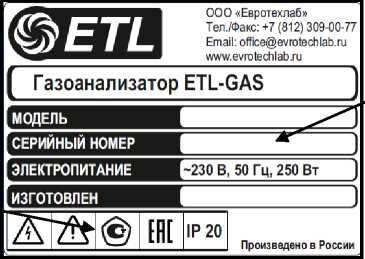

Напряжение питания переменным током частотой (50±1) Гц, В

от 207 до 253

Потребляемая мощность, Вт, не более

250

Габаритные размеры (ширина х длина х высота), мм, не более:

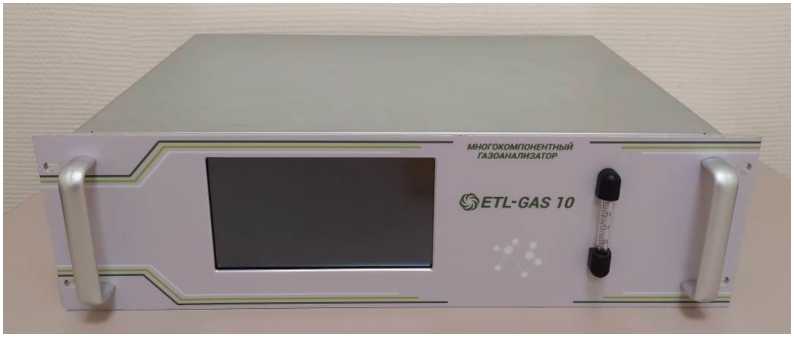

- модель ETL-GAS 10

490х350х140

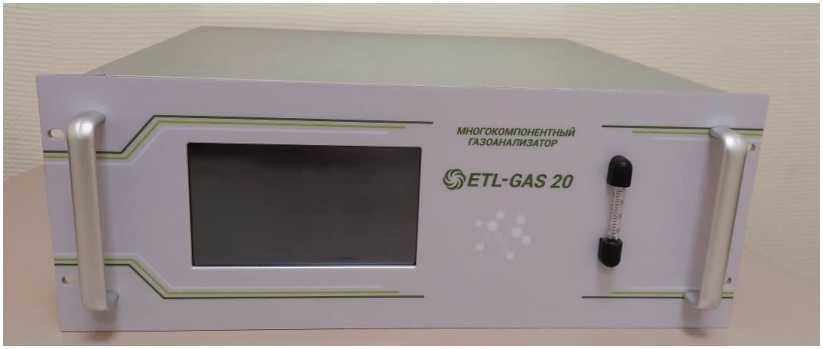

- модель ETL-GAS 20

490х450х180

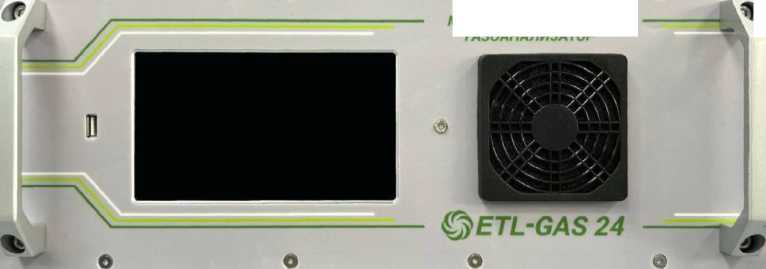

- модель ETL-GAS 24

490x450x180

Масса, кг, не более:

- модель ETL-GAS 10

8

- модель ETL-GAS 20

22

- модель ETL-GAS 24

18

Условия эксплуатации:

- температура окружающего воздуха, ^оС

от +10 до +30

- относительная влажность окружающего воздуха, %

от 0 до 90

- атмосферное давление, кПа

от 84,0 до 106,7

Наименование характеристики

Значение

Средний срок службы, лет, не менее

10

Средняя наработка до отказа, ч, не менее

24000
