Номер по Госреестру СИ: 94197-24
94197-24 Анализаторы пыли
(ETL-D)
Назначение средства измерений:
Анализаторы пыли ETL-D (далее - анализаторы) предназначены
для измерений параметров взвешенных (твердых) частиц (далее - пыли) - массовой концентрации пыли и спектрального коэффициента направленного пропускания в пылегазовых потоках газоходов и стационарных источников загрязнения окружающей среды.
Внешний вид.
Анализаторы пыли
Рисунок № 1
Внешний вид.
Анализаторы пыли
Рисунок № 2
Внешний вид.
Анализаторы пыли
Рисунок № 3
Общие сведения
Дата публикации - 25.12.2024
Срок свидетельства - 24.12.2029
Номер записи - 195997
ID в реестре СИ - 1422190
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модели ETL-D 200, модели ETL-D 100, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб")
Страна - РОССИЯ
Населенный пункт - г. Санкт- Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3075 от 2024.12.24 ПРИКАЗ_Об утверждении типов средств измерений (17)
№876 от 2025.04.30 Приказ №876 от 30.04.2025 ПРИКАЗ о внесении изменений в сведения об утвержденном типе СИ (1)
№2654 от 2025.12.04 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Наличие аналогов СИ: Анализаторы пыли (ETL-D)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79375-20 03.11.2030 |
Комплексы постоянного контроля выбросов, КПКВ Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб") (РОССИЯ г. Санкт- Петербург) |
ОТ МП |
1 год |
|
89451-23 05.07.2028 |
Газоанализаторы многокомпонентные, FTIRGAS 22 Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб") (РОССИЯ г. Санкт- Петербург) |
ОТ МП |
1 год |
|
90914-23 27.12.2028 |
Измерители скорости газового потока ультразвуковые, ETL-F Ultra Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб") (РОССИЯ г. Санкт- Петербург) |
ОТ МП |
4 года |
|
91287-24 07.02.2029 |
Комплекты светофильтров, ETL-S Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб") (РОССИЯ г. Санкт- Петербург) |
ОТ МП |
2 года |
|
93369-24 02.10.2029 |
Газоанализаторы, ETL-GAS Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб") (РОССИЯ г. Санкт- Петербург) |
ОТ МП |
1 год |
|
94197-24 24.12.2029 |
Анализаторы пыли, ETL-D Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб") (РОССИЯ г. Санкт- Петербург) |
ОТ МП |
1 год |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Анализаторы пыли (ETL-D)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 4 | 4 | 0 | 0 | 4 | 4 | 0 | ||
| ООО "ПРОГРЕСС АВТОМАТИКА" (RA.RU.312840) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы пыли (ETL-D)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное и автономное программное обеспечение (далее - ПО). Встроенное ПО используется для обеспечения функционирования анализаторов и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации; автономное ПО «ETL-D_100» и «ETL-D_200/208» - для управления анализаторами. К метрологически значимой части встроенного ПО относится часть ПО, отвечающая за получение результата измерений. Автономное ПО не содержит метрологически значимой части. Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 -«средний». При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение для встроенного ПО |
|
Номер версии (идентификационный номер) ПО |
1.Х.Х* |
|
* «Х» - метрологически незначимая часть ПО, может принимать значения в виде арабских цифр от 0 до 9. | |
Знак утверждения типа
Знак утверждения типананосится на табличку анализатора и титульные листы паспорта и руководства по эксплуатации с помощью графических устройств.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»: раздел 3 «Измерения при осуществлении деятельности в области охраны окружающей среды» (п. 3.1, п.п. 3.1.3 «Измерение массовой концентрации органических и неорганических веществ: в промышленных выбросах в атмосферу»);
Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утвержденная приказом Росстандарта от 30 декабря 2021 г. № 3105;
ТУ 26.51.53-013-60997399-2022 «Анализаторы пыли ETL-D. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Евротехлаб» (ООО «Евротехлаб»)
ИНН 7806410090
Юридический адрес: 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216
Телефон: +7 (812) 309-00-77; факс: +7 (812) 309-00-77
E-mail: office@evrotechlab.ru
Web-сайт: www.evrotechlab.ru
Изготовитель
Общество с ограниченной ответственностью «Евротехлаб» (ООО «Евротехлаб»)
ИНН 7806410090
Адрес: 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216
Телефон: +7 (812) 309-00-77; факс: +7 (812) 309-00-77
E-mail: office@evrotechlab.ru
Web-сайт: www.evrotechlab.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Адрес места осуществления деятельности: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19, лит. Д.
Телефон: +7 (812) 251-76-01; факс: +7 (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Евротехлаб» (ООО «Евротехлаб»)
ИНН 7806410090
Юридический адрес: 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216
Телефон: +7 (812) 309-00-77; факс: +7 (812) 309-00-77
E-mail: office@evrotechlab.ru
Web-сайт: www.evrotechlab.ru
Принцип действия анализаторов - оптический. Луч, формируемый источником оптического излучения (лазерный диод), попадает в анализируемый пылегазовый поток, где рассеивается находящимися на его траектории частицами пыли. Рассеянное излучение регистрируется приёмником (фотодетектор). Интенсивность зарегистрированного излучения, обусловленная наличием пыли в потоке, пропорциональна спектральному коэффициенту направленного пропускания, который функционально связан с массовой концентрацией пыли.
Анализаторы выпускаются в виде моделей ETL-D 100, ETL-D 200, ETL-D 208, различающихся диапазонами измерений и конструктивными особенностями.
Конструктивно анализаторы состоят из одного блока. Корпус представляет собой пластиковый теплоизоляционный короб с защитой от воздействия окружающей среды, внутри которого размещаются: измерительный блок, обогреватель с термостатом, модуль интерфейса или блок питания (в зависимости от модели анализатора), воздуходувка с воздушным фильтром, клеммы электрических подключений. Монтаж анализаторов на газоходы осуществляется с применением фланцевого соединения к закладной газохода. Для обдува оптических поверхностей измерительного блока применяется встроенная воздуходувка.
Анализаторы в зависимости от модели устанавливаются на газоходах со следующими внутренними диаметрами: ETL-D 100 - от 0,7 до 20 м; ETL-D 200 - от 1,5 до 20 м, ETL-D 208 -от 0,2 до 1,5 м. Модель ETL-D 208 ввиду применения в узких газоходах оснащена отражателем, предназначенным для изменения направления падения луча и предотвращения влияния фонового рассеяния от стенок газохода.
Управление анализаторами осуществляется с помощью персонального компьютера посредством специализированного программного обеспечения.
Электрическое питание осуществляется от сети переменного тока. Анализаторы оснащены цифровым интерфейсом RS-485 и аналоговым выходом «токовая петля» (4 - 20) мА.
Результаты измерений представляются в виде значений массовой концентрации пыли и спектрального коэффициента направленного пропускания.
Общий вид анализаторов, места нанесения знака утверждения типа и серийного номера приведены на рисунках 1 - 2. Пломбировка корпуса и его внутренних компонентов, а также нанесение на них знака поверки не предусмотрены. Идентификация анализаторов осуществляется с помощью таблички, расположенной на корпусе. Серийный номер в буквенноцифровом формате наносится на табличку с помощью графических устройств.

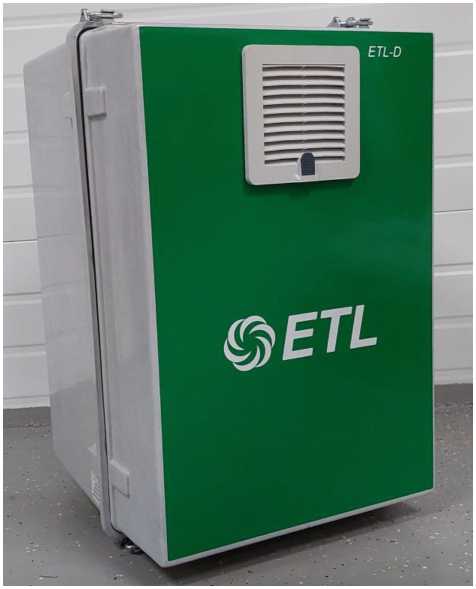

а) внешний вид корпуса

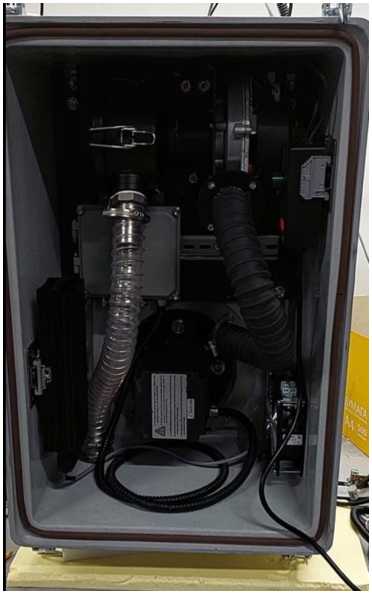

б) расположение компонентов внутри корпуса
Место нанесения
Место нанесения знака утверждения типа
знака утверждения типа
Рисунок 1 - Общий вид анализаторов
Место нанесения серийного номера
Место нанесения
серийного номера

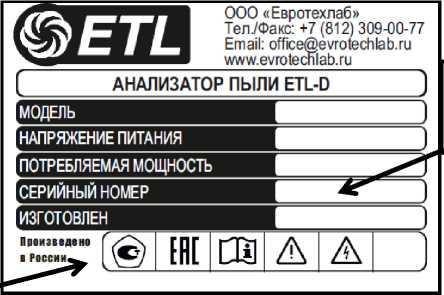

Рисунок 2 - Пример таблички (места нанесения знака утверждения типа и серийного номера)
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации пыли (в зависимости от модели), мг/м3
|
от 0 до 1000 от 0 до 200 |
|
Пределы допускаемой погрешности1) измерений массовой концентрации пыли (в зависимости от модели)
|
±20 ±20 ±20 ±20 ±20 ±20 |
|
Диапазон измерений спектрального коэффициента направленного пропускания (на длине волны 650 нм), % |
от 5 до 95 |
|
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания (на длине волны 650 нм), % |
±5 |
| |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение сети переменного тока, В |
230±23 |
|
- частота сети переменного тока, Г ц |
50±1 |
|
Потребляемая мощность, В-А, не более |
500 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
710 |
|
- ширина |
460 |
|
- длина |
700 |
|
Масса, кг, не более |
25 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -50 до +50 |
|
- относительная влажность окружающего воздуха, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
24000 |
