Номер по Госреестру СИ: 90690-23
90690-23 Мультиметры цифровые
(АКИП-2209)
Назначение средства измерений:
Мультиметры цифровые АКИП-2209 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и температуры.
Внешний вид.
Мультиметры цифровые
Рисунок № 1
Внешний вид.
Мультиметры цифровые
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе п.8 «Проведение измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Стандарт предприятия «Мультиметры цифровые АКИП-2209».
Правообладатель
RISHABH INSTRUMENTS PVT LTD., Индия
Адрес: NASHIK, MIDC, SATPUR, F-31, India
Телефон: + 91-253 2202028/202
Факс: + 91 253 2351064
Web-сайт: https://rishabh.co.in/
Изготовитель
RISHABH INSTRUMENTS PVT LTD., Индия
Адрес: NASHIK, MIDC, SATPUR, F-31, India
Телефон: + 91-253 2202028/202
Факс: + 91 253 2351064
Web-сайт: https://rishabh.co.in/
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ) Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31 Телефон: +7(495) 777-55-91 Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
RISHABH INSTRUMENTS PVT LTD., Индия
Адрес: NASHIK, MIDC, SATPUR, F-31, India
Телефон: + 91-253 2202028/202
Факс: + 91 253 2351064
Web-сайт: https://rishabh.co.in/
Принцип действия мультиметров основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется центральным переключателем, выбор дополнительного режима или функции осуществляется с помощью функциональных кнопок.
Мультиметры исполняются в четырех модификациях: АКИП-2209/1, АКИП-2209/2, АКИП-2209/3, АКИП-2209/4. Модификации различаются числом измеряемых величин, верхним значением диапазона измерений силы тока.
Конструктивно мультиметры выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием. На передней панели расположена группа функциональных кнопок, кнопок меню режимов и управления, измерительные разъемы. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем одну или две цифровые шкалы, а также линейную шкалу (в зависимости от модели), меню функций, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы. На задней панели мультиметров расположен отсек, закрытый съемной крышкой, для установки элементов питания. На мультиметр надет защитный чехол с упором-подставкой.
Нанесение знака поверки на мультиметры не предусмотрено.
Пломбирование мультиметров от несанкционированного доступа не предусмотрено.
Серийный (заводской) номер, идентифицирующий каждый экземпляр мультиметров, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.

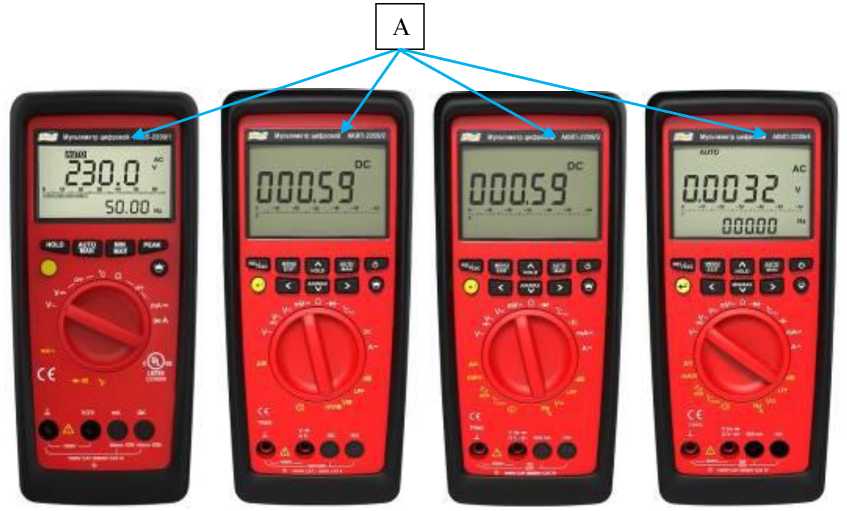

Общий вид мультиметров и место нанесения знака утверждения типа представлены на рисунке 1. Цветовая гамма корпуса мультиметров может быть изменена по решению Изготовителя в одностороннем порядке. Место нанесения заводского номера представлено на рисунке 1.
АКИП-2209/1
АКИП-2209/4
Модификации
АКИП-2209/2 АКИП-2209/3
Б

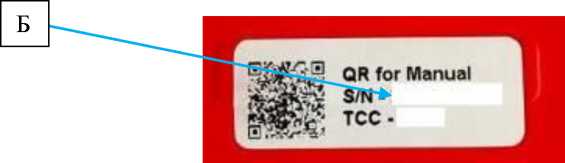

Рисунок 1 - Общий вид мультиметров, места нанесения знака утверждения типа (А) и серийного номера (Б)
Таблица 1 - Метрологические характеристики мультиметров в режиме измерений напряжения постоянного тока
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
модификация АКИП-2209/1 | ||
600,00 мВ |
0,01 мВ |
±(0,0009-|иизм|+15-к) |
6,0 В |
0,1 мВ |
±(0,0005-|иизм|+5-к) |
60,00 В |
1 мВ | |
600,0 В |
10 мВ |
±(0,0005-|иизм|+9-к) |
1000 В |
100 мВ |
±(0,0О09^|иизм|+10^к) |
модификации АКИП-2209/2, АКИП-2209/3, АКИП-2209/4 | ||
60,000 мВ |
0,001 мВ |
±(0,0009-|иизм|+15-к) |
600,00 мВ |
0,01 мВ | |
6,0 В |
0,1 мВ |
±(0,0005-|иизм|+5-к) |
60,00 В |
1 мВ | |
600,0 В |
10 мВ |
±(0,0005-|иизм|+9-к) |
1000 В |
100 мВ |
±(0,0009^|иизм|+10^к) |
Примечание: иизм - измеренное значение напряжения постоянного тока. |
Таблица 2 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока для модификаций АКИП-2209/1, АКИП-2209/2, АКИП-2209/3
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой основной абсолютной погрешности, В, в диапазонах частот, Гц | |||
от 15 до 45 включ. |
св. 45 до 65 включ. |
св. 65 до 1 • 103 включ. |
св. 1-103 до 1 • 104 включ. | ||
модификация АКИП-2209/1 | |||||
600,00 мВ |
0,01 мВ |
±(0,03-0изм+30*) |
±(0,01-иИЗм+9-к) |
±(0,03-0изм+30-к) | |
6,0 В |
0,1 мВ |
±(0,03-0изм+9-к) |
±(0,005-0^+9*) |
±(0,03-0изм+9-к) |
±(0,04-0ИЗм+9*) |
60,00 В |
1 мВ | ||||
600,0 В |
10 мВ | ||||
1000 В |
100 мВ |
- | |||
модификации АКИП-2209/2, АКИП-2209/3 | |||||
60,000 мВ |
0,001 мВ |
±(0,03-0изм+30-к) |
±(0,01-0ИЗм+9-к) |
±(0,03-0изм+30-к) | |
600,00 мВ |
0,01 мВ | ||||
6,0 В |
0,1 мВ |
±(0,03-0изм+9-к) |
±(0,005-0^+9*) |
±(0,03-0изм+9-к) |
±(0,04-0ИЗм+9*) |
60,00 В |
1 мВ | ||||
600,0 В |
10 мВ | ||||
1000 В |
100 мВ |
- | |||
Примечание: Оизм - измеренное значение напряжения переменного тока. |
Таблица 3 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока для модификации АКИП-2209/4
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой основной абсолютной погрешности, В, в диапазонах частот, Гц | ||||
от 15 до 45 включ. |
св. 45 до 65 включ. |
св. 65 до 1 •103 включ. |
св. 1-103 до 2-104 включ. |
св. 2-104 до 1-105 включ. | ||
60,000 мВ |
0,001 мВ |
±(0,03/Лизм+ +30*) |
±(0,01-Озм+ +9*) |
±(0,03-0изм+30-к) | ||
600,00 мВ |
0,01 мВ | |||||
6,0 В |
0,1 мВ |
±(0,02/Лизм+ +9*) |
±(0,005 ^Оизм+ +9*) |
±(0,01/Оизм+ +9*) |
±(0,03/Оизм+ +9*) |
±(0,035/Оизм+ +30*)2) |
60,00 В |
1 мВ | |||||
600,0 В |
10 мВ | |||||
1000В |
100 мВ |
±(0,02/Оизм+ +9*) |
±(0,03/Оизм+ +30*)п |
- | ||
Примечание:
|
Таблица 4 - Метрологические характеристики мультиметров в режиме измерений силы постоянного тока
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
модификация АКИП-2209/1 | ||
600 мА |
10 мкА |
±(0,002-|!изм|+5-к) |
модификация АКИП-2209/2 | ||
6 А |
100 мкА |
±(0,009-|1изм|+10-к) |
16 А |
1 мА |
Продолжение таблицы 4
модификации АКИП-2209/3, АКИП-2209/4 | ||
0,6 мА |
0,01 мкА |
±(0,005-|1изм|+15*) |
6 мА |
0,1 мкА |
±(0,005-|1изм|+5-к) |
60 мА |
1 мкА |
±(0,001-11^1+5*) |
600 мА |
10 мкА |
±(0,002-|1изм|+5-к) |
6 А |
100 мкА |
±(0,009-|1изм|+10-к) |
10 А |
1 мА | |
Примечание: 1изм - измеренное значение силы постоянного тока. |
Таблица 5 - Метрологические характеристики мультиметров в режиме измерений силы переменного тока
Верхний предел диапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой основной абсолютной погрешности, в диапазонах частот, Гц | ||
от 15 до 45 включ. |
св. 45 до 65 включ. |св. 60 до 1 • 104 включ. | |||
для модификаций АКИП-2209/1 | ||||
0,6 мА |
0,01 мкА |
±(0,03-Ь,зм+10*) |
±(0,01-1изм+10*) |
±(0,03-Ь,зм+10*) |
6,0 мА |
0,1 мкА | |||
60 мА |
1 мкА | |||
600 мА |
10 мкА | |||
для модификаций АКИП-2209/2 | ||||
6 А |
100 мкА |
±(0,03-Ь,зм+10*) |
±(0,01-1изм+10*) |
±(0,03-Ь,зм+10*) |
10 А |
1 мА | |||
для модификаций АКИП-2209/3, АКИП-2209/4 | ||||
0,6 мА |
0,01 мкА |
±(0,03-Ь,зм+10*) |
±(0,01-1изм+10*) |
±(0,03-Ь,зм+10*) |
6,0 мА |
0,1 мкА | |||
60 мА |
1 мкА | |||
600 мА |
10 мкА | |||
6 А |
100 мкА | |||
10 А |
1 мА | |||
Примечания: 1изм - измеренное значение силы переменного тока. |
Таблица 6 - Метрологические характеристики мультиметров в режиме измерений
сопротивления постоянному току
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
600,00 Ом |
0,01 Ом |
±(0,001 •Яизм+Ю*) |
6,0000 кОм |
0,1 Ом | |
60,000 кОм |
1 Ом | |
600,00 кОм |
10 Ом |
±(0,005 •Яизм+10*) |
6,0000 МОм |
100 Ом |
±(0,01-Яизм+10-к) |
60,00 МОм |
10 кОм |
±(0,05^Яизм+10*) |
Примечание: Rh.™ - измеренное значение сопротивления. |
Таблица 7 - Метрологические характеристики мультиметров в режиме измерений
электрической емкости для модификаций АКИП-2209/3, АКИП-2209/4
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности^ |
10,0 нФ |
10 пФ |
±(0,01-СИЗм+10-к) |
100 нФ |
100 пФ |
±(0,01-СИЗм+8-к) |
1,0 мкФ |
1 нФ | |
10 мкФ |
10 нФ | |
100 мкФ |
100 нФ |
±(0,05-Сизм+8<к) |
1,0 мФ |
1 мкФ | |
Примечание: 1) - с использованием компенсации ёмкости измерительных проводов (кнопка REL/ESC) Сизм - измеренное значение емкости. |
Таблица 8 - Метрологические характеристики мультиметров в режиме измерений частоты^ для
модификаций АКИП-2209/3, АКИП-2209/4
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой абсолютной погрешности, Гц |
600 Гц |
0,01 Гц | |
6,0 кГц |
0,1 Гц | |
60 кГц |
1 Гц |
±(0,005Тизм+5-к) |
600 кГц |
10 Гц | |
1 МГц |
100 Гц | |
Примечания: 1) - измерение частоты от 6 Гц. Fизм - измеренное значение частоты. |
Таблица 9 - Метрологические характеристики мультиметров в режиме измерений температуры с помощью термопар для модификаций АКИП-2209/2, АКИП-2209/3, АКИП-2209/4
Тип термопар |
Диапазон измерений, °С |
Значение единицы младшего разряда к, °С |
Пределы допускаемой абсолютной погрешности^, °С |
Тип J |
от -200 до +1200 |
0,1 |
±(0,01-1изм+20-к) |
Тип К |
от -200 до +1372 | ||
Примечания: 1) - не включает в себя погрешность термопар; ^зм - измеренное значение температуры, °С. |
Таблица 10 - Метрологические характеристики мультиметров в режиме измерений температуры с помощью термосопротивлений для модификаций АКИП-2209/1, АКИП-2209/3, АКИП-2209/4
Тип термосопротивлений |
Диапазон измерений, °С |
Значение единицы младшего разряда к, °С |
Пределы допускаемой абсолютной погрешности^, °С |
Pt100 |
от -200 до +850 |
0,1 |
±(0,003 -1ИЗм+15-к) |
Pt1000 |
от -150 до +850 | ||
Примечания: 1) - не включает в себя погрешность термосопротивлений; ^зм - измеренное значение температуры, °С. |
Таблица 11 - Технические характеристики мультиметров
Наименование характеристики |
Значение |
Масса, кг, не более |
0,5 |
Габаритные размеры (ширинахвысотахглубина), мм |
91х200х54 |
Питание |
3 В (две батареи типа АА) |
Нормальные условия измерений:
|
от +18 до +28 75 от 84,0 до 106,7 |
Рабочие условия применения:
|
от 0 до +50 75 от 84,0 до 106,7 |
