Номер по Госреестру СИ: 90486-23
90486-23 Мультиметры цифровые
(АКИП-2207)
Назначение средства измерений:
Мультиметры цифровые АКИП-2207 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости и частоты.
Внешний вид.
Мультиметры цифровые
Рисунок № 1
Внешний вид.
Мультиметры цифровые
Рисунок № 2
Внешний вид.
Мультиметры цифровые
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Порядок выполнения измерений» руководства по эксплуатации
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от К10-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Стандарт предприятия на мультиметры цифровые АКИП-2207.
Правообладатель
RISHABH INSTRUMENTS PVT LTD., Индия
Адрес: NASHIK, MIDC, SATPUR, F-31, India
Телефон: + 91-253 2202028/202
Факс: + 91 253 2351064
Web-сайт: https://rishabh.co.in/
Изготовитель
RISHABH INSTRUMENTS PVT LTD., Индия
Адрес: NASHIK, MIDC, SATPUR, F-31, India
Телефон: + 91-253 2202028/202
Факс: + 91 253 2351064
Web-сайт: https://rishabh.co.in/
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ») Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31 Телефон: +7(495) 777-55-91Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
RISHABH INSTRUMENTS PVT LTD., Индия
Адрес: NASHIK, MIDC, SATPUR, F-31, India
Телефон: + 91-253 2202028/202
Факс: + 91 253 2351064
Web-сайт: https://rishabh.co.in/
Принцип действия мультиметров основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется центральным переключателем, выбор дополнительного режима или функции осуществляется с помощью функциональных кнопок.
Мультиметры исполняются в двух модификациях: АКИП-2207, АКИП-2207/1. Модификации различаются числом измеряемых величин, верхним значением диапазона измерений напряжения.
Конструктивно мультиметры выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием. На передней панели расположена группа функциональных кнопок, кнопок меню режимов и управления, измерительные разъемы. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем одну или две цифровые шкалы, а также линейную шкалу (в зависимости от модели), меню функций, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы. На задней панели мультиметров расположен отсек, закрытый съемной крышкой, для установки элементов питания. На мультиметр надет защитный чехол с упором-подставкой.
Нанесение знака поверки на мультиметры не предусмотрено.
Пломбирование мультиметров от несанкционированного доступа не предусмотрено.
Серийный (заводской) номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на обратную сторону корпуса при помощи наклейки.
Общий вид мультиметров и место нанесения знака утверждения типа представлены на рисунке 1. Цветовая гамма корпуса мультиметров может быть изменена по решению Изготовителя в одностороннем порядке. Место нанесения серийного номера представлено на рисунке 2.
А

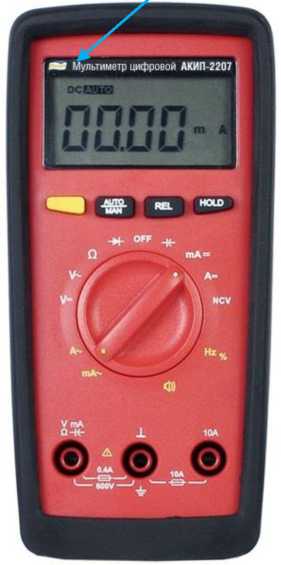

Модификация АКИП-2207

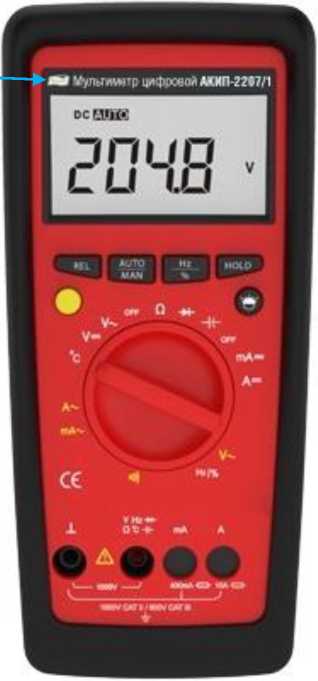

Модификация АКИП-2207/1
Рисунок 1 - Общий вид мультиметров и места нанесения знака утверждения типа (А)

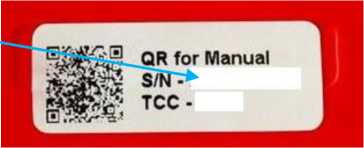

Рисунок 2 -Место нанесения серийного номера (Б)
Таблица 1 - Метрологические характеристики мультиметров в режиме измерений напряжения
постоянного тока для модификации АКИП-2207
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, В |
400,0 мВ |
0,1 мВ |
±(0,01-|иИЗм|+9-к) |
4,000 В |
1 мВ | |
40,00 В |
10 мВ | |
400,0 В |
100 мВ | |
600 В |
1 В | |
Примечание: иизм - измеренное значение напряжения постоянного тока. |
Таблица 2 - Метрологические характеристики мультиметров в режиме измерений напряжения постоянного тока для модификации АКИП-2207/1
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, В |
400,0 мВ |
0,1 мВ |
±(0,0075 •|иизм|+2\к) |
4,000 В |
1 мВ |
±(0,005-|иизм|+2-к) |
40,00 В |
10 мВ | |
400,0 В |
100 мВ | |
1000 В |
1 В | |
Примечание: иизм - измеренное значение напряжения постоянного тока. |
Таблица 3 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока для модификацииАКИП-2207
Верхний предел диапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой основной абсолютной погрешности, В, в диапазонах частот, Гц | ||
от 20 до 50 включ. |
св. 50 до 60 включ. |
св. 60 до 750 включ. | ||
400,0 мВ1' |
0,1 мВ |
±(0,035- иизм+3 • к) |
±(0,02-иизм+9-к) |
±(0,035/Пизм+3 -к) |
4,000 В |
1 мВ |
±(0,015/Лизм+9\к) | ||
40,00 В |
10 мВ | |||
400, В 0 |
100 мВ | |||
600 Вп |
1 В | |||
Примечания: 1) - измерение напряжения в диапазоне от 20 до 500 Гц. иизм - измеренное значение напряжения переменного тока. |
Таблица 4 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока, для модификации АКИП-2207/1
Верхний предел диапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой основной абсолютной погрешности, В, в диапазонах частот, Гц | ||
от 20 до 50 включ. |
св. 50 до 60 включ. |
св. 60 до 1000 включ. | ||
400,0 мВ1} |
0,1 мВ |
±(0,02 • иизм+3 •к) |
±(0,015-иизм+5-к) |
±(0,02/Пизм+3\к) |
4,000 В |
1 мВ |
±(0,01-иизм+5-к) | ||
40,00 В |
10 мВ | |||
400,0 В |
100 мВ | |||
1000 Вп |
1 В |
±(0,01-иизм+10-к) | ||
Примечания: 1) - измерение напряжения в диапазоне от 20 до 500 Гц. иизм - измеренное значение напряжения переменного тока. |
постоянного тока для модификации АКИП-2207
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, А |
40,00 мА |
10 мкА |
±(0,015-|1изм|+9-к) |
400,0 мА |
100 мкА | |
4,000 А |
1 мА |
±(0,02-|!ИЗм|+5-к) |
10,00 А |
10 мА | |
Примечание: 1изм - измеренное значение силы постоянного тока. |
Таблица 6 - Метрологические характеристики мультиметров в режиме измерений силы постоянного тока для модификации АКИП-2207/1
Верхний предел диапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой абсолютной погрешности, А |
40,00 мА |
10 мкА |
±(0,008-|1изм|+2-к) |
400,0 мА |
100 мкА | |
10,00 А |
10 мА |
±(0,015-|1изм|+5-к) |
Примечания: 1изм - измеренное значение силы постоянного тока; На пределе 10 А длительность измерений не должна превышать 30 с. |
Таблица 7 - Метрологические характеристики мультиметров в режиме измерений силы
переменного тока для модификации АКИП-2207
Верхний предел диапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой основной абсолютной погрешности, А, в диапазонах частот от 20 до 750 Гц |
40,00 мА |
10 мкА |
±(0,015-1ИЗм+9-к) |
400,0 мА |
100 мкА | |
4,000 А |
1 мА |
±(0,025-!ИЗм+9-к) |
10,00 А |
10 мА | |
Примечания: 1изм - измеренное значение силы переменного тока; На пределе 10 А длительность измерений не должна превышать 30 с. |
Таблица 8 - Метрологические характеристики мультиметров в режиме измерений силы переменного тока для модификации АКИП-2207/1
Верхний предел диапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой основной абсолютной погрешности, А, в диапазонах частот от 20 до 1000 Гц |
40,00 мА |
10 мкА |
±(0,01-1изм+5<к) |
400,0 мА |
100 мкА | |
10,00 А |
10 мА |
±(0,02-1изм+5<к) |
Примечания: 1изм - измеренное значение силы переменного тока; На пределе 10 А длительность измерений не должна превышать 30 с. |
сопротивления постоянному току для модификации АКИП-2207
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, Ом |
400,0 Ом |
0,1 Ом |
±(0,01^изм+5-к) |
4,000 кОм |
1 Ом | |
40,00 кОм |
10 Ом | |
400,0 кОм |
100 Ом |
±(0,015/Иизм+5\к) |
4,000 МОм |
1 кОм |
±(0,02^изм+5-к) |
40,00 МОм |
10 кОм |
±(0,025/Иизм+5\к) |
Примечание: R-изм - измеренное значение сопротивления. |
Таблица 10 - Метрологические характеристики мультиметров в режиме измерений
сопротивления постоянному току для модификации АКИП-2207/1
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой абсолютной погрешности, Ом |
400,0 Ом |
0,1 Ом |
±(0,008/Иизм+5\к) |
4,000 кОм |
1 Ом |
±(0,008/Иизм+2\к) |
40,00 кОм |
10 Ом | |
400,0 кОм |
100 Ом | |
4,000 МОм |
1 кОм |
±(0,01^изм+5-к) |
40,00 МОм |
10 кОм |
±(0,02^изм+5-к) |
Примечание: R-изм - измеренное значение сопротивления. |
Таблица 11 - Метрологические характеристики мультиметров в режиме измерений
электрической емкости для модификации АКИП-2207
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой абсолютной погрешности |
5,000 нФ |
1 пФ |
±(0,05^Сизм+40\к)1) |
50,00 нФ |
10 пФ |
±(0,03^Сизм+10^к)1) |
500,0 нФ |
100 пФ |
±(0,015<изм+10^к)1) |
5,000 мкФ |
1 нФ |
±(0,02^Сизм+10^к)1) |
50,00 мкФ |
10 нФ | |
200,0 мкФ |
100 нФ |
±(0,05^Сизм+40\к)2) |
Примечание: Сизм - измеренное значение емкости.
|
электрической емкости для модификации АКИП-2207/1
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
5,000 нФ |
1 пФ |
±(0,05^Сизм+40\к)1) |
50,00 нФ |
10 пФ |
±(0,02<И.Л1+1(П)1' |
500,0 нФ |
100 пФ |
±(0,005 •Сизм+3\к)1) |
5,000 мкФ |
1 нФ |
±(0,01<изм+2^)1) |
50,00 мкФ |
10 нФ |
±(0,015^Сизм+2\к)1) |
200,0 мкФ |
100 нФ |
±(0,05^Сизм+10^к)2) |
Примечание: Сизм - измеренное значение емкости.
|
Таблица 13 - Метрологические характеристики мультиметров в режиме измерений частоты для модификации АКИП-2207
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, Гц |
9,999 Гц1) |
0,001 Гц | |
99,99 Гц1) |
0,01 Гц | |
999,9 Гц1) |
0,1 Гц |
±(0,005-Ризм+5-к) |
9,999 кГц1) |
1 Гц | |
99,99 кГц1) |
10 Гц | |
500,0 кГц1) |
100 Гц | |
Примечания: 1) - измерение частоты от 9 Гц. F^ - измеренное значение частоты. |
Таблица 14 - Метрологические характеристики мультиметров в режиме измерений частоты для модификации АКИП-2207/1
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой абсолютной погрешности, Г ц |
9,999 Гц1) |
0,001 Гц |
±(0,002^ Бизм+2^ к) |
99,99 Гц1) |
0,01 Гц | |
999,9 Гц1) |
0,1 Гц | |
9,999 кГц1) |
1 Гц | |
99,99 кГц1) |
10 Гц | |
500,0 кГц1) |
100 Гц | |
Примечания:
|
Наименование характеристики |
Значение |
Масса, кг, не более - модификация АКИП-2207 |
0,350 |
- модификация АКИП-2207/1 |
0,480 |
Габаритные размеры (ширинахвысотахглубина), мм - модификация АКИП-2207 |
74х154х47 |
- модификация АКИП-2207/1 |
86х188х53 |
Питание - модификация АКИП-2207 |
3 В (две батареи типа ААА) |
- модификация АКИП-2207/1 |
3 В (две батареи типа АА) |
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +18 до +28 |
- относительная влажность воздуха, %, не более |
75 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Рабочие условия применения: - температура окружающего воздуха, °С |
от 0 до +50 |
- относительная влажность воздуха, %, не более |
75 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
