90676-23 Клещи электроизмерительные
(АКИП-2305)
Назначение средства измерений:
Клещи электроизмерительные АКИП-2305 (далее - клещи) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока без разрыва токовой цепи, активной мощности, коэффициента мощности, суммарного коэффициента гармоник, среднеквадратичного и действующего значения гармоник напряжения и тока, электрического сопротивления постоянному току.
Внешний вид.
Клещи электроизмерительные
Рисунок № 1
Внешний вид.
Клещи электроизмерительные

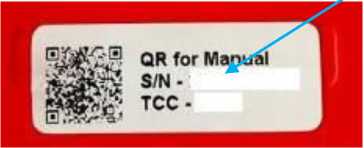

Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на переднюю панель клещей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе п.7 «Проведение измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия «Клещи электроизмерительные АКИП-2305».
Правообладатель
RISHABH INSTRUMENTS PVT LTD., Индия
Адрес: NASHIK, MIDC, SATPUR, F-31, India
Телефон: + 91-253 2202028/202
Факс: + 91 253 2351064
Web-сайт: https://rishabh.co.in/
Изготовитель
RISHABH INSTRUMENTS PVT LTD., Индия
Адрес: NASHIK, MIDC, SATPUR, F-31, India
Телефон: + 91-253 2202028/202
Факс: + 91 253 2351064
Web-сайт: https://rishabh.co.in/
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31 Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
RISHABH INSTRUMENTS PVT LTD., Индия
Адрес: NASHIK, MIDC, SATPUR, F-31, India
Телефон: + 91-253 2202028/202
Факс: + 91 253 2351064
Web-сайт: https://rishabh.co.in/
Принцип действия клещей при измерении силы постоянного и переменного тока основан на измерении магнитного потока, создаваемого измеряемым током в проводнике. Магнитный поток преобразуется в ЭДС, а далее аналоговый сигнал преобразуется в цифровую форму. В режимах измерения напряжения, сопротивления происходит прямое измерение сигнала аналого-цифровым измерительным преобразователем. Измерение мощности представляет собой математическую обработку результатов измерения напряжения и силы тока.
Конструктивно клещи выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием. На передней панели имеются кнопки управления и навигации по меню, гнезда для подключения измерительных проводов, переключатель роторного типа для включения и выбора режима измерений. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем цифровую шкалу, меню функций, индикаторы режимов измерения и индикаторы единиц измерения. У клещей имеется индикатор фазного напряжения. На задней панели клещей расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Клещи изготавливаются в двух модификациях: АКИП-2305/1 и АКИП-2305/2. Модификации различаются верхним значением диапазона измерений силы тока.
Нанесение знака поверки на клещи не предусмотрено.
Пломбирование клещей от несанкционированного доступа не предусмотрено.
Серийный (заводской) номер, идентифицирующий каждый экземпляр клещей, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.

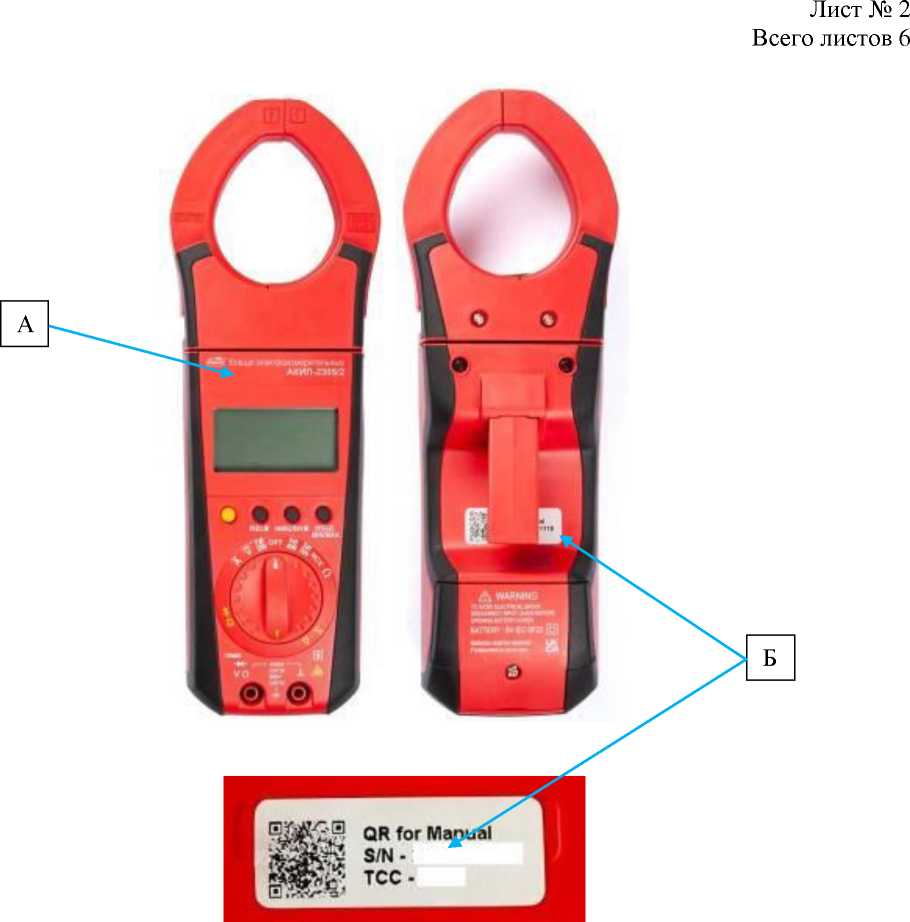

Общий вид клещей и место нанесения знака утверждения типа представлены на рисунке 1. Цветовая гамма корпуса клещей может быть изменена по решению Изготовителя в одностороннем порядке. Место нанесения заводского номера представлено на рисунке 1.
А
I \ ■■±*1 S 1 ° ° ■ | |
“W 1 |
1 |
_ | |
Рисунок 1 - Общий вид клещей, места нанесения знака утверждения типа (А) и серийного номера (Б)
Таблица 1 - Метрологические характеристики клещей в режиме измерений напряжения постоянного тока
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В |
999,9 |
0,1 |
±(0,005/Пизм+5\к) |
Примечание иизм - измеренное значение напряжения, В. |
Таблица 2 - Метрологические характеристики клещей в режиме измерений напряжения
переменного тока
Верхний предел диапазона измерений, В |
Диапазон частот, Гц |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В1) |
999,9 |
от 50 до 60 |
0,1 |
±(0,0075 •иизм+5 •к) |
от 61 до 400 |
±(0,05-иизм+5-к) | ||
Примечания 1) - при использовании фильтра НЧ (LPF) иизм - измеренное значение напряжения, В. |
Таблица 3 - Метрологические характеристики клещей в режиме измерений силы постоянного тока
Модификация |
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда к, А |
Пределы допускаемой абсолютной погрешности, А |
АКИП-2305/1 |
99,9 |
0,01 |
±(0,015 •Ь,зм+0,2) |
400 |
0,1 |
±(0,015-1изм+5-к) | |
АКИП-2305/2 |
999,9 |
0,1 |
±(0,015-1изм+5-к) |
Примечания 1изм - измеренное значение силы тока, А. При измерении силы тока менее 1000^ к, дополнительная погрешность составляет ±5 А, А. |
Таблица 4 - Метрологические характеристики клещей в режиме измерений силы переменного
тока
Модификация |
Диапазон частот, Гц |
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда к, А |
Пределы допускаемой абсолютной погрешности, А1) |
АКИП-2305/1 |
от 50 до 60 |
99,9 |
0,01 |
±(0,015 •1Изм+0,3) |
от 61 до 400 |
±(0,05-1изм+5-к) | |||
от 50 до 60 |
400 |
0,1 |
±(0,015-1изм+5-к) | |
от 61 до 400 |
±(0,05-1изм+5-к) | |||
АКИП-2305/2 |
от 50 до 60 |
999,9 |
0,1 |
±(0,015-1изм+5-к) |
от 61 до 400 |
±(0,05-1изм+5-к) | |||
Примечания 1) - при использовании фильтра НЧ (LPF) 1изм - измеренное значение силы тока, А. При измерении силы тока менее 1000^ к, дополнительная погрешность составляет ±5 А, А. |
Таблица 5 - Метрологические характеристики клещей в режиме измерений активной мощности (постоянного/переменного тока)
Модификация |
Верхний предел диапазона измерений, кВт |
Значение единицы младшего разряда к, кВт |
Пределы допускаемой абсолютной погрешности, кВт |
АКИП-2305/1 АКИП-2305/2 |
9,999 |
0,001 |
±(0,02<Ризм+5-к) |
99,99 |
0,010 | ||
999,9 |
0,100 | ||
9999 |
1,000 | ||
Примечания Ризм - измеренное значение активной мощности, кВт. Для АКИП-2305/1 нормируется для напряжения не менее 10 В и силы тока не менее 4 А. При измерении мощности менее 5 кВт, дополнительная погрешность составляет +10 -к, кВт. Для АКИП-2305/2 нормируется для напряжения не менее 10 В и силы тока не менее 5 А. При измерении мощности менее 5 кВт, дополнительная погрешность составляет +10 •к, кВт. Максимально допустимые значения измеряемых величин: АКИП-2305/1 - 1000 В (AC/DC), 440 А (AC/DC); АКИП-2305/2 - 1000 В (AC/DC), 1100 А (AC/DC) |
Таблица 6 - Метрологические характеристики клещей в режиме измерений сопротивления
постоянному току
Верхний предел диапазона измерений, Ом |
Значение единицы младшего разряда к, Ом |
Пределы допускаемой абсолютной погрешности, Ом |
9999 |
1 |
±(0,005/Иизм+5\к) |
Примечание ^^изм - измеренное значение сопротивления постоянному току, Ом. |
Таблица 7 - Технические характеристики
Наименование характеристики |
Значение |
Масса, кг, не более |
0,5 |
Габаритные размеры (ширинахвысотахглубина), мм |
90х270х70 |
Питание |
9 В (батарея типа Крона) |
Нормальные условия измерений:
|
от +18 до +25 75 от 84,0 до 106,7 |
Рабочие условия применения:
|
от 0 до +55 75 от 84,0 до 106,7 |
