Номер по Госреестру СИ: 90487-23
90487-23 Мультиметры цифровые
(АКИП-2208)
Назначение средства измерений:
Мультиметры цифровые АКИП-2208 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости и частоты.

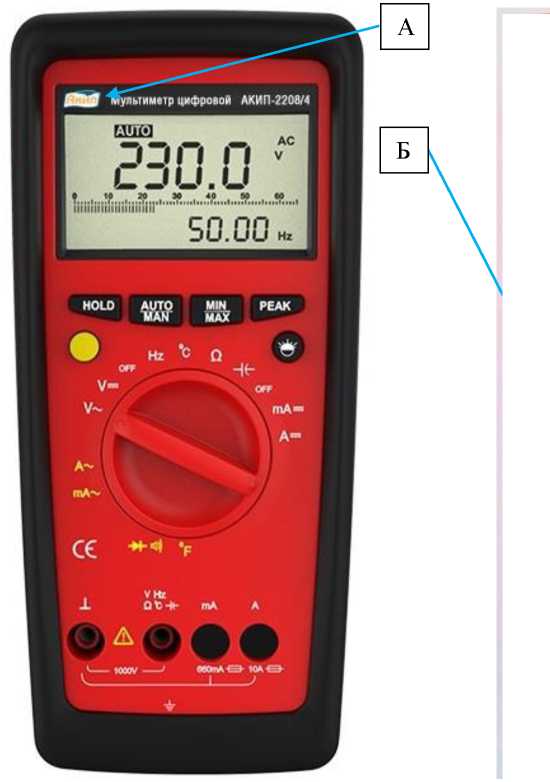

Внешний вид.
Мультиметры цифровые
Рисунок № 1

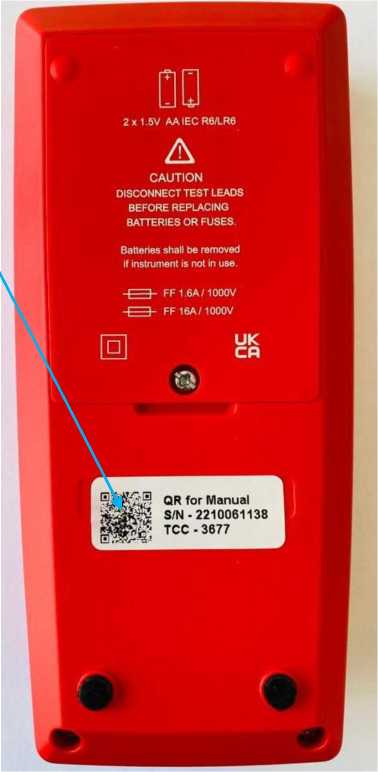

Внешний вид.
Мультиметры цифровые
Рисунок № 2
Общие сведения
Дата публикации - 17.11.2023
Срок свидетельства - 16.11.2028
Номер записи - 192418
ID в реестре СИ - 1412222
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АКИП-2208/4, АКИП-2208/3, АКИП-2208/2, АКИП-2208/1, АКИП-2208,
Производитель
Изготовитель - RISHABH INSTRUMENTS PVT LTD.
Страна - ИНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.
Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.
Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.
Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 65
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2380 от 2023.11.16 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Мультиметры цифровые (АКИП-2208)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений RISHABH INSTRUMENTS PVT LTD.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90486-23 16.11.2028 |
Мультиметры цифровые, АКИП-2207 RISHABH INSTRUMENTS PVT LTD. (ИНДИЯ ) |
ОТ МП |
1 год |
|
90487-23 16.11.2028 |
Мультиметры цифровые, АКИП-2208 RISHABH INSTRUMENTS PVT LTD. (ИНДИЯ ) |
ОТ МП |
1 год |
|
90676-23 07.12.2028 |
Клещи электроизмерительные, АКИП-2305 RISHABH INSTRUMENTS PVT LTD. (ИНДИЯ ) |
ОТ МП |
1 год |
|
90690-23 08.12.2028 |
Мультиметры цифровые, АКИП-2209 RISHABH INSTRUMENTS PVT LTD. (ИНДИЯ ) |
ОТ МП |
1 год |
|
91168-24 30.01.2029 |
Измерители сопротивления изоляции, АКИП-8608 RISHABH INSTRUMENTS PVT LTD. (ИНДИЯ ) |
ОТ МП |
1 год |
Кто поверяет Мультиметры цифровые (АКИП-2208)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "СЕВАСТОПОЛЬСКИЙ ЦСМ" (RA.RU.310577) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 10 | 10 | 7 | 3 | 0 | 10 | 7 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "МИРУАР" (RA.RU.320061) | 13 | 11 | 13 | 0 | 0 | 13 | 13 | 0 | ||
| АО "ПРИСТ" (RA.RU.312058) | 31 | 31 | 31 | 0 | 0 | 31 | 31 | 0 | ||
| ООО "ЦМ" (RA.RU.310581) | 7 | 5 | 7 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Мультиметры цифровые (АКИП-2208)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Порядок выполнения измерений» руководства по эксплуатации/
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Стандарт предприятия на мультиметры цифровые АКИП-2208.
Правообладатель
RISHABH INSTRUMENTS PVT LTD., Индия
Адрес: NASHIK, MIDC, SATPUR, F-31, India
Телефон: + 91-253 2202028/202
Факс: + 91 253 2351064
Web-сайт: https://rishabh.co.in/
Изготовитель
RISHABH INSTRUMENTS PVT LTD., Индия
Адрес: NASHIK, MIDC, SATPUR, F-31, India
Телефон: + 91-253 2202028/202
Факс: + 91 253 2351064
Web-сайт: https://rishabh.co.in/
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31 Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
RISHABH INSTRUMENTS PVT LTD., Индия
Адрес: NASHIK, MIDC, SATPUR, F-31, India
Телефон: + 91-253 2202028/202
Факс: + 91 253 2351064
Web-сайт: https://rishabh.co.in/
Принцип действия мультиметров основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется центральным переключателем, выбор дополнительного режима или функции осуществляется с помощью функциональных кнопок.
Мультиметры исполняются в четырех модификациях: АКИП-2208/1, АКИП-2208/2, АКИП-2208/3, АКИП-2208/4. Модификации различаются числом измеряемых величин, верхним значением диапазона измерений силы тока, наличием функции измерения СКЗ сигналов произвольной формы (модификация АКИП-2208/4).
Конструктивно мультиметры выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием. На передней панели расположена группа функциональных кнопок, кнопок меню режимов и управления, измерительные разъемы. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем одну или две цифровые шкалы, а также линейную шкалу (в зависимости от модели), меню функций, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы. На задней панели мультиметров расположен отсек, закрытый съемной крышкой, для установки элементов питания. На мультиметр надет защитный чехол с упором-подставкой.
Нанесение знака поверки на мультиметры не предусмотрено.
Пломбирование мультиметров от несанкционированного доступа не предусмотрено.
Серийный (заводской) номер, идентифицирующий каждый экземпляр мультиметров, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.
Общий вид мультиметров и место нанесения знака утверждения типа представлены на рисунке 1. Цветовая гамма корпуса мультиметров может быть изменена по решению Изготовителя в одностороннем порядке. Место нанесения заводского номера представлено на рисунке 1.
Рисунок 1 - Общий вид мультиметров, места нанесения знака утверждения типа (А) и серийного номера (Б)
Таблица 1 - Метрологические характеристики мультиметров в режиме измерений напряжения
постоянного тока для модификаций АКИП-2208/1, АКИП-2208/2, АКИП-2208/3, АКИП-2208/4
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
660,0 мВ |
0,1 мВ |
±(0,007-|иизм|+5-к) |
|
6,600 В |
1 мВ |
±(0,004-|иизм|+5-к) |
|
66,00 В |
10 мВ | |
|
660,0 В |
100 мВ | |
|
1000 В |
1 В | |
|
Примечание: иизм - измеренное значение напряжения постоянного тока | ||
Таблица 2 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока для модификаций АКИП-2208/1, АКИП-2208/2, АКИП-2208/3, АКИП-2208/4
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой основной абсолютной погрешности, в диапазонах частот, Гц | |||
|
от 20 до 50 включ. |
св. 50 до 60 включ. |
св. 60 до 200 включ. |
св. 200 до 2^ 103 включ. | ||
|
660,0 мВ |
0,1 мВ |
±(0,01-иИЗм+3-к) |
±(0,012-иизм+5-к) |
±(0,05-иизм+3-к) |
- |
|
6,600 В |
1 мВ |
±(0,01-иИЗм+3-к) |
±(0,05/Пизм+7\к) | ||
|
66,00 В |
10 мВ | ||||
|
660,0 В |
100 мВ | ||||
|
1000 В |
1 В | ||||
|
Примечание: иизм - измеренное значение напряжения переменного тока | |||||
Таблица 3 - Метрологические характеристики мультиметров в режиме измерений силы постоянного тока для модификаций АКИП-2208/1, АКИП-2208/2, АКИП-2208/3, АКИП-2208/4
|
Модификация |
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
АКИП-2208/1, АКИП-2208/2, АКИП-2208/3, АКИП-2208/4 |
66 мА |
10 мкА |
±(0,008-|1изм| +5-k) |
|
660 мА |
100 мкА | ||
|
АКИП-2208/3, АКИП-2208/4 |
10 А |
10 мА |
±(0,015-|1изм| +5-k) |
|
АКИП-2208/2 |
16 А |
10 мА | |
|
Примечания: 1изм - измеренное значение силы постоянного тока На пределе 10 А/16 А длительность измерений не должна превышать 30 с | |||
Таблица 4 - Метрологические характеристики мультиметров в режиме измерений силы переменного тока для модификаций АКИП-2208/1, АКИП-2208/2, АКИП-2208/3, АКИП-2208/4
|
Модификация |
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой основной абсолютной погрешности, в диапазонах частот, Гц | ||
|
от 20 до 50 включ. |
св. 50 до 65 включ. |
св. 60 до 2^ 103 включ. | |||
|
АКИП-2208/1, АКИП-2208/2, АКИП-2208/3, АКИП-2208/4 |
66 мА |
10 мкА |
±(0,01-1изм +3-k) |
±(0,008-1изм +5-k) |
±(0,05-1изм +7-k) |
|
660 мА |
100 мкА | ||||
|
АКИП-2208/3, АКИП-2208/4 |
10 А |
10 мА |
±(0,015-Ь,зм +5-k) | ||
|
АКИП-2208/2 |
16 А |
10 мА | |||
|
Примечания: 1изм - измеренное значение силы переменного тока На пределе 10 А/16 А длительность измерений не должна превышать 30 с | |||||
Таблица 5 - Метрологические характеристики мультиметров в режиме измерений силы переменного тока при помощи токовых клещей
|
Модификация |
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой основной абсолютной погрешности, в диапазонах частот, Гц | ||
|
от 20 до 50 включ. |
св. 50 до 65 включ. |
св. 60 до 2^ 103 включ. | |||
|
АКИП-2208/1 |
66 А |
10 мА |
±(0,008-1изм +5-k) | ||
|
660 А |
100 мА | ||||
|
Примечание: | |||||
|
1изм - измеренное значение силы переменного тока | |||||
Таблица 6 - Метрологические характеристики мультиметров в режиме измерений
сопротивления постоянному току для модификаций АКИП-2208/1, АКИП-2208/2,
АКИП-2208/3, АКИП-2208/4
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
660,0 Ом |
0,1 Ом |
±(0,008^ Rизм+5• k) |
|
6,600 кОм |
1 Ом | |
|
66,00 кОм |
10 Ом | |
|
660,0 кОм |
100 Ом | |
|
6,600 МОм |
1 кОм |
±(0,01^изм+5А) |
|
66,00 МОм |
10 кОм |
±(0,02^изм+5А) |
|
Примечание: R-изм - измеренное значение сопротивления | ||
Таблица 7 - Метрологические характеристики мультиметров в режиме измерений
электрической емкости для модификаций АКИП-2208/3, АКИП-2208/4
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
6,6 нФ |
1 пФ |
±(0,03^Сизм+40А) |
|
66 нФ |
10 пФ | |
|
660 нФ |
100 пФ |
±(0,02<изм+10А) |
|
6,6 мкФ |
1 нФ | |
|
66 мкФ |
10 нФ | |
|
660 мкФ |
100 нФ | |
|
6,6 мФ |
1 мкФ |
±(0,05<изм+10А) |
|
40 мФ |
10 мкФ | |
|
Примечание: | ||
|
Сизм - измеренное значение емкости | ||
Таблица 8 - Метрологические характеристики мультиметров в режиме измерений частоты^ для
модификаций АКИП-2208/3, АКИП-2208/4
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
66 Гц |
0,01 Гц | |
|
660 Гц |
0,1 Гц |
± (0,002Тизм+5^к) |
|
6,6 кГц |
1 Гц | |
|
66 кГц |
10 Гц | |
|
660 кГц |
100 Гц | |
|
6,6 МГц |
1 кГц |
± (0,002Тизм+5^к) |
|
10 МГц |
10 кГц | |
|
Примечания: 1) - измерение частоты от 10 Гц | ||
|
Fизм - измеренное значение частоты | ||
Таблица 9 - Технические характеристики мультиметров
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
0,482 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
86х185х55 |
|
Питание |
3 В (две батареи типа АА) |
|
Нормальные условия измерений:
|
от +18 до +28 75 от 84,0 до 106,7 |
|
Рабочие условия применения:
|
от 0 до +50 75 от 84,0 до 106,7 |
