Номер по Госреестру СИ: 95725-25
95725-25 Измерители сопротивления изоляции
(АКИП-8610)
Назначение средства измерений:
Измерители сопротивления изоляции АКИП-8610 (далее - измерители) предназначены для измерения электрического сопротивления изоляции, тока утечки, электрической емкости, а также напряжения постоянного и переменного тока.

Внешний вид.
Измерители сопротивления изоляции
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. «ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ РАЗЛИЧНОГО ОБОРУДОВАНИЯ» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия «Измерители сопротивления изоляции АКИП-8610».
ПравообладательRISHABH INSTRUMENTS PVT LTD., Индия
Адрес: NASHIK, MIDC, SATPUR, F-31, India
Телефон: + 91-253 2202028/202
Факс: + 91 253 2351064
Web-сайт: https://rishabh.co.in/
Изготовитель
RISHABH INSTRUMENTS PVT LTD., ИндияАдрес: NASHIK, MIDC, SATPUR, F-31, India
Телефон: + 91-253 2202028/202
Факс: + 91 253 2351064
Web-сайт: https://rishabh.co.in/
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Web-сайт: http://www.prist.ru
Правообладатель
RISHABH INSTRUMENTS PVT LTD., ИндияАдрес: NASHIK, MIDC, SATPUR, F-31, India
Телефон: + 91-253 2202028/202
Факс: + 91 253 2351064
Web-сайт: https://rishabh.co.in/
Принцип действия измерителей основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается на жидкокристаллическом дисплее. Управление процессом измерения осуществляется внутренним микроконтроллером. Испытательное напряжение формируется импульсным преобразователем от батарей питания. Экран имеет графический индикатор, который отображает нарастание во время испытаний и спад напряжения в тестируемой цепи при автоматической разрядке накопительного конденсатора.
Конструктивно измерители изготавливаются в виде переносного прибора с батарейным питанием, размещенного в транспортировочном кейсе. На верхней панели расположены сенсорный ЖК-дисплей, гнезда для подключения измерительных проводов и разъем интерфейса USB. Выбора режимов измерения и специальных функций при тестировании осуществляется с помощью ЖК-дисплея.
Измерители обладают функцией вычисления индекса поляризации (PI) и коэффициента диэлектрической абсорбции (DAR). По этим параметрам оператор может провести анализ качественного состояния тестируемой изоляции.
Измерители выпускаются в двух модификациях АКИП-8610/1, АКИП-8610/2, которые отличаются между собой диапазонами испытательного напряжения и диапазонами измерений сопротивления изоляции.
Серийный номер, идентифицирующий каждый экземпляр измерителей, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на внутренней стороне верхней крышки.
Нанесение знака поверки на измерители не предусмотрено.
Пломбирование измерителей от несанкционированного доступа не предусмотрено.
Общий вид измерителей и место нанесения знака утверждения типа представлены на рисунке 1. Цветовая гамма корпуса измерителей может быть изменена по решению Изготовителя в одностороннем порядке. Место нанесения заводского номера представлено на рисунке 1.

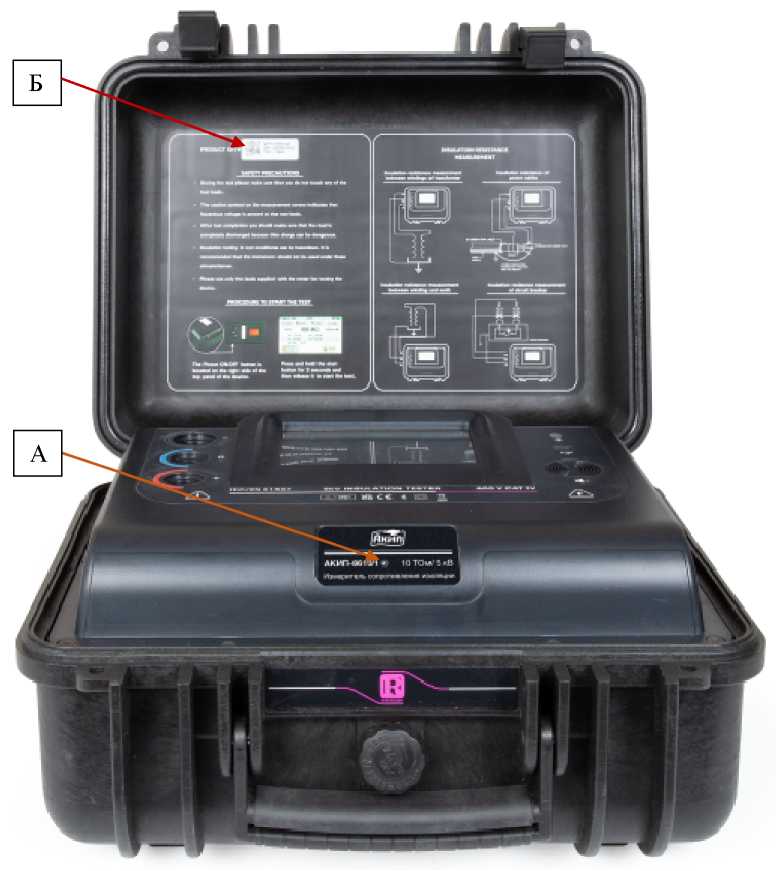

Рисунок 1 - Общий вид измерителей, места нанесения знака утверждения типа (А) и серийного номера (Б)
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальные значения испытательного напряжения, В
|
100, 250, 500, 1000, 2500, 5000 250, 500, 1000, 2500, 5000, 10000 |
|
Диапазон измерений напряжения постоянного и переменного тока, В |
от 20 до 600 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного и переменного тока, В |
±(0,03/иизм+10 е.м.р.) |
Продолжение таблицы 1
|
1 |
2 | ||
|
Значение |
Предел измерений | ||
|
испытательного |
сопротивления | ||
|
Пределы |
напряжения, кВ |
электрической изоляции | |
|
0,1 |
2 ГОм | ||
|
допускаемой абсолютной |
250 |
50 ГОм | |
|
500 |
100 ГОм |
±(0,05<Иизм+1 е.м.р) | |
|
погрешности |
1000 |
200 ГОм | |
|
измерений |
2500 |
500 ГОм | |
|
сопротивления |
5000 |
1 ТОм | |
|
электрической |
0,1 |
10 ГОм | |
|
изоляции, ГОм (модификация АКИП-8610/1) |
250 500 1000 |
500 ГОм
|
±(0,2<Иизм+1 е.м.р) |
|
2500 |
5 ТОм | ||
|
5000 |
10 ТОм | ||
|
Значение |
Предел измерений | ||
|
испытательного |
сопротивления | ||
|
Пределы |
напряжения, кВ |
электрической изоляции | |
|
250 |
50 ГОм | ||
|
допускаемой абсолютной |
500 |
100 ГОм | |
|
1000 |
200 ГОм |
±(0,05<Иизм+10 е.м.р) | |
|
погрешности |
2500 |
500 ГОм | |
|
измерений |
5000 |
1 ТОм | |
|
сопротивления |
10000 |
2 ТОм | |
|
электрической |
250 |
500 ГОм | |
|
изоляции, ГОм (модификация АКИП-8610/2) |
500 1000 2500 |
5 ТОм |
±(0,2<Иизм+10 е.м.р) |
|
5000 |
10 ТОм | ||
|
10000 |
20 ТОм | ||
|
Пределы допускаемой абсолютной погрешности установки |
+(0,07/иуст+10) | ||
|
испытательного напряжения, В | |||
|
Диапазон измерений тока утечки, мкА |
от 0,00001 до 6000 | ||
|
Пределы допускаемой абсолютной погрешности измерений ток |
±(0,05 • 1изм+0,2) | ||
|
утечки, нА | |||
|
Диапазон измерений электрической емкости, мкФ |
0,001 до 50 | ||
|
Пределы допускаемой абсолютной погрешности измерений |
±(0,01-Сизм+0,005) | ||
|
электрической емкости, мкФ | |||
|
Примечания: | |||
|
иизм - измеренное значение напряжения постоянного тока, В; | |||
|
иуст - значение выбранного испытательного напряжения, В | |||
|
R-изм - измеренное значение сопротивления электрической изоляции, Ом; | |||
|
1изм - измеренное значение токов утечки, А; Сизм - измеренное значение токов утечки, мкФ; е.м.р. - единица младшего разряда. | |||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Напряжение питания, В:
|
230±15 % 7,4 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
360x310x195 |
|
Масса, кг, не более |
5 |
|
Рабочие условия применения:
|
от -20 до +50 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не более |
5 |
|
Средняя наработка на отказ, ч, не более |
10000 |
