МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

28 октября 2025 г.

2317

Москва

О внесении изменений в сведения об утвержденных типах

средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах

средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления

содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

4. Контроль за исполнением настоящего приказа оставляю за собой.

Приказ Росстандарта №2317 от 28.10.2025, https://oei-analitika.ru

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Заместитель руководителя

Приказ Росстандарта №2317 от 28.10.2025, https://oei-analitika.ru

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

Е.Р. Лазаренко




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию

28

от «   »
и метроло

октября

гии 2025 г. №

2317

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Мультиметры цифровые

АКИП-2209

Модификац ия АКИП-2209/1 зав.

2308170116

90690-23

RISHABH

INSTRUMENTS

PVT LTD., Индия

МП-ПР-20-

2023 с изменением № 1

10.07.

2025

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»), г. Москва

АО

«ПриСТ», г. Москва

2.

Расходомеры

Агат-Р

004, 005

94076-24

Акционерное общество «Моринформсис тема-Агат-

КИП» (АО

«Моринсис-Агат-КИП»), г. Рязань

МП 208-079

2024

08.07.

2025

Акционерное общество «Моринформ система-

Агат-КИП» (АО «Моринсис-Агат-КИП»), г. Рязань

ФБУ «НИЦ ПМ -

Ростест», г. Москва

3.

Датчики давления

Тизприбор-

150Р

модификац ия SDM зав. № 019455, модификац ия SGM зав. № 019454, модификац ия SHM зав. № 019456, модификац ия TGM зав. № 019453, модификац ия TAM зав. № 019452, модификац ия SAM зав. № 019451

61346-15

Общество с ограниченной ответственность ю «Завод

Тизприбор»

ООО «Завод Тизприбор», Нижегородская обл., г. Дзержинск

МП 61346-15

14.07.

2025

Общество с ограниченно й ответственно стью «Завод Тизприбор» ООО «Завод Тизприбор», Нижегородск ая обл., г. Дзержинск

ФБУ «НИЦ ПМ -

Ростест», г. Москва




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »           2025 г. №   _31 7

Лист № 1

Всего листов 7

Регистрационный № 90690-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мультиметры цифровые АКИП-2209

Назначение средства измерений

Мультиметры цифровые АКИП-2209 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и температуры.

Описание средства измерений

Принцип действия мультиметров основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется центральным переключателем, выбор дополнительного режима или функции осуществляется с помощью функциональных кнопок.

Мультиметры исполняются в четырех модификациях: АКИП-2209/1, АКИП-2209/2, АКИП-2209/3, АКИП-2209/4. Модификации различаются числом измеряемых величин, верхним значением диапазона измерений силы тока.

Конструктивно мультиметры выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием. На передней панели расположена группа функциональных кнопок, кнопок меню режимов и управления, измерительные разъемы. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем одну или две цифровые шкалы, а также линейную шкалу (в зависимости от модели), меню функций, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы. На задней панели мультиметров расположен отсек, закрытый съемной крышкой, для установки элементов питания. На мультиметр надет защитный чехол с упором-подставкой.

Нанесение знака поверки на мультиметры не предусмотрено.

Пломбирование мультиметров от несанкционированного доступа не предусмотрено.

Серийный (заводской) номер, идентифицирующий каждый экземпляр мультиметров, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.

Общий вид мультиметров и место нанесения знака утверждения типа представлены на рисунке 1. Цветовая гамма корпуса мультиметров может быть изменена по решению Изготовителя в одностороннем порядке. Место нанесения заводского номера представлено на рисунке 1.

Приказ Росстандарта №2317 от 28.10.2025, https://oei-analitika.ru

AUTO

DC

п п п с о UUU.J J

СЗ £~1

АКИП-2209/1

Модификации

АКИП-2209/2     АКИП-2209/3

АКИП-2209/4

Приказ Росстандарта №2317 от 28.10.2025, https://oei-analitika.ru

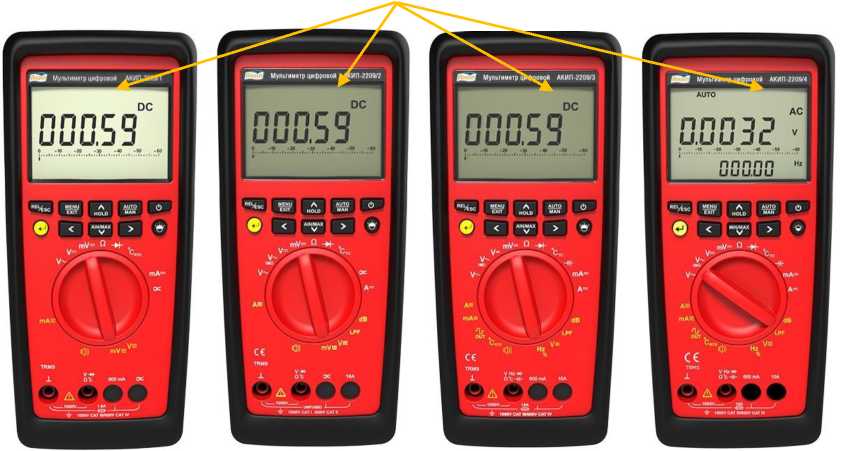

Рисунок 1 - Общий вид мультиметров, места нанесения знака утверждения типа (А) и серийного номера (Б)

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики мультиметров в режиме измерений напряжения постоянного тока

Верхний предел диапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой абсолютной погрешности

модификация АКИП-2209/1

600,00 мВ

0,01 мВ

±(0,0009-|иизм|+15-к)

6,0 В

0,1 мВ

±(0,0005-|иизм|+5-к)

60,00 В

1 мВ

600,0 В

10 мВ

±(0,0005-|иизм|+9-к)

1000 В

100 мВ

±(0,0009-|иизм|+10-к)

модификации АКИП-2209/2, АКИП-2209/3, АКИП-2209/4

60,000 мВ

0,001 мВ

±(0,0009-|иизм|+15-к)

600,00 мВ

0,01 мВ

6,0 В

0,1 мВ

±(0,0005-|иизм|+5-к)

60,00 В

1 мВ

600,0 В

10 мВ

±(0,0005-|иизм|+9-к)

1000 В

100 мВ

±(0,0009-|иизм|+10-к)

Примечание:

иизм - измеренное значение напряжения постоянного тока.

Таблица 2 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока для модификаций АКИП-2209/1, АКИП-2209/2, АКИП-2209/3

Верхний предел диапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой основной абсолютной погрешности, В, в диапазонах частот, Гц

от 15 до 45 включ.

св. 45 до 65 включ.

св. 65 до 1 • 103 включ.

св. 1•103 до 1 • 104 включ.

модификация АКИП-2209/1

600,00 мВ

0,01 мВ

±(0,03-иизм+30-к)

±(0,01-иИЗм+9-к)

±(0,03-0зм+30*)

6,0 В

0,1 мВ

±(0,03-иизм+9-к)

±(0,005-0^+9*)

±(0,03-0зм+9-к)

±(0,04-0зм+9*)

60,00 В

1 мВ

600,0 В

10 мВ

1000 В

100 мВ

-

модификации АКИП-2209/2, АКИП-2209/3

60,000 мВ

0,001 мВ

±(0,03-иизм+30-к)

±(0,01-0зм+9-к)

±(0,03-0зм+30*)

600,00 мВ

0,01 мВ

6,0 В

0,1 мВ

±(0,03-иизм+9-к)

±(0,005-Озм+9*)

±(0,03-0зм+9-к)

±(0,04-0зм+9*)

60,00 В

1 мВ

600,0 В

10 мВ

1000 В

100 мВ

-

Примечание:

иизм - измеренное значение напряжения переменного тока.

Таблица 3 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока для модификации АКИП-2209/4

Верхний предел диапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой основной абсолютной погрешности, В, в диапазонах частот, Гц

от 15 до 45 включ.

св. 45 до 65 включ.

св. 65 до 1-10включ.

св. 1-103 до 2-10включ.

св. 2-104 до 1•10включ.

60,000 мВ

0,001 мВ

±(0,03/Лизм+

+30*)

±(0,01/Лизм+

+9-k)

±(0,03-0зм+30*)

600,00 мВ

0,01 мВ

6,0 В

0,1 мВ

±(0,02 иизм+

+9-k)

±(0,005 • иизм+

+9-k)

±(0,0КОзм+

+9-k)

±(0,03/Лизм+

+9-k)

±(0,035-0™+

+30*)2)

60,00 В

1 мВ

600,0 В

10 мВ

1000В

100 мВ

±(0,02- иизм+ +9-k)

±(0,03/Лизм+

+30*)п

-

Примечание:

  • 1) - предел диапазона частоты 1 • 104 Гц;

  • 2)   -   дополнительная   абсолютная   погрешность   для   диапазона   частот

св. 5-104 Гц - ±0,025-0™;

иизм - измеренное значение напряжения переменного тока.

Таблица 4 - Метрологические характеристики мультиметров в режиме измерений силы постоянного тока

Верхний предел диапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой абсолютной погрешности

модификация АКИП-2209/1

600 мА

10 мкА

±(0,002-|!изм|+5-к)

модификация АКИП-2209/2

6 А

100 мкА

±(0,009-|!ИЗм|+10-к)

16 А

1 мА

Продолжение таблицы 4

Верхний предел диапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой абсолютной погрешности

модификации АКИП-2209/3, АКИП-2209/4

0,6 мА

0,01 мкА

±(0,005-|1ИЗм|+15-к)

6 мА

0,1 мкА

±(0,005-|1изм|+5-к)

60 мА

1 мкА

±(0,001- |1изм|+5-к)

600 мА

10 мкА

±(0,002-|1изм|+5-к)

6 А

100 мкА

±(0,009-|!ИЗм|+10-к)

10 А

1 мА

Примечание:

1изм - измеренное значение силы постоянного тока.

Таблица 5 - Метрологические характеристики мультиметров в режиме измерений силы переменного тока

Верхний предел диапазона измерений

Значение единицы младшего разряда к

Пределы допускаемой основной абсолютной погрешности, в диапазонах частот, Гц

от 15 до 45 включ.

св. 45 до 65 включ. |св. 60 до 1 • 104 включ.

для модификаций АКИП-2209/1

600 мА

10 мкА

±(0,03^1изм+10А)

±(0,0Ь1изм+10А)

±(0,03^1изм+10А)

для модификаций АКИП-2209/2

6 А

100 мкА

±(0,03 1изм+10 к)

±(0,0Ь1изм+10А)

±(0,03^1изм+10А)

16 А

1 мА

для модификаций АКИП-2209/3, АКИП-2209/4

0,6 мА

0,01 мкА

±(0,03 1изм+10 к)

±(0,0Ь1изм+10А)

±(0,03^1изм+10А)

6,0 мА

0,1 мкА

60 мА

1 мкА

600 мА

10 мкА

6 А

100 мкА

10 А

1 мА

Примечания:

1изм - измеренное значение силы переменного тока.

Таблица 6  - Метрологические характеристики мультиметров в режиме измерений

сопротивления постоянному току

Верхний предел поддиапазона измерений

Значение единицы младшего разряда к

Пределы допускаемой абсолютной погрешности

600,00 Ом

0,01 Ом

±(0,001^изм+10А)

6,0000 кОм

0,1 Ом

60,000 кОм

1 Ом

600,00 кОм

10 Ом

±(0,005^изм+10А)

6,0000 МОм

100 Ом

±(0,01<Иизм+10-к)

60,00 МОм

10 кОм

±(0,05^изм+10А)

Примечание:

R-изм - измеренное значение сопротивления.

Таблица 7 - Метрологические характеристики мультиметров в режиме измерений электрической емкости для модификаций АКИП-2209/3, АКИП-2209/4

Верхний предел поддиапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой абсолютной погрешности^

10,0 нФ

10 пФ

±(0,01-Сизм+10-к)

100 нФ

100 пФ

±(0,01-Сизм+8-к)

1,0 мкФ

1 нФ

10 мкФ

10 нФ

100 мкФ

100 нФ

±(0,05 Сизм+8 к)

1,0 мФ

1 мкФ

Примечание:

1) - с использованием компенсации ёмкости измерительных проводов (кнопка

REL/ESC)

Сизм - измеренное значение емкости.

Таблица 8 - Метрологические характеристики мультиметров в режиме измерений частоты1) для модификаций АКИП-2209/3, , АКИП-2209/4

Верхний предел поддиапазона измерений

Значение единицы младшего разряда к

Пределы допускаемой абсолютной погрешности, Гц

600 Гц

0,01 Гц

±(0,005Тизм+5К)

6,0 кГц

0,1 Гц

60 кГц

1 Гц

600 кГц

10 Гц

1 МГц

100 Гц

Примечания:

1) - измерение частоты от 6 Гц.

Fизм - измеренное значение частоты.

Таблица 9 - Метрологические характеристики мультиметров в режиме измерений температуры с помощью термопар для модификаций АКИП-2209/2, АКИП-2209/3, АКИП-2209/4

Тип термопар

Диапазон измерений, °С

Значение единицы младшего разряда к, °С

Пределы допускаемой абсолютной погрешности1), °С

Тип J

от -200 до +1200

0,1

±(0,01-tB3M+20-k)

Тип К

от -200 до +1372

Примечания:

1) - не включает в себя погрешность термопар; Гзм - измеренное значение температуры, °С.

Таблица 10 - Метрологические характеристики мультиметров в режиме измерений температуры с помощью термосопротивлений для модификаций АКИП-2209/1, АКИП-2209/3, АКИП-2209/4

Тип

термосопротивлений

Диапазон измерений, °С

Значение единицы младшего разряда к, °С

Пределы допускаемой абсолютной погрешности1), °С

Pt100

от -200 до +850

0,1

±(0,003 -tB3M+15-k)

Pt1000

от -150 до +850

Примечания:

1) - не включает в себя погрешность термосопротивлений; Гзм - измеренное значение температуры, °С.

Таблица 11 - Технические характеристики мультиметров

Наименование характеристики

Значение

Масса, кг, не более

0,5

Габаритные размеры (ширинахвысотахглубина), мм

91х200х54

Питание

3 В (две батареи типа АА)

Нормальные условия измерений:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %, не более

  • - атмосферное давление, кПа

от +18 до +28

75

от 84,0 до 106,7

Рабочие условия применения:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %, не более

  • - атмосферное давление, кПа

от 0 до +50

75

от 84,0 до 106,7

Знак утверждения типа

наносится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 12 - Комплектность мультиметров

Наименование

Обозначение

Количество шт./экз.

Мультиметр цифровой

АКИП-2209

1

Измерительные провода

-

2

Батареи питания

-

2

Защитный чехол

-

1

Руководство по эксплуатации

-

1

Сведения о методиках (методах) измерений

приведены в разделе п.8 «Проведение измерений» руководства по эксплуатации

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»

Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от Т10-16 до 100 А»

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от Т10-8 до 100 А в диапазоне частот от 1-10"1 до 1406 Гц»

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»

Стандарт предприятия «Мультиметры цифровые АКИП-2209»

Правообладатель

RISHABH INSTRUMENTS PVT LTD., Индия Адрес: NASHIK, MIDC, SATPUR, F-31, India

Телефон: + 91-253 2202028/202 Факс: + 91 253 2351064

Web-сайт: https://rishabh.co.in/

Изготовитель

RISHABH INSTRUMENTS PVT LTD., Индия Адрес: NASHIK, MIDC, SATPUR, F-31, India

Телефон: + 91-253 2202028/202 Факс: + 91 253 2351064

Web-сайт: https://rishabh.co.in/

Испытательный центр Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)

Адрес: 111141, Россия, г. Москва, ул. Плеханова, д. 15А Телефон: +7(495) 777-55-91

Факс: +7(495) 640-30-23 Web-сайт: http://www.prist.ru

E-mail: prist@prist.ru Уникальный номер записи об аккредитации в реестре аккредитованных лиц

Росаккредитации № RA.RU.314740

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

28         октября пгапс лг 231'

от «____»______ 2025 г. №____

Лист № 1 Регистрационный № 94076-24                                          Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры Агат-Р

Назначение средства измерений

Расходомеры Агат-Р (далее - расходомеры) предназначены для измерений объёмного расхода жидкости.

Описание средства измерений

Принцип действия расходомеров основан на измерении разности времени при прохождении ультразвукового сигнала в прямом и обратном направлении движения потока жидкости. Далее, по разности времени прохождения сигнала, определяется скорость, направление потока и рассчитывается объёмный расход жидкости. Измеренная информация передаётся на дисплей и в цифровом виде в комплексную систему управления техническими средствами по интерфейсу RS-485.

По виду конструктивного исполнения расходомеры могут иметь исполнения:

  • - 1 (одноблочное) — расходомеры, в которых первичный (далее - ПП) и вторичный (далее - ПВ) преобразователи объединены в одну конструкцию;

  • - 2 (многоблочное) — расходомеры, имеющие в составе ПП, ПВ и кабель связи между ними.

Для измерений разности расходов на двух трубопроводах есть исполнение расходомеров с двумя ПП и одним ПВ. При этом ПВ формирует выходные сигналы, пропорциональные разности расходов.

В зависимости от направления движения измеряемой среды расходомеры имеют исполнения:

  • - О — с односторонним направлением движения измеряемой среды;

  • - Д — с двусторонним направлением движения измеряемой среды.

Расходомеры по способу присоединения к трубопроводу имеют исполнения:

  • - Ф — фланцевое;

  • - Р — резьбовое;

  • - С — сварное.

Расходомеры имеют исполнения, отличающиеся следующими параметрами:

  • - конструктивным исполнением (одноблочное или многоблочное);

  • - условным проходом (номинальным размером);

  • - верхним пределом измерений расхода;

  • - рабочим давлением;

  • - видом электропитания;

  • - видом дополнительного выходного сигнала;

  • - видом измеряемой среды;

  • - основной относительной погрешностью;

  • - наличием или отсутствием взрывозащиты;

  • - способом присоединения к трубопроводу;

  • - длиной кабеля связи;

  • - значением температур градуировки измеряемой и окружающей среды.

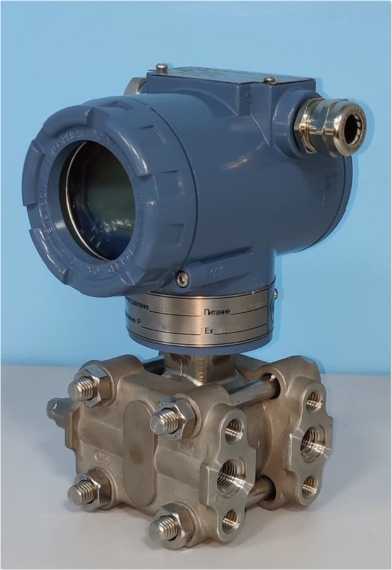

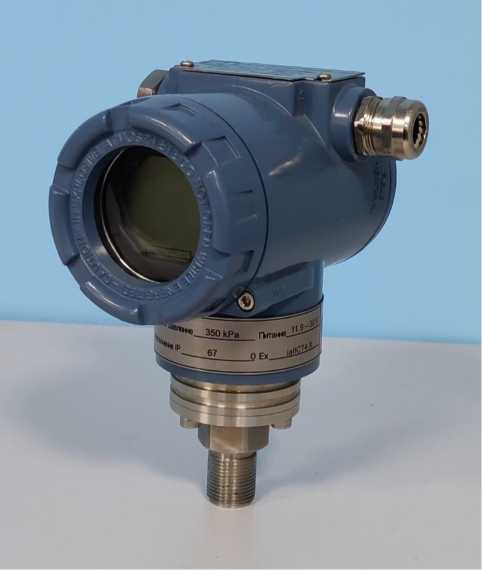

Общий вид расходомеров исполнения 1 приведён на рисунке 1. Виды ПП и ПВ расходомеров исполнения 2 с указанием мест нанесения знака утверждения типа, заводского номера приведены на рисунках 2, 3.

Приказ Росстандарта №2317 от 28.10.2025, https://oei-analitika.ru Приказ Росстандарта №2317 от 28.10.2025, https://oei-analitika.ru

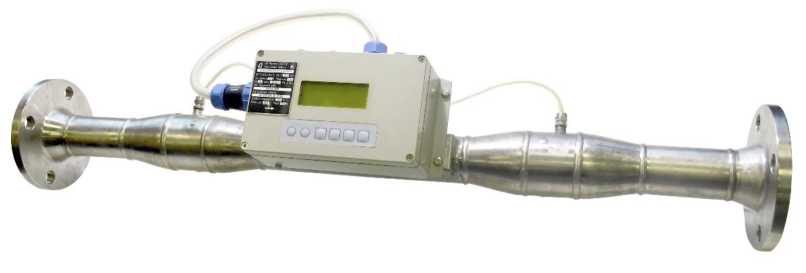

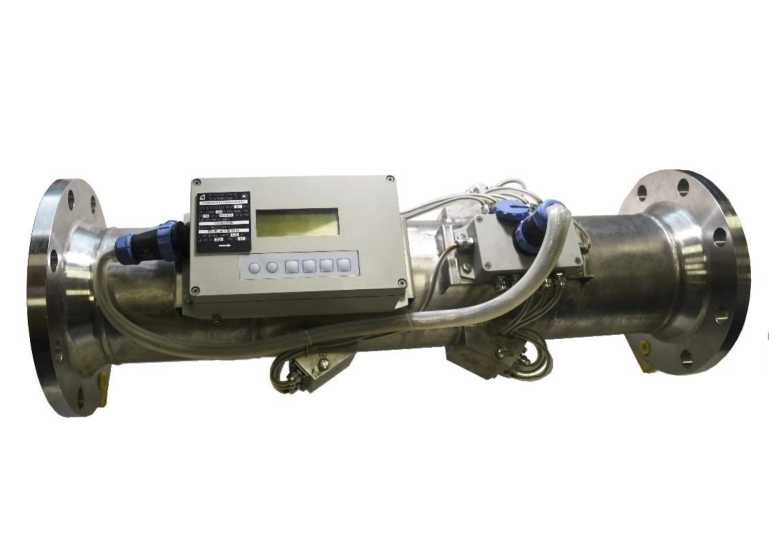

Рисунок 1 - Внешний вид расходомеров исполнения 1

Приказ Росстандарта №2317 от 28.10.2025, https://oei-analitika.ru

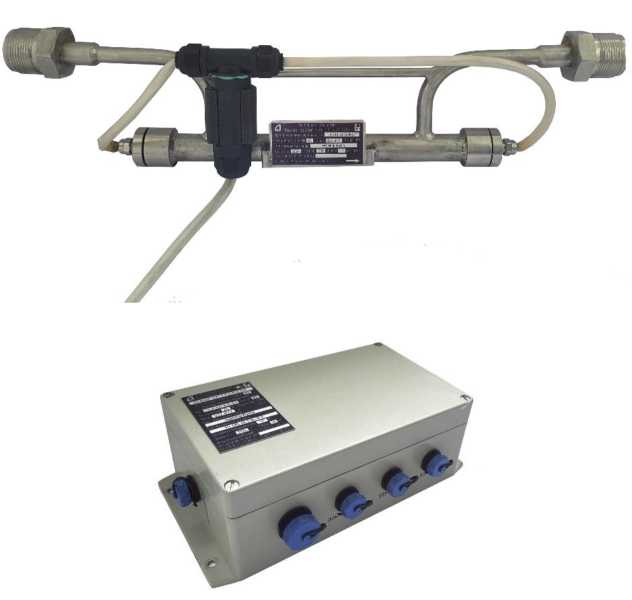

Рисунок 2 - Внешний вид ПП и ПВ расходомеров исполнения 2

Место нанесения знака утверждения типа

Место нанесения заводского номера расходомера

Место нанесения заводского номера

ПВ

Приказ Росстандарта №2317 от 28.10.2025, https://oei-analitika.ru

2-И-20-0,22-10-«-0-Р-21. H-10-2Q- 20-М

нефтепродукты

*1 ) 'MopunLUC-Агот-КИП >_1 =1 Исходомер’Агат-Р- |П|

АГТГ 40725104514 Зоб К°ПДР

Преобразователь Вторичный

ВП- EEEESEEE1 iBN П1П1

Эл питание КД 3 Мощность 7 Вт

Qmi НЕЖДЯ •      IP67

Вид измеряемой среды______________

Вид Выходного сигнала

Основная погрешности Wil % Лата изг УЖ1 Mocco ВЗ-.

Искробезопасная'цель-' -25 ~С <U< >55 'С

1Ех Й Obi ИВ № ЕАЗС N MKBKBI

- 15 В - 15 мА L = J мкФ L -- ЮнкГм

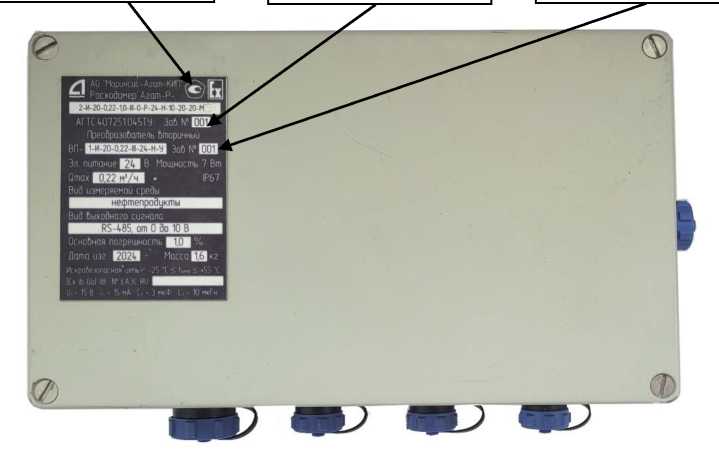

Рисунок 3 - Место нанесения знака утверждения типа и заводского номера

Заводской номер в виде цифрового обозначения, состоящего из 3 арабских цифр, и знак утверждения типа наносятся лазерной гравировкой на маркировочную табличку, закрепляемую на корпусе.

Знак поверки на СИ не наносится.

Приказ Росстандарта №2317 от 28.10.2025, https://oei-analitika.ru

АО "Моринсис-Агот-КИГГ If— РасхоЗомер Агат-Р- 'S'И

АГТС.407251045ТУ Заб № ■ Преобразователь Вторичный Заб №■ Эл. питание В Мощность 7 Вт Qmax                        IP67

Bufl измеряемой среды______________

Bufl Выходного сигнала

Основная погрешность % Патаиэг          Масса ■ кг

Искробезопасная цепь -2S "С 2 1«» < *55 ‘С [Ex ib Gb] IB X № ЕАЭС RU

U.« 15 В I» • 15 мА С. • 3 гкФ L.-ЮнкГн

Рисунок 4 - Маркировочная табличка

Программное обеспечение

Программное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.

После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

ПО предназначено для обработки сигналов, выполнения математической обработки результатов измерений, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации и внешние системы.

Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование внутреннего ПО

agat-r.hex

Номер версии (идентификационный номер) внутреннего ПО

1.ХХ.ХХ.ХХ

Идентификационное наименование внешнего ПО

QLink

Номер версии (идентификационный номер) внешнего ПО

1.ХХ.Х

Метрологически значимая часть ПО

metrolog kit1.dll

Цифровой идентификатор метрологически значимой части (алгоритм SHA256)

67b759b930a347c30f97a9efcdbf5a81

3350526f74bfcdc3009e51298331d5a8

Примечания:

  • 1. «х» может принимать значение от 1 до 9 и не относится к метрологически значимой части ПО.

  • 2. Просмотр значения номера версии (идентификационного номера) внутреннего ПО доступен только в программе QLink.

Лист № 5 Всего листов 9 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение характеристики

Диапазон измерений объёмного расхода, м3

от 0,05 до 630

Номинальный диаметр проточной полости, DN

от 3 до 200

Пределы допускаемой относительной основной погрешности измерений объёмного расхода, 5о, %

  • - в диапазоне скорости от 3 до 10 м/с:

  • исполнения 1,0

  • исполнения 0,5

  • исполнения 0,25

  • - в диапазоне скорости от 0,03 до 3 м/с:

  • исполнения 1,0

  • исполнения 0,5

  • исполнения 0,25

?   +1   О

-н _н

Пределы допускаемой относительной основной погрешности измерений объёмного расхода при поверке имитационным методом, %

± 6о + 0,1

Предел допускаемой дополнительной погрешности измерений объёмного расхода, вызванной отклонением температуры окружающей среды от значения температуры градуировки на каждые 10 °С в рабочем диапазоне температур, % предела основной погрешности

0,1

Предел допускаемой дополнительной погрешности измерений объёмного расхода, вызванной отклонением температуры измеряемой среды от значения температуры градуировки на каждые 10 °С в рабочем диапазоне температур, % предела основной погрешности

0,2

Примечания:

  • 1. Скорость потока жидкости V, м/с, вычисляется по формуле

4 • 103 Q

V = п-3,6 DN2

где Q - объёмный расход, м3/ч;

DN - номинальный диаметр проточной полости, мм.

  • 2. Значения температуры градуировки окружающей среды: +20 °С; +25 °С; +35 °С; +50 °С.

  • 3. Значения температуры градуировки измеряемой среды: +20 °С; +25 °С; +35 °С; +50 °С; +70 °С.

  • 4. Конкретные значения DN и диапазона расходов указаны в паспорте расходомера.

Таблица 3 - Технические характеристики

Наименование характеристики

Значение характеристики

Измеряемая среда: - исполнение I

морская вода;

- исполнение II

пресная вода,

вода дистиллированная по ГОСТ Р 581442018,

бидистиллят воды;

- исполнение III

нефтепродукты отработанные по

ГОСТ 21046-2021,

нефть по ГОСТ Р 51858-2002, топливо дизельное по ГОСТ 305-2013,

топливо моторное по ГОСТ Р 54283-2010, топливо нефтяное для газотурбинных установок по ГОСТ 10433-75;

водный раствор этилового спирта;

- исполнение IV

агрессивные среды (кислота серная 92 % ГОСТ 2184-2013, кислота азотная неконцентрированная ГОСТ Р 53789-2010,

щелочи

Рабочая температура измеряемой среды, °С

от - 2 до + 90

Рабочее давление измеряемой среды, МПа, не более

1,6

Параметры электропитания:

- напряжение постоянного тока, В

24

- напряжение переменного тока, В

220+30

-25

- частота переменного тока, Гц

50 ± 1

Потребляемая мощность: - Вт, не более

7

- ВА, не более

10

- при cos ф, не менее

0,8

Аналоговый выходной сигнал:

- исполнение Н

напряжение постоянного тока от 0 до 10 В при сопротивлении нагрузки не менее 2 кОм

- исполнение А

сила постоянного тока от 4 до 20 мА при сопротивлении нагрузки не более 500 Ом

Интерфейс

RS-485

Протокол обмена

ModBus / специальный

Электрическое сопротивление изоляции, МОм,

не менее:

- в нормальных условиях

20

- при температуре окружающей среды + 55 °С

5

- при температуре окружающей среды + 55 °С и относительной влажности (95 ± 3) %, а также

1

при нахождении в морской воде температурой от - 2 °С до + 90 °С

Время готовности расходомеров к работе, с, не более

1

Наименование характеристики

Значение характеристики

Наличие      прямолинейного      участка

трубопровода до и после расходомера, DN,

не менее

- для исполнений с одним акустическим каналом (лучом)

8

- для исполнений с тремя и шестью акустическими каналами (лучами)

5

Уровень     радиопомех,      создаваемых

не превышает значений, установленных в

расходомерами при работе

Нормах 8-95

Уровень воздушного шума, создаваемого при работе, дБ, не более

40

Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015

IP67

Маркировка взрывозащиты (для расходомеров во взрывозащищённом исполнении):

- преобразователя первичного

1 Ex ib IIB T5 Gb X

- преобразователя вторичного

[Ex ib Gb] IIB X

Габаритные размеры (высота х длина х ширина), мм:

- расходомера одноблочного исполнения

от 390x132x145 до 845x345x406

- преобразователя первичного

от 390x106x55 до 845x345x235

- преобразователя вторичного

232x75x140

Масса, кг:

- расходомера одноблочного исполнения

от 3,8 до 46,0

- преобразователя первичного

от 1,35 до 42,6

- преобразователя вторичного

не более 2,5

Условия эксплуатации:

- температура окружающей среды, °С

от - 25 до + 55

- относительная влажность при температуре + 55 °С, %

95 ± 3

- атмосферное давление, кПа

от 80,0 до 202,7

Таблица 4 - Показатели надёжности

Наименование параметра

Значение

Средняя наработка на отказ, ч

120000

Назначенный срок службы, лет

15

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку лазерной гравировкой.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Примечание

Расходомер Агат-Р в составе:

АГТС.407251.045

1 шт.

-

Преобразователь первичный

АГТС.408828.0281)

1 шт.

-

АГТС.408828.0291)

АГТС.408828.0311)

Преобразователь вторичный

АГТС.408843.0271)

1 шт.

-

Кабель связи КС-13)

АГТС.685662.011

1 шт.2)

-

Кабель связи КС-33)

АГТС.685664.001

Кабель связи КС-63)

АГТС.685666.001

Одиночный комплект

ЗИП-О

АГТС.407923.009

1 компл.

По отдельному заказу

Комплект монтажных частей^

АГТС.407921.009

1 компл.

По отдельному заказу

Кабель поверочный КП

АГТС.685611.008

1 шт.

Допускается прилагать

1 экз. в один адрес

Программа QLink

RU.ArTC.04001-01

1 шт. 4)

CD-диск

Паспорт

АГТС.407251.045ПС

1 экз.

-

Руководство по эксплуатации

АГТС.407251.045РЭ

1 экз.4)

-

  • 1) Исполнение определяется заказом.

  • 2) При заказе расходомера для измерений разности расходов на двух трубопроводах ПП

АГТС.408828.028 и кабель связи КС-1 указывать две штуки.

3) Исполнение и длина кабеля связи в соответствии с заказом. Длина кабеля — не более 10 м.

4) Допускается поставлять 1 экз. на партию в один адрес отгрузки.

Сведения о методиках (методах) измерений

приведены в разделе 1.4 руководства по эксплуатации АГТС.407251.045РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»

АГТС.407251.045ТУ «Расходомеры Агат-Р. Технические условия»

Правообладатель

Акционерное общество «Моринформсистема-Агат-КИП»

(АО «Моринсис-Агат-КИП»)

Юридический адрес: 390006, г. Рязань, проезд Речников, д. 17

ИНН: 6230072226

Телефон: +7 (4912) 25-85-02; факс: +7 (4912) 25-85-99

Web-сайт: www.agat-kip.ru

Е-mail: agat-kip@yandex.ru

Изготовитель

Акционерное общество «Моринформсистема-Агат-КИП»

(АО «Моринсис-Агат-КИП»)

Юридический адрес: 390006, г. Рязань, проезд Речников, д. 17

Адреса места осуществления деятельности: 390047, г. Рязань, ул. Связи, д. 21 390006, г. Рязань, проезд Речников, д. 17 ИНН: 6230072226

Телефон: +7 (4912) 25-85-02; факс: +7 (4912) 25-85-99

Е-mail: agat-kip@yandex.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46

Телефон/факс: +7 (495) 437-37-29 / 437-56-66

Web-cafrr: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 28 »    окзяббя 2025 Г. №   2317

Лист № 1 Регистрационный № 61346-15                                        Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления Тизприбор-150Р

Назначение средства измерений

Датчики давления Тизприбор-150Р (далее - датчики), предназначены для непрерывных измерений и преобразования значений измеряемого параметра - абсолютного и избыточного давления, в том числе разрежения, давления-разрежения, разности давлений, а также измерений величин, функционально связанных с измеряемым давлением: уровня, а также для измерений расхода жидкости, газа и пара в унифицированный токовый и/или цифровые выходные сигналы.

Описание средства измерений

Принцип действия датчиков основан на упругой деформации материала чувствительного элемента. Давление через разделительную мембрану и разделительную жидкость передается на первичный преобразователь. Далее сигнал с первичного преобразователя передается на электронную схему (вторичный преобразователь), формирующую унифицированный аналоговый выходной сигнал и/или цифровой выходной сигнал посредством протоколов HART, Foundation Fieldbus H1, PROFIBUS PA.

В зависимости от измеряемого давления датчики имеют следующие обозначения:

SR, SD, SH, SDM, SHM - датчики разности (перепада) давлений;

SG, TG, SGM, TGM - датчики избыточного давления (в том числе вакуумметрические и мановакуумметрические датчики);

SA, TA, SAM, TAM - датчики абсолютного давления.

В зависимости от используемого протокола связи датчики имеют следующие обозначения:

Н - протокол HART;

F - протокол Foundation Fieldbus Н1;

Р - протокол PROFIBUS РА.

Датчики изготавливаются:

  • - с индикаторным устройством на основе жидких кристаллов (ЖК-дисплей);

  • - без индикаторного устройства.

Датчики являются многопредельными и настраиваются при выпуске предприятием изготовителем на максимальный верхний предел измерения. Датчик имеет возможность перенастройки на любой верхний предел измерения, находящийся в диапазоне от минимального до максимального верхнего предела измерения для данного кода диапазона измерений.

Датчики давления Тизприбор-150Р имеют обычное или взрывозащищенное исполнение.

Фотографии общего вида датчиков представлены на рисунке 1.

Приказ Росстандарта №2317 от 28.10.2025, https://oei-analitika.ru

Рисунок 1 - Общий вид датчиков давления Тизприбор-150Р

Приказ Росстандарта №2317 от 28.10.2025, https://oei-analitika.ru

Заводской номер наносится лазерным способом на прикрепленную к датчику табличку. Места нанесения заводского номера и знака утверждения типа указаны на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование датчиков не предусмотрено.

Приказ Росстандарта №2317 от 28.10.2025, https://oei-analitika.ru

Модель 11 и IЛ \ 1 ~: \

Датчик давления Тизприбор-150Р

Предел измерений

СТ) Заводской номер

Приказ Росстандарта №2317 от 28.10.2025, https://oei-analitika.ru

Место нанесения заводского номера

Дата выпуска

Место нанесения

знака утверждения типа

Приказ Росстандарта №2317 от 28.10.2025, https://oei-analitika.ru

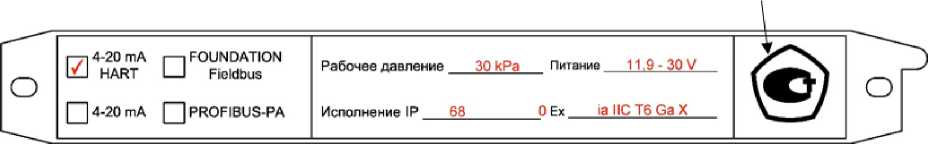

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа

Программное обеспечение

Датчики имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и предназначено для преобразования, индикации и передачи измеренных значений. ПО устанавливается в датчики на заводе-изготовителе во время производственного цикла и является неизменным.

Конструкция датчиков исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

SR, SD, SH, SG, TG, SA, TA

SDM, SHM, SGM, TGM, SAM, TAM

Идентификационное наименование ПО

РН150Т

PF150T

РР150Т

РН150Т

PF150T

РР150Т

Номер версии (идентификационный номер) ПО, не ниже

5.4

1.21

3.0

1.6

1.03

1.03

Метрологические и технические характеристики

Метрологические и основные технические характеристики датчиков приведены в таблицах 2 - 6.

Таблица 2 - Метрологические характеристика датчиков разности (перепада) давления

Модифи кация

Код диапазона измерений

Минимальный верхний предел измерений, Pmin, кПа )

Максимальный верхний предел измерений, Ртах, кПа )

Предельно допускаемое рабочее избыточное давление, МПа

Давление перегрузки, МПа

Пределы допускаемой основной приведенной (к настроенному диапазону измерений) погрешности измерений, у, %!)

Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности, вызванной отклонением температуры окружающей среды от нормальных условий измерений, удоп %/28 °C

SR

2

0,03

1,5

6,89

0,4

±0,1 2)

±[0,05’ДИмакс + 0,25-ДИнастр]

SD

3

0,075

7,5

13,8

13,8

±0,075 3) ±0,2 ±0,5

± [0,019-ДИмакс + 0,125-ДИнастр] 4)

± [0,025-ДИмакс +0,125’ДИнастр] 5)

4

0,374

37,4

5

1,86

186,8

6

6,9

690

7

20,86

2 068

8

68,9

6 890

SH

4

0,374

37,4

31,0

5

1.86

186,8

6

6,9

690

7

20,86

2 068

1)

2) где К = Д

3)

4)

5)

Примечан Да Н Ва

погрешно

Конкретное значение указано в паспорте датчика.

Если К > 2, то основная приведенная (к настроенному диапазону измерений) погрешность составит ±[0,05+0,025-К]% -ДИнастр. тах/ДИнастр.(ДИтах - максимальный диапазон измерений; ДИнастр. - настроенный диапазон измерений).

Если К > 10, то основная приведенная (к настроенному диапазону измерений) погрешность измерений составит: ±[0,025+0,005-К]%ДИнастр.

Если К < 10.

Если K > 10.

ия:

тчики имеют функцию выбора других единиц измерений давления, допускаемых к применению в Российской Федерации. жний предел измерений равен нулю.

1риация выходного сигнала уг не должна превышать значения допускаемой основной приведенной (к настроенному диапазону измерений) сти измерений |у|.

Таблица 3 - Метрологические характеристика датчиков разности (перепада) давления

Модифи кация

Код диапазона измерений

Границы диапазона возможных настроек (от Pmin до Ртах), кПа

ДИ 1)1 9) тах     ,

кПа

ДИ 2), 9), кПа

Предельно допускаемое рабочее избыточное давление, МПа

Давление перегрузки,

МПа

Пределы основной допускаемой приведенной (к настроенному диапазону измерений) погрешности измерений, у, % 9)

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры окружающей среды от нормальных условий измерений, удоп, %/10 °C

SDM

1

от -3 до 3

3

0,1

4

4

±0,075 3), ±0,2 4), ±0,5

± 0,075 ((t-20)/10) 10)

2

от -6 до 6

6

0,2

3

от -40 до 40

40

0,4

10

10

±0,075 3), ±0,2 4), ±0,5 5)

4

от -250 до 250

250

2,5

10

10

±0,075 6)

±0,2 7)

±0,5 8)

5

от -500 до 1 000

1 000

10,0

6

от -500 до 3 000

3 000

30,0

7

от -500 до 10 000

10 000

100,0

SHM

1

от -3 до 3

3

0,1

16

16

±0,075 3), ±0,2 4), ±0,5

± 0,075 ((t-20)/10) 10)

2

от -6 до 6

6

0,2

25

25

3

от -40 до 40

40

0,4

40

40

±0,075 3), ±0,2 4), ±0,5 5)

4

от -250 до 250

250

2,5

40

40

±0,075 6)

±0,2 7)

±0,5 8)

5

от -500 до 1 000

1 000

10,0

6

от -500 до 3 000

3 000

30,0

7

от -500 до 10 000

10 000

100,0

  • 1) ДИтах - максимальная алгебраическая разность между значениями верхнего и нижнего пределов измерений - максимальный диапазон измерений.

  • 2) ДИ,;,„.. - минимальная алгебраическая разность между значениями верхнего и нижнего пределов измерений - минимальный диапазон измерений.

  • 3) Если К > 5, то основная приведенная (к настроенному диапазону измерений) погрешность измерений составит: ±(0,015 К), % ДИнастр.

  • 4) Если К > 13, то основная приведенная (к настроенному диапазону измерений) погрешность измерений составит: ±(0,015 К), % ДИнастр.

  • 5) Если К > 33, то основная приведенная (к настроенному диапазону измерений) погрешность измерений составит: ±(0,015 К), % ДИнастр.

  • 6) Если К > 10, то основная приведенная (к настроенному диапазону измерений) погрешность измерений составит: ±(0,0075 К), % ДИнастр.

  • 7) Если К > 26, то основная приведенная (к настроенному диапазону измерений) погрешность измерений составит: ±(0,0075 К), % ДИнастр.

  • 8) Если К > 66, то основная приведенная (к настроенному диапазону измерений) погрешность измерений составит: ±(0,0075 К), % ДИнастр.

  • 9) Конкретное значение указано в паспорте датчика.

  • 10) t - рабочая температура окружающей среды.

таблицы 3

Примечания:

При изготовлении допускается настройка датчиков на любой диапазон измерений (ДИнастр), лежащий внутри приведённого в таблице максимального диапазона измерений (ДИтах), не выходящий за пределы допускаемых границ диапазона возможных настроек (от Рти до РтаД, но (ДИнастр.) величина диапазона измерений должна быть не менее минимального диапазона измерений (ДИт/и). Информация о настроенном диапазоне измерений и основной погрешности при

изготовлении или эксплуатации, заносится в паспорт датчика.

Датчики имеют функцию выбора других единиц измерений давления, допускаемых к применению в Российской Федерации.

Вариация выходного сигнала уг не должна превышать значения допускаемой основной приведенной (к настроенному диапазону измерений) погрешности измерений |у|.

Таблица 4 - Метрологические характеристики датчиков избыточного давления

Модифи кация

Код диапазона измерений

Нижний предел измерений, РНПИ, кПа

Минимальный верхний предел измерений, Рт/и, кПа

Максимальный верхний предел измерений, Ртах, кПа

Давление перегрузки, МПа

Пределы основной допускаемой приведенной (к настроенному диапазону измерений) погрешности измерений, у, % 8)

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры окружающей среды от нормальных условий измерений, удоп, %/28°С

SG

3

от 0 до -7,5

0,075

7,5

13,8

±0,075 п ±0,2 ±0,5

± [0,019% ДИмакс + 0,125% ДИнастр] 9) ± [0,025% ДИмакс +0,125% ДИнастр] 10)

4

от 0 до -37,4

0,374

37,4

5

от 0 до -98

1,86

186,8

6

от 0 до -98

6,9

690

7

от 0 до -98

20,86

2 068

8

от 0 до -98

68,9

6 890

9

от 0 до -98

206,8

20 680

31,0

0

от 0 до -98

413,7

41 370

51,7

Продолжение таблицы 4

Модифи кация

Код диапазона измерений

Нижний предел измерений, РНПИ, кПа

Минимальный верхний предел измерений, Pmin, кПа

Максимальный верхний предел измерений, Ртах, кПа

Давление перегрузки, МПа

Пределы основной допускаемой приведенной (к настроенному диапазону измерений) погрешности измерений, у, % 8)

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры окружающей среды от нормальных условий измерений, удоп, %/28°С

TG

0

от 0 до -98

0,2

20

0,03

±0,075 п ±0,2 ±0,5

± [0,019% ДИмакс + 0,125% ДИнастр] 9) ± [0,025% ДИмакс +0,125% ДИнастр] 10)

1

от 0 до -98

0,35

35

0,05

2

от 0 до -98

1

100

0,15

3

от 0 до -98

3,5

350

0,5

4

от 0 до -98

7

700

1

5

от 0 до -98

10

1 000

1,5

6

от 0 до -98

25

2 500

3,7

7

от 0 до -98

35

3 500

5

8

от 0 до -98

60

6 000

9

9

от 0 до -98

100

10 000

15

А

от 0 до -98

350

35 000

50

В

от 0 до -98

600

60 000

90

SGM

1

от 0 до -3

0,05

3

10,0

±0,075 2), ±0,2 3), ±0,5 4)

± 0,075 ((t-20)/10) 11)

2

от 0 до -6

0,2

6

10,0

10,0

10,0

10,0

10,0

±0,075 2), ±0,2 3), ±0,5

3

от 0 до -40

0,4

40

±0,075 2), ±0,2 3), ±0,5 4)

4

от 0 до -100

2,5

250

±0,075 5)

±0,2 6)

±0,5 7)

5

от 0 до -100

10

1 000

6

от 0 до -100

30

3 000

7

от 0 до -100

100

10 000

20,0

8

от 0 до -100

400

40 000

80,0

Продолжение таблицы 4

Модифи кация

Код диапазона измерений

Нижний предел измерений, РНПИ, кПа

Минимальный верхний предел измерений, Pmin, кПа

Максимальный верхний предел измерений, Ртах, кПа

Давление перегрузки, МПа

Пределы основной допускаемой приведенной (к настроенному диапазону измерений) погрешности измерений, у, % 8)

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры окружающей среды от нормальных условий измерений, удоп, %/28°С

TGM

1

от 0 до -3

0,15

3

0,4

±0,075 2), ±0,2 3), ±0,5

± 0,075 ((t-20)/10)П)

2

от 0 до -6

0,2

6

0,4

3

от 0 до -40

2

40

1,0

4

от 0 до -100

12,5

250

4,0

±0,075 5), ±0,2, ±0,5

5

от 0 до -100

50

1 000

6,0

6

от 0 до -100

150

3 000

15,0

7

от 0 до -100

500

10 000

20,0

8

от 0 до -100

4 000

40 000

80,0

±0,075, ±0,2, ±0,5

  • 1) Если К > 10, то основная приведенная (к настроенному диапазону измерений) погрешность измерений составит ±[0,025+0,005-К]%-ДИнастр., где К = ДИтах / ДИнастр. (ДИтал - максимальный диапазон измерений; ДИнастр. - настроенный диапазон измерений).

  • 2) Если К > 5, то основная приведенная (к настроенному диапазону измерений) погрешность измерений составит: ±[0,015 К]%ДИнастр.

  • 3) Если К > 13, то основная приведенная (к настроенному диапазону измерений) погрешность измерений составит: ±[0,015 К]%ДИнастр.

  • 4) Если К > 33, то основная приведенная (к настроенному диапазону измерений) погрешность измерений составит: ±[0,015 К]%ДИнастр.

  • 5) Если К > 10, то основная приведенная (к настроенному диапазону измерений) погрешность измерений составит: ±[0,0075 К]%ДИнастр.

  • 6) Если К > 26, то основная приведенная (к настроенному диапазону измерений) погрешность измерений составит: ±[0,0075 К]%ДИнастр.

  • 7) Если К > 66, то основная приведенная (к настроенному диапазону измерений) погрешность измерений составит: ±[0,0075 К]%ДИнастр.

  • 8) Конкретное значение указано в паспорте датчика.

  • 9) Если К < 10.

  • 10) Если K > 10.

  • 11) удоп, %/10 °C: t - рабочая температура окружающей среды.

Примечания:

Датчики имеют функцию выбора других единиц измерений давления, допускаемых к применению в Российской Федерации.

Вариация выходного сигнала уг не должна превышать значения допускаемой основной приведенной (к настроенному диапазону измерений) погрешности измерений |у|.

Таблица 5 - Метрологические характеристики датчиков абсолютного, давления

Модифи кация

Код диапазона измерений

Минимальный верхний предел измерений, Pmin, кПа

Максимальный верхний предел измерений,

Ртах, кПа

Давление перегрузки, МПа

Пределы основной допускаемой приведенной (к настроенному диапазону измерений) погрешности измерений, у, % 3)

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры окружающей среды от нормальных условий измерений, удоп, %/28°С

SA

4

0,374

37,4

0,4

±0,075 п ±0,2 ±0,5

± [0,019% ДИмакс + 0,125% ДИнастр] 4)

± [0,025% ДИмакс +0,125% ДИнастр] 5)

5

1,86

186,8

1,5

6

6,9

690

3,0

7

20,86

2068

13,8

8

68,9

6890

ТА

0

0,2

20

0,03

1

0,35

35

0,05

2

1

100

0,15

3

3,5

350

0,5

4

7

700

1,0

5

10

1 000

1,5

6

25

2 500

3,7

7

35

3 500

5,0

8

60

6 000

9,0

9

100

10 000

15,0

А

350

35 000

50,0

Продолжение таблицы 5

Модифи кация

Код диапазона измерений

Минимальный верхний предел измерений, Ртт, кПа

Максимальный верхний предел измерений, Ртах , кПа

Давление перегрузки, МПа

Пределы основной допускаемой приведенной (к настроенному диапазону измерений) погрешности измерений, у, %

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры окружающей среды от нормальных условий измерений, Удоп, %/28°С

SAM

3

20

40

16,0

±0,075, ±0,2, ±0,5

± 0,075 ((t-20)/10) 6)

4

50

250

16,0

5

200

1 000

16,0

7

1 000

10 000

20,0

±0,075 2), ±0,2, ±0,5

8

4 000

40 000

80

TAM

3

20

40

1,0

±0,075, ±0,2, ±0,5

4

50

250

4,0

5

200

1 000

6,0

7

1 000

10 000

20,0

±0,075 2), ±0,2, ±0,5

8

4 000

40 000

80,0

  • 1)

гд

  • 2)

3)

4)

  • 5)

  • 6)

Примечан Да Н Ва

погрешно

Если К > 10, то основная приведенная (к настроенному диапазону измерений) погрешность измерений составит ±[0,025+0,005-К]%-ДИнастр. е К = ДИтах/ ДИнастр. (ДИтах - максимальный диапазон измерений; ДИнастр. - настроенный диапазон измерений).

Если К > 5, то основная приведенная (к настроенному диапазону измерений) погрешность измерений составит: ±[0,015 К]%ДИнастр. Конкретное значение указано в паспорте датчика.

Если К < 10.

Если K > 10. доп, %/10 °C: t - рабочая температура окружающей среды. ия: тчики имеют функцию выбора других единиц измерений давления, допускаемых к применению в Российской Федерации. жний предел измерений равен нулю абсолютного давления.

1риация выходного сигнала уг не должна превышать значения допускаемой основной приведенной (к настроенному диапазону измерений) сти измерений |у|.

Таблица 6 - Основные технические характеристики

Наименование характеристики

Значение

Нормальные условия измерений давления:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха (без конденсации), %, не более

  • - атмосферное давление, кПа

от +21 до +25

от 30 до 80 от 84 до 106,7

Рабочие условия измерений:

  • - температура окружающего воздуха, °С:

  • - исполнение без ЖК-дисплея

  • - исполнение с ЖК-дисплеем

  • - взрывозащищённое исполнение

  • - относительная влажность воздуха (без конденсации), %, не более

  • - атмосферное давление, кПа

от -55 до +85 от -30 до +50 от -40 до +70

80 от 84 до 106,7

Выходные сигналы:

- аналоговый, мА

от 4 до 20

- цифровые

HART, PROFIBUS PA,

Foundation Fieldbus H1

Напряжение питания постоянного тока, В:

  • - датчики с цифровыми выходными сигналами PROFIBUS PA и Foundation Fieldbus H1:

  • - стандартные

  • - искробезопасная цепь

  • - датчики с аналоговым выходным сигналом от 4 до 20 мА и цифровым выходным сигналом HART:

  • - искробезопасная цепь

от 9 до 32 от 9 до 17,5

от 11,9 до 42 от 11,9 до 30

Степень защиты по ГОСТ 14254-2015 1)1

IP66, IP68

Маркировка взрывозащиты |(

0Ех ia IIC Т6/Т4 Ga X

1Ех d IIC Т6/Т4 Gb X

Масса, кг, не более1)

  • - модификации SR, SD, SH, SG, SA, SDM, SGM, SAM, SHM:

  • - модификации TG, TA, TGM, TAM:

5,0

3,5

Габаритные размеры, мм, не более длина х ширина х высота

135x150x200

|( Конкретное значение указано в паспорте датчика.

Таблица 7 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

15

Средняя наработка на отказ, ч, не менее

100000

Знак утверждения типа

наносится методом гравирования на прикрепленную к корпусу датчика техническую табличку и (или) типографским способом на титульный лист паспорта датчика.

Комплектность средства измерений приведена в таблице 8.

аблица 8 - Комплектность датчиков давления

Наименование

Обозначение

Количество, шт./экз.

Датчик давления

Тизприбор-150Р

1

Руководство по эксплуатации

9078150 РЭ

11)

Паспорт

9078150 ПС

1

Комплект монтажных частей

-

12)

Программное обеспечение

-

11)

Методика поверки (копия)

-

12)

1) Поставляется на партию.

2) Поставляется по запросу.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе раздела 1.3  9078150 РЭ «Руководство

по эксплуатации. Измерение параметров, настройка и калибровка датчиков».

Нормативные и технические документы, устанавливающие требования к датчикам давления Тизприбор-150Р

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ГОСТ 22520-85 «Датчики давления, разряжения и разности давлений с электрическим аналоговыми выходными сигналами ГСП»

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давления до 1-105 Па»

Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па»

ТУ 4212-150-37185268-2014 «Датчики давления Тизприбор-150Р. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Завод «Тизприбор»

(ООО «Завод «Тизприбор»)

ИНН 7713736815

Юридический адрес: 606030, Нижегородская обл., г. Дзержинск, ул. Набережная Окская, д. 3, помещ. Б

Изготовитель

Общество с ограниченной ответственностью «Завод «Тизприбор»

(ООО «Завод «Тизприбор»)

ИНН 7713736815

Юридический адрес: 606030, Нижегородская обл., г. Дзержинск, ул. Набережная Окская, д. 3, помещ. Б

Адрес места осуществления деятельности: 606000, Нижегородская обл., г. Дзержинск, ул. Науки, д. 8И, к. 1

Тел: 8(495) 540-52-98

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии-Ростест»

(ФБУ «НИЦ ПМ-РОСТЕСТ»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

E-mail: info@rostest.ru,

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
