Номер по Госреестру СИ: 89587-23
89587-23 Вычислители тепловой энергии
(ПУЛЬСАР)
Назначение средства измерений:
Вычислители тепловой энергии ПУЛЬСАР (далее - тепловычислители) предназначены для измерений и преобразований выходных аналоговых (сопротивление, сила постоянного тока, напряжение постоянного тока, количество электрических импульсов) и цифровых сигналов от первичных преобразователей в значения соответствующих физических величин с последующим вычислением и индикацией тепловой энергии/энергии охлаждения, объемного расхода, объема, массового расхода, массы, температуры, разности температур, давления теплоносителя, а также измерения текущего времени.
Внешний вид.
Вычислители тепловой энергии
Рисунок № 1
Внешний вид.
Вычислители тепловой энергии
Рисунок № 2
Общие сведения
Дата публикации - 28.07.2023
Срок свидетельства - 28.07.2028
Номер записи - 191574
ID в реестре СИ - 1410071
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТВ1, ПУЛЬСАР ТВ1,
Производитель
Изготовитель - Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН")
Страна - РОССИЯ
Населенный пункт - г. Рязань
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.
Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».
Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 7
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1518 от 2023.07.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1761 от 2023.08.30 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1518 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Вычислители тепловой энергии (ПУЛЬСАР)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
26755-12 08.06.2027 |
Системы измерительные автоматизированные контроля и учета энергоресурсов, Пульсар Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
6 лет |
|
70445-18 26.02.2028 |
Устройства для распределения теплопотребления, "Пульсар" Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
10 лет |
|
74995-19 08.05.2029 |
Счетчики воды ультразвуковые, "Пульсар" Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
6 лет |
|
79648-20 20.11.2025 |
Счетчики электрической энергии трехфазные электронные, ПУЛЬСАР 3 Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
10 лет - для кл. т. 0,2S; 0,5S; 16 лет - для кл. т. 1 |
|
82501-21 02.08.2026 |
Сигнализаторы загазованности, "Пульсар" Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
1 год |
|
89149-23 29.05.2028 |
Счетчики газа струйные, ПУЛЬСАР Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
6 лет |
|
89587-23 28.07.2028 |
Вычислители тепловой энергии, ПУЛЬСАР Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
4 года |
|
90101-23 06.10.2028 |
Счетчики газа объемные диафрагменные, ПУЛЬСАР Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
6 лет |
|
92402-24 20.06.2029 |
Теплосчетчики, ПУЛЬСАР-Мини Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
4 года |
|
93097-24 02.09.2029 |
Счетчики холодной воды комбинированные, ПУЛЬСАР Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
6 лет |
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Вычислители тепловой энергии (ПУЛЬСАР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 6 | 6 | 6 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Вычислители тепловой энергии (ПУЛЬСАР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Рязанский ЦСМ Рязанская область |
5908 | 5908 |
Программное обеспечение
Программное обеспечение - (далее - ПО) тепловычислителей является встроенным и обеспечивает реализацию функций тепловычислителей и МАР.
ПО разделено на метрологически значимую и метрологически незначимую часть. Метрологические характеристики тепловычислителей оценены с учетом влияния на них ПО.
ПО тепловычислителей и МАР защищено от несанкционированного доступа паролем, ведением журнала событий и пломбированием. Конструкция тепловычислителей и МАР исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО не может быть модифицировано, загружено - или прочитано через какой-либо интерфейс после пломбирования. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Модификация |
МАР |
|
ТВ1 ТВ2 | ||
|
Идентификационное наименование программного обеспечения |
HTC-018 | |
|
Номер версии (идентификационный номер) программного обеспечения* |
018-XX.YYY-ZZ.QQ | |
|
*018 - номер версии метрологически значимой части; XX.YYY-ZZ.QQ - версия метрологически незначимой части, где буквы могут принимать следующие значения XX - 01 от 99, YYY - 001 от 999, ZZ- 00 от 99, QQ - 00 от 99. | ||
Знак утверждения типа
Знак утверждения типананосится на лицевую панель тепловычислителей любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 документа руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17 марта 2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»;
ЮТЛИ.408837.001 ТУ «Вычислители тепловой энергии ПУЛЬСАР. Технические условия».
ПравообладательОбщество с ограниченной ответственностью научно-производственное предприятие
«ТЕПЛОВОДОХРАН» (ООО НПП «ТЕПЛОВОДОХРАН»)
ИНН 6230028315
Юридический адрес: 390027, Рязанская обл., г. Рязань, ул. Новая, 51В, лит. Ж, неж. помещ. Н2
Тел.: +7 (4912) 24-02-70
E-mail: info@pulsarm.ru
Изготовитель
Общество с ограниченной ответственностью научно-производственное предприятие«ТЕПЛОВОДОХРАН» (ООО НПП «ТЕПЛОВОДОХРАН»)
ИНН 6230028315
Адрес: 390027, Рязанская обл., г. Рязань, ул. Новая, 51В, лит. Ж, неж. помещ. Н2
Тел.: +7 (4912) 24-02-70
E-mail: info@pulsarm.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28 Телефон: +7 (495) 274-01-01
E-mail: info@prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью научно-производственное предприятие«ТЕПЛОВОДОХРАН» (ООО НПП «ТЕПЛОВОДОХРАН»)
ИНН 6230028315
Юридический адрес: 390027, Рязанская обл., г. Рязань, ул. Новая, 51В, лит. Ж, неж. помещ. Н2
Тел.: +7 (4912) 24-02-70
E-mail: info@pulsarm.ru
Принцип действия тепловычислителей основан на измерении и преобразовании первичных параметров (сопротивления, силы и/или напряжения постоянного тока и количества электрических импульсов) или цифровых сигналов от первичных измерительных преобразователей параметров измеряемой среды в значения физических величин (объем, температура, давление) с последующим расчетом, в соответствии с установленными алгоритмами обработки, тепловой энергии/энергии охлаждения, объемного расхода, массового расхода, объема, массы, температуры, разности температур, давления теплоносителя, а также измерения текущего времени.
Тепловычислители применяются в составе теплосчетчиков для учета тепловой энергии и теплоносителя в закрытых и открытых системах теплоснабжения или охлаждения.
При работе тепловычислителей в составе теплосчетчиков в качестве первичных преобразователей, соответствующих требованиям к электрическим параметрам входов, могут использоваться:
-
- средства измерений (СИ) объема или объемного расхода с различными методами измерения объемного расхода, объема жидкости с частотно-импульсными, цифровыми и токовыми сигналами;
-
- СИ температуры или разности температур с цифровыми и/или аналоговыми выходными сигналами (термопреобразователи сопротивления платиновые типа Pt100, 100П, Pt500, 500П, Pt1000);
-
- СИ избыточного давления, обеспечивающие преобразование давления теплоносителя в выходной цифровой, токовый сигнал или сигнал напряжения.
Для увеличения количества измерительных входов тепловычислителей могут применяться модули аналогового расширения (далее - МАР). МАР предназначены для приема, измерений и преобразований выходных сигналов первичных измерительных преобразователей параметров измеряемой среды в соответствующие физические величины с последующей передачей информации в тепловычислители по проводному интерфейсу.
Тепловычислитель выполнен в виде электронного блока в пластиковом корпусе, внутри которого расположена печатная плата электронного модуля с микропроцессором, ЖК-дисплеем (для МАР - в зависимости от исполнения), источником питания (в зависимости от исполнения) и клеммными колодками для подключения кабелей. Дополнительно имеется возможность съема информации на внешний носитель (в зависимости от исполнения).
Кабели от первичных измерительных преобразователей, а также кабели связи и внешнего питания подключаются к клеммным колодкам в соответствии со схемой подключения. Для обеспечения герметичности корпуса тепловычислителей ввод кабелей в корпус осуществляется через гермовводы.
Управление работой тепловычислителя осуществляется с помощью кнопок на лицевой панели корпуса прибора и/или по интерфейсу связи через программное обеспечение верхнего уровня. Представление информации осуществляется посредством ЖК-дисплея. Тепловычислители осуществляют:
-
- измерение входных аналоговых сигналов (или прием результатов измерений от СИ по цифровому интерфейсу), с последующим расчетом и индикацией тепловой энергии/энергии охлаждения, объемного расхода, объема, массы, температуры, разности температур, давления;
-
- измерение и индикацию времени работы;
-
- периодическое фиксирование параметров во внутренней энергетически независимой памяти;
-
- передачу данных по проводным и радиоинтерфейсам.
Тепловычислители имеют две модификации (ТВ1 и ТВ2), которые отличаются функционалом, количеством измерительных входов, параметрами измерительных входов, конструктивом, количеством и типом интерфейсов связи. Характеристики модификаций вычислителей и МАР приведены в таблице 1.
Таблица 1 - Модификации тепловычислителей и МАР
|
Наименование характеристики |
Значение | ||
|
Модификация |
МАР | ||
|
ТВ1 |
ТВ2 | ||
|
Вычисление энергии |
да |
да |
нет |
|
Архивация измеряемых и вычисляемых параметров, диагностической информации, включая нештатные ситуации, не менее |
360 минут1) 1488 часов 184 суток 60 месяцев |
360 минут1) 1488 часов 184 суток 60 месяцев |
- |
|
Количество систем теплоснабжения (охлаждения) 2) |
до 63) |
до 83) |
- |
|
Количество импульсных входов для подключения расходомеров |
до 63) |
до 83) |
до 6 |
|
Количество входов для подключения термопреобразователей |
до 63) |
до 83) |
до 6 |
|
Количество входов для подключения преобразователей давления |
до 63) |
до 83) |
до 6 |
|
Наличие входов для контроля питания подключенного расходомера с сетевым питанием |
да |
да |
да |
|
Возможность питания от батареи |
да |
да |
да |
|
Возможность питания от внешнего источника |
да |
да |
да |
|
Подключение вычислителя во внешние информационные системы |
проводной или радиоинтерфейс4) | ||
-
1) Наличие минутных архивов зависит от исполнения тепловычислителей и указывается в паспорте на прибор.
-
2) Максимальное количество систем определяется для системы с одним трубопроводом.
-
3) При подключении МАР к тепловычислителю количество систем теплоснабжения (охлаждения) и измерительных входов будет соответствовать их суммарному количеству.
-
4) Наличие дополнительного интерфейса определяется моделью установленного в тепловычислитель интерфейсного модуля.
С целью предотвращения несанкционированного доступа к функциональным узлам тепловычислители и МАР имеют возможность пломбирования методом нанесения наклейки со знаком поверки, а также нанесением знака поверки на пломбировочную мастику, расположенную в пломбировочной чашке.
Общий вид тепловычислителей и МАР представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Место нанесения знака утверждения типа
Место нанесения заводского номера
а)
б)
в)

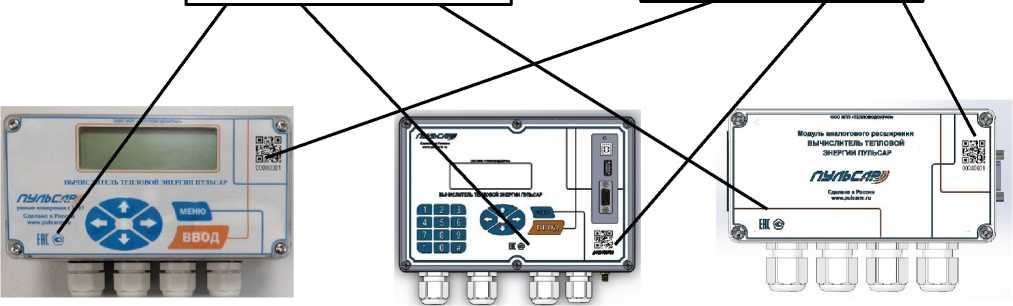

Рисунок 1 - Общий вид тепловычислителей ПУЛЬСАР
а) модификация ТВ1; б) модификация ТВ2; в) МАР (без индикатора)
Место нанесения знака поверки

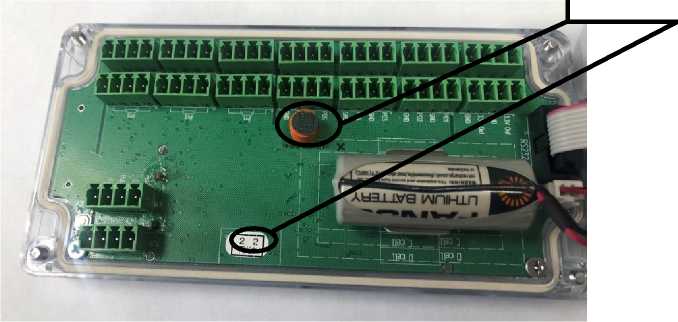

Рисунок 2 - Схема пломбирования тепловычислителя от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер тепловычислителя индицируется на жидкокристаллическом экране и наносится на лицевой панели любым методом, обеспечивающим возможность прочтения и сохранность номера в процессе эксплуатации, в виде цифрового обозначения.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного электрического токаХ), мА |
от 4 до 20 |
|
Диапазон измерений напряжения постоянного электрического токаХ), В |
от 0,4 до 2,0 |
|
Диапазон измерений частоты импульсного сигнала2), Гц |
от 0 до 5000 |
|
Диапазон измерения сопротивления, Ом: - для НСХ Pt100, 100П |
от 80,0 до 159,0 |
|
- для НСХ Pt500, 500П |
от 400,0 до 792,0 |
|
- для НСХ Pt1000 |
от 800,0 до 1573,3 |
|
Диапазон значений температуры окружающего воздуха при преобразовании сигнала сопротивления, °С |
от -50 до +150 |
|
Диапазон значений температуры теплоносителя при преобразовании сигнала сопротивления, °С |
от 0 до +150 |
|
Диапазон значений разности температур при вычислении энергии, °С |
от +3 до +149 |
|
Диапазон значений давления при преобразовании токового сигнала, МПа |
от 0 до 2,5 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности при преобразовании токового сигнала в цифровой сигнал, % |
±0,25 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности при преобразовании сигнала напряжения постоянного тока в цифровой сигнал, % |
±0,25 |
|
Пределы допускаемой относительной погрешности при преобразовании импульсного сигнала в значения объема теплоносителя, объемного расхода, % |
±0,02 |
|
Пределы допускаемой абсолютной погрешности при преобразовании сигналов сопротивления в значение температуры, °С |
±0,1 |
|
Пределы допускаемой абсолютной погрешности при преобразовании разности сигналов сопротивления в значение разности температур, °С |
±0,03 |
|
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии/энергии охлаждения, % |
±0,05 |
|
Пределы допускаемой относительной погрешности тепловычислителя при измерении количества тепловой энергии/энергии охлаждения, % |
±(0,5+ДТтт/АТ)3) |
|
Пределы допускаемой относительной погрешности при измерении интервалов времени, % |
±0,01 |
|
1) Возможность измерения силы постоянного электрического тока |
или напряжения |
|
постоянного электрического тока зависит от исполнения тепловычислителей и МАР и | |
|
указывается в паспорте. 2) Диапазон измерений частоты импульсного сигнала зависит |
от исполнения |
|
тепловычислителей и МАР и указывается в паспорте. | |
|
Наименование характеристики |
Значение |
|
3) ДТ - измеряемая разность температур, ° С; ATmin - минимальная разность температур, измеряемая тепловычислителем, °С. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество дополнительных импульсных входов, шт., не менее |
3 |
|
Диапазон показаний тепловой энергии, ГДж (Гкал) |
от 0 до 999999999,999 |
|
Вес импульса импульсного входа, х1)/импульс |
от 0,000001 до 9,999999 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -10 до +50 |
|
- относительная влажность окружающего воздуха, % |
от 20 до 95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Габаритные размеры, мм, не более: для модификаций ТВ1 и МАР: | |
|
- длина |
205 |
|
- ширина |
145 |
|
- высота |
75 |
|
для модификаций ТВ2: | |
|
- длина |
220 |
|
- ширина |
170 |
|
- высота |
75 |
|
Масса, кг, не более |
1 |
|
Напряжение питания, В | |
|
- от встроенного элемента питания |
3,6 |
|
- от внешнего источника питания |
от 8 до 26 |
|
Потребляемая мощность, Вт, не более |
5,0 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
85000 |
|
1) Единицы измерения определяются входящей физической величиной. | |
