Номер по Госреестру СИ: 79648-20
79648-20 Счетчики электрической энергии трехфазные электронные
(ПУЛЬСАР 3)
Назначение средства измерений:
Счетчики электрической энергии трехфазные электронные ПУЛЬСАР 3 (далее -счетчики) предназначены для измерений и учета в одно- или многотарифном режиме активной и реактивной электрической энергии в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, измерений показателей качества электрической энергии (в части измерения напряжения и частоты переменного тока) соответствии с требованиями ГОСТ 30804.4.30-2013 для класса S в 3-х и 4-х проводных цепях переменного тока промышленной частоты.
Внешний вид.
Счетчики электрической энергии трехфазные электронные
Рисунок № 1
Внешний вид.
Счетчики электрической энергии трехфазные электронные
Рисунок № 2
Внешний вид.
Счетчики электрической энергии трехфазные электронные
Рисунок № 3
Внешний вид.
Счетчики электрической энергии трехфазные электронные
Рисунок № 4
Внешний вид.
Счетчики электрической энергии трехфазные электронные
Рисунок № 5
Внешний вид.
Счетчики электрической энергии трехфазные электронные
Рисунок № 6
Внешний вид.
Счетчики электрической энергии трехфазные электронные
Рисунок № 7
Программное обеспечение
Программное обеспечение (далее - ПО) счётчиков состоит из внутреннего и внешнего инструментального.
Внутреннее ПО записывается в энергонезависимую память на стадии производства. Внутреннее ПО является метрологически значимым.
Для настройки и поверки счётчиков предусмотрено внешнее инструментальное ПО «ElectroMeterConfig.exe». Данное ПО не является метрологически значимым.
Идентификационные данные встроенного ПО, установленного в счётчиках приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационное наименование ПО |
Номер версии ПО* (идентификационный номер), не ниже |
Цифровой идентификатор ПО |
ПУЛЬСАР 3-а |
01.XX |
0000 |
ПУЛЬСАР 3-ар |
02.XX |
0000 |
ПУЛЬСАР 3Т-а |
03.XX |
0000 |
ПУЛЬСАР 3Т-ар |
04.XX |
0000 |
ПУЛЬСАР 3Т-аро |
05.XX |
0000 |
Примечание - *- Номер версии ПО состоит из 2 полей: 0'1.. .05 - модификация счётчиков; XX - вариант исполнения. |
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077 -2014 - «средний».
Знак утверждения типа
Знак утверждения типананосится на лицевой панели счетчика и титульных листах эксплуатационной документации методом офсетной печати, или другим способом, не ухудшающим качество.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трехфазным электронным ПУЛЬСАР 3ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ЮТЛИ.422863.001ТУ Счетчики электрической энергии трехфазные электронные ПУЛЬСАР 3. Технические условия
Поверка
Поверкаосуществляется по документу ЮТЛИ.422863.001МП «Счетчики электрической энергии трехфазные электронные ПУЛЬСАР 3. Методика поверки», утвержденному ООО «ИЦРМ» 05.06.2020 г.
Основные средства поверки:
- установка MTE для поверки электросчётчиков (регистрационный номер в Федеральном информационном фонде 17750-08);
- частотомер электронно-счетный Ч3-84 (регистрационный номер в Федеральном информационном фонде 26596-04);
- секундомер СОСпр-2б-2-0000 (регистрационный номер в Федеральном
информационном фонде 2231-72).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится давлением на специальную мастику или на навесную пломбу, и (или) на свидетельство о поверке, и (или) в паспорт.
Изготовитель
Общество с ограниченной ответственностью научно-производственное предприятие «ТЕПЛОВОДОХРАН» (ООО НПП «ТЕПЛОВОДОХРАН»)ИНН 6230028315
Адрес: 390027, г. Рязань, ул. Новая, д. 51В, Лит. Ж, Неж. Пом. Н2
Телефон: +7 (4912) 24-02-70 Факс: +7 (4912) 24-04-78 E-mail: info@pulsarm.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия счетчиков основан на аналого-цифровом преобразовании входных сигналов при помощи цифрового сигнального процессора (DSP), поступающих на входы от датчиков тока и напряжения в цифровой код. В качестве датчиков тока используются трансформаторы тока, а в качестве датчиков напряжения - резистивные делители, включенные в параллельные цепи счетчиков.
Счётчики выпускаются в исполнении для установки внутри помещений (либо в местах, имеющих дополнительную защиту от влияния окружающей среды).
По способу крепления счётчики выпускаются для установки на DIN-рейку или на плоскость.
В зависимости от видов измеряемой электрической энергии выпускаются следующие варианты счетчиков:
-
- однонаправленные счетчики учитывают активную электрическую энергию по модулю и реактивную электрическую энергию в квадранте Q1 (кроме счетчиков с электромеханическим отсчетным устройством);
-
- двунаправленные счетчики учитывают активную электрическую энергию прямого и обратного направления и реактивную электрическую энергию в квадрантах Q1, Q2, Q3, Q4;
-
- комбинированные счетчики учитывают активную электрическую энергию по модулю и реактивную электрическую энергию в квадрантах Q1 и Q4.
Счетчики имеют модификацию со входом резервного питания. При отсутствии фазных напряжений и при наличии напряжения на входе резервного питания счетчик продолжает нормально функционировать - то есть измеряет параметры сети, сохраняет архивы, формирует журналы событий и отвечает на запросы по интерфейсам связи.
Возможность ограничения потребления электроэнергии реализована счетчиками в следующих вариантах:
-
- без возможности отключения потребителя;
-
- отключение потребителя с помощью реле, встроенного в счетчик;
-
- с выходом управления внешним реле отключения.
Счетчики имеющие модификацию с возможностью отключения потребления электроэнергии работают по следующим сценариям:
-
- по непосредственной команде по одному из цифровых интерфейсов;
-
- по превышению значения потребленной активной энергии (по каждому тарифу возможно установить свой порог);
-
- по превышению средней активной электрической мощности (по каждому тарифу возможно установить свой порог) потребитель отключается на одну минуту;
-
- по превышению входного напряжения до возвращения напряжения к нормальным значениям.

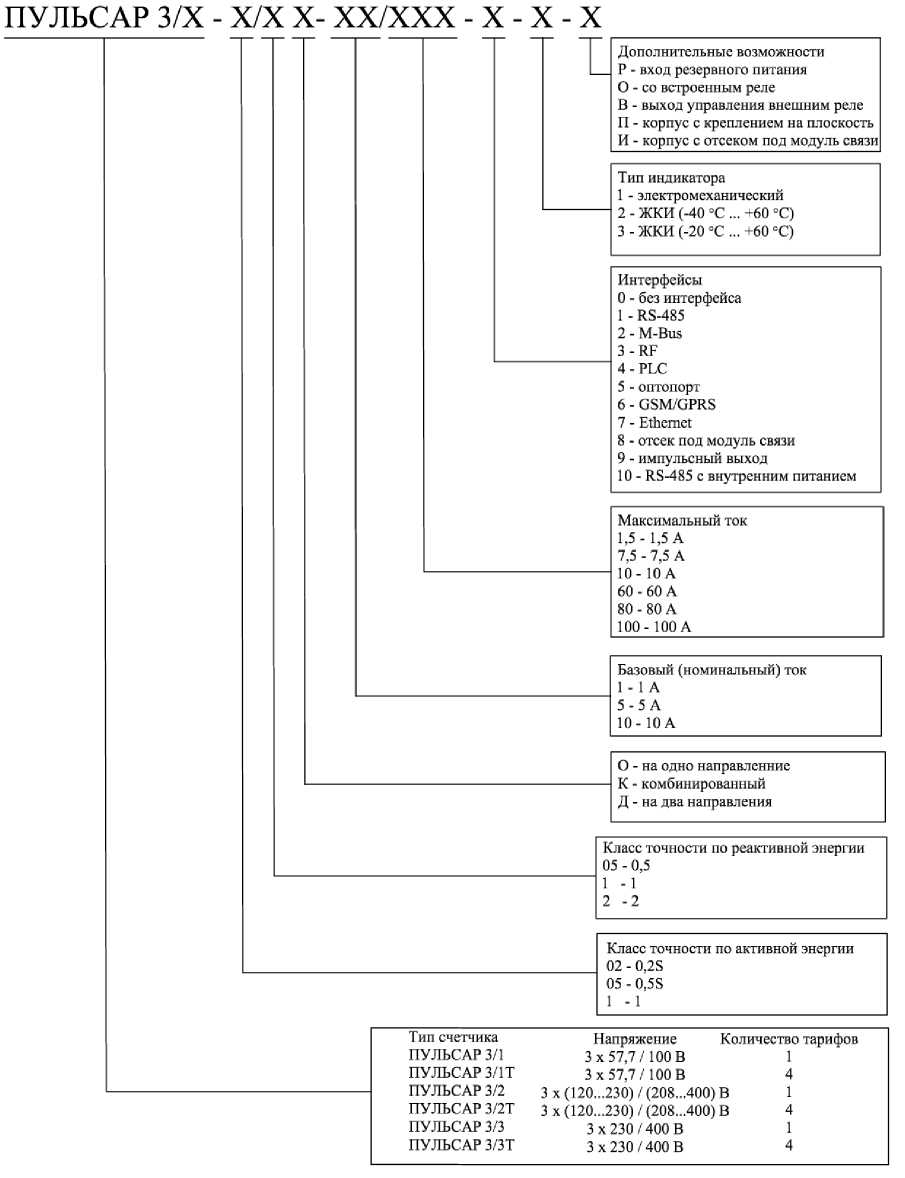

Структура условного обозначения счетчика показана на рисунке 1.
Рисунок 1
Учет электрической энергии в многотарифных счетчиках обеспечивается по четырем тарифам, с различным расписанием для двенадцати сезонов, и для рабочих, субботних, воскресных и праздничных дней.
Имеется календарь праздничных и перенесенных дней. Дискретное значение тарифной зоны составляет 30 минут. Переключение тарифов производится внутренними часами реального времени. Ход часов при отсутствии питания обеспечивается с помощью встроенной литиевой батареи в течение 16 лет. Часы реального времени имеют термокомпенсацию времязадающего элемента.
В счетчиках с жидкокристаллическим индикатором (ЖКИ) имеется энергонезависимая память, в которой хранятся данные по активной и реактивной электрической энергии, а также различные журналы работы счетчика. Выбор отображаемой информации на ЖКИ осуществляется при помощи кнопок или автоматически, по кольцу, через заданное пользователем время.
В многотарифных счетчиках установлен датчик магнитного поля, фиксирующий воздействие на счетчик магнитного поля повышенной индукции. При обнаружении воздействия магнитного поля повышенной индукции в журнале событий делается запись времени начала и окончания воздействия.
Общий вид счётчиков с установкой на DIN-рейку с указанием места нанесения знака поверки представлен на рисунке 2. На рисунке 3 представлен общий вид счетчика с указанием места пломбирования пломбой сетевой организации.
Общий вид счётчиков с установкой на плоскость с указанием мест нанесения знака поверки и с указанием места пломбирования пломбой сетевой организации представлен на рисунке 4.
Общий вид счётчиков с отсеком под модуль связи с указанием мест нанесения знака поверки, с указанием места пломбирования пломбой сетевой организации, а также с местом пломбирования отсека связи представлен на рисунке 5.
Место нанесения знака поверки

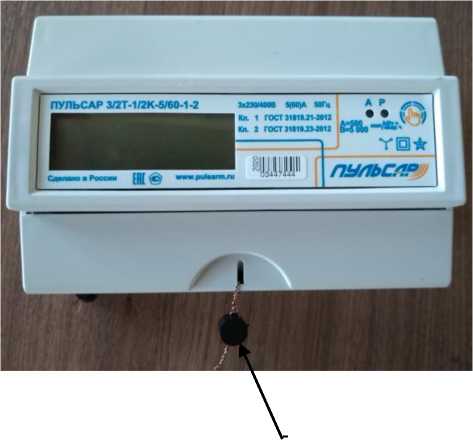

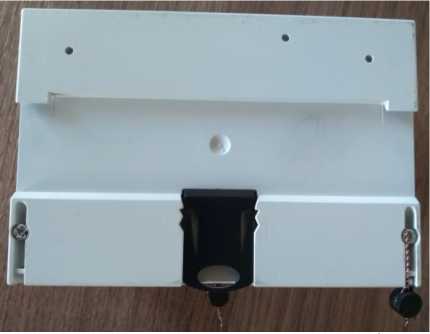

Рисунок 2 - Общий вид счётчиков с установкой на DIN -рейку с указанием места нанесения знака поверки со снятой крышкой клеммной колодки
Пломба сетевой организации

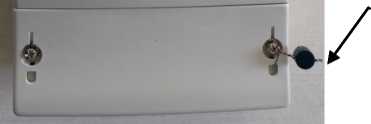

Рисунок 3 - Общий вид счётчиков с установкой на DIN-рейку с установленной крышкой клеммной колодки с указанием места пломбирования пломбой сетевой организации
Место нанесения знака
поверки
Пломба сетевой организации

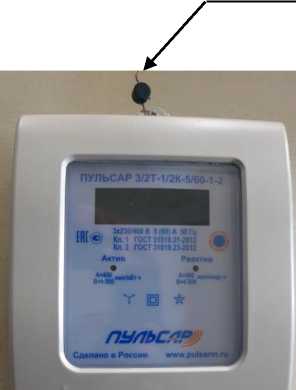

Рисунок 4 - Общий вид счётчиков с установкой на плоскость с указанием мест нанесения знака поверки и с указанием места пломбирования пломбой сетевой организации.
Место нанесения знака поверки
Пломба отсека связи
Пломба сетевой организации

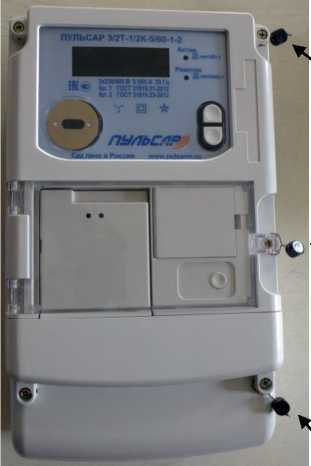

Рисунок 4 - Общий вид счётчиков с отсеком под модуль связи с указанием мест нанесения знака поверки, с указанием места пломбирования пломбой сетевой организации, а также с местом пломбирования отсека связи.
Комплектность счётчиков приведена в таблице 12.
Таблица 12 - Комплектность счётчиков
Наименование |
Обозначение |
Количество |
Счётчик электрической энергии трехфазный электронный ПУЛЬСАР 3 |
ЮТЛИ.422863.001-ХХ* |
1 шт. |
Руководство по эксплуатации |
ЮТЛИ.422863.001 -ХХРЭ* |
1 экз. |
Методика поверки** |
ЮТЛИ.422863.001МП |
1 экз. |
Программное обеспечение** |
«ElectroMeterConfig. exe» |
1 шт. |
Упаковка |
- |
- |
Радиолинк*** |
ЮТЛИ.469445.118 |
- |
Конвертер RS485/USB*** |
ЮТЛИ.468359.003 |
- |
* - где ХХ - исполнение счётчика ** - поставляется по требованию эксплуатирующей организации в электронном виде; *** - поставляется по отдельному договору. |
Таблица 2 - метрологические характеристики
Наименование параметра |
Значение | |||
Номинальные фазные / межфазные |
3x57,7 / 100 |
3x(120-230)/ |
3x230/400 | |
напряжения переменного тока, В |
(208-400) | |||
Классы точности при измерении активной электрической энергии: - ГОСТ 31819.22-2012 |
0,2S; 0,5S | |||
- ГОСТ 31819.21-2012 |
1 | |||
Классы точности при измерении реактивной электрической энергии: - ГОСТ 31819.23-2012 |
1; 2 | |||
- ЮТЛИ.422863.001ТУ |
0,5* | |||
Номинальная частота сети, Гц |
50 | |||
Базовый (/б) или номинальный (/ном) ток, А |
1; 5 |
5; 10 |
5; 10 | |
Максимальный (/макс) ток, А |
1,5; 7,5; 10 |
7,5; 60; 80; |
7,5; 60; 80; 100 | |
100 | ||||
Передаточное число телеметрического/поверочного выхода, для счетчиков с каналом связи, имп./(кВт-ч) (имп./(квар-ч)): | ||||
- /макс=1,5 А |
100000/ 1000000 |
- | ||
- /макс=7,5 А; 10 А |
10000 / 100000 |
3200 / 32000 | ||
- /макс=60 А |
- |
500 / 5000 | ||
- /макс=80 А; 100 А |
- |
300 / 3000 | ||
Передаточное число телеметрического выхода, для счетчиков без каналов связи, имп. / (кВт-ч) (имп. / (квар-ч)): | ||||
- /макс=7,5 А; 10 А |
- |
3200 | ||
- /макс=60 А |
- |
500 | ||
- /макс=80 А; 100 А |
- |
300 | ||
Стартовый ток при измерении активной электрической энергии для классов точности, А, не менее: - 0,2S |
0,001/ом | |||
- 0,5S |
0,001/ом | |||
- 1 |
0,002/ом / 0,004/ | |||
Стартовый ток при измерении реактивной | ||||
электрической энергии для классов точности, А, не менее: | ||||
- 0,5 |
0,001/ом / 0,002/ | |||
- 1 |
0,002/ом / 0,004/ | |||
- 2 |
0,003/ом / 0,005/ | |||
Диапазон измерений силы переменного тока, А** |
от |
01 • /ном(б) до -/макс | ||
Пределы допускаемой основной | ||||
относительной погрешности измерений силы переменного тока, %** |
±0,5 | |||
Диапазон измерений фазного напряжения |
от 45 до 75 |
от 100 до 275 | ||
переменного тока, В** |
Продолжение таблицы 2
Наименование параметра |
Значение |
Пределы допускаемой основной относительной погрешности измерений фазного напряжения переменного тока, %** |
±0,5 |
Диапазон измерений частоты сети, Гц** |
от 45 до 55 |
Пределы допускаемой основной относительной погрешности измерений частоты сети, %** |
±1,0 |
Диапазон измерений активной, реактивной и полной электрической мощности, Вт (вар, В- А)** |
от (3 • £Тном^0,05 •/ном(б)) до (3 • ^Уном^макс) |
Пределы допускаемой основной относительной погрешности измерений активной электрической мощности, для классов точности, %**: - 0,2S - 0,5S - 1 |
при cosф=1 при cosф=0,5 ±0,2 ±0,3 ±0,5 ±0,6 ±1,0 ±1,5 |
Пределы допускаемой основной относительной погрешности измерений реактивной электрической мощности для классов точности, %**: - 0,5 - 1,0 - 2,0 |
при sinф =1 при sinф =0,5 ±0,5 ±0,6 ±1,0 ±1,2 ±2,0 ±2,4 |
Пределы допускаемой основной относительной погрешности измерений полной мощности для всех классов точности, %** |
±3,0 |
Пределы допускаемой основной погрешности хода часов в нормальных условиях, с/сут ** |
±0,5 |
Средний температурный коэффициент силы переменного тока, фазного напряжения переменного тока, частоты сети, активной электрической мощности, реактивной электрической мощности, полной электрической мощности, хода часов, %/°С |
±0,05 |
Примечания * пределы допускаемых погрешностей и диапазоны измерений для класса точности 0,5 приведены в таблицах 3 - 10. ** только для счетчиков с каналом связи. |
Таблица 3 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии для счетчиков класса точности 0,5
Значение тока для счетчиков |
Коэффициент sin Ф |
Пределы допускаемой основной относительной погрешности, % | |
Непосредственного включения |
Включаемых через трансформатор | ||
0,05-7б<1<0,1-1б |
0,027ном < I <0,05 Лом |
1,0 |
±1,0 |
0,1-1б <1<1макс |
0,05 •Уном< I < !макс |
1,0 |
±0,5 |
0,1-!б < I <0,2-Тб |
0,05-Тном < I <0,Мном |
0,5L; 0,5С |
±1,0 |
0,2-!б < I < 1макс |
0,1 ^ном < I <!макс |
0,5L; 0,5С |
±0,5 |
0,2 7б < I < 1макс |
01 ^ном < I < -/макс |
0,25L; 0,25С |
±1,0 |
Таблица 4 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии для счетчика класса точности 0,5 при наличии тока в одной (любой) из последовательных цепей и при отсутствии тока в других последовательных цепях и
симметричных напряжениях
Значение тока для счетчиков |
Коэффициент sin ф |
Пределы допускаемой основной погрешности, % | |
Непосредственного включения |
Включаемых через трансформатор | ||
0,1- /б </</макс |
0,05 -/ном </< /макс |
1,0 |
±0,6 |
0,2-!б </< /макс |
°1 -/ном </< /макс |
0,5L; 0,5С |
±1,0 |
Для счетчиков класса точности 0,5 при измерении реактивной электрической энергии, разность между значением погрешности, выраженной в процентах, при однофазной нагрузке счетчика и значением погрешности, выраженной в процентах, при симметричной многофазной нагрузке, номинальном токе и sinф равном 1, не превышает ±1,0 %.
Таблица 5 - Средний температурный коэффициент при измерении реактивной электрической энергии для счетчиков класса точности 0,5 в нормируемом диапазоне температур
Значение тока для счетчиков |
Коэффициент sin ф |
Средний температурный коэффициент, %/°С, не более | |
Непосредственного включения |
Включаемых через трансформатор | ||
0,1 •/б</</макс |
0,05 •/ном</</макс |
1,0 |
0,03 |
0,2 •/б <1</макс |
01 •/ном</< /макс |
0,5L; 0,5С |
0,05 |
Таблица 6 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии для счетчиков класса точности 0,5 при изменении напряжения сети
Значение тока для счетчиков |
Коэффициент sin ф |
Пределы допускаемой дополнительной погрешности, % * | |
Непосредственного включения |
Включаемых через трансформатор | ||
0,05-Тб <I< /макс |
0,02-/ном<1< /макс |
1,0 |
±0,2 |
0,1-/б <I< /макс |
0,05 -/ном <I< /макс |
0,5L; 0,5С |
±0,4 |
Примечание - * - при значениях напряжения переменного тока:
|
Таблица 7 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии для счетчиков класса точности 0,5 при изменении частоты
Значение тока для счетчиков |
Коэффициент sin ф |
Пределы допускаемой дополнительной погрешности, % | |
Непосредственного включения |
Включаемых через трансформатор | ||
0,05-7б <I< /макс |
0,02 •/ном<1< /макс |
1,0 |
±0,5 |
0,1-!б <I< /макс |
0,05 •/ном <I< /макс |
0,5L; 0,5С |
±0,5 |
Таблица 8 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии для счетчиков класса точности 0,5, вызванная постоянной составляющей и четными гармониками в цепи переменного тока
Значение тока для счетчиков |
Коэффициент sin ф |
Пределы дополнительной погрешности, % |
0,71 •/макс |
1,0 |
+2,0 |
При измерении реактивной электрической энергии счетчик класса 0,5 включается и продолжает регистрировать показания при номинальном напряжении и силе переменного тока в каждой фазе 0,001-/ном (мпф=1). Пределы допускаемой относительной погрешности счетчика на этой нагрузке не превышает +30 %.
Таблица 9 - Изменение относительной погрешности измерений реактивной электрической энергии для счетчиков класса точности 0,5, вызванной самонагревом
Значение тока для счетчиков |
Коэффициент sin ф |
Пределы изменения погрешности, % |
/макс |
1,0 |
+0,2 |
/макс |
0,5L |
+0,2 |
Таблица 10 - Изменение относительной погрешности измерений реактивной электрической энергии для счетчиков класса точности 0,5, вызванной кратковременной перегрузкой входным током амплитудой 20-7макс в течении 0,5 с
Значение тока для счетчиков |
Коэффициент sin ф |
Пределы изменения погрешности, % |
/ном(/б) |
1,0 |
+0,1 |
Таблица 11 - Основные технические характеристики счётчиков
Наименование характеристики |
Значение |
Количество тарифов (для многотарифных счетчиков) |
4 |
Длительность хранения информации при отключении |
40 |
питания, лет | |
Потребляемая мощность: | |
- по каждой цепи тока, В-А, не более |
0,3 |
- по каждой цепи напряжения, В-А (Вт), не более |
10 (2) |
- дополнительных модулей связи, Вт, не более |
3 |
Параметры телеметрического выхода: | |
- напряжение, В |
от 5 до 24 |
- ток, мА |
от 10 до 30 |
- длительность импульса, мс: | |
а) в телеметрическом режиме |
80 |
б) в поверочном режиме |
1 |
Продолжение таблицы 11
Наименование характеристики |
Значение |
Цена одного разряда счетного механизма, имп. / (кВт-ч) (имп. / (квар-ч)) для счетчиков с ЖКИ: - младшего |
10-2 |
- старшего |
105 |
Цена одного разряда счетного механизма, имп. / (кВт-ч) (имп. / (квар-ч)) для счетчиков с электромеханическим отсчетным устройством: - младшего |
10-1 |
- старшего |
104 |
Масса, кг, не более: - для корпуса на DIN-рейку |
0,8 |
- для корпуса на плоскость |
1,2 |
- для корпуса с отсеком под модуль связи |
1,8 |
Габаритные размеры (высота х длина х ширина), мм, не более: - для корпуса на DIN-рейку |
73х150х102 |
- для корпуса на плоскость |
73x240x145 |
- для корпуса с отсеком под модуль связи |
86x300x170 |
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +15 до +25 |
- относительная влажность воздуха, % |
от 30 до 80 |
Рабочие условия измерений: -температура окружающего воздуха, °С |
от -40 до +60 |
- относительная влажность воздуха при температуре плюс 25 °С, %, не более |
98 |
Срок службы литиевой батареи, лет |
16 |
Средний срок службы, лет |
32 |
Средняя наработка на отказ, ч |
318160 |
