Номер по Госреестру СИ: 70445-18
70445-18 Устройства для распределения теплопотребления
("Пульсар")
Назначение средства измерений:
Устройства для распределения теплопотребления «Пульсар» (далее - распределители) предназначены для измерения температуры поверхности отопительного прибора и окружающего воздуха в помещении, измерения разности температур и вычисления интегральной безразмерной величины, соответствующей доле теплоотдачи отопительного прибора в коллективной системе отопления.
Внешний вид.
Устройства для распределения теплопотребления
Рисунок № 1
Внешний вид.
Устройства для распределения теплопотребления
Рисунок № 2
Внешний вид.
Устройства для распределения теплопотребления
Рисунок № 3
Внешний вид.
Устройства для распределения теплопотребления
Рисунок № 4
Внешний вид.
Устройства для распределения теплопотребления
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.02.2028
Номер записи - 162272
ID в реестре СИ - 384672
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 10 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Исп.2-1-Р LoRa, Исп.2-1-Р IoT, исп.2-1-Р, Исп.2-1, Исп. 2-1-Р; IoT, Исп. 2-1-Р LoRa, Исп. 2-1-Р IoT, исп. 2-1-Р, Исп. 2-1, Исп. 2, Ду 15, 2-2-Р-LoRa, 2-2-Р IoT, 2-2, 2-1В, 2-1-Р LoRa, 2-1-Р IoT, 2-1-Р, 2-1, 1Тш-1/2-5/60-1-3-0,
Производитель
Изготовитель - Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН")
Страна - РОССИЯ
Населенный пункт - г. Рязань
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.
Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Бесплатный
Статистика
Кол-во поверок - 1586881
Выдано извещений - 0
Кол-во периодических поверок - 1126
Кол-во средств измерений - 1079318
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 3651 дн.
Приказы РСТ, где упоминается данный тип СИ
№381 от 2018.02.26 Об утверждении типа средств измерений
№3168 от 2022.12.14 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (19)
Наличие аналогов СИ: Устройства для распределения теплопотребления ("Пульсар")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
51289-12 Микроомметры (AUTO-OHM, DMOM, LTCA,TRM, WRM) Фирма "Vanguard Instruments Company, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
70445-18 Устройства для распределения теплопотребления ("Пульсар") Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
|
60385-15 Устройства для распределения тепловой энергии электронные (INDIV-X-10V, INDIV-X-10VT, INDIV-X-10W, INDIV-X-10WT) Фирма "Sontex SA" (ШВЕЙЦАРИЯ ) |
70445-18 Устройства для распределения теплопотребления ("Пульсар") Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
Все средства измерений Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
26755-12 08.06.2027 |
Системы измерительные автоматизированные контроля и учета энергоресурсов, Пульсар Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
6 лет |
|
70445-18 26.02.2028 |
Устройства для распределения теплопотребления, "Пульсар" Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
10 лет |
|
74995-19 08.05.2029 |
Счетчики воды ультразвуковые, "Пульсар" Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
6 лет |
|
79648-20 20.11.2025 |
Счетчики электрической энергии трехфазные электронные, ПУЛЬСАР 3 Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
10 лет - для кл. т. 0,2S; 0,5S; 16 лет - для кл. т. 1 |
|
82501-21 02.08.2026 |
Сигнализаторы загазованности, "Пульсар" Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
1 год |
|
89149-23 29.05.2028 |
Счетчики газа струйные, ПУЛЬСАР Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
6 лет |
|
89587-23 28.07.2028 |
Вычислители тепловой энергии, ПУЛЬСАР Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
4 года |
|
90101-23 06.10.2028 |
Счетчики газа объемные диафрагменные, ПУЛЬСАР Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
6 лет |
|
92402-24 20.06.2029 |
Теплосчетчики, ПУЛЬСАР-Мини Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
4 года |
|
93097-24 02.09.2029 |
Счетчики холодной воды комбинированные, ПУЛЬСАР Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
6 лет |
|
95323-25 25.04.2030 |
Счетчики тепловой энергии, ПУЛЬСАР Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
4 года |
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Устройства для распределения теплопотребления ("Пульсар")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПП "ТЕПЛОВОДОХРАН" (РОСС RU.0001.310108) | 1248096 | 81605 | 1086951 | 1126 | 0 | 1086333 | 1085341 | 992 | ||
| ООО НПП "ТЕПЛОВОДОХРАН" (РОСС RU.0001.310108) | 338785 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Устройства для распределения теплопотребления ("Пульсар")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Распределители имеют встроенное программное обеспечение (ПО). Встроенное ПО «Pulse-01» для исполнения Пульсар-1-Х-Х или «Pulse-02» для исполнения Пульсар-2-Х-Х, устанавливаются (прошиваются) в памяти распределителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве и передачи во внешние измерительные системы результатов измерений и диагностической информации.
Нормирование метрологических характеристик распределителей проведено с учетом влияния ПО.
Уровень защиты встроенного ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО для исполнений Пульсар-1-Х-Х
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Pulse-01» |
|
Номер версии (идентификационный номер) |
Ver. 01 |
|
Цифровой идентификатор ПО |
-* |
|
Алгоритм вычисления цифрового идентификатора ПО |
-* |
|
* - Данные недоступны, так как встроенное ПО не может быть модифицировано, переустановлено или прочитано через какой-либо интерфейс после первичной загрузки изготовителем. | |
Таблица 2 - Идентификационные данные ПО для исполнений Пульсар-2-Х-Х
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Pulse-02» |
|
Номер версии (идентификационный номер) ПО |
Ver. 01 |
|
Цифровой идентификатор ПО |
-* |
|
Алгоритм вычисления цифрового идентификатора ПО |
-* |
|
* - Данные недоступны, так как встроенное ПО не может быть модифицировано, переустановлено или прочитано через какой-либо интерфейс после первичной загрузки изготовителем. | |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель распределителя и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам для распределения теплопотребления «Пульсар»
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ЮТЛИ.408842.049 ТУ Устройства для распределения теплопотребления «Пульсар». Технические условия
Поверка
Поверкаосуществляется по документу ЮТЛИ.408842.049 МП «Устройство для распределения теплопотребления «Пульсар». Методика поверки», утвержденному ЗАО КИП «МЦЭ» 24.11.2017 г.
Основные средства поверки:
- измеритель температуры многоканальный прецизионный МИТ 8, рег . № 19736-11;
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 (термометр сопротивления платиновый вибропрочный ТСПВ-1, рег. № 50256-12);
- термостат переливной прецизионный ТПП-1, рег. № 33744-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта и/или на бланк свидетельства о поверке.
Изготовитель
Общество с ограниченной ответственностью научно-производственное предприятие «ТЕПЛОВОДОХРАН» (ООО НПП «ТЕПЛОВОДОХРАН»)
ИНН 6230028315
Адрес: 390027, г. Рязань, ул. Новая, д. 51в
Телефон: +7 (4912) 24-02-70
Web-сайт: www.pulsarm.ru
E-mail: info@pulsarm.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон/факс: +7 (495) 491-78-12
E-mail: sittek@mail.ru
Принцип действия распределителя основан на измерении разности температуры между поверхностью отопительного прибора и окружающего воздуха в помещении, и вычисления интегральной безразмерной величины, пропорциональной теплу, рассеиваемому за период отсчета отопительным прибором.
Интегральная величина Е накапливается в соответствии с алгоритмом:
E = Z KLCD * R = KLCD *’
tm - tL
mL
1,15
60
где,
<■ L-,-. - коэффициент, ограничивающий переполнение дисплея;
л - приращение показания за один такт измерений;
t„, - температура датчика отопительного прибора, °С;
tL - температура датчика окружающей среды, °С;
1 / - типовой показатель степени температурного напора;
- коэффициент теплоотдачи отопительного прибора;
/<с - коэффициент термического контакта датчиков, коэффициент;
Ь. - коэффициент при проектных комнатных температурах < 16 °С;
Л/ - длительность такта измерений.
Устройства для распределения теплопотребления «Пульсар» состоят из датчика(ов) температуры и измерительного вычислителя, содержащего микропроцессор и жидкокристаллический дисплей.
Конструктивно распределитель выполнен в пластмассовом корпусе. При монтаже датчик температуры отопительного прибора закрепляется на тепловом адаптере, который входит в комплект поставки, либо непосредственно на отопительный прибор для исполнений с выносным датчиком. Адаптер монтируется на отопительном приборе с помощью установочного крепежа.
В состав распределителя в зависимости от исполнения могут входить:
-
- один датчик температуры отопительного прибора (выносной или внутренний); при этом запрограммированная температура окружающего воздуха помещения принята равной 20 °С;
-
- два датчика температуры: датчик температуры отопительного прибора (выносной или внутренний) и датчик температуры окружающего воздуха (внутренний).
На жидкокристаллический дисплей распределителя могут быть выведены, в разных режимах в зависимости от исполнения, текущие значения измеренных температур, текущее интегральное значение, сообщения об ошибках, в том числе предупреждение о разряде батареи.
Устройство может быть оборудовано беспроводным интерфейсом (радиоканал, работающий на частоте 868 МГц либо 433 МГц), оптическим интерфейсом (считывание данных через оптоголовку).
Распределители выпускаются в следующих исполнениях:
Пульсар Х1-Х2-Х3, где
Х1 - исполнение корпуса распределителя: 1, 2;
Х2 - количество датчиков температуры распределителя: 1, 2 (если датчик отопительного прибора выносной, то 1в или 2в);
Х3 - беспроводный интерфейс: радио - Р; - оптический интерфейс - О; радио и оптический интерфейс - РО.
Распределитель исполнения Пульсар 1-Х-Х выпускается только с одним датчиком температуры.
Общий вид распределителей представлен на рисунках 1 - 4.
Распределители пломбируются механической защелкой однократного применения, предназначенной для идентификации факта несанкционированного доступа. Демонтаж распределителя с отопительного прибора возможен только после разрушения пломбы, что фиксируется и кодируется в виде ошибки, которая выводится на дисплей. Схема пломбировки от несанкционированного доступа представлена на рисунке 5.

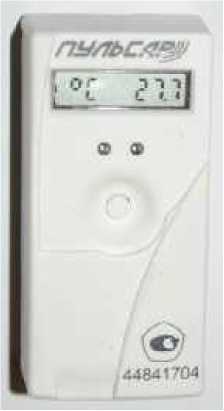

Рисунок 1 - Общий вид распределителя исполнений Пульсар 1-1-Р(О, РО)

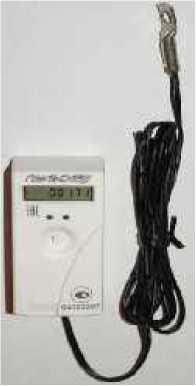

Рисунок 2 - Общий вид распределителя исполнений Пульсар 1-2в-Р(О, РО)

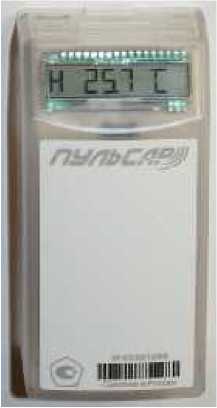

Рисунок 3 - Общий вид распределителя исполнений Пульсар 2-1(2)-Р(О, РО)

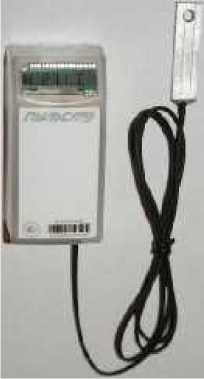

Рисунок 4 - Общий вид распределителя исполнений Пульсар 2-2в-Р(О, РО)
Пломба (механическая одноразовая защелка)

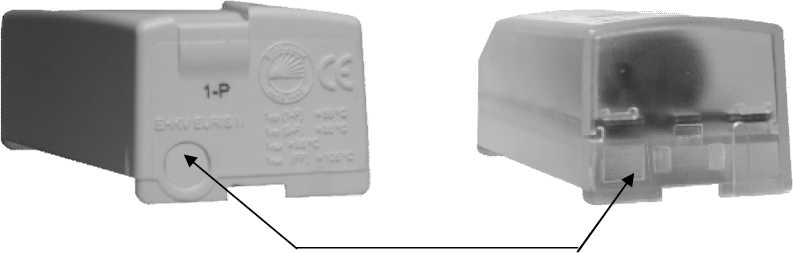

Рисунок 5 - Схема пломбировки распределителя Пульсар 1 (слева) и Пульсар 2 (справа)
Комплектность поставки устройства для распределения тепла «Пульсар» соответствует таблице 5.
Таблица 5 - Комплектность распределителей
|
Наименование и обозначение |
Количество |
Примечание |
|
Устройство для распределения теплопотребления «Пульсар» |
1 шт. | |
|
Устройство для распределения теплопотребления «Пульсар». Руководство по эксплуатации ЮТЛИ 408842.049 РЭ |
1 экз. |
1 экз. на партию поставки |
|
Устройство для распределения теплопотребления «Пульсар». Паспорт ЮТЛИ 408842.049 Пс |
1 экз. | |
|
Устройство для распределения теплопотребления «Пульсар». Методика поверки |
1 экз. |
По отдельному заказу |
|
Тепловой адаптер |
1 шт. |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Исполнение |
Пульсар X-1-X |
Пульсар X-2-X |
|
Стартовая температура измерений, °С |
27 |
At* > 5 |
|
Постоянная запрограммированная температура помещения, °С |
20 | |
|
Наименование характеристики |
Значение | |
|
Исполнение |
Пульсар X-1-X |
Пульсар X-2-X |
|
Диапазон измерений датчиков температуры, °С: - для исполнений со встроенным датчиком: - tm; |
от +27 до +95 |
от +10 до +95 |
|
- tL. |
- |
от +5 до +50 |
|
- для исполнений с выносным датчиком: - tm; |
от +27 до +105 |
от +10 до +105 |
|
- tL. |
- |
от +5 до +50 |
|
Пределы допускаемой относительной погрешности измерений интегральной величины Е, %: - для 5 °С < At < 10 °С |
±12 | |
|
- для 10 °С < At < 15 °С |
±8 | |
|
- для 15 °С < At < 40 °С |
±5 | |
|
- для 40 °С < At |
±3 | |
|
Максимальная мощность радиатора отопления, Вт |
10000 | |
|
* At=(tm-20) для исполнений с одним датчиком температуры и At = (tm - tL) для исполнений с | ||
|
двумя датчиками температуры, где tm - измеренная температура поверхности радиатора | ||
|
отопления, tL - измеренная температура окружающего воздуха в помещении. | ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение встроенного элемента питания, В |
3 |
|
Рабочий диапазон передатчика, МГц |
433 либо 868 |
|
Мощность передатчика, мВт не более |
10 |
|
Рабочие условия эксплуатации: - группа исполнения по ГОСТ Р 52931-2008 |
В4 |
|
Габаритные размеры, мм, не более |
77х39х31 |
|
Масса, г, не более |
100 |
|
Срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч |
180000 |
