Номер по Госреестру СИ: 26755-12
26755-12 Системы измерительные автоматизированные контроля и учета энергоресурсов
(Пульсар)
Назначение средства измерений:
Системы измерительные автоматизированные контроля и учета энергоресурсов “Пульсар” (далее - системы) предназначены для измерения электрической энергии, тепловой энергии и количества теплоносителя, расхода и количества холодной и горячей воды, природного газа; а также для автоматического сбора, накопления, обработки, хранения, отображения и передачи информации о потреблении энергоресурсов в диспетчерские и расчетные центры, в системы верхнего уровня.

Внешний вид.
Системы измерительные автоматизированные контроля и учета энергоресурсов
Рисунок № 1

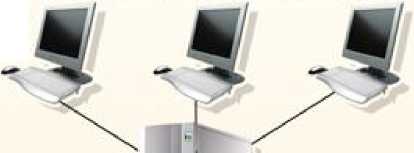

Внешний вид.
Системы измерительные автоматизированные контроля и учета энергоресурсов
Рисунок № 2

Внешний вид.
Системы измерительные автоматизированные контроля и учета энергоресурсов
Рисунок № 3
Программное обеспечение
систем состоит из программного обеспечения (ПО) измерительных компонентов (счетчиков энергоресурсов, счетчиков импульсов - регистраторов «Пульсар», УСПД и регистраторов домовых) и ПО верхнего уровня - программного комплекса «Пульсар», аттестованного в соответствии с МИ 2955-2005 (сертификат 06.0001.0224) на соответствие требованиям, предъявляемым к ПО средств измерений, либо программного обеспечения «ИАСКУЭ «Пульсар».
Все метрологически значимые вычисления выполняются ПО измерительных компонентов систем, метрологические характеристики которых нормированы с учетом влияния на них встроенного ПО.
Программный комплекс состоит из основных программных модулей:
- конфигуратора, который позволяет выполнять операции с базами данных (создание, удаление, резервное копирование), web-серверами (создание, удаление, настройка), настройку конкретной базы данных, а также создавать шаблоны отчетов (включая конструктор отчетов);
-
- менеджера опроса, осуществляющего чтение данных со счетчиков энергоресурсов в соответствии с правилами, заданными в конфигураторе, и регистрацию их в базе данных;
-
- Web-сервера, отображающего с помощью браузеров дерево объектов, архивные данные потребления энергоресурсов, позволяющего запрашивать текущие показания со счетчиков энергоресурсов, а также генерировать отчеты и сохранять их в виде файлов различных форматов.
Программное обеспечение «ИАСКУЭ «Пульсар» обеспечивает считывание архивных значений с регистраторов импульсов «Пульсар», ведение базы данных, выгрузку данных в расчетные программы.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения, не ниже |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Библиотека конфигуратора |
BDConfigTepl .dll |
Не ниже 1.0.4 |
По номеру версии |
Не используется |
Библиотека опроса |
ReaderTepl.dll |
Не ниже 1.0.4 | ||
Библиотека Web-сервера |
TVH.Web.dll |
Не ниже 1.0.4 | ||
ИАСКУЭ «Пульсар» |
IASKUE.exe |
Не ниже 1.0.0.7 |
Защищенность программного комплекса «Пульсар» от несанкционированного доступа обеспечивается следующими мерами:
-
- наличием HASP-ключа USB для предотвращения несанкционированного использования ПО сервера сбора данных;
-
- доступ к базе данных защищен паролем на уровне СУБД,
-
- доступ к Web-серверу пользователя защищён паролем, создаваемым в конфигураторе программного комплекса.
Количество поддерживаемых счетчиков энергоресурсов (согласно конкретному проекту на систему) определяется лицензионным файлом, предоставляемым пользователю программного комплекса «Пульсар» и привязанным к HASP-ключу.
Защищенность ПО «ИАСКУЭ «Пульсар» от несанкционированного доступа обеспечивается следующими мерами:
- использование файла - ключа, содержащего информацию о сетевых номерах опрашиваемых приборов;
-
- доступ к базе данных защищен паролем на уровне СУБД,
-
- доступ к функциям конфигурирования базы данных защищён паролем администратора.
Уровень защиты программного обеспечения систем от непреднамеренных и преднамеренных изменений - «C» в соответствии с МИ 3286-2010.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Система измерительная автоматизированная контроля и учета энергоресурсов «Пульсар». Руководство по эксплуатации» ЮТЛИ 408 842.002 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам измерительным автоматизированным контроля и учета энергоресурсов “Пульсар”
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения»
ЮТЛИ.408842.002 ТУ Система измерительная автоматизированная контроля и учета энергоресурсов «Пульсар». Технические условия
Поверка
ПоверкаПоверка систем проводится в соответствии с разделом 8 документа "Система измерительная автоматизированная контроля и учета энергоресурсов "Пульсар". Руководство по эксплуатации" ЮТЛИ 408 842.002 РЭ, утвержденным ГЦИ СИ ФГУП «ВНИИМС» в январе 2012 г.
Перечень основного поверочного оборудования:
-
- для счетчиков энергоресурсов, счетчиков импульсов-регистраторов «Пульсар», регистраторов домовых «Комплекс» и (УСПД) «Пульсар» - по их технической документации:
-
- для ТТ- по ГОСТ 8.217-2003; для ТН - по МИ 2845-2003, МИ 2925-2005 и/или по ГОСТ 8.216-88;
для вторичной части систем:
-
- калибратор многофункциональный МС5-И, генерирование 0-9999999 импульсов амплитудой от 0 до 12 В, основная абсолютная погрешность ±1импульс;
-
- частотомер электронно-счётный Ч3-63, относительная погрешность измерения частоты ± 540-7.
Изготовитель
Адрес: 390027, г.Рязань, ул. Новая, д.51в, тел. (4912) 24-02-70
www.tepl ovodokhran. ru, info@tepl ovodokhran. ru
Испытательный центр
Системы измерительные автоматизированные контроля и учета энергоресурсов "Пульсар" обеспечивают измерение, регистрацию и передачу на верхний уровень измерительной информации; осуществляют ведение базы данных на АРМ с возможностью печати отчетов, протоколов; контроль линий связи со счетчиками энергоресурсов; защиту информации о потреблении энергоресурсов от несанкционированного доступа и применяются на объектах промышленного назначения и ЖКХ, в сельском хозяйстве, в том числе при учетно-расчетных операциях.
Системы "Пульсар" относятся к проектно-компонуемым изделиям и могут содержать основные компоненты из числа следующих:
-
1) счетчики воды, тепла, электроэнергии (в том числе с измерительными трансформаторами напряжения и тока), газа, оснащенные импульсным или цифровым (интерфейсным) выходом;
-
2) счетчики импульсов - регистраторы «Пульсар» (Госреестр № 25951-10)- вторичные приборы, к каждому из которых подключаются первичные счетчики с импульсным выходом. Счетчики импульсов - регистраторы «Пульсар» используются для
-
- накопления числоимпульсной информации со счетчиков с привязкой ее к астрономическому времени,
-
- передачи данных в цифровом формате на верхний уровень системы;
-
3) регистраторы домовые «Комплекс» (Госреестр № 45560-10) и устройства сбора и передачи данных (УСПД) «Пульсар» (Госреестр № 32816-12), обеспечивающие считывание, обработку, хранение и передачу на верхний уровень системы данных со счетчиков импульсов - регистраторов "Пульсар" и счетчиков энергоресурсов с цифровым выходом, а также синхронизацию работы приборов учета (использование УСПД не является обязательным условием работы системы);
-
4) дополнительные устройства, обеспечивающие усиление и преобразование сигнала при передаче цифровой информации, блоки питания;
-
5) сервер сбора данных, а также автоматизированные рабочие места (АРМ).
Информация со счетчиков импульсов - регистраторов «Пульсар», а также со счетчиков энергоресурсов с цифровым выходом поступает на сервер сбора данных через устройства связи или через уровень регистраторов домовых «Комплекс» либо УСПД «Пульсар». Сервер сбора данных обеспечивает автоматический опрос приборов учета в соответствии с заданным расписанием, сохранение данных в базе данных, формирование отчетных форм, выгрузку данных в другие программы и системы.
Информационное взаимодействие компонентов системы осуществляется с использованием открытых промышленных протоколов передачи данных, что позволяет встраивать систему "Пульсар" в системы верхнего уровня.
Структурная схема АС КУЗ «Пульсар-

Сервер коммерческого учета

Internet. Ethernet, «витяя пяря->, телефонный модем, GSM-модем, PLC-модем. радиомодем, GPRS-модем
радиоканал
433 МГц

I I
I
4
1
СЧЕТЧИКИ
ЭНЕРГОРЕСУРСОВ
» I
< I I
I
I
I
Рис.1 Структурная схема измерительной автоматизированной системы контроля и учета энергоресурсов "Пульсар"
Счетчики импульсов - ■ регистраторь «Пульсар*
Устройство сбора и передачи
Пинии связи RS485. САП
Связь между компонентами системы осуществляется с использованием различных протоколов передачи данных:
- МЭК 60870-5-101, МЭК 60870-5-103, МЭК 60870-5-104, МЭК 61850-8-1;
- Пульсар М;
- M-BUS;
- Modbus RTU, и ASCII и др. по заказу.
Все измерительные компоненты систем внесены в Госреестр средств измерений.
Конкретный состав системы «Пульсар» может включать в себя все или некоторые составные части из нижеперечисленных, определяется конкретным проектом.
На уровень ИВК поступает информация от периферийной части системы, которую образуют следующие измерительные каналы (ИК):
ИК активной и реактивной электроэнергии и мощности, состоящие из
-
- измерительных трансформаторов тока (ТТ) по ГОСТ 7746-2001 классов точности 0,2, 0,2S, 0,5, 0,5S, 1,0;
-
- измерительных трансформаторов напряжения (ТН) по ГОСТ 1983-2001 классов точности 0,2; 0,5; 1,0;
-
- счетчиков электрической энергии с импульсным выходом совместно со счетчиками импульсов - регистраторами «Пульсар», либо многофункциональных счётчиков по ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 классов точности по активной электроэнергии 0,2S; 0,5S; 1,0; 2,0, по реактивной электроэнергии 0,5*; 1,0; 2,0;
-
- . регистраторов домовых «Комплекс» (Госреестр № 45560-10) и устройств сбора и передачи данных (УСПД) «Пульсар» (Госреестр № 32816-12)
Таблица 2 Основные метрологические характеристики ИК активной и реактивной электроэнергии (мощности).
Диапазон нагрузок |
Класс точности средств измерений |
Границы интервала основной относит. погрешности измерений | |||
ТТ |
ТН |
Счетчик |
активной электроэнергии и мощности, % |
реактивной электроэнергии и мощности, % | |
1цом £ 1 нагр < 1,2 1цом |
0,2/0,2S |
0,2 |
0,2S/0,5 |
± 0,5 |
± 1,2 |
0,2/0,2S |
0,5 |
0,2S/0,5 |
± 0,8 |
± 1,7 | |
0,5/0,5S |
0,2 |
0,2S/0,5 |
± 0,9 |
± 2,3 | |
0,5/0,5S |
0,5 |
0,2S/0,5 |
± 1,0 |
± 2,6 | |
- |
- |
0,2S/0,5 |
± 0,4 |
± 0,6 | |
0,2/0,2S |
- |
0,2S/0,5 |
± 0,5 |
± 0,9 | |
0,5/0,5S |
- |
0,2S/0,5 |
± 0,8 |
± 2,1 | |
0,2/0,2S |
0,2 |
0,5S/0,5 |
± 0,7 |
± 1,2 | |
0,2/0,2S |
0,5 |
0,5S/0,5 |
± 0,9 |
± 1,7 | |
0,5/0,5S |
0,2 |
0,5S/0,5 |
± 1,0 |
± 2,3 | |
0,5/0,5S |
0,5 |
0,5S/0,5 |
± 1,1 |
± 2,6 | |
- |
- |
0,5S/0,5 |
± 0,6 |
± 0,6 | |
0,2/0,2S |
- |
0,5S/0,5 |
± 0,7 |
± 0,9 | |
0,5/0,5S |
- |
0,5S/0,5 |
± 1,0 |
± 2,1 | |
0,2/0,2S |
0,2 |
0,5S/1,0 |
± 0,7 |
± 1,5 | |
0,2/0,2S |
0,5 |
0,5S/1,0 |
± 0,9 |
± 2,0 | |
0,5/0,5S |
0,2 |
0,5S/1,0 |
± 1,0 |
± 2,4 | |
0,5/0,5S |
0,5 |
0,5S/1,0 |
± 1,1 |
± 2,7 | |
- |
- |
0,5S/1,0 |
± 0,6 |
± 1,1 | |
0,2/0,2S |
- |
0,5S/1,0 |
± 0,7 |
± 1,3 | |
0,5/0,5S |
- |
0,5S/1,0 |
± 1,0 |
± 2,3 | |
0,2/0,2S |
0,2 |
1,0/1,0 |
± 1,2 |
± 1,5 | |
0,2/0,2S |
0,5 |
1,0/1,0 |
± 1,3 |
± 2,0 | |
0,5/0,5S |
0,2 |
1,0/1,0 |
± 1,4 |
± 2,4 | |
0,5/0,5S |
0,5 |
1,0/1,0 |
± 1,5 |
± 2,7 | |
- |
- |
1,0/1,0 |
± 1,1 |
± 1,1 | |
0,2/0,2S |
- |
1,0/1,0 |
± 1,2 |
± 1,3 | |
0,5/0,5S |
- |
1,0/1,0 |
± 1,3 |
± 2,3 | |
- |
- |
2,0/2,0 |
± 2,2 |
± 2,2 | |
0,5 |
0,5 |
1/2 |
± 1,6 |
± 3,3 | |
1,0 |
1,0 |
0,5S/1 |
± 2,4 |
± 5,1 | |
1,0 |
1,0 |
1/2 |
± 2,6 |
± 5,5 | |
1,0 |
1,0 |
2/2 |
± 3,2 |
± 5,5 |
Продолжение таблицы 2
Диапазон нагрузок |
Класс точности средств измерений |
Границы интервала основной относит. погрешности измерений | |||
ТТ |
ТН |
Счетчик |
активной электроэнергии и мощности, % |
реактивной электроэнергии и мощности, % | |
0,2 1цом £ 1 нагр < 1цом |
0,2/0,2S |
0,2 |
0,2S/0,5 |
± 0,6/± 0,5 |
± 1,4/± 1,2 |
0,2/0,2S |
0,5 |
0,2S/0,5 |
± 0,9/± 0,8 |
± 1,9/± 1,7 | |
0,5/0,5S |
0,2 |
0,2S/0,5 |
± 1,2/± 0,9 |
±3,2/± 2,3 | |
0,5/0,5S |
0,5 |
0,2S/0,5 |
± 1,3/± 1,0 |
±3,5/± 2,6 | |
- |
- |
0,2S/0,5 |
± 0,4 |
± 0,7 | |
0,2/0,2S |
- |
0,2S/0,5 |
± 0,6/± 0,5 |
± 1,3/± 1,0 | |
0,5/0,5S |
- |
0,2S/0,5 |
± 1,1/± 0,8 |
± 3,2/± 2,2 | |
0,2/0,2S |
0,2 |
0,5S/0,5 |
± 0,8/± 0,7 |
± 1,4/± 1,2 | |
0,2/0,2S |
0,5 |
0,5S/0,5 |
± 1,0/± 0,9 |
± 1,9/± 1,7 | |
0,5/0,5S |
0,2 |
0,5S/0,5 |
± 1,3/± 1,0 |
± 3,2/± 2,3 | |
0,5/0,5S |
0,5 |
0,5S/0,5 |
± 1,4/± 1,1 |
± 3,5/± 2,6 | |
- |
- |
0,5S/0,5 |
± 0,6 |
± 0,7 | |
0,2/0,2S |
- |
0,5S/0,5 |
± 0,8/± 0,7 |
± 1,3/± 1,0 | |
0,5/0,5S |
- |
0,5S/0,5 |
± 1,3/± 1,0 |
± 3,2/± 2,2 | |
0,2/0,2S |
0,2 |
0,5S/1,0 |
± 0,8/± 0,7 |
± 1,8/± 1,6 | |
0,2/0,2S |
0,5 |
0,5S/1,0 |
± 1,0/± 0,9 |
± 2,2/± 2,0 | |
0,5/0,5S |
0,2 |
0,5S/1,0 |
± 1,3/± 1,0 |
± 3,4/± 2,5 | |
0,5/0,5S |
0,5 |
0,5S/1,0 |
± 1,4/± 1,1 |
± 3,6/± 2,8 | |
- |
- |
0,5S/1,0 |
± 0,6 |
± 1,3 | |
0,2/0,2S |
- |
0,5S/1,0 |
± 0,8/± 0,7 |
± 1,7/ ± 1,4 | |
0,5/0,5S |
- |
0,5S/1,0 |
± 1,3/± 1,0 |
± 3,3/± 2,3 | |
0,2/0,2S |
0,2 |
1,0/1,0 |
± 1,2/± 1,1 |
± 1,8/± 1,6 | |
0,2/0,2S |
0,5 |
1,0/1,0 |
± 1,4/± 1,3 |
± 2,2/± 2,0 | |
0,5/0,5S |
0,2 |
1,0/1,0 |
± 1,6/± 1,4 |
± 3,4/± 2,5 | |
0,5/0,5S |
0,5 |
1,0/1,0 |
± 1,7/± 1,5 |
± 3,6/± 2,8 | |
- |
- |
1,0/1,0 |
± 1,1 |
± 1,3 | |
0,2/0,2S |
- |
1,0/1,0 |
± 1,2/± 1,1 |
± 1,7/± 1,4 | |
0,5/0,5S |
- |
1,0/1,0 |
± 1,6/± 1,3 |
± 3,3/± 2,4 | |
- |
- |
2,0/2,0 |
± 2,2 |
± 2,5 | |
0,5 |
0,5 |
1/2 |
± 1,9 |
± 4,1 | |
1,0 |
1,0 |
0,5S/1 |
± 3,1 |
± 6,9 | |
1,0 |
1,0 |
1/2 |
± 3,3 |
± 7,2 | |
1,0 |
1,0 |
2/2 |
± 3,8 |
± 7,2 |
Продолжение таблицы 2
Диапазон нагрузок |
Класс точности средств измерений |
Границы интервала основной относит. погрешн. измерений | |||
ТТ |
ТН |
Счетчик |
активной электроэнергии и мощности, % |
реактивной электроэнергии и мощности, % | |
0,051ном £ Iiiaij) < 0,21ном |
0,2/0,2S |
0,2 |
0,2S/0,5 |
± 1,0/± 0,7 |
± 2,5/± 1,6 |
0,2/0,2S |
0,5 |
0,2S/0,5 |
± 1,2/± 0,9 |
± 2,8/± 2,1 | |
0,5/0,5S |
0,2 |
0,2S/0,5 |
± 2,2/± 1,2 |
± 6,3/± 3,3 | |
0,5/0,5S |
0,5 |
0,2S/0,5 |
± 2,3/± 1,3 |
± 6,4/± 3,5 | |
- |
- |
0,2S/0,5 |
± 0,4 |
± 1,0 | |
0,2/0,2S |
- |
0,2S/0,5 |
± 1,0/± 0,6 |
± 2,4/± 1,5 | |
0,5/0,5S |
- |
0,2S/0,5 |
± 2,2/± 1,1 |
± 6,2/± 3,2 | |
0,2/0,2S |
0,2 |
0,5S/0,5 |
± 1,2/± 0,9 |
± 2,5/± 1,6 | |
0,2/0,2S |
0,5 |
0,5S/0,5 |
± 1,3/± 1,1 |
± 2,8/± 2,1 | |
0,5/0,5S |
0,2 |
0,5S/0,5 |
± 2,3/± 1,3 |
± 6,3/± 3,3 | |
0,5/0,5S |
0,5 |
0,5S/0,5 |
± 2,4/± 1,4 |
± 6,4/± 3,5 | |
- |
- |
0,5S/0,5 |
± 0,7 |
± 1,0 | |
0,2/0,2S |
- |
0,5S/0,5 |
± 1,2/± 0,8 |
± 2,4/± 1,5 | |
0,5/0,5S |
- |
0,5S/0,5 |
± 2,3/± 1,3 |
± 6,2/± 3,2 | |
0,2/0,2S |
0,2 |
0,5S/1,0 |
± 1,2/± 0,9 |
± 3,0/± 2,4 | |
0,2/0,2S |
0,5 |
0,5S/1,0 |
± 1,3/± 1,1 |
± 3,3/± 2,7 | |
0,5/0,5S |
0,2 |
0,5S/1,0 |
± 2,3/± 1,3 |
± 6,5/± 3,7 | |
0,5/0,5S |
0,5 |
0,5S/1,0 |
± 2,4/± 1,4 |
± 6,6/± 3,9 | |
- |
- |
0,5S/1,0 |
± 0,7 |
± 2,0 | |
0,2/0,2S |
- |
0,5S/1,0 |
± 1,2/± 0,8 |
± 2,9/± 2,3 | |
0,5/0,5S |
- |
0,5S/1,0 |
± 2,3/± 1,3 |
± 6,5/± 3,7 | |
0,2/0,2S |
0,2 |
1,0/1,0 |
± 1,9/± 1,8 |
± 3,0/± 2,4 | |
0,2/0,2S |
0,5 |
1,0/1,0 |
± 2,0/± 1,8 |
± 3,3/± 2,7 | |
0,5/0,5S |
0,2 |
1,0/1,0 |
± 2,7/± 2,0 |
± 6,5/± 3,7 | |
0,5/0,5S |
0,5 |
1,0/1,0 |
± 2,8/± 2,1 |
± 6,6/± 3,9 | |
- |
- |
1,0/1,0 |
± 1,7 |
± 2,0 | |
0,2/0,2S |
- |
1,0/1,0 |
± 1,9/± 1,7 |
± 2,9/± 2,3 | |
0,5/0,5S |
- |
1,0/1,0 |
± 2,7/± 2,0 |
± 6,5/± 3,7 | |
- |
- |
2,0/2,0 |
± 2,8 |
± 4,0 | |
0,5 |
0,5 |
1/2 |
± 3,3 |
± 7,2 | |
1,0 |
1,0 |
0,5S/1 |
± 5,7 |
± 12,8 | |
1,0 |
1,0 |
1/2 |
± 5,9 |
± 13,1 | |
1,0 |
1,0 |
2/2 |
± 6,3 |
± 13,1 |
Окончание таблицы 2
Диапазон нагрузок |
Класс точности средств измерений |
Границы интервала основной относит. погрешности измерений | |||
ТТ |
ТН |
Счетчик |
активной электроэнергии и мощности, % |
реактивной электроэнергии и мощности, % | |
0,021ном £ 1нагр < 0,051ном |
0,2S |
0,2 |
0,2S/0,5 |
± 1,0 |
± 2,7 |
0,2S |
0,5 |
0,2S/0,5 |
± 1,2 |
± 2,9 | |
0,5S |
0,2 |
0,2S/0,5 |
± 2,0 |
± 5,7 | |
0,5S |
0,5 |
0,2S/0,5 |
± 2,1 |
± 5,8 | |
0,2S |
- |
0,2S/0,5 |
± 1,0 |
± 2,6 | |
0,5S |
- |
0,2S/0,5 |
± 2,0 |
± 5,7 | |
0,2S |
0,2 |
0,5S/0,5 |
± 1,2 |
± 2,7 | |
0,2S |
0,5 |
0,5S/0,5 |
± 1,5 |
± 2,9 | |
0,5S |
0,2 |
0,5S/0,5 |
± 2,2 |
± 5,7 | |
0,5S |
0,5 |
0,5S/0,5 |
± 2,3 |
± 5,8 | |
0,2S |
- |
0,5S/0,5 |
± 1,4 |
± 2,6 | |
0,5S |
- |
0,5S/0,5 |
± 2,2 |
± 5,7 | |
0,2S |
0,2 |
0,5S/1,0 |
± 1,4 |
± 4,1 | |
0,2S |
0,5 |
0,5S/1,0 |
± 1,5 |
± 4,2 | |
0,5S |
0,2 |
0,5S/1,0 |
± 2,2 |
± 6,5 | |
0,5S |
0,5 |
0,5S/1,0 |
± 2,3 |
± 6,6 | |
0,2S |
- |
0,5S/1,0 |
± 1,4 |
± 4,0 | |
0,5S |
- |
0,5S/1,0 |
± 2,2 |
± 6,4 |
Примечания
1. Характеристики основной погрешности ИК даны для измерения электроэнергии и средней мощности (получасовая) при Cos j =0,9 и симметричной нагрузке.
2. В качестве характеристик погрешности указаны границы интервала относительной погрешности, соответствующие вероятности 0,95.
ИК тепловой энергии и количества теплоносителя с теплосчетчиками, приведенными в графе «Комплектность», совместно с первичными преобразователями расхода, температуры и давления, указанными в их технической документации;
ИК объема горячей и холодной воды со счетчиками воды крыльчатыми с импульсным выходом по ГОСТ Р 50601-93; турбинными с импульсным выходом по ГОСТ 14167-83, совместно со счетчиками импульсов - регистраторами «Пульсар»,
ИК объема газа в рабочих условиях (со счетчиками газа объемными с импульсным выходом по ГОСТ Р 50818- 95) совместно со счетчиками импульсов - регистраторами «Пульсар», в стандартных условиях - с применением счетчиков-расходомеров газа и корректоров объема газа.
Метрологические характеристики измерительных каналов, объема холодной и горячей воды, объема природного газа в рабочих условиях, объема природного газа, приведенного к стандартным условиям, не зависят от способов передачи измерительной информации на уровень ИВК системы, и определяются метрологическими характеристиками вышеуказанных приборов учета.
Таблица 3 Основные метрологические характеристики ИК тепловой энергии и количества теплоносителя, объема холодной и горячей воды, объема природного газа в рабочих условиях, объема природного газа, приведенного к стандартным условиям
Виды ИК |
Диапазоны измерений* |
Пределы допускаемой основной относительной погрешности ИК, не более |
Примечание |
ИК объема газа в рабочих условиях приведенного к стандартным условиям |
Номинальный расход от 1,6 до 65 м3/ч В диапазоне расхода газа приведенного к стандартным условиям от 0 до 99999 м3/ч |
±3,0% в диапазоне расходов от Qmin до 0,1 Qmax и от 0,9 Qmax до Qmax ±1,5% в диапазоне расходов от 0,1Qmax до Qmax ±2,5% в диапазоне расходов от Qmin до 0,1 Qmax ±1,5% в диапазоне расходов от 0,1Qmax до Qmax |
Со счетчиками импульсов - регистраторами «Пульсар» с УСПД "Пульсар", регистраторами домовыми «Комплекс». |
ИК тепловой энергии и количества теплоносителя с теплосчетчиками , в комплекте с первичными преобразователями расхода, температуры и давления, указанными в технической документации. |
температура теплоносителя 5-150 °С, расход теплоносителя (вода) от 0,005 до 400 м3/ч |
- тепловой энергии воды при разности температур, °С: от 3 до 10 ± 6 %; от 10 до 20 ± 5 % от 20 до 147 ± 4 %
± 2 %
(объема) ±5 % ведения времени ±0,05% |
с УСПД "Пульсар", регистраторами домовыми «Ком -плекс». |
- объема воды со счетчиками воды крыльчатыми с импульсным выходом по ГОСТ Р 50601-93; турбинными с импульсным выходом по ГОСТ 14167-83 |
номинальный расход для ИК с крыльчатыми счетчиками от 0,6 до 15 м3/ч с турбинными счетчиками от 50 до 600 м3/ч |
±5 % в диапазоне расходов от qmin до qt ±2,0% в диапазоне расходов от qt до qmax (по холодной воде) ±3,0% в диапазоне расходов от qt до qmax (по горячей воде) |
Со счетчиками импульсов -регистраторами «Пульсар» |
*диапазоны измерений и пределы допускаемой основной относительной погрешности ИК могут отличаться от значений, указанных в таблице и определяются конкретным типом счетчика энергоресурса.
Погрешность измерительных каналов тепла, воды, газа не зависит от способов передачи измерительной информации, и определяется метрологическими характеристиками применяемых средств измерений.
Рабочие условия применения измерительных компонентов систем:
— измерительных трансформаторов тока — по ГОСТ 7746-2001;
— измерительных трансформаторов напряжения — по ГОСТ 1983-2001;
— счетчиков электроэнергии, теплосчетчиков, счетчиков воды , счетчиков и измери -тельных комплексов газа, регистраторов, УСПД, датчиков физических параметров измеряемой среды - в соответствии с технической документацией на них;
—— адаптеров, компьютеров — температура окружающего воздуха от плюс 15 °С до плюс 35 °С относительная влажность от 30 до 80 %.
Напряжение питания 220-15% В частотой (50 ± 1) Гц (при питании от сети переменного тока).
Для защиты систем от несанкционированных изменений (корректировок) предусмотрена аппаратная блокировка, пломбирование средств учета, кроссовых и клеммных коробок, использование запираемых шкафов, содержащих средства связи, УСПД «Пульсар», регистраторы домовые «Комплекс».
