Номер по Госреестру СИ: 90101-23
90101-23 Счетчики газа объемные диафрагменные
(ПУЛЬСАР)
Назначение средства измерений:
Счетчики газа объемные диафрагменные ПУЛЬСАР (далее - счетчики) предназначены для измерений объема газа при рабочих условиях или объема газа, приведенного к температуре плюс 20 °С.
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 1
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 2
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 3

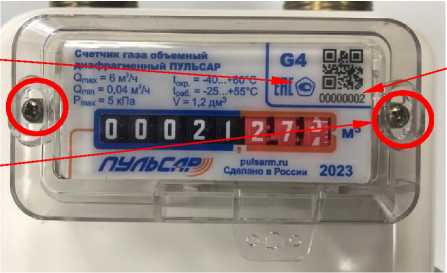

Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 4

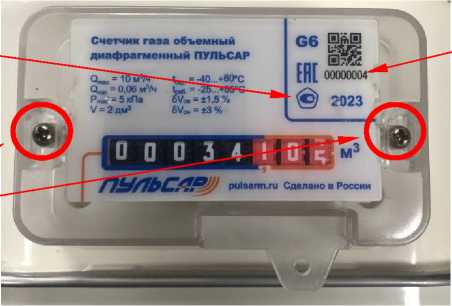

Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 5

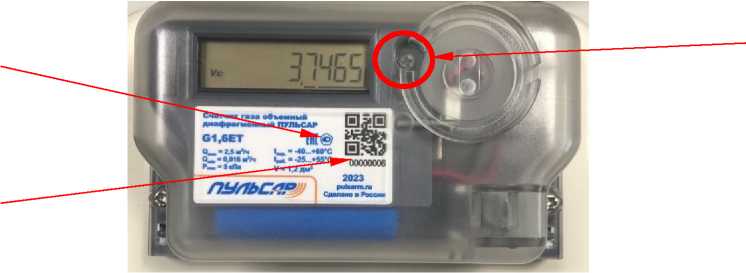

Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 6

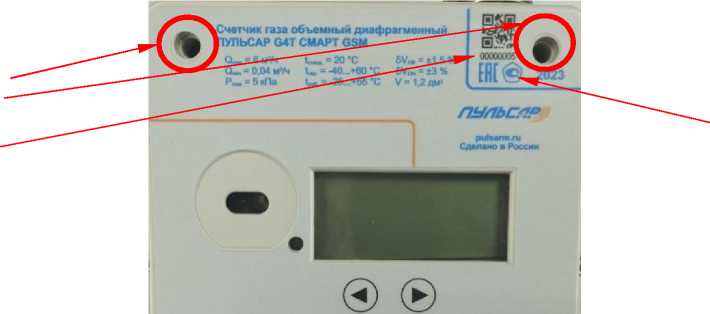

Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 7

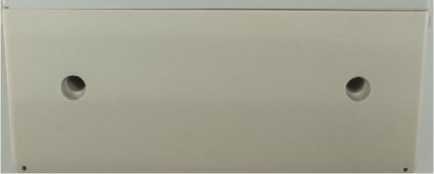

Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 8
Внешний вид.
Счетчики газа объемные диафрагменные

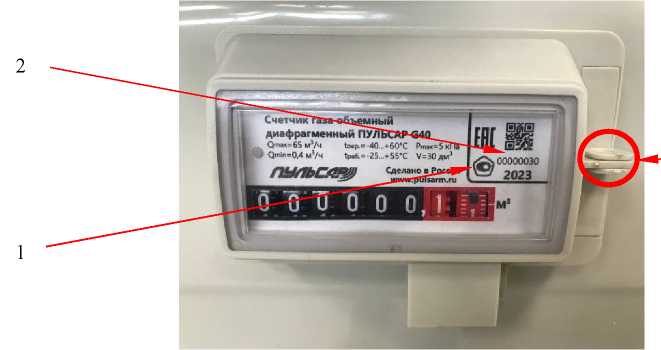

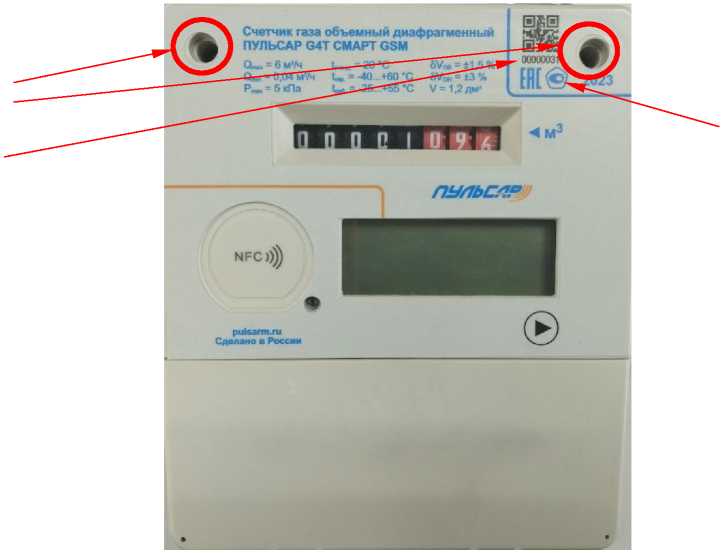

Рисунок № 9
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 10
Программное обеспечение
Счетчики в исполнении с МОУ не имеют программного обеспечения (ПО). Счетчики в исполнениях с ЭОУ и СМАРТ имеют встроенное ПО.
ПО предназначено для сбора, преобразования, обработки, отображения на отсчетном устройстве и передачи по системам связи информации об измеренном в рабочих условиях или приведенном к стандартным условиям по температуре объеме газа, прошедшего через счетчик, а также для управления запорным клапаном, (при его наличии), ведения архива данных, и выдачи сигналов нештатных ситуаций.
ПО защищено от преднамеренных изменений пломбой со знаком поверки или организации-изготовителя, электронной пломбой, разграничением уровней доступа. Искажение данных, хранящихся в памяти счетчика, и результатов измерений с помощью команд, вводимых через интерфейс пользователя, невозможно. Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
HGM-051 |
Номер версии (идентификационный номер) ПО |
XXX.Y.ZZ* |
Цифровой идентификатор ПО |
- |
* XXX - значения от 001 до 999; Y - значения от 0 до 9; ZZ -значения от 00 до 99 |
Нормирование метрологических характеристик счетчиков проведено с учетом влияния
ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений высокий согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа средств измерений наносится на корпус счетчика в местах, указанных на рисунке 2.Рисунок 1 — Общий вид счетчиков
2
1
2
3
3
2
1
3
2
1
2
1
-tuL esc-
х^-сооооозо
2023
1
2
3

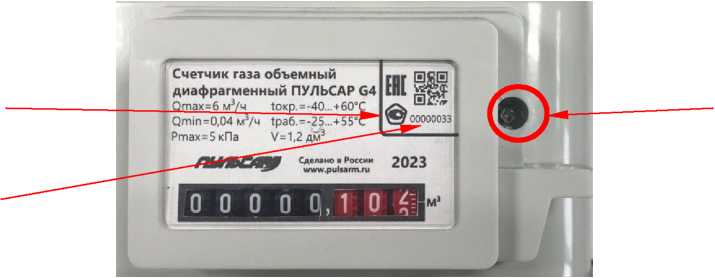

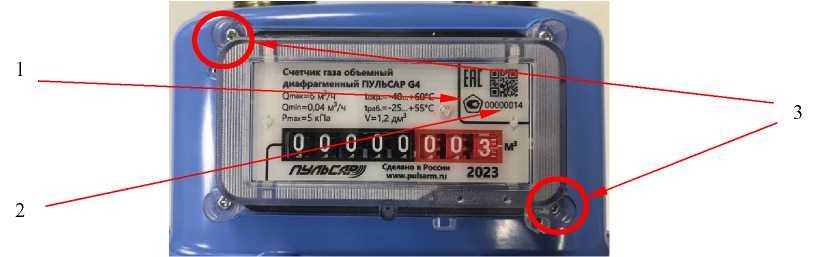

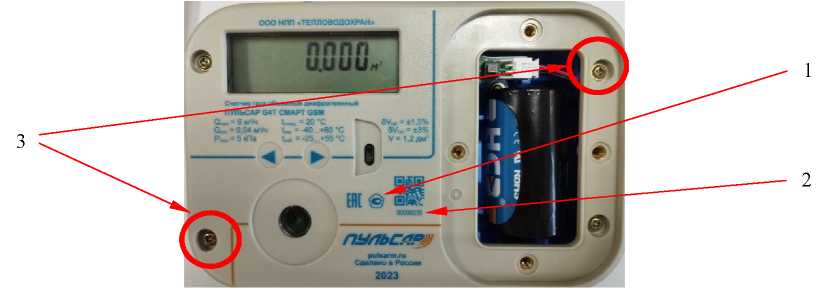

1 - места расположения знака утверждения типа; 2 - места расположения заводского номера;
3 - места установки пломб со знаком поверки или пломбы организации-изготовителя
Рисунок 2 - У казание мест нанесения знака утверждения типа и заводского номера, мест установки пломбы
Программное обеспечениеСчетчики в исполнении с МОУ не имеют программного обеспечения (ПО). Счетчики в исполнениях с ЭОУ и СМАРТ имеют встроенное ПО.
ПО предназначено для сбора, преобразования, обработки, отображения на отсчетном устройстве и передачи по системам связи информации об измеренном в рабочих условиях или приведенном к стандартным условиям по температуре объеме газа, прошедшего через счетчик, а также для управления запорным клапаном, (при его наличии), ведения архива данных, и выдачи сигналов нештатных ситуаций.
ПО защищено от преднамеренных изменений пломбой со знаком поверки или организации-изготовителя, электронной пломбой, разграничением уровней доступа. Искажение данных, хранящихся в памяти счетчика, и результатов измерений с помощью команд, вводимых через интерфейс пользователя, невозможно. Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
HGM-051 |
Номер версии (идентификационный номер) ПО |
XXX.Y.ZZ* |
Цифровой идентификатор ПО |
- |
* XXX - значения от 001 до 999; Y - значения от 0 до 9; ZZ -значения от 00 до 99 |
Нормирование метрологических характеристик счетчиков проведено с учетом влияния
ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений высокий согласно Р 50.2.077-2014.
Метрологические и технические характеристики приведены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||||||
Типоразмер |
G1,6 |
G2,5 |
G4 |
G6 |
G10 |
G16 |
G25 |
G40 |
Максимальный объемный расход Qmax, м3/ч |
2,5 |
4 |
6 |
10 |
16 |
25 |
40 |
65 |
Номинальный объемный расход Qном, м3/ч |
1,6 |
2,5 |
4 |
6 |
10 |
16 |
25 |
40 |
Минимальный объемный расход Qmin, м3/ч |
0,016 |
0,025 |
0,04 |
0,06 |
0,10 |
0,16 |
0,25 |
0,4 |
Потеря давления газа при Qном, Па, не более |
60 |
70 |
80 |
125 |
125 |
125 |
150 |
150 |
Потеря давления газа при Qmax, Па, не более |
200 |
200 |
200 |
250 |
300 |
300 |
300 |
300 |
Пределы допускаемой основной относительной погрешности измерений объема газа при рабочих условиях или объема газа, приведенного к температуре 20°С, %, в диапазоне объемных расходов: Qmin < Q < 0,1 ’Оном (5уон) 0,1 ’Оном < Q < Qmax (5уов) |
СП -н -н |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной относительной погрешности измерений объема газа для счетчиков с ТК, вызванной отклонением температуры измеряемого газа на каждые 10 °С вне диапазона (20±5) °С, %, не более |
±0,4 |
Нормальные условия эксплуатации:
|
от +15 до +25 95 от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |||||||
Типоразмер |
G1,6 G2,5 |
G4 G6 G10 G16 G25 G40 | ||||||
Измеряемая среда |
природный, нефтяной и другие сухие неагрессивные газы, а также газовая фаза сжиженных углеводородных газов | |||||||
Циклический объем, дм3 |
1,2 |
1,2 |
1,2/2 |
2/2,5/3,5 |
3,5/5 |
11/15 |
11/15 |
30 |
Порог чувствительности, м3/ч, не более |
0,0032 |
0,005 |
0,008 |
0,008 |
0,01 |
0,01 |
0,01 |
0,02 |
Емкость МОУ, м3 |
99999,999 |
999999,99 | ||||||
Цена деления младшего разряда МОУ, 3 дм |
0,2 |
2 | ||||||
Емкость ЭОУ, м3 |
99999,999 |
999999,99 |
- | |||||
Цена деления младшего разряда ЭОУ, м3 |
0,001 (0,0001*) |
0,01 (0,001*) |
- | |||||
Условия эксплуатации:
|
от - 40 до + 60 от - 25 до +55 95 от 84,0 до 106,7 | |||||||
Максимальное рабочее давление измеряемой среды, кПа |
5 | |||||||
Максимально допускаемое давление внутри корпуса, кПа |
50 | |||||||
* При работе в сервисном режиме. |
Таблица 4 - Габаритные, присоединительные размеры и масса
Типоразмер |
Габаритные размеры (В х Ш х Д), мм, не более |
Масса, кг, не более |
Присоединительная резьба |
Межцентровое расстояние между штуцерами, мм |
G1,6 |
252x220x190 |
2,5 |
G%, G1, G1 М30х2, М33х1,5, М36х2 |
110, 130 |
G2,5 |
252x220x190 |
2,5 |
G%, G1, G1 М30х2, М33х1,5, М36х2 |
110, 130 |
G4 |
276х362х208 |
3,7 |
G%, G1, G1 М30х2, М33х1,5, М36х2 |
110, 130, 200, 250 |
Продолжение . таблицы 4
Типоразмер |
Габаритные размеры (В х Ш х Д), мм, не более |
Масса, кг, не более |
Присоединительная резьба |
Межцентровое расстояние между штуцерами, мм |
G6 |
300x362x212 |
4,0 |
G1, G1 %, G1 /, М36х2 |
130,160, 180, 200, 250 |
G10 |
344x384x232 |
7,2 |
G1 %, G1 /, G2, М64х2 |
200, 250 |
G16 |
396x426x290 |
9,2 |
G1 /, G2, М64х2 |
240,280 |
G25 |
460x498x398 |
14,0 |
G2, G2 /, М64х2 |
300, 335 |
G40 |
726x672x400 |
30,0 |
G3, М80х3 |
430 |
наносится на лицевую часть корпуса методом печати или гравировки и на титульный лист эксплуатационных документов типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений-
- для счетчиков исполнений с МОУ и ЭОУ приведены в документе ЮТЛИ.407279.001-ХХ РЭ в разделе 1;
-
- для счетчиков исполнения СМАРТ приведены в ГОСТ Р 8.995-2020 «Государственная система обеспечения единства измерений. Объемный расход и объем природного газа. Методика (метод) измерений с применением мембранных и струйных счетчиков газа», ФР.1.29.2021.39087.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ЮТЛИ.407279.001 ТУ «Счетчики газа объемные диафрагменные ПУЛЬСАР. Технические условия»
ПравообладательОбщество с ограниченной ответственностью научно-производственное предприятие «ТЕПЛОВОДОХРАН» (ООО НПП «ТЕПЛОВОДОХРАН»)
ИНН 6230028315
Юридический адрес: 390027, Рязанская обл., г. Рязань, ул. Новая, д. 51В, лит. Ж, неж. помещ. Н2
Телефон (факс): +7 (4912)-24-02-70
E-mail: info@pulsarm.ru
Web-сайт: https://www. pulsarm.ru
Изготовитель
Общество с ограниченной ответственностью научно-производственное предприятие «ТЕПЛОВОДОХРАН» (ООО НПП «ТЕПЛОВОДОХРАН»)ИНН 6230028315
Адрес: 390027, Рязанская обл., г. Рязань, ул. Новая, д. 51В, лит. Ж, неж. помещ. Н2 Телефон (факс): +7 (4912)-24-02-70
E-mail: info@pulsarm.ru
Web-сайт: https://www. pulsarm.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8 Телефон (факс): +7 495-491-78-12
Е-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: https://www.kip-mce.ru
Правообладатель
Общество с ограниченной ответственностью научно-производственное предприятие «ТЕПЛОВОДОХРАН» (ООО НПП «ТЕПЛОВОДОХРАН»)ИНН 6230028315
Юридический адрес: 390027, Рязанская обл., г. Рязань, ул. Новая, д. 51В, лит. Ж, неж. помещ. Н2
Телефон (факс): +7 (4912)-24-02-70
E-mail: info@pulsarm.ru
Web-сайт: https://www. pulsarm.ru
Принцип действия счетчиков основан на преобразовании перепада давления газа на входе и выходе счетчика в поступательное движение встроенных гибких газонепроницаемых диафрагм, образующих измерительные камеры. Газ через входной патрубок заполняет пространство внутри корпуса и через входной клапан поступает поочередно в одну из камер, оказывая давление на пластину диафрагмы. Диафрагма, перемещаясь, вытесняет газ из соседней камеры через выходной клапан и отводящий канал в выходной патрубок. Возвратнопоступательное движение диафрагм измерительного механизма преобразуется рычажнокривошипным механизмом во вращательное движение и для счетчиков с механическим отсчетным устройством (далее - МОУ) через приводной вал или магнитную муфту передается на отсчетное устройство. У счетчиков с электронным отсчетным устройством (далее - ЭОУ) съем сигнала осуществляет магнитоуправляемый датчик электронного модуля, формирующий на выходе электрические импульсы, количество которых прямо пропорционально прошедшему через счетчик объему газа. Для счетчиков с ЭОУ в обозначении счетчика используется символ «Е».
Счетчики состоят из корпуса, внутри которого расположен измерительный механизм, и отсчетного устройства.
Счетчики имеют защиту от обратного счета.
Счетчики различаются типоразмерами, характеризующимися значениями номинального объемного расхода газа. Счетчики одного типоразмера могут изготавливаться в корпусах разной конструкции.
Счетчики с МОУ могут оснащаться механическим устройством температурной коррекции (далее - ТК), а счетчики с ЭОУ - механическим или электронным устройством ТК. Для счетчиков с ТК в обозначении счетчика используется символ «Т».
Счетчики без ТК предназначены для измерения объема газа в рабочих условиях эксплуатации, а счетчики с ТК - объема газа, приведенного к температуре плюс 20 °С.
Счетчики выпускаются с левым и правым направлениями потока газа, с различными присоединительными размерами, межцентровым расстоянием, циклическим объемом измерительных камер.
Счетчики имеют следующие исполнения:
-
- с МОУ, без ТК, типоразмеров G1,6; G2,5; G4; G6; G10; G16; G25; G40;
-
- с МОУ, с ТК, типоразмеров G1,6; G2,5; G4; G6; G10; G16; G25;
- с ЭОУ, без ТК, типоразмеров G1,6; G2,5; G4;
- с ЭОУ, с ТК, типоразмеров G1,6; G2,5; G4;
- СМАРТ: с ЭОУ, типоразмеров G1,6; G2,5; G4; G6; G10; G16; G25, с запорным клапаном (опционально).
Счетчики в исполнении СМАРТ обеспечивают вычисление накопленного объема газа, приведенного к температуре плюс 20 °С с помощью механического или электронного устройства ТК, и давлению 101,325 кПа, с учетом условно-постоянных подстановочных значений давления и коэффициента сжимаемости.
Для передачи данных во внешние информационные системы счетчики могут комплектоваться проводными или беспроводными интерфейсами, или их комбинацией.
В качестве автономного источника электрического питания в счетчиках с ЭОУ применены литиевые батареи. Батарея присоединяется к электронному модулю с помощью разъема и находится в отдельном защищенном от манипуляций отсеке, пломбируемом пломбой изготовителя или поставщика газа. Замена батареи не приводит к повреждению пломбы с нанесенным знаком поверки.
Счетчики в исполнении СМАРТ могут иметь встроенный датчик воздействия постоянного внешнего магнитного поля.
Условное обозначение счетчиков при заказе:
Счетчик газа объемный диафрагменный ПУЛЬСАР GX1X2X3,
где Х1 - значение номинального объемного расхода в м3/ч: 1,6; 2,5; 4; 6; 10; 16; 25; 40;
Х2 - тип отсчетного устройства: не указывается - МОУ; Е - ЭОУ;
Х3 - наличие температурной коррекции: не указывается - без ТК; Т - с ТК.
Условное обозначение счетчиков при заказе в исполнении СМАРТ:
Счетчик газа объемный диафрагменный ПУЛЬСАР GX1T СМАРТ-Х2,
где Х1 - значение номинального объемного расхода в м3/ч: 1,6; 2,5; 4; 6; 10; 16; 25;
Х2 - наличие запорного клапана: не указывается - без запорного клапана; К - с запорным клапаном.
Общий вид счетчиков представлен на рисунке 1 (цвет и внешний вид может отличаться от представленного на фото в зависимости от комплектации).
Обозначения мест установки пломбы со знаком поверки для предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, представлены на рисунке 2. При выпуске счетчиков из производства без первичной поверки в местах установки пломбы со знаком поверки устанавливается пломба организации-изготовителя.
Заводской номер счетчика состоит из арабских цифр и наносится на корпусе счетчика в месте, указанном на рисунке 2, любым способом, обеспечивающим его сохранность в течение всего срока эксплуатации.
Знак утверждения типа средств измерений наносится на корпус счетчика в местах, указанных на рисунке 2.

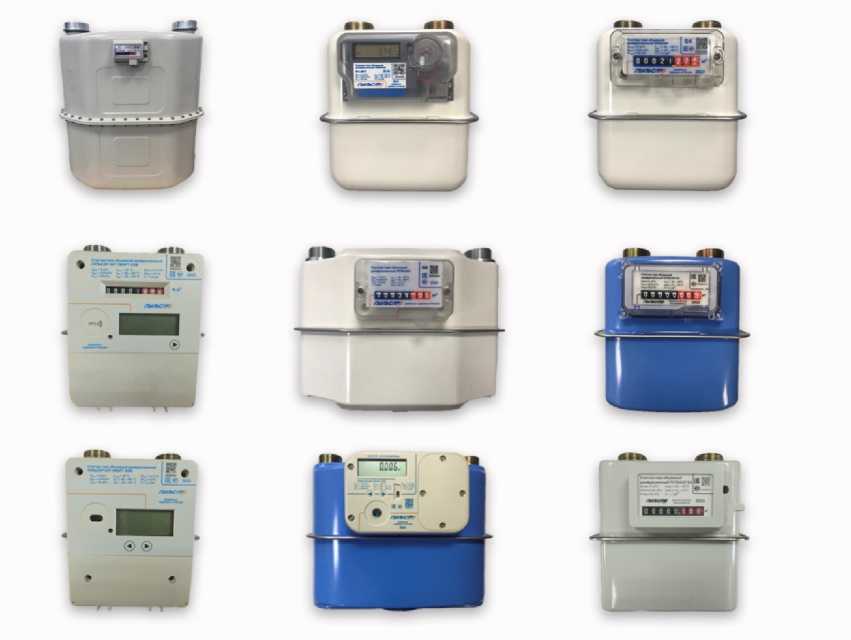

Рисунок 1 — Общий вид счетчиков
2
1
2
3
3
2
1
3
2
1
2
1
-tuL esc-
х^-сооооозо
2023
1
2
3
1 - места расположения знака утверждения типа; 2 - места расположения заводского номера;
3 - места установки пломб со знаком поверки или пломбы организации-изготовителя
Рисунок 2 - У казание мест нанесения знака утверждения типа и заводского номера, мест установки пломбы
Таблица 5 - Комплектность
Наименование |
Обозначение |
Количество |
Примечание |
Счетчик газа объемный диафрагменный ПУЛЬСАР |
согласно заказу |
1 шт. | |
Руководство по эксплуатации, совмещенное с паспортом |
ЮТЛИ.407279.001-ХХ РЭ |
1 экз. | |
Паспорт * |
ЮТЛИ.407279.009-ХХ ПС |
1 экз. | |
Руководство по эксплуатации * |
ЮТЛИ.407279.009-ХХ РЭ |
1 экз. |
по заказу |
Комплект монтажных частей |
- |
по заказу | |
* Для исполнения СМАРТ. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||||||
Типоразмер |
G1,6 |
G2,5 |
G4 |
G6 |
G10 |
G16 |
G25 |
G40 |
Максимальный объемный расход Qmax, м3/ч |
2,5 |
4 |
6 |
10 |
16 |
25 |
40 |
65 |
Номинальный объемный расход Qном, м3/ч |
1,6 |
2,5 |
4 |
6 |
10 |
16 |
25 |
40 |
Минимальный объемный расход Qmin, м3/ч |
0,016 |
0,025 |
0,04 |
0,06 |
0,10 |
0,16 |
0,25 |
0,4 |
Потеря давления газа при Qном, Па, не более |
60 |
70 |
80 |
125 |
125 |
125 |
150 |
150 |
Потеря давления газа при Qmax, Па, не более |
200 |
200 |
200 |
250 |
300 |
300 |
300 |
300 |
Пределы допускаемой основной относительной погрешности измерений объема газа при рабочих условиях или объема газа, приведенного к температуре 20°С, %, в диапазоне объемных расходов: Qmin < Q < 0,1 ’Оном (5уон) 0,1 ’Оном < Q < Qmax (5уов) |
СП -н -н |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной относительной погрешности измерений объема газа для счетчиков с ТК, вызванной отклонением температуры измеряемого газа на каждые 10 °С вне диапазона (20±5) °С, %, не более |
±0,4 |
Нормальные условия эксплуатации:
|
от +15 до +25 95 от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |||||||
Типоразмер |
G1,6 G2,5 |
G4 G6 G10 G16 G25 G40 | ||||||
Измеряемая среда |
природный, нефтяной и другие сухие неагрессивные газы, а также газовая фаза сжиженных углеводородных газов | |||||||
Циклический объем, дм3 |
1,2 |
1,2 |
1,2/2 |
2/2,5/3,5 |
3,5/5 |
11/15 |
11/15 |
30 |
Порог чувствительности, м3/ч, не более |
0,0032 |
0,005 |
0,008 |
0,008 |
0,01 |
0,01 |
0,01 |
0,02 |
Емкость МОУ, м3 |
99999,999 |
999999,99 | ||||||
Цена деления младшего разряда МОУ, 3 дм |
0,2 |
2 | ||||||
Емкость ЭОУ, м3 |
99999,999 |
999999,99 |
- | |||||
Цена деления младшего разряда ЭОУ, м3 |
0,001 (0,0001*) |
0,01 (0,001*) |
- | |||||
Условия эксплуатации:
|
от - 40 до + 60 от - 25 до +55 95 от 84,0 до 106,7 | |||||||
Максимальное рабочее давление измеряемой среды, кПа |
5 | |||||||
Максимально допускаемое давление внутри корпуса, кПа |
50 | |||||||
* При работе в сервисном режиме. |
Таблица 4 - Габаритные, присоединительные размеры и масса
Типоразмер |
Габаритные размеры (В х Ш х Д), мм, не более |
Масса, кг, не более |
Присоединительная резьба |
Межцентровое расстояние между штуцерами, мм |
G1,6 |
252x220x190 |
2,5 |
G%, G1, G1 М30х2, М33х1,5, М36х2 |
110, 130 |
G2,5 |
252x220x190 |
2,5 |
G%, G1, G1 М30х2, М33х1,5, М36х2 |
110, 130 |
G4 |
276х362х208 |
3,7 |
G%, G1, G1 М30х2, М33х1,5, М36х2 |
110, 130, 200, 250 |
Продолжение . таблицы 4
Типоразмер |
Габаритные размеры (В х Ш х Д), мм, не более |
Масса, кг, не более |
Присоединительная резьба |
Межцентровое расстояние между штуцерами, мм |
G6 |
300x362x212 |
4,0 |
G1, G1 %, G1 /, М36х2 |
130,160, 180, 200, 250 |
G10 |
344x384x232 |
7,2 |
G1 %, G1 /, G2, М64х2 |
200, 250 |
G16 |
396x426x290 |
9,2 |
G1 /, G2, М64х2 |
240,280 |
G25 |
460x498x398 |
14,0 |
G2, G2 /, М64х2 |
300, 335 |
G40 |
726x672x400 |
30,0 |
G3, М80х3 |
430 |
