Принцип действия теплосчетчика состоит в обработке вычислителем измерительных сигналов, поступающих от датчика объемного расхода, датчиков температуры, вычисления и отображения на дисплее вычислителя результатов измерений.

Конструктивно теплосчетчик является единым и состоит из:

• - датчика крыльчатого объемного расхода;

• - одного (для открытой системы горячего водоснабжения) или пары датчиков температуры (комплект), являющихся термопреобразователями сопротивления;

• - вычислителя.

На дисплее отображаются следующие результаты измерений:

• - количества тепловой энергии и/или энергии охлаждения, Гкал, ГДж, кВт^ч;

• - тепловой мощности, Гкал/ч, ГДж/ч, кВт;

• - объемного расхода теплоносителя в подающем или обратном трубопроводах, м³/ч;

• - объема теплоносителя в подающем или обратном трубопроводах, м³;

• - температуры теплоносителя в подающем и/или обратном трубопроводах, °С;

• - разности температур теплоносителя в подающем и обратном трубопроводах, °С;

• - текущего времени, ч.

Емкость архива теплосчетчика не менее: часового - 62 суток; суточного - 6 месяцев, месячного (итоговые значения) - 5 лет.

В архиве энергонезависимой памяти теплосчетчика хранятся результаты измерений, диагностическая информация и накапливаются следующие интервалы времени:

• - штатной работы теплосчетчика, ч;

• - действий нештатных ситуаций, ч.

Теплосчетчики могут обеспечивать дистанционную передачу данных через проводные (импульсный выход, RS-485, M-Bus и т. д.) и/или беспроводные (IoT, LoRa и т.д.) интерфейсы связи.

Теплосчетчики выпускаются в четырех модификациях, которые отличаются диаметром условного прохода датчика объемного расхода (15 мм или 20 мм) и количеством датчиков температуры (1 шт. или 2 шт.), данные модификации имеют различные исполнения в зависимости от диапазона измерений объемного расхода (0,6; 1; 1,5; 2,5 м³/ч), функцией измерения тепловой энергии и/или энергии охлаждения, а также интерфейса связи.

Теплосчетчики могут использоваться для измерения тепловой энергии в системе горячего водоснабжения с возможностью определения объема воды, температура которой выше заданного значения.

Условное обозначение теплосчетчиков при заказе:

Теплосчетчик ПУЛЬСАР-Мини Х1 - Х2 - Х3 - Х4 - Х5,

где    Х1 - диаметр условного прохода, мм: 15, 20;

Х2 - номинальный расход, м³/ч: 0,6; 1,0; 1,5; 2,5;

Х3 - интерфейс передачи данных: не указывается - нет интерфейса, И - импульсный выход, RS-485 - цифровой интерфейс RS-485, M-Bus - цифровой интерфейс M-Bus, LoRa -радиоинтерфейс LoRa, NB-IoT - радиоинтерфейс NB-IoT, IoT - радиоинтерфейс IoT, wM-Bus -радиоинтерфейс wM-Bus, NFC - радиоинтерфейс NFC;

Х4 - тип трубопровода: П - подающий, О - обратный, Г - для открытой системы тепло-и водоснабжения;

Х5 - измерение: Т - тепловой энергии, Х - энергии холода, К - энергии тепла и холода.

Общий вид теплосчетчиков, место расположения заводского номера и знака утверждения типа представлены на рисунке 1.

Защита от несанкционированного доступа осуществляется с помощью применения одноразовых крышек корпусов, вскрытие которых невозможно без их повреждения. Дополнительно пломбируется место установки датчика температуры в проточную часть датчика расхода, схема пломбирования представлена на рисунке 2. Знак поверки наносится на пломбу.

Заводской номер теплосчетчика состоит арабских цифр, который наносится любым технологическим способом, обеспечивающим чёткое изображение и стойкость к внешним воздействующим факторам, а также его сохранность в течение всего срока эксплуатации. Место нанесения - в соответствии с рисунком 1.

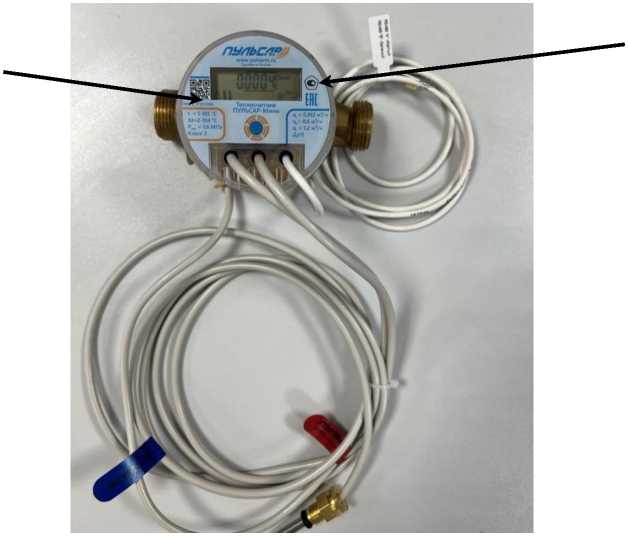

Место нанесения заводского номера

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид теплосчетчиков с указанием мест нанесения знака утверждения типа и заводского номера

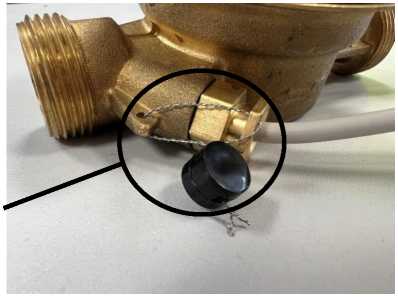

Место нанесения знака поверки

Рисунок 2 - Место пломбирования теплосчетчика

Таблица 4 - Комплектность теплосчетчика

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики
