Номер по Госреестру СИ: 95323-25
95323-25 Счетчики тепловой энергии
(ПУЛЬСАР)
Назначение средства измерений:
Счетчики тепловой энергии ПУЛЬСАР (далее - теплосчетчики) предназначены для измерений и регистрации параметров: количества тепловой энергии/энергии охлаждения, тепловой мощности, объема, массы, объемного и массового расходов, температуры, разности температур, избыточного давления теплоносителя в системах тепло- и водоснабжения, а также измерений температуры окружающего воздуха и интервалов времени.
Внешний вид.
Счетчики тепловой энергии
Рисунок № 1
Общие сведения
Дата публикации - 30.04.2025
Срок свидетельства - 25.04.2030
Номер записи - 197094
ID в реестре СИ - 1425301
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН")
Страна - РОССИЯ
Населенный пункт - г. Рязань
Уведомление о начале осуществления предпринимательской деятельности - Да
Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.
В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.
Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.
Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.
Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.
Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.
Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№820 от 2025.04.25 ПРИКАЗ Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Счетчики тепловой энергии (ПУЛЬСАР)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
26755-12 08.06.2027 |
Системы измерительные автоматизированные контроля и учета энергоресурсов, Пульсар Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
6 лет |
|
70445-18 26.02.2028 |
Устройства для распределения теплопотребления, "Пульсар" Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
10 лет |
|
74995-19 08.05.2029 |
Счетчики воды ультразвуковые, "Пульсар" Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
6 лет |
|
79648-20 20.11.2025 |
Счетчики электрической энергии трехфазные электронные, ПУЛЬСАР 3 Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
10 лет - для кл. т. 0,2S; 0,5S; 16 лет - для кл. т. 1 |
|
82501-21 02.08.2026 |
Сигнализаторы загазованности, "Пульсар" Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
1 год |
|
89149-23 29.05.2028 |
Счетчики газа струйные, ПУЛЬСАР Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
6 лет |
|
89587-23 28.07.2028 |
Вычислители тепловой энергии, ПУЛЬСАР Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
4 года |
|
90101-23 06.10.2028 |
Счетчики газа объемные диафрагменные, ПУЛЬСАР Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
6 лет |
|
92402-24 20.06.2029 |
Теплосчетчики, ПУЛЬСАР-Мини Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
4 года |
|
93097-24 02.09.2029 |
Счетчики холодной воды комбинированные, ПУЛЬСАР Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
6 лет |
|
95323-25 25.04.2030 |
Счетчики тепловой энергии, ПУЛЬСАР Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН") (РОССИЯ г. Рязань) |
ОТ МП |
4 года |
Кто поверяет Счетчики тепловой энергии (ПУЛЬСАР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Счетчики тепловой энергии (ПУЛЬСАР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) теплосчетчика представлено ПО вычислителя тепловой энергии и ПО средств измерений (при наличии) утвержденного типа, входящих в состав теплосчетчика. ПО обеспечивает реализацию функций счетчика тепловой энергии ПУЛЬСАР. ПО предназначено для сбора и обработки поступающих данных от средств измерений параметров теплоносителя, выполнения математической обработки результатов измерений, вычисления, хранения результатов вычислений, архивирования данных.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО вычислителя тепловой энергии ПУЛЬСАР приведены в таблице 2. Идентификационные данные ПО первичных преобразователей (при наличии), входящих в состав теплосчетчика, приведены в описаниях типа средств измерений.
Таблица 2 - Идентификационные данные программного обеспечения вычислителя тепловой энергии ПУЛЬСАР
|
Идентификационные данные (признаки) |
Модификация |
МАР |
|
ТВ1 ТВ2 | ||
|
Идентификационное наименование программного обеспечения |
HTC-018 | |
|
Номер версии (идентификационный номер) программного обеспечения* |
018-XX.YYY-ZZ.QQ | |
|
*018 - номер версии метрологически значимой части; XX.YYY-ZZ.QQ - версия метрологически незначимой части, где буквы могут принимать следующие значения XX - от 01 до 99, YYY - от 001 до 999, ZZ - от 00 до 99, QQ - от 00 до 99. | ||
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации теплосчетчика, совмещенного с паспортом типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 руководства по эксплуатации ЮТЛИ.408837.004-ХХ РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПравила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18 ноября 2013 г. № 1034;
Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17 марта 2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 декабря 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ЮТЛИ.408837.004 ТУ «Счетчики тепловой энергии ПУЛЬСАР. Технические условия».
ПравообладательОбщество с ограниченной ответственностью научно-производственное предприятие «ТЕПЛОВОДОХРАН» (ООО НПП «ТЕПЛОВОДОХРАН»)
ИНН 6230028315
Юридический адрес: 390027, Рязанская обл., г. Рязань, ул. Новая, д. 51В, лит. Ж, неж. помещ. Н2
Изготовитель
Общество с ограниченной ответственностью научно-производственное предприятие «ТЕПЛОВОДОХРАН» (ООО НПП «ТЕПЛОВОДОХРАН»)ИНН 6230028315
Адрес: 390027, Рязанская обл., г. Рязань, ул. Новая, 51В, литера Ж, неж. помещ. Н2
Телефон (факс): +7 (4912) 24-02-70.
E-mail: info@pulsarm.ru
Web-сайт: https://www. pulsarm.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: (495)437-37-29 / 437-56-66
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Принцип работы теплосчетчиков основан на измерении объемного расхода/объема, температуры и давления теплоносителя в трубопроводах и последующим преобразованием тепловычислителем сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах с последующим вычислением в соответствии с уравнениями измерений количества тепловой энергии теплоносителя и других измеряемых сред, а также отображение и архивирование измерительной информации. Вычисление массы/массового расхода осуществляется расчетным путем по результатам измерений объема/объемного расхода, температуры и давления (или с использованием подстановочного значения давления).
Конструктивно теплосчетчик состоит из совокупности измерительных, связующих, вычислительных компонентов, образующих измерительные каналы (далее - ИК), функционирующих как единое целое. В состав теплосчетчика входят ИК: объемного расхода, объема, температуры теплоносителя, избыточного давления теплоносителя, температуры окружающего воздуха, массы теплоносителя, разности температуры теплоносителя, тепловой энергии и тепловой мощности.
ИК состоят из первичной части, включающей в себя первичные измерительные преобразователи, и вторичной части, включающей в себя вычислитель тепловой энергии ПУЛЬСАР (регистрационный № 89587-23).
В качестве первичных измерительных преобразователей применяются средства измерений, указанные в таблице 1.
Тепловычислители имеют возможность подключения для измерений температуры окружающей среды внешних термопреобразователей сопротивления утвержденного типа с номинальными статическими характеристиками и диапазоном измерений температуры, соответствующими параметрам вычислителей тепловой энергии ПУЛЬСАР.
Количество измерительных каналов и емкость архива теплосчетчика определяются характеристиками тепловычислителя.
Таблица 1 - Типы первичных преобразователей, применяемые в составе теплосчетчиков
|
Наименование и тип СИ |
Регистрационный номер в Федеральном информационном фонде |
|
Типы преобразователей объемного расхода/объема, применяемые в составе теплосчетчиков | |
|
Расходомеры-счетчики электромагнитные ПУЛЬСАР |
92618-24 |
|
Счетчики воды ультразвуковые «Пульсар» |
74995-19 |
|
Преобразователи расхода электромагнитные ПРЭМ |
76327-19 |
|
Преобразователи расхода электромагнитные МастерФлоу |
73383-18 |
|
Расходомеры-счетчики электромагнитные ВЗЛЕТ ЭР модификация Лайт М |
52856-13 |
|
Расходомеры-счетчики электромагнитный ВЗЛЕТ ЭР Лайт М |
85267-22 |
|
Расходомеры-счётчики электромагнитные Питерфлоу Т |
83188-21 |
|
Расходомеры-счетчики электромагнитные ПИТЕРФЛОУ |
66324-16 |
|
Расходомеры-счетчики ультразвуковые ВЗЛЕТ МР |
28363-14 |
|
Расходомеры-счетчики ультразвуковые УРСВ ВЗЛЕТ МР |
84382-22 |
|
Расходомеры-счетчики электромагнитные РСЦ |
71286-18 |
|
Расходомеры-счетчики электромагнитные РСЦ-2 |
86568-22 |
|
Типы средств измерений температуры и разницы температур, применяемые в составе теплосчетчиков | |
|
Комплекты термопреобразователей сопротивления платиновых КТСПТВХ-В |
24204-03 |
|
Термопреобразователи сопротивления платиновые ТСПТВХ |
33995-07 |
|
Типы преобразователей и датчиков давления, применяемые в составе теплосчетчиков | |
|
Преобразователи давления ПДТВХ-1 |
43646-10 |
|
Типы счетчиков воды, применяемые в составе теплосчетчиков для измерений объема горячей и холодной воды | |
|
Счетчики воды многоструйные Пульсар М, Пульсар ММ (Пульсар М) |
56351-14 |
|
Счетчики воды одноструйные «Пульсар» |
63458-16 |
|
Счетчики воды турбинные «Пульсар» |
75446-19 |
|
Счетчики воды электронные «Пульсар» |
77346-20 |
Конкретный состав теплосчетчика приводится в паспорте.
Теплосчетчики выпускаются в двух модификациях, в зависимости от модификации тепловычислителя: ТВ1 и ТВ2.

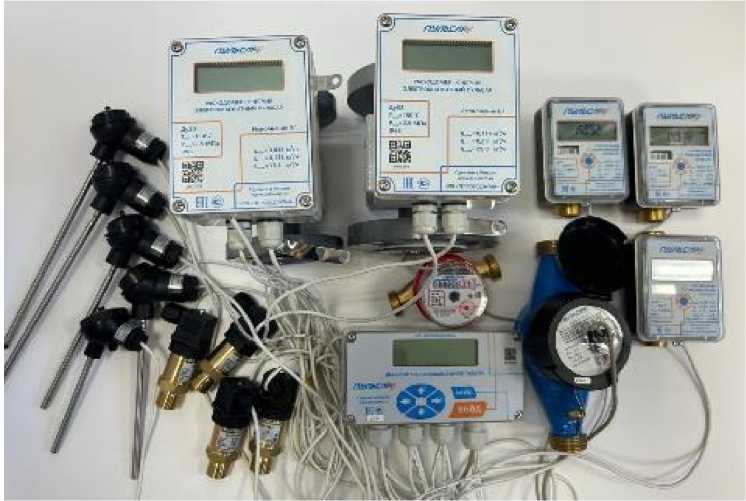

Общий вид теплосчетчиков представлен на рисунке 1.
Заводской номер, идентифицирующий каждый экземпляр теплосчетчика, состоит из цифр и указывается в паспорте. Нанесение знака поверки на средство измерений не предусмотрено. Места пломбирования для защиты от несанкционированного доступа приведены в описаниях типов и эксплуатационной документации тепловычислителя и первичных преобразователей, входящих в состав теплосчетчика.
Рисунок 1 - Общий вид теплосчетчика
Таблица 6 - Комплектность теплосчетчика
|
Наименование |
Обозначение |
Количество |
|
Счетчики тепловой энергии * |
ПУЛЬСАР |
1 шт. |
|
Руководство по эксплуатации, совмещенное с паспортом |
ЮТЛИ.408837.004-ХХ РЭ |
1 экз. |
|
Комплект эксплуатационных документов на составные части |
- |
согласно комплекту поставки составных частей |
|
* Состав теплосчетчика определяется заказом и указывается в руководстве по эксплуатации | ||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного (массового) расхода1), м3/ч (т/ч) |
от 0,006 до 5000 |
|
Диапазон измерений объема (массы), м3 (т) |
от 0 до 999999999,999 |
|
Диапазон измерения тепловой энергии, ГДж (Гкал) |
от 0 до 999999999,999 |
|
Диапазон измерений температуры теплоносителя 1), оС |
от 0 до +150 |
|
Диапазон измерений разности температур1^ °С |
от 3 до 149 |
|
Диапазон измерений избыточного давления1^ МПа |
от 0 до 2,5 |
|
Пределы допускаемой относительной погрешности ИК объемного расхода (объема) воды и/или теплоносителя, % для класса 12) для класса 22) |
±(1+0,0bGmax/G), но не более ±3,5 ±(2+0,02^Gmax/G), но не более ±5 |
|
Пределы допускаемой абсолютной погрешности ИК температуры теплоносителя, °С |
±(0,6+0,004П)3) |
|
Пределы допускаемой относительной погрешности измерений разности температур, % |
±(0,5+3^ATmin/AT) |
|
Пределы допускаемой относительной погрешности тепловычислителя при измерении количества тепловой энергии/энергии охлаждения, % |
±(0,5+ATmin/AT) |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности ИК избыточного давления, % |
±2 |
|
Пределы допускаемой относительной погрешности измерений количества тепловой энергии для закрытых систем теплоснабжения4), %:
|
±(2+4 • ATmin/AT+0,01 • Gmax/G) ±(3+4 • ATmin/AT+0,02 • Gmax/G) |
|
Пределы допускаемой относительной погрешности измерений текущего времени, % |
±0,01 |
|
Примечания: Gmax - максимальное нормированное значение объемного расхода, м3/ч; G - измеряемое значение объемного расхода, м3/ч; T - измеренное значение температуры, °С; ATmin - минимальное нормированное значение разницы температур, °С, ATmin=3 °С; AT - измеренное значение разницы температур, °С.
ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011, где Gmin соответствует qi, Gmax соответствует qp.. 3)
| |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации тепловычислителя: | |
|
- температура окружающего воздуха, °С |
от -10 до +50 |
|
- относительная влажность воздуха, % |
от 20 до 95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Напряжение питания, В: | |
|
- от встроенного элемента питания |
3,6 |
|
- от внешнего элемента питания |
от 8 до 26 |
|
Глубина архива, включая нештатные ситуации, не менее: | |
|
- минутного1), мин |
360 |
|
- часового, ч |
1488 |
|
- суточного, сут |
184 |
|
- месячного, мес. |
60 |
|
Габаритные размеры тепловычислителя, мм, не более: | |
|
- длина |
220 |
|
- ширина |
170 |
|
- высота |
75 |
|
Масса тепловычислителя, кг, не более |
1 |
|
Рабочие условия эксплуатации первичных преобразователей |
приведены в описаниях |
|
Параметры электрического питания первичных преобразователей |
типов средств |
|
Г абаритные размеры первичных преобразователей, мм, не более |
измерений, входящих в |
|
Масса первичных преобразователей, кг, не более |
состав теплосчетчика |
|
Примечание: 1) Наличие минутных архивов зависит от исполнения тепловычислителей и | |
|
указывается в паспорте на прибор. | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
75000 |
