Номер по Госреестру СИ: 88643-23
88643-23 Установка поверочная передвижная
(ГКС-1400)
Назначение средства измерений:
Установка поверочная передвижная ГКС-1400 (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц объема жидкости в потоке и объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений объема жидкости в потоке и/или объемного расхода жидкости.
Внешний вид.
Установка поверочная передвижная
Рисунок № 1
Внешний вид.
Установка поверочная передвижная
Рисунок № 2
Внешний вид.
Установка поверочная передвижная
Рисунок № 3
Внешний вид.
Установка поверочная передвижная
Рисунок № 4
Внешний вид.
Установка поверочная передвижная
Рисунок № 5
Внешний вид.
Установка поверочная передвижная
Рисунок № 6
Внешний вид.
Установка поверочная передвижная
Рисунок № 7
Внешний вид.
Установка поверочная передвижная
Рисунок № 8
Внешний вид.
Установка поверочная передвижная
Рисунок № 9
Внешний вид.
Установка поверочная передвижная
Рисунок № 10
Программное обеспечение
Программное обеспечение установки автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения юстировок, калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Метрологические характеристики установки нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные |
Значения |
Идентификационное наименование ПО |
EMC07.Metrology.dll |
Номер версии (идентификационный номер) ПО |
PX.7000.01.09 |
Цифровой идентификатор ПО |
1B8C4675 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC 32 |
Знак утверждения типа
Знак утверждения типананосится методом лазерной гравировки на маркировочную табличку, закрепленную на корпусе установки, а также в верхнюю часть по центру титульного листа руководства по эксплуатации и формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 13 «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Транснефть - Западная Сибирь» (АО «Транснефть -Западная Сибирь»)
ИНН 5502020634
Адрес: 644033, г. Омск, ул. Красный путь, д. 111, корп. 1
Телефон: +7 (3812) 65-35-02, факс: +7 (3812) 65-98-46
Web-сайт: www.westernsiberia.transneft.ru
E-mail: info@oms.transneft.ru
Изготовитель
Обозначение
Расход
Рабочее давление
измеряемой среды
Рабочая температура измеряемой среды
Климат, исп.
Зав. №м
Масса с полуприцепом
Дата выпуска
м7ч
МПа
°C
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение Программное обеспечение установки автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения юстировок, калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Метрологические характеристики установки нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные |
Значения |
Идентификационное наименование ПО |
EMC07.Metrology.dll |
Номер версии (идентификационный номер) ПО |
PX.7000.01.09 |
Цифровой идентификатор ПО |
1B8C4675 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC 32 |
Наименование характеристики |
Значение характеристики |
Диапазон измерений (воспроизведения) объемного расхода жидкости, м3/ч |
от 44 до 887 |
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при проведении поверки методом непосредственного сличения, % |
±0,10 |
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при проведении поверки методом косвенных измерений, % |
±0,12 |
Наименование характеристики |
Значение |
Количество одновременно поверяемых средств измерений, шт |
1 |
Измеряемая среда |
жидкость (нефтепродукты) |
Температура измеряемой среды, °С |
от -25 до +50 |
Избыточное давление измеряемой среды, МПа |
от 0,1 до 6,3 |
Плотность измеряемой среды, кг/м3 |
от 692,5 до 893,2 |
Вязкость измеряемой среды, мм2/с |
от 1,23 до 16,51 |
Параметры электрического питания: - напряжение переменного тока, В |
380±38/220±22 |
- частота переменного тока, Гц |
50±1 |
Условия эксплуатации: - температура окружающей среды, °С |
от -48 до +45 |
- относительная влажность, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 107 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
20000 |
Комплектность средства измерений Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Установка поверочная передвижная |
ГКС-1400, заводской номер 1400 |
1 шт. |
Руководство по эксплуатации |
2730.21.00.00.00.000 РЭ |
1 экз. |
Формуляр |
2730.21.00.00.00.000 ФО |
1 экз. |
Нормативные документы, устанавливающие требования к средству измерений Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель Акционерное общество «Транснефть - Западная Сибирь» (АО «Транснефть -Западная Сибирь»)
ИНН 5502020634
Адрес: 644033, г. Омск, ул. Красный путь, д. 111, корп. 1
Телефон: +7 (3812) 65-35-02, факс: +7 (3812) 65-98-46
Web-сайт: www.westernsiberia.transneft.ru
E-mail: info@oms.transneft.ru
Общество с ограниченной ответственностью научно-производственное предприятие «ГКС» (ООО НПП «ГКС»)
ИНН 1655107067
Адрес: 420111, Республика Татарстан, г. Казань, ул. Тази Гиззата, д. 3
Телефон: +7(843) 221-70-00, факс: +7(843) 221-70-01
Web-сайт: www.nppgks.com
E-mail: mail@nppgks.com
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Правообладатель
Акционерное общество «Транснефть - Западная Сибирь» (АО «Транснефть -Западная Сибирь»)ИНН 5502020634
Адрес: 644033, г. Омск, ул. Красный путь, д. 111, корп. 1
Телефон: +7 (3812) 65-35-02, факс: +7 (3812) 65-98-46
Web-сайт: www.westernsiberia.transneft.ru
E-mail: info@oms.transneft.ru
Принцип действия установки основан на воспроизведении единиц объема жидкости в потоке и объемного расхода жидкости, создаваемых при помощи средств измерений расхода и объема жидкости, плотности, насосных агрегатов (не входят в состав установки), ручного регулятора расхода, средств измерений температуры и избыточного давления жидкости, системы сбора и обработки информации.
Установка состоит из средств измерений объема жидкости в потоке и объемного расхода жидкости, средств измерений температуры, избыточного давления и плотности жидкости, ручного регулятора расхода, системы сбора и обработки информации.
В качестве средства измерений объема жидкости в потоке и объемного расхода жидкости в составе установки применяются: преобразователь расхода жидкости ультразвуковой DFX-ММ модификации DFX-MM 04 (регистрационный номер 79419-20) с номинальным диаметром DN 100 и преобразователь расхода жидкости ультразвуковой DFX-MM модификации DFX-MM 08 (регистрационный номер 79419-20) с номинальным диаметром DN 200.
В качестве средств измерений избыточного давления жидкости применяются датчики давления Метран-150 (регистрационный номер 32854-13).
В качестве средств измерений температуры жидкости применяются датчики температуры Rosemount 644 (регистрационный номер 63889-16).
В качестве средства измерений плотности жидкости применяется преобразователь плотности и расхода CDM (регистрационный номер 63515-16), модели СDM100P.
Система сбора и обработки информации реализована на базе комплекса измерительновычислительного ИМЦ-07 (регистрационный номер 75139-19).
Система сбора и обработки информации собирает, обрабатывает и сравнивает значения, полученные по показаниям поверяемых средств измерений и средств измерений установки.

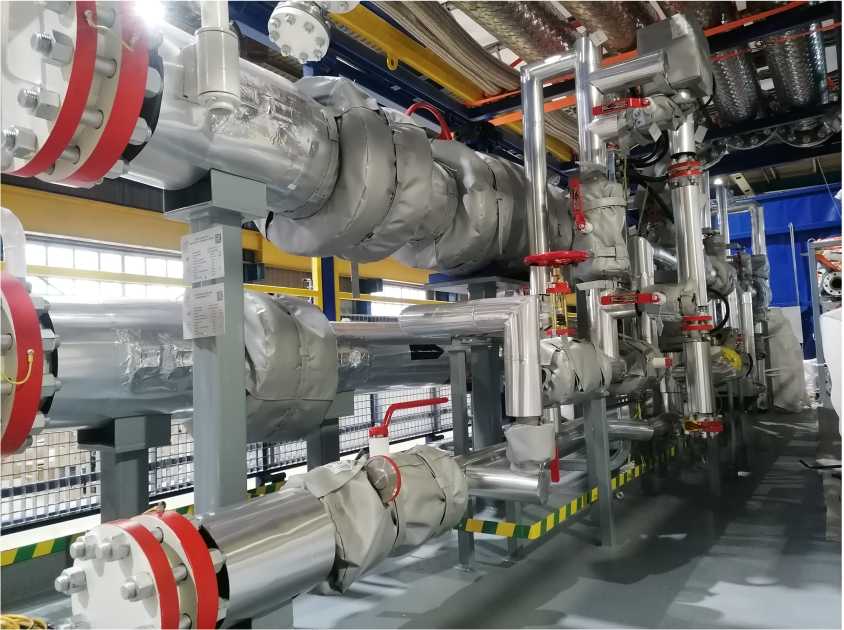

Общий вид установки представлен на рисунке 1.
Рисунок 1 - Общий вид установки
Пломбировка установки осуществляется с помощью свинцовых (пластмассовых) пломб и проволоки, которыми пломбируются фланцевые соединения преобразователей расхода жидкости ультразвуковых DFX-ММ, входящие в состав установки, с нанесением знака поверки на пломбу.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков поверки приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков поверки
Заводской номер установки наносится в цифровом формате на маркировочную табличку, закрепленную на корпусе установки, методом лазерной гравировки.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Изготовитель
Обозначение
Расход
Рабочее давление
измеряемой среды
Рабочая температура измеряемой среды
Климат, исп.
Зав. №м
Масса с полуприцепом
Дата выпуска
м7ч
МПа
°C
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение характеристики |
Диапазон измерений (воспроизведения) объемного расхода жидкости, м3/ч |
от 44 до 887 |
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при проведении поверки методом непосредственного сличения, % |
±0,10 |
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при проведении поверки методом косвенных измерений, % |
±0,12 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Количество одновременно поверяемых средств измерений, шт |
1 |
Измеряемая среда |
жидкость (нефтепродукты) |
Температура измеряемой среды, °С |
от -25 до +50 |
Избыточное давление измеряемой среды, МПа |
от 0,1 до 6,3 |
Плотность измеряемой среды, кг/м3 |
от 692,5 до 893,2 |
Вязкость измеряемой среды, мм2/с |
от 1,23 до 16,51 |
Параметры электрического питания: - напряжение переменного тока, В |
380±38/220±22 |
- частота переменного тока, Гц |
50±1 |
Условия эксплуатации: - температура окружающей среды, °С |
от -48 до +45 |
- относительная влажность, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 107 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
20000 |
