Составными частями системы являются:

• - аналитическая часть комплекса термического обезвреживания - 600 (далее КТО-600);

• - аналитическая часть компрессорного агрегата смешанного хладагента - 1 (далее КАСХ-1);

• - аналитическая часть компрессорного агрегата смешанного хладагента - 2 (далее КАСХ-2).

Система выполняет следующие основные функции:

• - принудительный отбор пробы дымовых газов;

• - очистку пробы от загрязнений и подготовку пробы к анализу в соответствии со спецификацией анализатора;

• - транспортировку пробы с помощью подогреваемой линии с автоматическим контролем температуры;

• - измерение массовой концентрации определяемых компонентов;

• - измерение температуры, давления, скорости потока и массовой концентрации твердых (взвешенных) частиц непосредственно в дымовой трубе;

• - приведение результатов измерений к нормальным условиям (0 °С и 101,3 кПа, сухой газ, O2 - 15 %);

• - усреднение результатов измерений за 20 мин;

• - расчет массовых и валовых выбросов загрязняющих веществ;

• - сбор, хранение и передачу по запросу накопленной информации за отчетный период на внешний удаленный компьютер.

Система является стационарным многоканальным проектно-компонуемым изделием и состоит из технологического и производственного уровня. Производственный уровень является общим.

В технологический уровень аналитической части КАСХ-1 и аналитической части КАСХ-2 входят следующие средства измерений:

• - газоанализатор X-STREAM (далее - X-STREAM), (рег. № 57090-14);

• - анализатор кислорода модели «Oxymitter 4000» (далее - Oxymitter 4000), (рег. № 1378110);

• - измеритель скорости потока D-FL 100 с электронным блоком D-FL 100-20 (рег. № 66707-17);

• - термопреобразователь сопротивления Rosemount 0065 (рег. № 53211-13);

• - преобразователь измерительный Rosemount 644 (рег. № 56381-14);

• - датчик давления Метран-150 (рег. № 32854-13);

• - комплекс измерительно-управляющий и противоаварийной автоматической защиты Delta V (рег. № 49338-13);

• - система пробоотбора (зонд для отбора проб газов и обогреваемая линия);

Принцип действия аналитической части КАСХ-1 и КАСХ - 2 основан на следующих методах измерений:

• 1) для определения компонентов СО, NO, NO2 - инфракрасная фотометрия;

• 2) для определения компонентов O2 - парамагнитный, электрохимический;

• 3) для определения H2O - расчётный, на основании разницы O2 в сухой и влажной пробе;

• 4) температуры - терморезистивный;

• 5) давления - тензорезистивный;

• 6) объёмного расхода - дифференциальная разница давлений;

Процесс измерения содержаний веществ заключается в отборе пробы и её первичной подготовке, транспортировке на охладитель и последующему анализу компонентного состава на «холодной» (сухой) основе. Непосредственно на дымоходах КАСХ-1 и КАСХ-2 установлены расходомеры, датчики давления и температуры, измеритель кислорода Oxymitter 4000 и пробоотборные зонды. Проба проходит через пробоотборный зонд по обогреваемой линии, за счёт побудителя расхода, поступает в шкаф на охладитель и на газоанализатор X-STREAM.

Передача измерительной информации от элементов аналитической части КАСХ-1 и КАСХ-2 осуществляется следующим образом:

• - от измерителя кислорода Oxymitter 4000 в виде унифицированного сигнала постоянного тока от 4 до 20 мА на контроллер;

• - от датчиков давления (перепада давления) и температуры отходящих газов в виде унифицированного сигнала постоянного тока от 4 до 20 мА на электронный блок расходомера D-FL 100-20;

• - от газоанализатора X-STREAM и расходомера в цифровой форме по протоколу Modbus RTU на контроллер.

В технологический уровень АСКПВ КТО-600 входят следующие средства измерений:

• - анализатор газов непрерывного действия CT5100 (далее - CT5100), (рег. № 72338-18);

• - измеритель скорости потока D-FL 100 с электронным блоком D-FL 100-20 (далее -расходомер) (рег. № 66707-17);

• - анализатор пыли LM 3086 SER (далее - пылемер) (рег. № 77149-19);

• - термопреобразователь сопротивления Rosemount 0065 (рег. № 53211-13);

• - преобразователь измерительный Rosemount 644 (рег. № 56381-14);

• - датчик давления Метран-150 (рег. № 32854-13);

• - преобразователи WAGO I/O-SYSTEM серии 750, 753 (далее - преобразователь WAGO) (рег.№ 41134-09);

• - комплекс измерительно-управляющий и противоаварийной автоматической защиты Delta V (далее - контроллер) (рег. № 49338-13);

• - система пробоотбора (зонд для отбора проб газов и обогреваемая линия);

Принцип действия аналитической части КТО-600 основан на следующих методах измерений:

• 1) для определения компонентов СО, NO, NO2, SO2, HCl, O2, H2O - инфракрасная спектро-сопия;

• 2) температуры - терморезистивный;

• 3) давления - тензорезистивный;

• 4) объёмного расхода - дифференциальная разница давлений;

• 5) измерение твердых взвешенных частиц (пыли) - оптико-абсорбционный.

Процесс измерения содержаний веществ заключается в отборе проб и её первичной подготовке, транспортировке на блок вторичной подготовки и последующему анализу компонентного состава на «горячей» (влажной) основе. Предусмотрено по одному пробозаборному устройству на каждый из двух дымоходов. Непосредственно на дымоходах установлены расходомеры, датчики давления и температуры, пылемеры и пробоотборные зонды. Проба проходит через пробоотборный зонд по обогреваемой линии транспортировки пробы, поступает в шкаф на блок вторичной подготовки пробы с возможностью переключения потоков от дымоходов на газоанализатор CT5100.

Передача измерительной информации от элементов аналитической части КТО-600 осуществляется следующим образом:

• - от газоанализатора CT5100, пылемера, датчиков давления и температуры в виде унифицированного сигнала постоянного тока от 4 до 20 мА на преобразователь WAGO;

• - от датчиков давления (перепада давления) и температуры в виде унифицированного сигнала постоянного тока от 4 до 20 мА на электронный блок расходомера D-FL 100-20;

• - от расходомера и преобразователя WAGO в цифровой форме по протоколу Modbus RTU на контроллер.

Место пломбирования отсутствует. Ограничение доступа осуществляется с помощью механических замков.

Знак поверки наносится в паспорт на средство измерений.

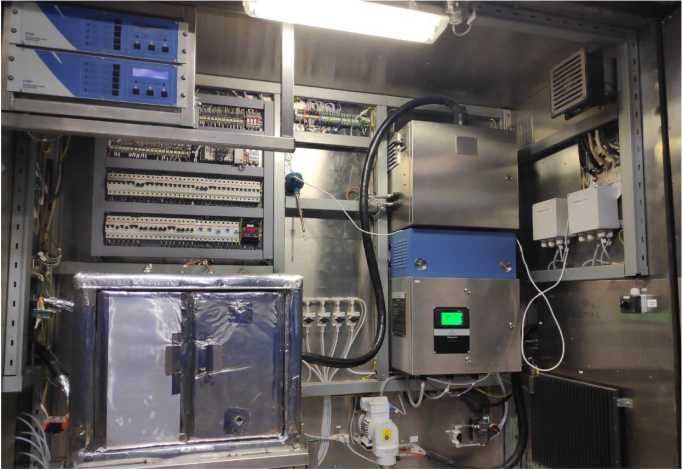

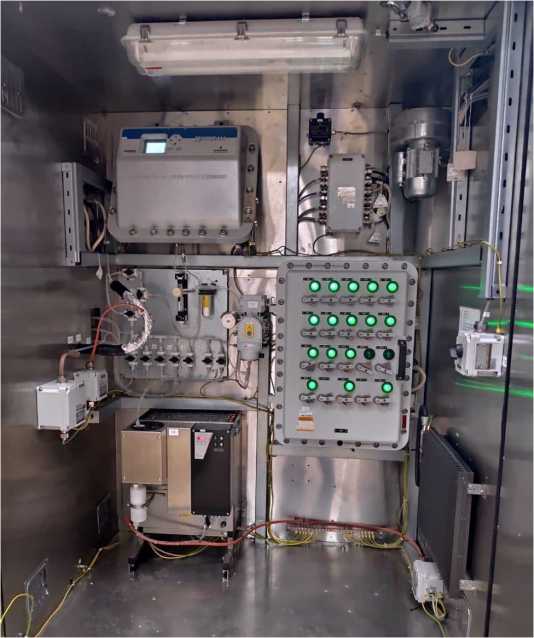

Общий вид оборудования системы представлены на рисунках 1 -12.

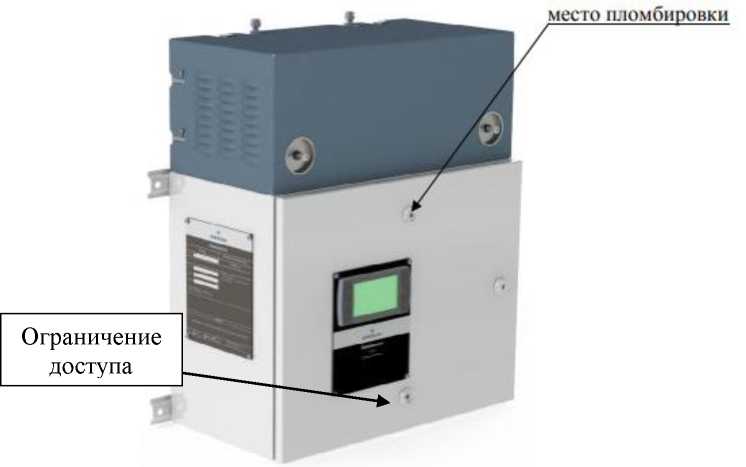

Рисунок 3 - Общий вид газоанализатора CT5100

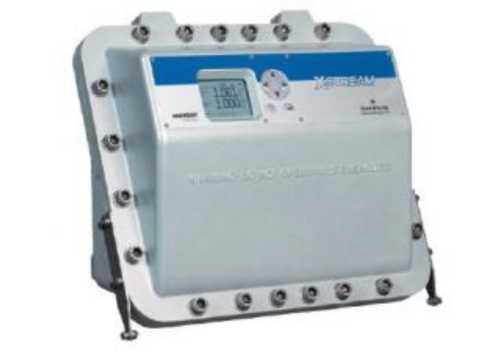

Рисунок 4 - Общий вид газоанализатора X-STREAM

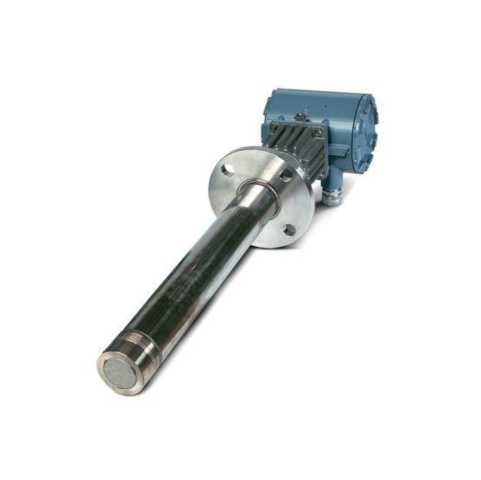

Рисунок 5 - Общий вид анализатора кислорода модели «Oxymitter 4000»

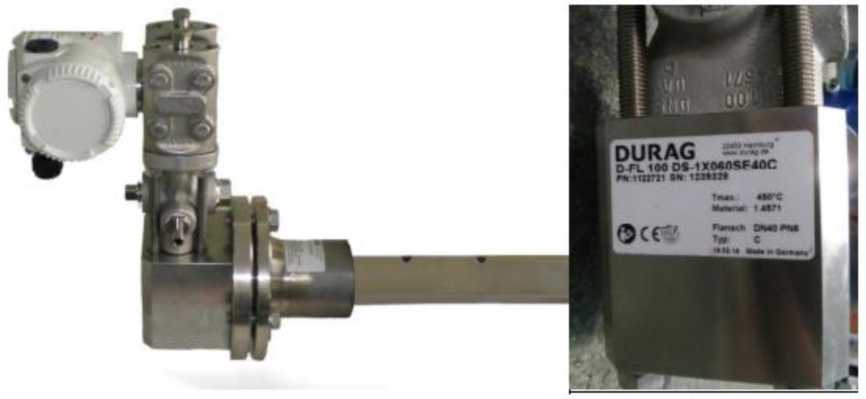

Рисунок 6 - Общий вид измерителя скорости потока D-FL 100 с электронным блоком D-FL 100-20

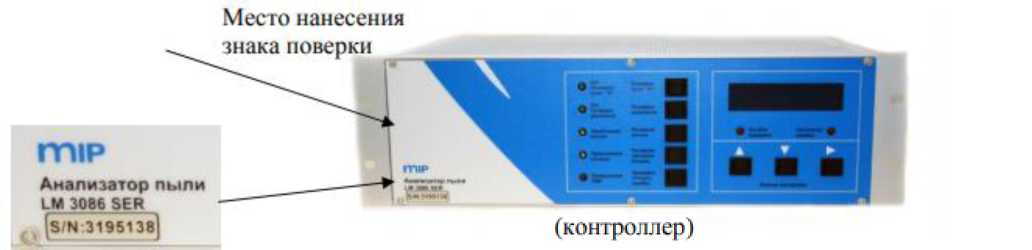

Место нанесения

(контроллер)

mip

Аналимтор пыли

LM 3086 SER (s/N 3195138]

знака поверки

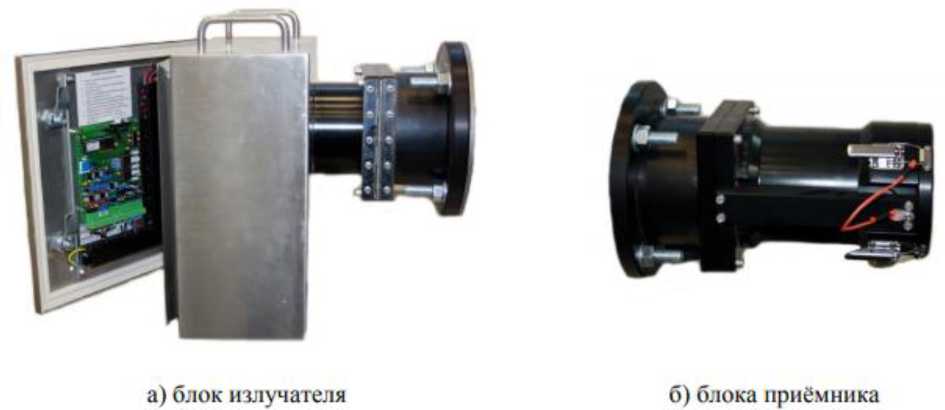

Рисунок 7 - Общий вид анализатора пыли LM 3086 SER

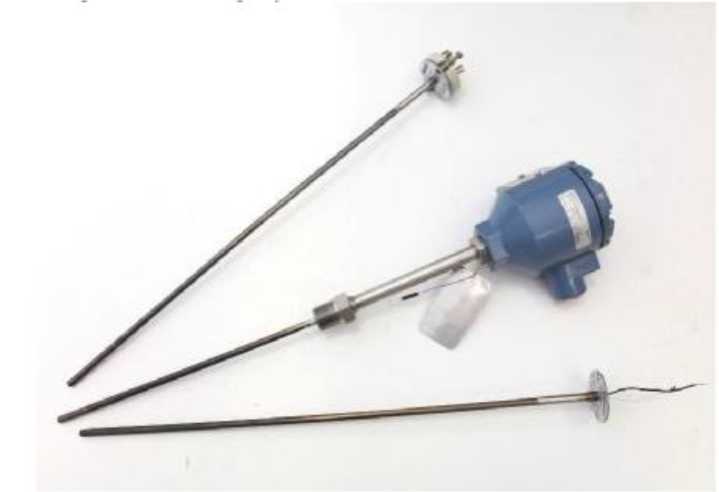

Рисунок 8 - Общий вид термопреобразователя сопротивления Rosemount 0065

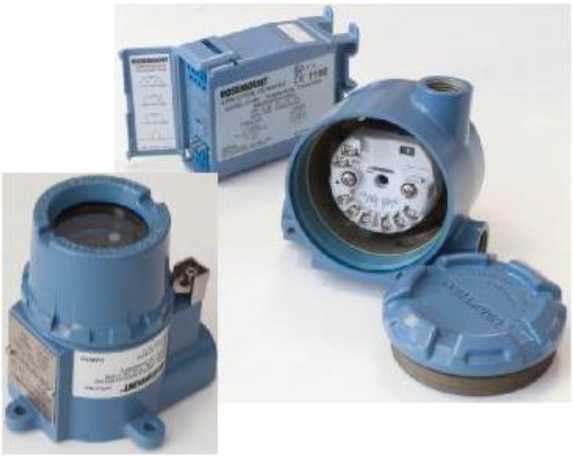

Рисунок 9 - Общий вид преобразователя измерительного Rosemount 644

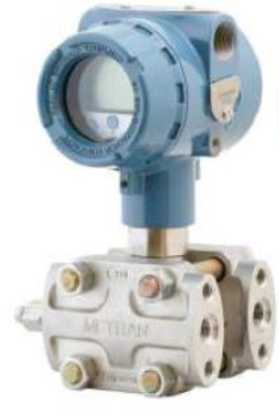

Рисунок 10 - Общий вид датчика давления Метран-150

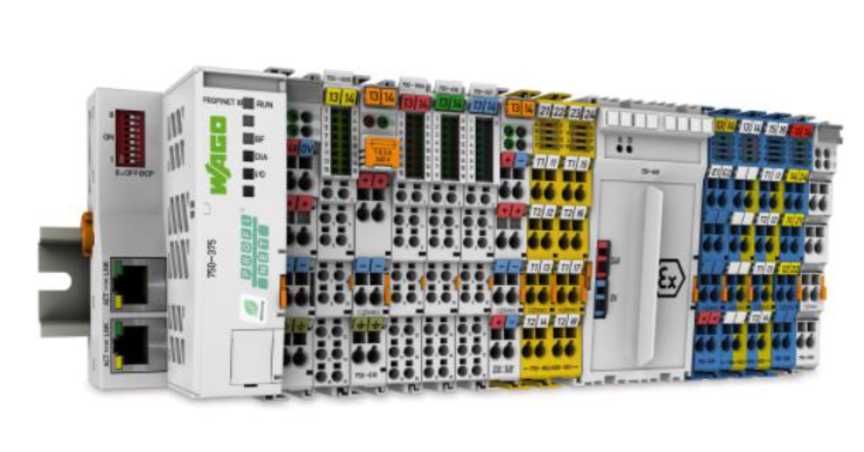

Рисунок 11 - Общий вид преобразователя WAGO I/O-SYSTEM серии 750, 753

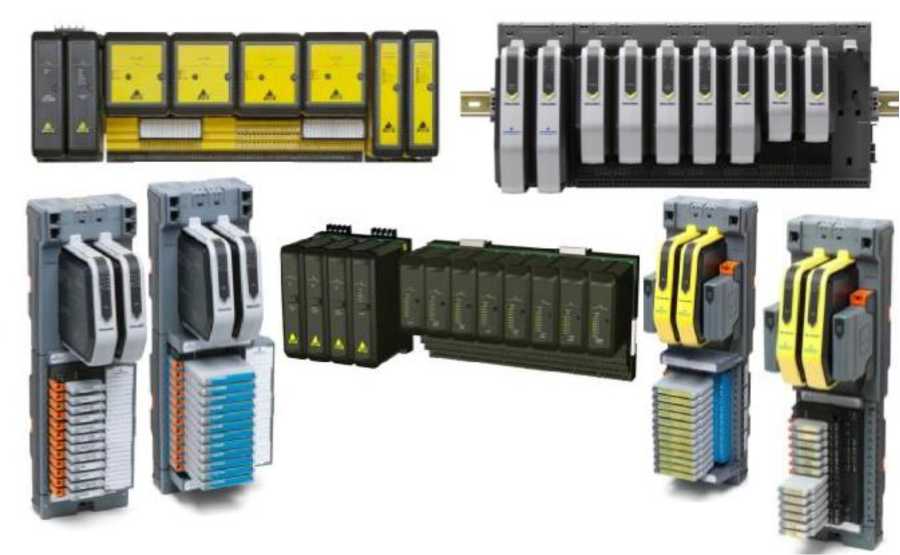

Рисунок 12 - Общий вид комплекса измерительно-управляющего и противоаварийной автоматической защиты Delta V

Таблица 9 - Комплектность системы

Таблица 2 - Метрологические характеристики газоаналитических каналов аналитической части

КАСХ - 1 и КАСХ - 2 (с устройством отбора и подготовки пробы)

• ¹⁾ Приведенные к верхнему пределу диапазона измерений;

• ²⁾ В соответствии с Постановлением Правительства РФ от 16.11.2020 г. № 1847, п. 3.1.3;

• ³⁾ Номинальная цена единицы наименьшего разряда измерительных каналов - 1; 0,1 мг/м³(% об.).

Таблица 3 - Метрологические характеристики газоаналитических каналов аналитической части

КТО-600 (с устройством отбора и подготовки пробы)

• ¹⁾ Приведенные к верхнему пределу диапазона измерений;

• ²⁾ В соответствии с Постановлением Правительства РФ от 16.11.2020 г. № 1847, п. 3.1.3;

• ³⁾ Номинальная цена единицы наименьшего разряда измерительных каналов - 1; 0,1 мг/м³(% об.).

Таблица 4 - Метрологические характеристики измерительного канала твердых (взвешенных)

частиц аналитической части КТО-600

аблица 5 - Метрологические характеристики измерительных каналов системы

Таблица 6 - Метрологические характеристики для измерительных каналов параметров газового потока в условиях эксплуатации

Таблица 7 - Основные технические характеристики газоаналитического оборудования аналитической части КАСХ - 1 и КАСХ - 2

Таблица 8 - Основные технические характеристики газоаналитического оборудования аналитической части КТО-600
