Сведения о средстве измерений: 94132-24 Система автоматического контроля выбросов САКВ ДТ № 2 ООО "СЛК Цемент"

Номер по Госреестру СИ: 94132-24
94132-24 Система автоматического контроля выбросов САКВ ДТ № 2 ООО "СЛК Цемент"
(Обозначение отсутствует)

Назначение средства измерений:
Система автоматического контроля выбросов САКВ ДТ № 2 ООО «СЛК Цемент» (далее - система) предназначена для: -    непрерывных автоматических измерений содержания оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), взвешенных (твердых) частиц (далее - пыли), паров воды (H2O), кислорода (O2), диоксида углерода (СО2) в промышленных выбросах и параметров отходящих газов (температура, давление, скорость газового потока); -    приведения определяемых компонентов к нормальным (стандартным) условиям и расчета массовых (г/с, кг/ч) и валовых (т/год) выбросов оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), пыли; -    расчет объемного расхода газового потока; -    сбора, обработки и хранения данных; -    визуализации, предоставления результатов в различных формах.

сертификация программного обеспечения

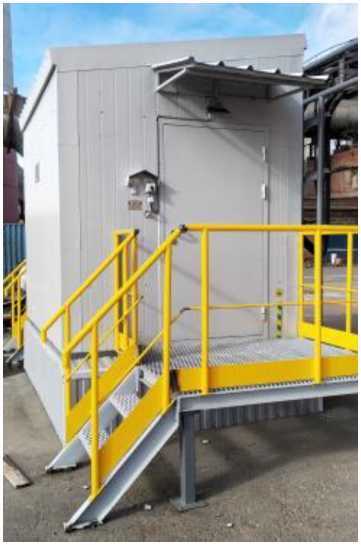

Внешний вид. Система автоматического контроля выбросов САКВ ДТ № 2 ООО
Внешний вид.
Система автоматического контроля выбросов САКВ ДТ № 2 ООО "СЛК Цемент"
Рисунок № 1

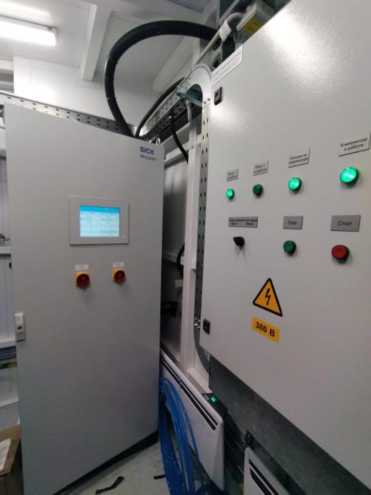

Внешний вид. Система автоматического контроля выбросов САКВ ДТ № 2 ООО
Внешний вид.
Система автоматического контроля выбросов САКВ ДТ № 2 ООО "СЛК Цемент"
Рисунок № 2

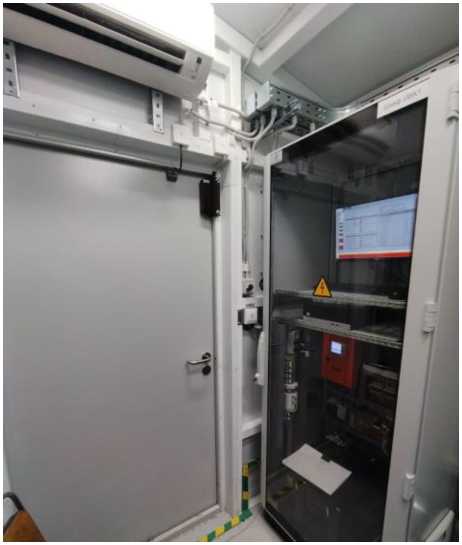

Внешний вид. Система автоматического контроля выбросов САКВ ДТ № 2 ООО
Внешний вид.
Система автоматического контроля выбросов САКВ ДТ № 2 ООО "СЛК Цемент"
Рисунок № 3

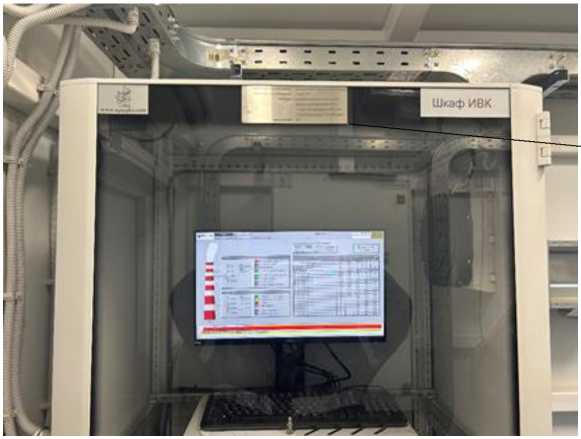

Внешний вид. Система автоматического контроля выбросов САКВ ДТ № 2 ООО
Внешний вид.
Система автоматического контроля выбросов САКВ ДТ № 2 ООО "СЛК Цемент"
Рисунок № 4

Общие сведения

Дата публикации - 20.12.2024
Срок свидетельства -
Номер записи - 195952
ID в реестре СИ - 1422084
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС")
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности - Да

Серия графиков, показывающих обобщенную статистику частоты применения эталонов в динамике по годам.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№3035 от 2024.12.20 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Система автоматического контроля выбросов САКВ ДТ № 2 ООО "СЛК Цемент" (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
70884-18
23.04.2029
Модули задатчики напряжения постоянного тока, МЗН
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
2 года
70935-18
23.04.2028
Преобразователи измерительные, МП-НЧ, МП-НЧ-2, МП-НИ-2
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
2 года - для МП-НЧ, МП-НЧ-2; 4 года - для МП-НИ-2
79679-20

Установка пикнометрическая, ГКС-УП
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
79588-20

Система измерений количества и показателей качества нефти (СИКН) № 1521. Приемо-сдаточный пункт "АРКТИКГАЗ",
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
79979-20

Система измерений количества и показателей качества конденсата газового нестабильного (деэтанизированного) в составе узла коммерческого учета конденсата газового нестабильного на УКПГ Северо-Уренгойского месторождения ЗАО "Нортгаз",
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
79944-20

Система измерений количества и параметров газа на УПН "Восточный Ламбейшор" ООО "ЛУКОЙЛ-Коми",
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
2 года
80870-20

Система измерений количества и показателей качества сырой нефти на ДНС-1 Нижне-Уратьминского месторождения,
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
82117-21

Установка поверочная передвижная на базе ультразвукового преобразователя расхода, ГКС-1 "Прикамье"
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
81994-21

Система измерений количества и показателей качества нефтепродуктов № 1225 ООО "Транснефть - Порт Приморск",
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
82350-21

Система автоматического контроля промышленных выбросов на источниках, КАСХ-1,2, КТО-600 ООО "Криогаз - Высоцк"
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
84104-21

Система измерений количества и показателей качества конденсата газового нестабильного на объекте четвертого участка Ачимовских отложений Уренгойского нефтегазоконденсатного месторождения ООО "Ачим Девелопмент", Обозначение отсутствует
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
84109-21

Система измерений количества и показателей качества нефти № 1524,
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
84111-21

Система измерений количества и показателей качества конденсата газового нестабильного на объекте пятого участка Ачимовских отложений Уренгойского нефтегазоконденсатного месторождения ООО "Ачим Девелопмент",
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
84574-22

Система измерительная расхода, объема и энергосодержания природного газа для объекта "Обустройство Ево-Яхинского лицензионного участка. Линейные объекты",
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
2 года
85272-22

Система измерений количества и показателей качества газа на объекте четвертого участка Ачимовских отложений Уренгойского НГКМ ООО "Ачим Девелопмент", Обозначение отсутствует
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
2 года
85282-22

Система измерений количества и показателей качества конденсата газового деэтанизированного на УКПГ-2 Юрхаровского нефтегазоконденсатного месторождения ООО "НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ", Обозначение отсутствует
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
87199-22

Система измерений количества и показателей качества топливного газа на площадке концевых подогревателей конденсатопровода УКПГ-41 ООО "Ачим Девелопмент", Обозначение отсутствует
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
4 года
87565-22

Система измерений количества и показателей качества конденсата газового нестабильного на объекте "Насосная станция подачи конденсата" на ГКП-2 Уренгойского газопромыслового управления (УГПУ) филиала ООО "Газпром добыча Уренгой", Обозначение отсутствует
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
87724-22

Установка поверочная, СПУ
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
87963-23

Система измерений количества и показателей качества конденсата газового деэтанизированного Самбургского НГКМ АО "АРКТИКГАЗ", Обозначение отсутствует
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
88643-23

Установка поверочная передвижная, ГКС-1400
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
88769-23

Система измерительная количества природного газа на ГРП НПЗ АО "ТАИФ-НК", Обозначение отсутствует
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
2 года
90818-23

Система измерений количества и показателей качества нефти № 1520 на ПСП "Саханефть", Обозначение отсутствует
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
91226-24
02.02.2029
Анализаторы, МУЛЬТИСЕНС-35
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
91755-24

Система измерений количества и показателей качества конденсата газового деэтанизированного СИКГК № 2 Уренгойского НГКМ АО "АРКТИКГАЗ", Обозначение отсутствует
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
92155-24

Установка поверочная передвижная, ППУ
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
92284-24
07.06.2029
Анализаторы, СПЕКТР-35
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
92551-24

Система измерений количества и показателей качества сырой нефти на ДНС-2 Петелинского месторождения, Обозначение отсутствует
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
93436-24
08.10.2029
Преобразователи давления измерительные, КМ35
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
3 года; для преобразователей с пределами допускаемой основной приведенной погрешности от ±0,04 % до ±0,06 % - 2 года
93661-24

Система измерений количества и показателей качества нефтепродуктов мобильная "Транснефть-Западная Сибирь", Обозначение отсутствует
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
93881-24
20.11.2029
Пикнометры, ГКС-35
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
94131-24

Система автоматического контроля выбросов САКВ ДТ № 1 ООО "СЛК Цемент", Обозначение отсутствует
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
94132-24

Система автоматического контроля выбросов САКВ ДТ № 2 ООО "СЛК Цемент", Обозначение отсутствует
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год
94133-24

Система автоматического контроля выбросов САКВ ДТ № 3 ООО "СЛК Цемент", Обозначение отсутствует
Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)
ОТ
МП
1 год

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Система автоматического контроля выбросов САКВ ДТ № 2 ООО "СЛК Цемент" (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Система автоматического контроля выбросов САКВ ДТ № 2 ООО "СЛК Цемент" (Обозначение отсутствует)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение системы выполняет следующие функции:

  • - усреднение за 20 минут результатов измерений массовой концентрации загрязняющих веществ, температуры, давления, скорости, объемного расхода газового потока;

  • - приведение измеренных значений к нормальным условиям (0 °С; 101,325 кПа);

  • - автоматический расчет массовых (г/с, кг/ч) и валовых (т/год) выбросов оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), пыли;

  • - расчет объемного расхода газового потока;

  • - обработка и хранение не менее 10 лет полученных результатов измерений;

  • - предоставление доступа к архивным данным.

Уровень защиты ПО системы в соответствии с рекомендацией Р 50.2.077-2014 -«средний».

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения системы

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Siemens Simatic S7-1200, WINCC SCADA

Номер версии ПО

PO_DT_1.2


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским методом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание и работа» документа «Система автоматического контроля выбросов САКВ ДТ № 2 ООО «СЛК Цемент». Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1^107 Па»;

Приказ Росстандарта от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;

Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;

Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении Государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;

Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия;

ГОСТ Р 8.958-2019 Государственная система обеспечения единства измерений. Наилучшие доступные технологии. Автоматические измерительные системы для контроля вредных промышленных выбросов. Методы и средства испытаний.

Правообладатель

Общество с ограниченной ответственностью предприятие «ГКС» (ООО НПП «ГКС»)

ИНН 1655107067

Юридический адрес: 420111, Республика Татарстан, д. 3

Телефон: +7 (843) 221-70-00

Научно-производственное

г.

Казань, ул. Тази Гиззата,

Изготовитель

Научно-производственное
Общество с ограниченной ответственностью предприятие «ГКС» (ООО НПП «ГКС») ИНН 1655107067
Адрес: 420111, Республика Татарстан, г. Казань, ул. Тази Гиззата, д. 3 Телефон: +7 (843) 221-70-00
E-mail: mail@nppgks.com
Web-сайт: www.nppgks.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru

Правообладатель

Общество с ограниченной ответственностью предприятие «ГКС» (ООО НПП «ГКС»)
ИНН 1655107067
Юридический адрес: 420111, Республика Татарстан, д. 3
Телефон: +7 (843) 221-70-00
Научно-производственное
г.
Казань, ул. Тази Гиззата,

К средству измерений данного типа относится система автоматического контроля выбросов САКВ ДТ № 2 ООО «СЛК Цемент», зав. № 52.

Принцип действия и состав системы приведены в таблице 1.

Таблица 1 - Принцип действия и состав системы

Наименование измерительных каналов (ИК) системы

Принцип действия системы

Первичный измерительный преобразователь, входящий в состав ИК системы

Регистрационный номер

ФИФ ОЕИ1)

ИК содержания компонентов в газовых средах

Оптическая спектроскопия

Газоаналитический ком

плекс MCS100FT

-

ИК объемной доли кислорода

Электрохимический

Продолжение таблицы 1

Наименование измерительных каналов (ИК) системы

Принцип действия системы

Первичный измерительный преобразователь, входящий в состав ИК системы

Регистрационный номер

ФИФ ОЕИ1)

ИК температуры

Терморезистивный

Термопреобразователь сопротивления TR, TF, мод. TR10-B

71870-18

ИК давления

Тензорезистивный

Преобразователь давления измерительный КМ35, мод. КМ35-Д

71088-18

ИК скорости газового потока и объемного расхода газа

Ультразвуковой

Расходомер газа ультразвуковой FLOWSIC100, мод.

FLOWSICK100H

43980-10

ИК параметров пыли

Оптический

Анализатор пыли

DUSTHUNTER мод. Т100

45955-10

1) Федеральный информационный фонд по обеспечению единства измерений.

Основными измерительными единицами системы являются:

- газоаналитический комплекс MCS100FT - предназначен для непрерывного измерения концентраций вредных загрязняющих веществ в дымовых газах. MCS100FT работает экстрактивным методом, т.е. с помощью пробоотборного зонда производится отбор газа из газохода и газ подается через (обогреваемую) линию отбора проб измеряемого газа в аналитическую систему.

Предусмотрена передача информации в систему обработки информации с газоаналитического комплекса MCS100FT.

Пробоотборный зонд - предназначен для отбора пробы в систему анализа. Для обеспечения максимально долгого срока эксплуатации системы, ее безотказной работы и минимального обслуживания необходимо очистить пробу на первой стадии с максимальной эффективностью, поэтому пробоотборный зонд оснащён быстросъёмным обогреваемым фильтром с фильтрующим элементом из спечённой керамики. Пробоотборный зонд имеет штуцер для линии пробоотбора, а также штуцер для входа калибровочного газа. Питание и управление пробоотборным зондом осуществляется от шкафа анализатора. Для защиты пробоотборного зонда от низких температур, применяется термочехол. Питание термочехла предусмотрено от шкафа электрических подключений. Пробоотборный зонд устанавливается на патрубке дымовой трубы посредством фланцевого соединения DN65 PN6. Патрубок и фланцы должны быть теплоизолированы. Температура обогреваемого фильтра 200 °С, что превышает температуру точки росы по воде более чем на 15 К, в соответствии с пунктом 6.2.3 ГОСТ Р ИСО 10396-2012 «Выбросы стационарных источников. Отбор проб при автоматическом определении содержания газов с помощью постоянно установленных систем мониторинга» (далее - ГОСТ Р ИСО 10396-2012).

Анализатор пыли DUSTHUNTER, мод. Т100, предназначен для измерения концентрации пыли в дымовых газах. Анализатор пыли укомплектован блоком продувки со встроенным реле давления. Питание блока продувки предусмотрено от шкафа электрических подключений блок-бокса. Выходной сигнал RS-485, питание осуществлено от вычислителя расхода (блок MCU). В блоке MCU измерительный сигнал преобразуется из цифрового в аналоговый от 4 до 20 мА. Для защиты анализатора пыли от низких температур предусмотрен термочехол. Питание термочехла предусмотрено от шкафа электрических подключений. Анализатор пыли установлен на патрубке дымовой трубы посредством фланцевого соединения DN65 PN6. Патрубок и фланцы теплоизолированы. Патрубок имеет штуцер слива конденсата.

Расходомер газа ультразвуковой  FLOWSIC100,  мод. FLOWSICK100H,

предназначен для измерения расхода дымовых газов. Принцип измерения: ультразвуковой. Основан на измерении разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Состоит из двух приёмопередающих блоков, расположенных под углом 60°. Выходной сигнал RS-485, питание осуществляется от вычислителя расхода (блок MCU). В вычислителе расхода происходит расчёт расхода, приведённого к нормальным условиям (температура: 273,15 К (0 °С); давление 101325 Па (760 мм рт.ст.); сухой газ; объёмная доля кислорода 10 %). Для защиты расходомера от низких температур применяется термочехол. Питание термочехла предусмотрено от шкафа электрических подключений. Расходомер установлен на патрубке дымовой трубы посредством фланцевого соединения DN65 PN6. Патрубок и фланцы теплоизолированы. Патрубок имеет штуцер слива конденсата.

Обогреваемая линия пробоотбора - предназначена для доставки пробы от дымовой трубы к анализатору. Питание обогреваемой линии осуществляется от системы распределения питания анализатора. Температура обогреваемой линии 200 °С, что превышает температуру точки росы по воде более чем на 15 °С, в соответствии с пунктом 6.2.3 ГОСТ Р ИСО 10396-2012.

Линия калибровочных газов предназначена для доставки калибровочных газов до пробоотборного зонда, далее, по обогреваемой линии, калибровочный газ поступает в газоанализатор. Также линия калибровочных газов используется для обратной продувки зонда. Линия калибровочных газов представляет собой пучок трубок и кабелей. Кабели предназначены для питания пробоотборного зонда и для управления электромагнитными клапанами. Электромагнитные клапаны осуществляют переключение режимов работы пробоотборного зонда. Подключение линии калибровочных газов осуществляется через анализатор.

Преобразователь давления измерительный КМ35, мод. КМ35-Д, предназначен для измерения давления дымовых газов. Значение давления дымовых газов необходимо для определения расхода, приведённого к нормальным условиям (температура: 273,15 К (0 °С); давление 101325 Па (760 мм рт.ст.); сухой газ; объёмная доля кислорода 10 %). Выходной сигнал от 4 до 20 мА. Питание осуществляется от вычислителя расхода (блок MCU). Датчик дифференциального давления устанавливается на патрубке дымовой трубы посредством резьбового соединения. Патрубок и фланцы должны быть теплоизолированы. Патрубок имеет штуцер слива конденсата.

Термопреобразователь сопротивления TR, TF, мод. TR10-B, предназначен для измерения температуры дымовых газов. Значение температуры дымовых газов необходимо для определения расхода, приведённого к нормальным условиям (температура: 273,15 К (0 °С); давление 101325 Па (760 мм рт.ст.); сухой газ; объёмная доля кислорода 10 %). Выходной сигнал от 4 до 20 мА. Питание осуществляется от вычислителя расхода (блок MCU). Датчик температуры установлен на патрубке дымовой трубы посредством резьбового соединения. Для защиты датчика температуры от низких температур предусмотрен термочехол. Питание термочехла предусмотрено от шкафа электрических подключений. Патрубок и фланцы теплоизолированы. Патрубок имеет штуцер слива конденсата.

Блок-бокс с системами жизнеобеспечения предусмотрен для обеспечения благоприятных условий работы оператора и основных измерительных комплексов. В блок-боксе предусмотрена система кондиционирования. Мощность охлаждения 3,3 кВт, мощность обогрева 3,47 кВт. Общеобменная вентиляция обеспечивает однократный воздухообмен в час. Общеобменная вентиляция осуществляется через обогреваемые воздушные клапаны. Обогрев блок-бокса осуществляется с помощью двух электрических конвекторов общей мощностью 5 кВт. Система освещения обеспечивает освещённость в блок-боксе не менее 200 лк на уровне 0,8 м от чистого пола. Предусмотрено наружное освещение крылец блок-бокса. В блок-боксе предусмотрен отсек для баллонов с калибровочными газами. Входная дверь блок-бокса и дверь баллонного отсека оборудованы электромагнитными замками. Электромагнитные замки подключены к контроллеру системы контроля и управления доступом (далее - СКУД). Открытие дверей происходит с помощью магнитных ключей. Контроллер СКУД не снабжён бесперебойным источником питания. Прокладка кабелей осуществлена в коробах из оцинкованной стали. Прокладка кабеля от коробов до потребителей осуществлена в гофрированной трубе, неподдерживающей горение.

Система распределения питания представляет собой шкаф электрических подключений и кабели питания. Система распределения питания снабжена электронным устройством автоматического ввода резерва на два независимых ввода. Предусматривается выбор приоритетного ввода. Переключение вводов осуществляется через контакторы. Сигнализирование о состоянии вводов осуществляется встроенными светодиодными индикаторами. Сигнальные лампы и элементы управления на дверь шкафа не выводятся. В состав системы распределения питания входят: автоматические выключатели, дифференциальные автоматические выключатели, контакторы, рубильники, автомат защиты трёхфазного электродвигателя, клеммы, устройство управления автоматическим вводом резерва, кабели. Уровень напряжения 0,4 кВ. Ориентировочная потребляемая мощность: 20 кВт.

Информационно-вычислительный комплекс (далее - ИВК) представляет собой систему сбора и обработки информации от всех измерительных компонентов системы. ИВК выполнен на базе ПЛК Siemens Simatic S7-1200. В состав ИВК входит: АРМ, состоящее из системного блока HP ProDesk 400 G6, монитора Dell, клавиатуры и компьютерной мыши; источник бесперебойного питания с батарейным модулем, контроллер СКУД, блок питания, автоматические выключатели, вычислитель расхода. ИВК размещён в шкафу с прозрачной дверью габаритами (Д Ш В) 800 600 2100 мм. Передача данных в АСУТП предприятия осуществляется по протоколу Profibus. Контроллер ИВК выполняет функцию ведомого устройства.

Заводской номер системы нанесен типографским способом на паспортную табличку, расположенную с внешней стороны (в середине сверху) дверцы шкафа ИВК. Нанесение знака поверки на средство измерений не предусмотрено. Опломбирование системы не предусмотрено.

Общий вид оборудования системы представлен на рисунках 1 - 4.

Внешний вид. Система автоматического контроля выбросов САКВ ДТ № 2 ООО

Рисунок 1 - Общий вид блок-бокса, в котором размещен газоаналитический комплекс MCS100FT и ИВК

Внешний вид. Система автоматического контроля выбросов САКВ ДТ № 2 ООО

Рисунок 2 - Шкаф ИВК

Место нанесения паспортной таблички с заводским номером системы

Внешний вид. Система автоматического контроля выбросов САКВ ДТ № 2 ООО

Рисунок 3 - Общий вид газоаналитического комплекса MCS100FT

Внешний вид. Система автоматического контроля выбросов САКВ ДТ № 2 ООО

Рисунок 4 - Общий вид ИВК


Таблица 9 - Комплектность системы

Наименование

Обозначение

Количество

Система автоматического контроля выбросов САКВ ДТ № 2 ООО «СЛК Цемент» в составе:

-

1 шт.

Газоаналитический комплекс

MCS100FT

1 шт.

Термопреобразователь сопротивления TR, TF

TR10-B

1 шт.

Преобразователь давления измерительный

КМ35-Д

1 шт.

Расходомер газа ультразвуковой

FLOWSICK100Н

1 шт.

Анализатор пыли DUSTHUNTER

Т100

1 шт.

ИВК

-

1 шт.

Документация:

Руководство по эксплуатации

-

1 экз.


Таблица 3 - Метрологические характеристики газоаналитических каналов системы

Определяемый компонент

Диапазон измере-ний1) массовой концентрации (объемной доли), мг/м3 (% об.)

Участок диапазона измерений массовой концентрации (объемной доли), мг/м3 (% об.)

Пределы допускаемой погрешности в условиях эксплуатации2), %

приведен-ной3)

относительной

Оксид углерода (СО)

от 0 до 100

от 0 до 10 включ.

св. 10 до 100

±15

±15

Оксид азота (NO)

от 0 до 1200

от 0 до 300 включ. св. 300 до 1200

±15

±15

Диоксид азота (N02)

от 0 до 500

от 0 до 50 включ.

св. 50 до 500

±20

±20

Диоксид серы (SO2)

от 0 до 75

от 0 до 50 включ. св. 50 до 75

±15

±15

Пары воды

2О)

от 0 до 40 %

от 0 до 3 % включ. св. 3 % до 40 %

±20

±20

Кислород

от 0 до 21 %

от 0 до 5 % включ.

±10

2)

св. 5 % до 21 %

±10

П Продолжение таблицы 3

Определяемый компонент

Диапазон измере-ний1) массовой концентрации (объемной доли), мг/м3 (% об.)

Участок диапазона измерений массовой концентрации (объемной доли), мг/м3 (% об.)

Пределы допускаемой погрешности в условиях эксплуатации2), %

приведен-ной3)

относительной

Диоксид угле-

от 0 до 25 %

от 0 до 2 % включ.

±10

рода (СО2)

св. 2 % до 25 %

±10

  • 1) Номинальная цена единицы наименьшего разряда измерительных каналов: NO, NO2, SO2, CO, О2, СО2, Н2О, - 0,1 мг/м3 (%).

  • 2) В соответствии с Постановлением Правительства РФ от 16.11.2020 г. № 1847, п. 3.1.3.

Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям Постановления Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3, от Cmin до Cmax , где C max - верхняя граница диапазона измерений, мг/м3, а Cmin, мг/м3, рассчитывается по формуле:

С = ^/•у

cmin р ,

^тах

где Cy - верхняя граница участка диапазона измерений, в котором нормирована приведенная погрешность, мг/м3;

5тах - наибольшее допустимое значение погрешности измерений согласно п. 3.1.3, раздела 3 Постановления Правительства РФ № 1847 от 16.11.2020, %;

Y - пределы допускаемой приведенной погрешности, %.

  • 3) Нормирующее значение - верхний предел участка диапазона измерений, в котором нормированы пределы допускаемой приведенной погрешности.

Таблица 4 -

системы для газоаналитических каналов

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от предела допускаемой погрешности

0,3

Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от предела допускаемой погрешности

±0,5

Предел допускаемого времени установления выходного сигнала (То,9), с

200

Таблица 5 - Метрологические характеристики системы по измерительному каналу параметров пыли

Наименование характеристики

Значение

Диапазон измерений массовой концентрации пыли, мг/м3

от 0 до 200

Пределы допускаемой приведенной1) погрешности в диапазоне измерений, %

±25

Пределы допускаемой приведенной погрешности измерений светового коэффициента направленного пропускания, %

±2

1) Нормирующее значение - верхний предел диапазона измерений.

Таблица 6 - Метрологические характеристики для измерительных каналов параметров газового потока в условиях эксплуатации

Определяемый параметр

Единицы измерений

Диапазон измерений1)

Пределы допускаемой погрешности

Температура дымовых газов

оС

от -50 до +250

±2 °С (абс.)

Давление/разрежение дымовых газов

кПа

от -2,0 до +0,1

±1 % (иривед.2')

Скорость газового потока

м/с

от 0,03 до 40

±2 % (отн.)

  • 1) Номинальная цена единицы наименьшего разряда измерительных каналов: температуры, давления, скорости - 0,1.

  • 2) Нормирующее значение - разность между максимальным и минимальным значениями диапазона измерений.

Таблица 7 - Основные технические характеристики системы

Наименование характеристики

Значение

Время прогрева, мин, не более

60

Напряжение питания от сети переменного тока частотой (50±1) Гц, В

от 342 до 418

Потребляемая мощность системы, В^А, не более

30000

Условия окружающей среды:

  • - диапазон температуры, °С

  • - диапазон атмосферного давления, кПа

  • - относительная влажность (при температуре 35 °С и (или) более низких температурах (без конденсации влаги)), %, не более

от -45 до +40 от 84,0 до 106,7

95

Условия эксплуатации (внутри контейнера': - температура окружающего воздуха, оС

от +10 до +30

- относительная влажность (без конденсации влаги), %, не более

95

- атмосферное давление, кПа

от 84,0 до 106,7

Габаритные размеры и масса шкафа анализатора системы: - длина, мм, не более

600

- ширина, мм, не более

800

- высота, мм, не более

2100

- масса, кг, не более

300

Таблица 8 - Показатели надежности

Наименование характеристики

Значение

Наработка до отказа, ч, не менее

24000

Средний срок службы, лет

10


Настройки внешнего вида
Цветовая схема

Ширина
