Номер по Госреестру СИ: 79679-20
79679-20 Установка пикнометрическая
(ГКС-УП)
Назначение средства измерений:
Установка пикнометрическая ГКС-УП (далее - установка) предназначена для прецизионных измерений плотности жидкости в условиях транспортирования по технологическим трубопроводам, а также в качестве рабочего эталона в соотв етствии с Государственной поверочной схемой для средств измерений плотности, утвержденной приказом Росстандарта № 2603 от 01.11.2019 г. для проведения поверки и калибровки поточных преобразователей плотности жидкости и каналов измерений плотности счетчиков -расходомеров массовых в условиях эксплуатации и лаборатории.

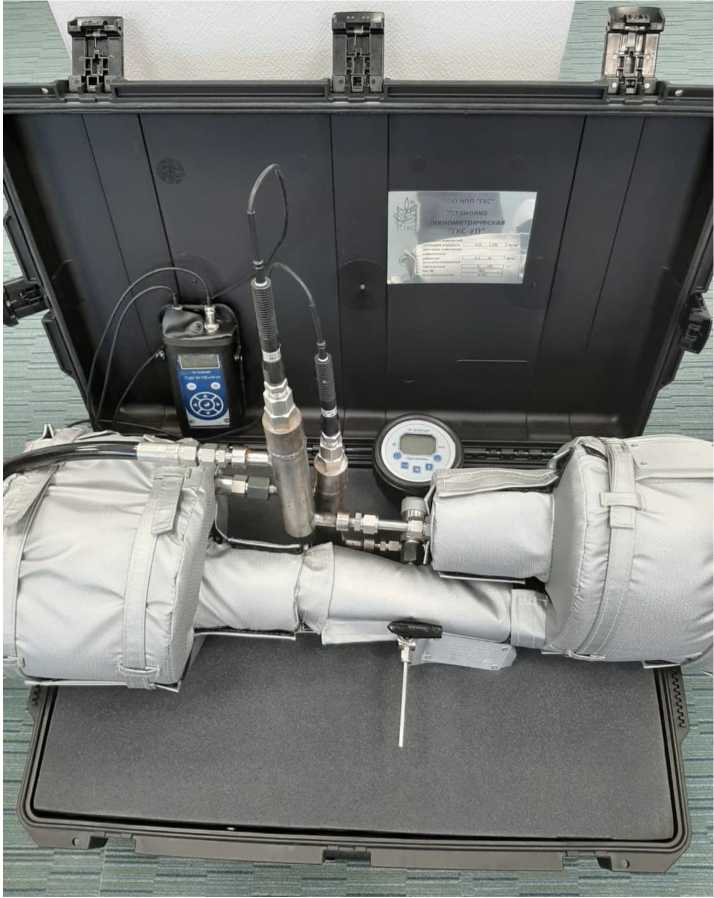

Внешний вид.
Установка пикнометрическая
Рисунок № 1
Общие сведения
Дата публикации - 05.12.2020
Срок свидетельства -
Номер записи - 178898
ID в реестре СИ - 1383855
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС")
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1830 от 2020.11.18 об утверждении типа среств измерений
Наличие аналогов СИ: Установка пикнометрическая (ГКС-УП)
