Номер по Госреестру СИ: 95039-25
95039-25 Установки пикнометрические
(ПУ ГКС-35)
Назначение средства измерений:
Установки пикнометрические ПУ ГКС-35 (далее - установки) предназначены для измерений плотности жидкостей пикнометрическим методом, а также в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 г. № 2603, для проведения поверки, калибровки и контроля метрологических характеристик поточных преобразователей плотности жидкости в составе систем измерений количества и показателей качества нефти, нефтепродуктов в условиях эксплуатации и при лабораторных исследованиях.
Внешний вид.
Установки пикнометрические
Рисунок № 1
Внешний вид.
Установки пикнометрические
Рисунок № 2
Общие сведения
Дата публикации - 09.04.2025
Срок свидетельства - 28.03.2030
Номер записи - 196828
ID в реестре СИ - 1424630
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС")
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№626 от 2025.03.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Установки пикнометрические (ПУ ГКС-35)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70884-18 23.04.2029 |
Модули задатчики напряжения постоянного тока, МЗН Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
70935-18 23.04.2028 |
Преобразователи измерительные, МП-НЧ, МП-НЧ-2, МП-НИ-2 Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
2 года - для МП-НЧ, МП-НЧ-2; 4 года - для МП-НИ-2 |
|
79679-20 |
Установка пикнометрическая, ГКС-УП Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
79588-20 |
Система измерений количества и показателей качества нефти (СИКН) № 1521. Приемо-сдаточный пункт "АРКТИКГАЗ", Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
79979-20 |
Система измерений количества и показателей качества конденсата газового нестабильного (деэтанизированного) в составе узла коммерческого учета конденсата газового нестабильного на УКПГ Северо-Уренгойского месторождения ЗАО "Нортгаз", Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
79944-20 |
Система измерений количества и параметров газа на УПН "Восточный Ламбейшор" ООО "ЛУКОЙЛ-Коми", Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
80870-20 |
Система измерений количества и показателей качества сырой нефти на ДНС-1 Нижне-Уратьминского месторождения, Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
82117-21 |
Установка поверочная передвижная на базе ультразвукового преобразователя расхода, ГКС-1 "Прикамье" Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
81994-21 |
Система измерений количества и показателей качества нефтепродуктов № 1225 ООО "Транснефть - Порт Приморск", Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
82350-21 |
Система автоматического контроля промышленных выбросов на источниках, КАСХ-1,2, КТО-600 ООО "Криогаз - Высоцк" Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
84104-21 |
Система измерений количества и показателей качества конденсата газового нестабильного на объекте четвертого участка Ачимовских отложений Уренгойского нефтегазоконденсатного месторождения ООО "Ачим Девелопмент", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
84109-21 |
Система измерений количества и показателей качества нефти № 1524, Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
84111-21 |
Система измерений количества и показателей качества конденсата газового нестабильного на объекте пятого участка Ачимовских отложений Уренгойского нефтегазоконденсатного месторождения ООО "Ачим Девелопмент", Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
84574-22 |
Система измерительная расхода, объема и энергосодержания природного газа для объекта "Обустройство Ево-Яхинского лицензионного участка. Линейные объекты", Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
85272-22 |
Система измерений количества и показателей качества газа на объекте четвертого участка Ачимовских отложений Уренгойского НГКМ ООО "Ачим Девелопмент", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
85282-22 |
Система измерений количества и показателей качества конденсата газового деэтанизированного на УКПГ-2 Юрхаровского нефтегазоконденсатного месторождения ООО "НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
87199-22 |
Система измерений количества и показателей качества топливного газа на площадке концевых подогревателей конденсатопровода УКПГ-41 ООО "Ачим Девелопмент", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
4 года |
|
87565-22 |
Система измерений количества и показателей качества конденсата газового нестабильного на объекте "Насосная станция подачи конденсата" на ГКП-2 Уренгойского газопромыслового управления (УГПУ) филиала ООО "Газпром добыча Уренгой", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
87724-22 |
Установка поверочная, СПУ Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
87963-23 |
Система измерений количества и показателей качества конденсата газового деэтанизированного Самбургского НГКМ АО "АРКТИКГАЗ", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
88643-23 |
Установка поверочная передвижная, ГКС-1400 Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
88769-23 |
Система измерительная количества природного газа на ГРП НПЗ АО "ТАИФ-НК", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
90818-23 |
Система измерений количества и показателей качества нефти № 1520 на ПСП "Саханефть", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
91226-24 02.02.2029 |
Анализаторы, МУЛЬТИСЕНС-35 Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
91755-24 |
Система измерений количества и показателей качества конденсата газового деэтанизированного СИКГК № 2 Уренгойского НГКМ АО "АРКТИКГАЗ", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
92155-24 |
Установка поверочная передвижная, ППУ Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
92284-24 07.06.2029 |
Анализаторы, СПЕКТР-35 Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
92551-24 |
Система измерений количества и показателей качества сырой нефти на ДНС-2 Петелинского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
93436-24 08.10.2029 |
Преобразователи давления измерительные, КМ35 Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
3 года; для преобразователей с пределами допускаемой основной приведенной погрешности от ±0,04 % до ±0,06 % - 2 года |
|
93661-24 |
Система измерений количества и показателей качества нефтепродуктов мобильная "Транснефть-Западная Сибирь", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
93881-24 20.11.2029 |
Пикнометры, ГКС-35 Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
94131-24 |
Система автоматического контроля выбросов САКВ ДТ № 1 ООО "СЛК Цемент", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
94132-24 |
Система автоматического контроля выбросов САКВ ДТ № 2 ООО "СЛК Цемент", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
94133-24 |
Система автоматического контроля выбросов САКВ ДТ № 3 ООО "СЛК Цемент", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
95039-25 28.03.2030 |
Установки пикнометрические, ПУ ГКС-35 Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
95189-25 |
Система измерений количества и показателей качества нефти СИКН № 612 ППСН "Калтасы", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
95225-25 |
Система измерений количества и показателей качества конденсата газового деэтанизированного на объекте "Система транспорта газового конденсата от УКПГ до точки врезки в конденсатопровод АО "АРКТИКГАЗ" Станция насосная конденсата с коммерческим узлом учета", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Бесплатный
Кто поверяет Установки пикнометрические (ПУ ГКС-35)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Установки пикнометрические (ПУ ГКС-35)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации «Установка пикнометрическая ПУ ГКС-35» раздел «Процесс работы».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603;
ТУ 26.51.52-030-94291860-2023 Пикнометрическая установка ПУ ГКС-35. Технические условия.
ПравообладательОбщество с ограниченной ответственностью Научно-производственное предприятие «ГКС» (ООО НПП «ГКС»)
ИНН 1655107067
Юридический адрес: 420111, Республика Татарстан, г. Казань, ул. Тази Гиззата, д. 3 Телефон: +7 (843) 221-70-00
Факс: +7 (843) 221 70 01
E-mail: mail@nppgks.com
Web-сайт: www.nppgks.com
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ГКС» (ООО НПП «ГКС»)ИНН 1655107067
Адрес: 420111, Республика Татарстан, г. Казань, ул. Тази Гиззата, д. 3
Телефон: +7 (843) 221-70-00
Факс: +7 (843) 221 70 01
E-mail: mail@nppgks.com
Web-сайт: www.nppgks.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, пр-кт Московский, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Общество с ограниченной ответственностью Научно-производственное предприятие «ГКС» (ООО НПП «ГКС»)ИНН 1655107067
Юридический адрес: 420111, Республика Татарстан, г. Казань, ул. Тази Гиззата, д. 3 Телефон: +7 (843) 221-70-00
Факс: +7 (843) 221 70 01
E-mail: mail@nppgks.com
Web-сайт: www.nppgks.com
Принцип измерения плотности установками основан на пикнометрическом методе измерений плотности жидкости с помощью пикнометров ГКС-35. Сущность метода состоит в определении масс известных объёмов жидкости, отобранных из трубопровода в два соединенных последовательно пикнометра при температуре и давлении в трубопроводе. Плотность жидкости находят как среднее значение из частных от деления разности масс заполненных и пустых пикнометров на соответствующие значения объёмов пикнометров при условиях отбора проб жидкости. Массы пустых и заполненных пикнометров определяют на лабораторных весах методом замещения набором эталонных гирь класса точности Е2 в соответствии с ГОСТ OIML R111-1-2009. Давление, температуру исследуемой жидкости определяют в момент отбора пробы жидкости в пикнометры при помощи преобразователя давления и термометра цифрового малогабаритного, которые находятся в основном блоке установки.
Конструктивно установки состоят из следующих основных частей: основного блока, стойки с двумя пикнометрами, шлангов и бутыли для очистки системы нефрасом или другим аналогичным средством, весами, кейс с комплектом калибровочных гирь, транспортировочный кейс. В основном блоке подготовки происходит измерение давления, температуры, определение расхода. В транспортном кейсе расположены гибкие рукава высокого давления с быстросъёмными соединениями и вспомогательное оборудование, входящее в состав установки. При отборе пробы жидкости пикнометры помещаются на стойку в специальные посадочные места и с помощью рукавов высокого давления соединяются с основным блоком и точками отбора и возврата исследуемой жидкости.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в буквенно-цифровом формате наносится на пластину из нержавеющей стали на наружной поверхности основного блока методом лазерной гравировки (рисунок 1).
Общий вид установки показан на рисунке 2. Пломбирование установок не предусмотрено.

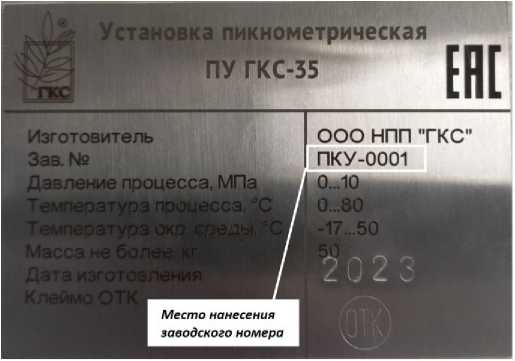

Рисунок 1 - Место нанесения заводского номера

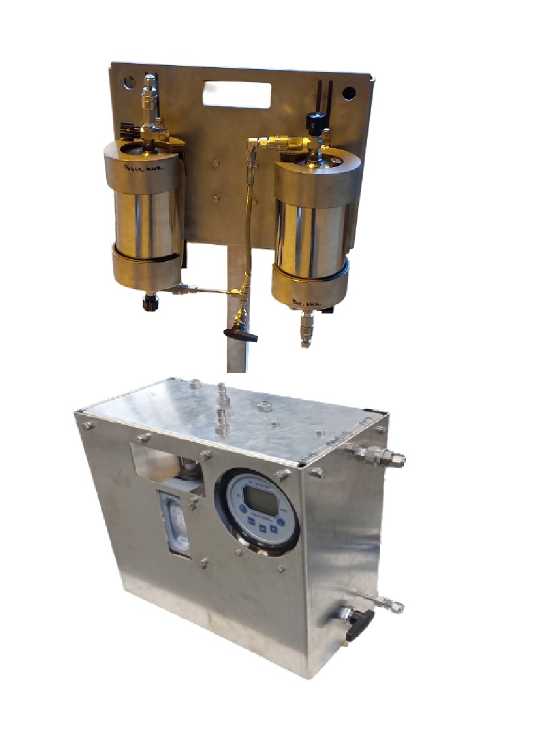

Рисунок 2 - Общий вид установки
Таблица 4 - Комплектность установки
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Установка пикнометрическая, в составе: |
ПУ ГКС-35 |
1 шт. |
|
- пикнометры, регистрационный номер в ФИФ ОЕИ 93881-24 |
ГКС-35 |
2 шт. |
|
- термометры цифровые малогабаритные в комплекте с термопреобразователями сопротивления ТТЦ, регистрационный номер в ФИФ ОЕИ 68355-17, в составе основного блока |
ТЦМ 9410 |
1 комплект |
|
- весы лабораторные, регистрационный номер в ФИФ ОЕИ 58760-14 |
ВЛЭ |
1 шт. |
|
- |
1 комплект: 1 шт.
|
|
- преобразователь давления эталонный, регистрационный номер в ФИФ ОЕИ 58668-14, в составе основного блока |
ПДЭ-020 |
1 шт. |
|
- индикатор расхода (ротаметр), в составе основного блока |
Ротаметр L5-2600 |
1 шт. |
|
- Основной блок (для измерения давления, температуры, определение расхода), стойка для пикнометров, шланги, бутыль (для очистки системы нефрасом или другим аналогичным средством), транспортировочный кейс. |
- |
1 комплект |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Примечание: Допускается изменение регистрационного номера СИ при условии сохранения модели и метрологических характеристик СИ | ||
Таблица 1 - Метрологические характеристики установок
|
Характеристики |
Значение |
|
Диапазон измерений плотности жидкости, кг/м3 |
от 620 до 1100 |
|
Доверительные границы погрешности измерений плотности при доверительной вероятности 0,95, кг/м3, не более |
±0,1 |
Таблица 2-Технические характеристики установок
|
Характеристики |
Значение |
|
Номинальный внутренний объем пикнометра, см3 |
1000±100 |
|
Условия эксплуатации: Рабочее давление жидкости, МПа, не более |
10 |
|
Диапазон температуры жидкости, °С |
0 до +80 |
|
- температура окружающей среды, °С: а) при отборе пробы жидкости в пикнометры |
-17 до +50 |
|
б) при взвешивании пикнометров |
По спецификации на весы |
|
- относительная влажность окружающей среды, % не более: а) при отборе пробы жидкости в пикнометры |
100 |
|
б) при взвешивании пикнометров |
По спецификации на весы |
|
Маркировка взрывозащиты: - преобразователя давления эталонного |
0Ех ia IIB T6 Ga X |
|
- термометра цифрового малогабаритного |
0Ех ia ПА T6 Ga X |
|
Габаритные размеры стойки с пикнометрами, мм, не более *: - высота |
1150 |
|
- ширина |
412 |
|
- глубина |
310 |
|
Габаритные размеры основного блока подготовки, мм, не более*: - высота |
360 |
|
- ширина |
470 |
|
- глубина |
183 |
|
Масса комплекта установки, кг, не более * |
80 |
|
* Действительные значения габаритных размеров и массы для каждого экземпляра | |
|
приведены в паспортах на установку | |
Таблица 3 - Показатели надежности
|
Характеристики |
Значение |
|
Срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
