Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефтепродуктов с помощью кориолисовых преобразователей массового расхода (счетчиков-расходомеров массовых). Выходные электрические сигналы от счетчиков-расходомеров массовых, преобразователей давления, плотности, температуры, преобразователя объемного расхода в блоке измерений показателей качества нефтепродуктов поступают на соответствующие входы измерительно-вычислительного комплекса, который вычисляет массу нефтепродуктов по реализованному в нем алгоритму.

СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и конструктивно состоит из:

- блока измерительных линий (БИЛ) в составе двух рабочих и одного контрольно -резервного измерительных каналов массы;

- блока измерений показателей качества нефтепродуктов (далее по тексту - БИК);

- системы сбора, обработки информации и управления (далее по тексту - СОИ);

- системы дренажа;

- блока установки поверочной.

СИКН состоит из трех (двух рабочих и одного контрольно-резервного) измерительных каналов массы нефтепродуктов, а также измерительных каналов температуры, давления, плотности и объемного расхода в БИК.

В вышеприведенные технологические блоки входят измерительные компоненты, по своему функционалу участвующие в измерениях массы нефтепродуктов, контроле и измерении показателей качества нефтепродуктов, контроле технологических режимов работы СИКН. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКН и ее компоненты.

Измерительные компоненты СИКН, участвующие в измерении массы нефтепродуктов, контроле и измерении показателей качества нефтепродуктов, приведены в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты, утвержденного типа, приведенные в таблице 1.

Таблица 1 - Состав СИКН

В состав СИКН входят показывающие средства измерений давления и температуры нефтепродуктов утвержденных типов.

СИКН обеспечивает выполнение следующих основных функций:

• - автоматическое измерение массы и массового расхода нефтепродуктов прямым методом динамических измерений в рабочих диапазонах расхода, температуры, давления и плотности нефтепродуктов;

• - автоматическое измерение плотности нефтепродуктов;

• - измерение давления и температуры нефтепродуктов автоматическое и с помощью показывающих средств измерений давления, температуры, нефтепродуктов соответственно;

• - контроль разности давления на фильтрах БИЛ и БИК с применением средств измерений давления;

• - автоматическое измерение объемного расхода нефтепродуктов в БИК;

• - автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

• - проведение контроля метрологических характеристик (КМХ) и поверку СРМ с применением ТПУ и ПП;

• - проведение КМХ рабочих СРМ с помощью контрольно-резервного СРМ, применяемого в качестве контрольного;

- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных границ;

- регистрацию и хранение результатов измерений, формирование интервальных отчетов, протоколов, актов приема-сдачи нефтепродуктов, паспортов качества нефтепродуктов;

- защиту информации от несанкционированного доступа программными средствами.

Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией СРМ предусмотрены места установки пломб, несущих на себе оттиск клейма поверителя, который наносится методом давления на свинцовую (пластмассовую) пломбу, установленную на проволоке, пропущенной через существующие технологические отверстия в шпильках на фланцевых соединениях первичного преобразователя и на крышке электронного преобразователя).

Схемы пломбировки от несанкционированного доступа с местами установки пломб представлены на рисунках 1 и 2.

Место установки

пломбы

Место установки пломбы

Рисунок 1 - Схема пломбировки от несанкционированного доступа первичного преобра

зователя модели CMF 400

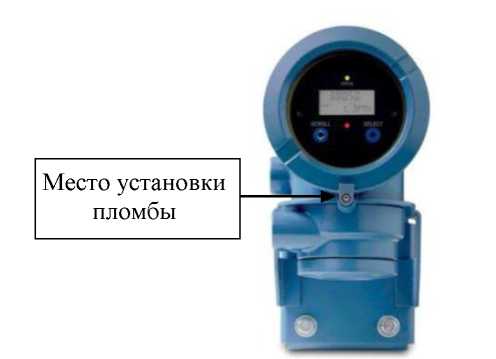

Место установки пломбы

Рисунок 2 - Схема пломбировки от несанкционированного доступа электронного преобразователя модели 2700

Комплектность СИКН приведена в таблице 6.

Таблица 6 - Комплектность СИКН

Основные метрологические и технические характеристики СИКН, в том числе показатели точности, приведены в таблицах 3, 4.

Таблица 3 - Метрологические характеристики

Таблица 4 - Состав и основные

ИК

Продолжение таблицы 4

^* - пределы допускаемой относительной погрешности ИК массового расхода нефтепродуктов с СРМ, применяемым в качестве резервного;

^** - пределы допускаемой относительной погрешности ИК массового расхода нефтепродуктов с СРМ, применяемым в качестве контрольного.

Таблица 5 - Основные технические характеристики СИКН

Продолжение таблицы 5
