Номер по Госреестру СИ: 82117-21
82117-21 Установка поверочная передвижная на базе ультразвукового преобразователя расхода
(ГКС-1 "При-камье")
Назначение средства измерений:
Установка поверочная передвижная на базе ультразвукового преобразователя расхода ГКС-1 «Прикамье» (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц объемного и массового расходов жидкости, объема и массы жидкости в потоке.
Внешний вид.
Установка поверочная передвижная на базе ультразвукового преобразователя расхода
Рисунок № 1
Внешний вид.
Установка поверочная передвижная на базе ультразвукового преобразователя расхода
Рисунок № 2
Внешний вид.
Установка поверочная передвижная на базе ультразвукового преобразователя расхода
Рисунок № 3
Общие сведения
Дата публикации - 10.07.2021
Срок свидетельства -
Номер записи - 183330
ID в реестре СИ - 1390948
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ГКС-1 "Прикамье",
Производитель
Изготовитель - Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС")
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№332 от 2024.02.08 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Наличие аналогов СИ: Установка поверочная передвижная на базе ультразвукового преобразователя расхода (ГКС-1 "При-камье")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70884-18 23.04.2029 |
Модули задатчики напряжения постоянного тока, МЗН Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
70935-18 23.04.2028 |
Преобразователи измерительные, МП-НЧ, МП-НЧ-2, МП-НИ-2 Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
2 года - для МП-НЧ, МП-НЧ-2; 4 года - для МП-НИ-2 |
|
79679-20 |
Установка пикнометрическая, ГКС-УП Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
79588-20 |
Система измерений количества и показателей качества нефти (СИКН) № 1521. Приемо-сдаточный пункт "АРКТИКГАЗ", Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
79979-20 |
Система измерений количества и показателей качества конденсата газового нестабильного (деэтанизированного) в составе узла коммерческого учета конденсата газового нестабильного на УКПГ Северо-Уренгойского месторождения ЗАО "Нортгаз", Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
79944-20 |
Система измерений количества и параметров газа на УПН "Восточный Ламбейшор" ООО "ЛУКОЙЛ-Коми", Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
80870-20 |
Система измерений количества и показателей качества сырой нефти на ДНС-1 Нижне-Уратьминского месторождения, Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
82117-21 |
Установка поверочная передвижная на базе ультразвукового преобразователя расхода, ГКС-1 "При-камье" Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
81994-21 |
Система измерений количества и показателей качества нефтепродуктов № 1225 ООО "Транснефть - Порт Приморск", Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
82350-21 |
Система автоматического контроля промышленных выбросов на источниках, КАСХ-1,2, КТО-600 ООО "Криогаз - Высоцк" Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
84109-21 |
Система измерений количества и показателей качества нефти № 1524, Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
84574-22 |
Система измерительная расхода, объема и энергосодержания природного газа для объекта "Обустройство Ево-Яхинского лицензионного участка. Линейные объекты", Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
85272-22 |
Система измерений количества и показателей качества газа на объекте четвертого участка Ачимовских отложений Уренгойского НГКМ ООО "Ачим Девелопмент", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
85282-22 |
Система измерений количества и показателей качества конденсата газового деэтанизированного на УКПГ-2 Юрхаровского нефтегазоконденсатного месторождения ООО "НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
87199-22 |
Система измерений количества и показателей качества топливного газа на площадке концевых подогревателей конденсатопровода УКПГ-41 ООО "Ачим Девелопмент", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
4 года |
|
87565-22 |
Система измерений количества и показателей качества конденсата газового нестабильного на объекте "Насосная станция подачи конденсата" на ГКП-2 Уренгойского газопромыслового управления (УГПУ) филиала ООО "Газпром добыча Уренгой", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
87724-22 |
Установка поверочная, СПУ Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
87963-23 |
Система измерений количества и показателей качества конденсата газового деэтанизированного Самбургского НГКМ АО "АРКТИКГАЗ", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
88643-23 |
Установка поверочная передвижная, ГКС-1400 Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
88769-23 |
Система измерительная количества природного газа на ГРП НПЗ АО "ТАИФ-НК", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
90818-23 |
Система измерений количества и показателей качества нефти № 1520 на ПСП "Саханефть", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
91226-24 02.02.2029 |
Анализаторы, МУЛЬТИСЕНС-35 Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
91755-24 |
Система измерений количества и показателей качества конденсата газового деэтанизированного СИКГК № 2 Уренгойского НГКМ АО "АРКТИКГАЗ", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
92155-24 |
Установка поверочная передвижная, ППУ Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Кто поверяет Установка поверочная передвижная на базе ультразвукового преобразователя расхода (ГКС-1 "При-камье")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НГМ" (RA.RU.312754) | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Установка поверочная передвижная на базе ультразвукового преобразователя расхода (ГКС-1 "При-камье")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение установок автономное.
Функциями программного обеспечения (далее - ПО) является сбор, отображение и регистрирование информации со средств измерений в ходе проведения калибровок, поверок и контроля метрологических характеристик, выполнения математической обработки результатов измерений, генерация отчетов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами системы сбора и обработки информации.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ИВК ИМЦ-07 |
DFX-ММ 10 |
|
Идентификационное наименование ПО |
EMC07.Metrology. dll |
TR7 |
|
Номер версии (идентификационный |
PX.7000.01.08 |
V2 1 |
|
номер) ПО | ||
|
Цифровой идентификатор ПО |
6CFE8968 |
- |
В ПО предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Метрологические характеристики установки нормированы с учетом влияния программного обеспечения.
Знак утверждения типа
Знак утверждения типананосится лазерной гравировкой на маркировочную табличку, закрепленную на верхнем швеллере каркаса, а также в верхнюю часть по центру титульного листа руководства по эксплуатации и формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 13 «Использование по назначению» руководства по эксплуатации 2100.20 РЭ
Нормативные и технические документы
Принцип действия установки основан на воспроизведении единиц объемного и массового расхода жидкости, объема и массы жидкости в потоке с помощью средств измерений расхода и объема жидкости, плотности, ручного регулятора расхода, системы сбора и обработки информации.
Установка состоит из средства измерений расхода и объема жидкости в потоке, средств измерений температуры, давления и плотности измеряемой среды, ручного регулятора расхода, системы сбора и обработки информации. Массовый расход жидкости и масса жидкости в потоке вычисляется системой сбора и обработки информации.
В качестве средства измерений расхода и объема жидкости в потоке в составе установки применяется один преобразователь расхода жидкости ультразвуковой DFX-MM-10 исполнения «Premium» (регистрационный номер 57471-14) с номинальным диаметром DN 250.
В качестве средств измерений температуры измеряемой среды применяются датчики температуры Rosemount 644 (регистрационный номер 63889-16), термометры электронные «ExT-01» (регистрационный номер 44307-10).
В качестве средств измерений давления измеряемой среды применяются датчики давления Метран-150 (регистрационный номер 32854-13), манометры МП показывающие и сигнализирующие (регистрационный номер 59554-14).
В качестве средства измерений плотности жидкости измеряемой среды применяется преобразователь плотности и расхода CDM (регистрационный номер 63515-16), модели СDM100P.
Система сбора и обработки информации реализована на базе комплекса измерительно-вычислительного (далее - ИВК) ИМЦ-07, распределенное исполнение 9 -модуль 1: настенный взрывозащищенный шкаф, модуль 2: переносной прибор (регистрационный номер 75139-19).
Установка обеспечивает выполнение следующих основных функций:
- измерение, воспроизведение, хранение и передача единиц объемного и массового расхода жидкости, объема и массы жидкости в потоке;
-
- в автоматическом режиме прием, обработка и сравнение полученных значений с поверяемых, калибруемых, контролируемых средств измерений и средств измерений установки;
-
- отображение (индикация), регистрация и архивирование результатов измерений;
-
- контроль значений величин, формирование и вывод на экран сообщений о выходе значений за установленные пределы;
-
- контроль метрологических характеристик расходомеров на месте эксплуатации без нарушения процесса измерений;
-
- формирование протоколов поверки и контроля метрологических характеристик расходомеров.
Общий вид установки представлен на рисунке 1.

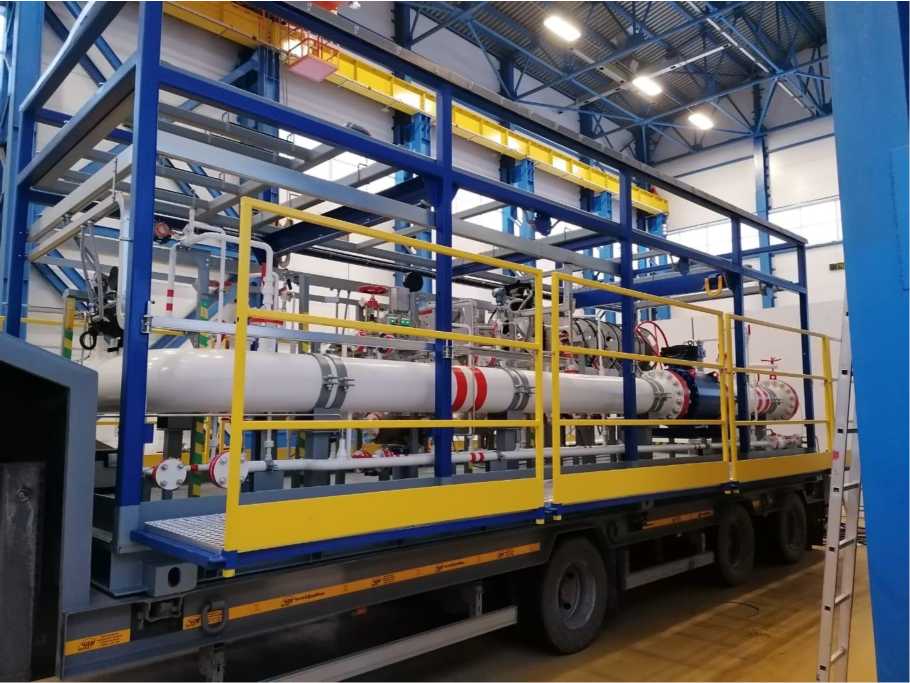

Рисунок 1 - Общий вид установки
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведена на рисунке 2.
Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения преобразователя расхода жидкости ультразвукового DFX-ММ исполнения «Premium», входящего в состав установки, с нанесением знака поверки на пломбу.

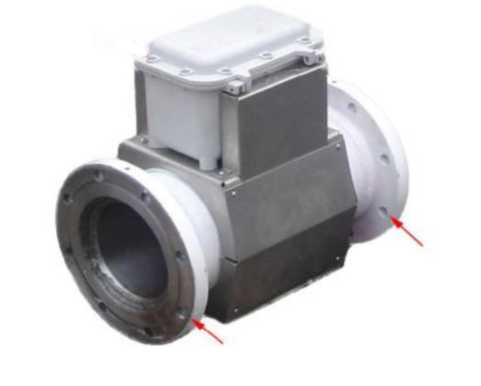

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер установки нанесен лазерной гравировкой на маркировочную табличку, размещенную на верхнем швеллере каркаса. Место нанесения маркировочной таблички на установку представлено на рисунке 3.

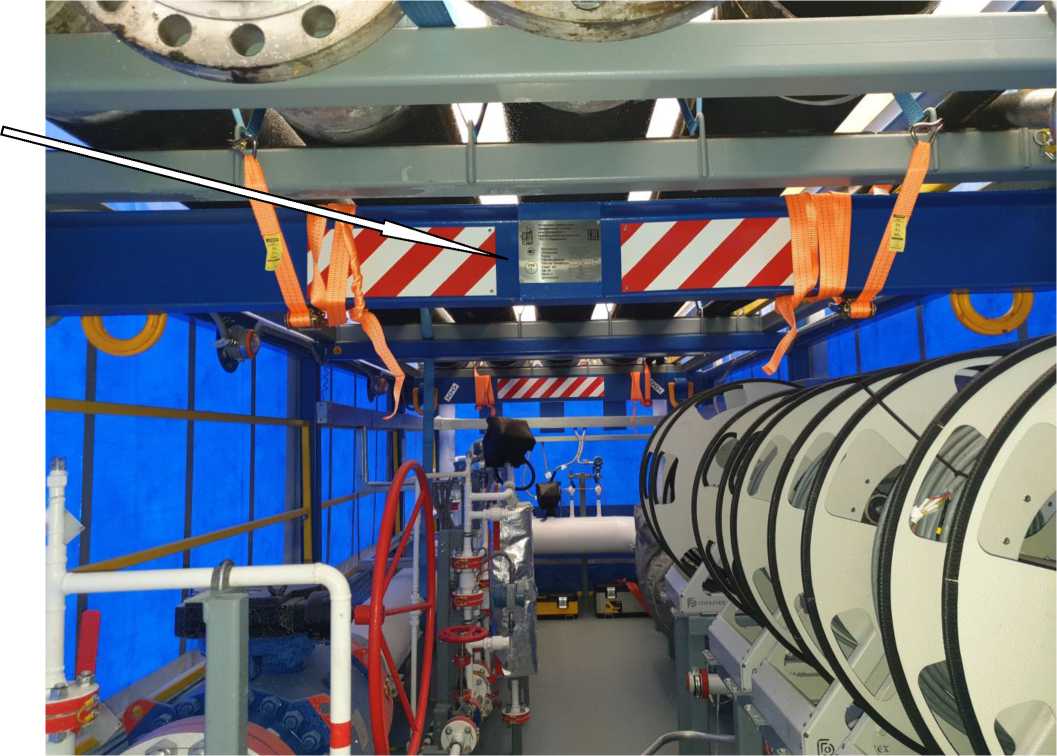

Рисунок 3 - Место нанесения маркировочной таблички на установку
