Номер по Госреестру СИ: 87446-22
87446-22 Измерители поверхностной плотности покрытий
(РТФ-1К)
Назначение средства измерений:
Измерители поверхностной плотности покрытий РТФ-1К предназначены для измерений поверхностной плотности цинковых покрытий, нанесенных на стальные основания, методом энергодисперсионной рентгеновской флуоресценции.
Внешний вид.
Измерители поверхностной плотности покрытий
Рисунок № 1
Общие сведения
Дата публикации - 24.11.2022
Срок свидетельства - 24.11.2027
Номер записи - 189446
ID в реестре СИ - 1404019
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Институт физико-технических проблем" (АО "ИФТП")
Страна - РОССИЯ
Населенный пункт - г. Дубна, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2957 от 2022.11.24 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Измерители поверхностной плотности покрытий (РТФ-1К)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Институт физико-технических проблем" (АО "ИФТП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86528-22 26.08.2027 |
Уровнемеры радиоизотопные, УР Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
3 года |
|
87088-22 17.10.2027 |
Плотномеры радиоизотопные, ПР Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
87446-22 24.11.2027 |
Измерители поверхностной плотности покрытий, РТФ-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
88499-23 13.03.2028 |
Уровнемеры радиоизотопные, РРП-3С Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
3 года |
|
91126-24 25.01.2029 |
Толщиномеры проката радиоизотопные, РТП-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
91261-24 06.02.2029 |
Толщиномеры покрытий рентгенофлуоресцентные, РТВК-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
92190-24 27.05.2029 |
Толщиномеры обратного рассеяния радиоизотопные, РТО-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
92191-24 27.05.2029 |
Толщиномеры плёночных материалов радиоизотопные, РТЛ-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
92890-24 14.08.2029 |
Наборы мер толщины стального проката, МТП Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
92890-24 14.08.2029 |
Наборы мер толщины стального проката, МТП Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Измерители поверхностной плотности покрытий (РТФ-1К)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители поверхностной плотности покрытий (РТФ-1К)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Измерители имеют встроенное программное обеспечение (далее - ПО). Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
V1-1 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измеренияТаблица 3 -
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в пункте 5 руководства по эксплуатации УЛКА.415112.005 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28.09.2018 № 2089 «Об утверждении государственной поверочной схемы для средств измерений поверхностной плотности и массовой доли элементов в покрытиях»;
УЛКА.415112.005 ТУ Измерители поверхностной плотности покрытий РТФ-1К. Технические условия.
ПравообладательАкционерное общество «Институт физико-технических проблем» (АО «ИФТП»)
ИНН 5010036527
Адрес: 141980, Московская обл., г. Дубна, ул. Курчатова И.В., д. 4
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)ИНН 7809022120
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия измерителей поверхностной плотности покрытий РТФ-1К (далее -измерители) основан на облучении образца первичным рентгеновским излучением и регистрации блоком детектирования характеристического рентгенофлуоресцентного излучения. Первичное рентгеновское излучение создает рентгеновская трубка. Электрический сигнал, величина которого пропорциональна энергии характеристического излучения, а скорость счета пропорциональна поверхностной плотности, с выхода блока детектирования поступает на вход цифрового спектрометрического устройства, где производится его усиление и цифровая фильтрация, преобразование в цифровой код и передача кода на устройство преобразования цифрового сигнала в аналоговый.
Конструктивно измерители состоят из моноблочного рентгеновского аппарата с рентгеновской трубкой и мишенью прострельного типа, блока детектирования с охлаждаемым спектрометрическим полупроводниковым кремниевым детектором и блока обработки информации БОИ-10. Блок детектирования и рентгеновская трубка имеют датчики температуры с аналоговым выходом. Рентгеновский аппарат и блок детектирования составляют вместе измерительный узел.
Заводской номер измерителей наносится на маркировочные таблички (шильдик), закрепленные на корпусе измерителя механическим способом с нанесением номера ударным методом. Заводской номер имеет числовой формат. Конструкцией измерителей не предусмотрена возможность нанесения знака поверки и знака утверждения типа. Корпус измерителей металлический, окрашиваемый в цвета, которые определяет изготовитель.
Общий вид измерителей, место нанесения заводского номера, схема пломбирования от несанкционированного доступа представлены на рисунке 1.

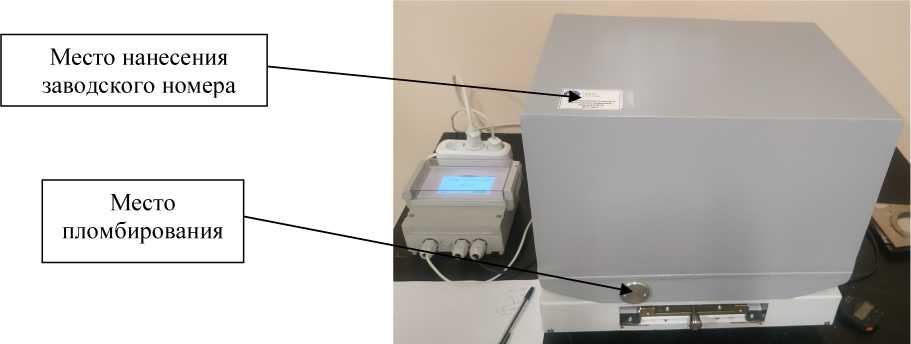

Рисунок 1 - Общий вид измерителей, место нанесения заводского номера и место пломбирования
Таблица 2 - Метрологические и основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений поверхностной плотности, г/м2 |
от 30 до 220 |
|
Пределы допускаемой относительной погрешности измерений поверхностной плотности, % |
±10 |
|
Локальность измерения, мм, не менее:
|
90 30 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Напряжение питания постоянного тока, В |
от 20,4 до 26,4 |
|
Потребляемая мощность, В^А, не более |
50 |
|
Наименование характеристики |
Значение |
|
Выходной сигнал: | |
|
- аналоговый с датчиков температуры, В |
от 0 до 10 |
|
- аналоговый с детектора, В |
от 0 до 10 |
|
Габаритные размеры измерительного узла, мм, не более: | |
|
- высота |
350 |
|
- ширина |
450 |
|
- глубина |
350 |
|
Габаритные размеры блока обработки информации БОИ-10, мм, не более: | |
|
- высота |
200 |
|
- ширина |
200 |
|
- глубина |
150 |
|
Масса измерительного узла, кг, не более |
20 |
|
Масса блока обработки информации БОИ-10, кг, не более |
3 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, оС |
от +5 до +45 |
|
- относительная влажность окружающей среды при | |
|
температуре +30 оС, без конденсации влаги, %, не более |
80 |
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы, лет |
6 |
