Сведения о средстве измерений: 86528-22 Уровнемеры радиоизотопные

Номер по Госреестру СИ: 86528-22
86528-22 Уровнемеры радиоизотопные
(УР)

Назначение средства измерений:
Уровнемеры радиоизотопные УР предназначены для непрерывных, бесконтактных измерений уровня жидких и сыпучих веществ, суспензий и пульп, и регулирования положения границы раздела двух сред в технологических резервуарах.

сертификация программного обеспечения
Внешний вид. Уровнемеры радиоизотопные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Уровнемеры радиоизотопные
Рисунок № 1
Внешний вид. Уровнемеры радиоизотопные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Уровнемеры радиоизотопные
Рисунок № 2
Внешний вид. Уровнемеры радиоизотопные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Уровнемеры радиоизотопные
Рисунок № 3

Общие сведения

Дата публикации - 26.08.2022
Срок свидетельства - 26.08.2027
Номер записи - 188490
ID в реестре СИ - 1401603
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "Институт физико-технических проблем" (АО "ИФТП")
Страна - РОССИЯ
Населенный пункт - г. Дубна, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности -

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2131 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Уровнемеры радиоизотопные (УР)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Институт физико-технических проблем" (АО "ИФТП")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
86528-22
26.08.2027
Уровнемеры радиоизотопные, УР
Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.)
ОТ
МП
3 года
87088-22
17.10.2027
Плотномеры радиоизотопные, ПР
Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.)
ОТ
МП
1 год
87446-22
24.11.2027
Измерители поверхностной плотности покрытий, РТФ-1К
Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.)
ОТ
МП
1 год
88499-23
13.03.2028
Уровнемеры радиоизотопные, РРП-3С
Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.)
ОТ
МП
3 года
91126-24
25.01.2029
Толщиномеры проката радиоизотопные, РТП-1К
Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.)
ОТ
МП
1 год
91261-24
06.02.2029
Толщиномеры покрытий рентгенофлуоресцентные, РТВК-1К
Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.)
ОТ
МП
1 год
92190-24
27.05.2029
Толщиномеры обратного рассеяния радиоизотопные, РТО-1К
Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.)
ОТ
МП
1 год
92191-24
27.05.2029
Толщиномеры плёночных материалов радиоизотопные, РТЛ-1К
Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.)
ОТ
МП
1 год
92890-24
14.08.2029
Наборы мер толщины стального проката, МТП
Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.)
ОТ
МП
1 год
92890-24
14.08.2029
Наборы мер толщины стального проката, МТП
Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.)
ОТ
МП
1 год

Кто поверяет Уровнемеры радиоизотопные (УР)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Уровнемеры радиоизотопные (УР)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Уровнемеры имеют встроенное программное обеспечение (далее - ПО). Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Метрологически значимая часть ПО защищена от несанкционированного вмешательства программными средствами и пломбированием корпуса блока обработки информации.

Уровень защиты программного обеспечения «высокий» в соответствии с

Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

V1-1

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

-


Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерения

Таблица 4 -

Сведения о методиках измерений

Сведения о методиках (методах) измерений

Приведены в пункте 5 руководства по эксплуатации УЛКА.407541.027 РЭ.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

УЛКА.407541.027 ТУ Уровнемеры радиоизотопные УР. Технические условия.

Правообладатель

Акционерное общество «Институт физико-технических проблем»

(АО «ИФТП»)

Адрес: 141980, Московская обл., г. Дубна, ул. Курчатова И.В., 4

ИНН 5010036527

Изготовитель

Акционерное общество «Институт физико-технических проблем»
(АО «ИФТП»)
Адрес: 141980, Московская обл., г. Дубна, ул. Курчатова И.В., 4
ИНН 5010036527

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Правообладатель

Акционерное общество «Институт физико-технических проблем»
(АО «ИФТП»)
Адрес: 141980, Московская обл., г. Дубна, ул. Курчатова И.В., 4
ИНН 5010036527

Принцип действия уровнемеров радиоизотопных УР (далее - уровнемеры) основан на зависимости ослабления (поглощения) гамма-излучения от толщины слоя, сквозь который проходит излучение. Поток гамма-квантов источника излучения проникает через объект измерения с измеряемой средой и регистрируется сцинтилляционным счетчиком, который преобразует энергию гамма-квантов в электрические импульсы. Электрические импульсы, несущие информацию об уровне измеряемой среды, поступают в блок обработки информации, где анализируются микропроцессорной схемой и преобразуются в значение уровня.

Конструктивно уровнемеры состоят из блока гамма-излучения (источник гамма-излучения и контейнер), блока детектирования, блока обработки информации БОИ-9К, монтажных элементов.

Уровнемеры имеют 4 исполнения в зависимости от метрологических характеристик и типа блока детектирования: УР-0,5К, УР-1,0К, УР-1,5К и УР-1,8К. УР-0,5К включает в себя блок детектирования БГДС-61.500; УР-1,0К включает в себя блок детектирования БГДС-61.1000; УР-1,5К включает в себя блок детектирования БГДС-61.1500; УР-1,8К включает в себя блок детектирования БГДС-61.1800.

Блок детектирования представляет из себя пластиковый сцинтиллятор на основе полистирола, через который проходит гамма-излучение, вызывающее излучение фотонов, впоследствии преобразованное фотоумножителем в электрические импульсы. В состав комплексов может входить несколько блоков детектирования, позволяющие увеличивать диапазон измерений уровня до 8 м.

В уровнемерах применяется источник гамма-излучения с радионуклидами 137Cs или 60Co, помещённый в блок гамма-источников типа БГИ-А в соответствии с требованиями Федеральных норм и правил в области использования атомной энергии.

Заводской номер уровнемеров наносится на маркировочные таблички (шильдик), закрепленные на корпусе блока детектирования механическим способом с нанесением номера ударным методом. Заводской номер имеет числовой формат. Конструкцией уровнемеров не предусмотрена возможность нанесения знака поверки и знака утверждения типа. Корпус уровнемеров металлический, окрашиваемый в цвета, которые определяет изготовитель.

Общий вид уровнемеров представлен на рисунках 1-3. Место нанесения заводского номера представлено на рисунке 1. Схема пломбирования от несанкционированного доступа представлены на рисунке 2.

Внешний вид. Уровнемеры радиоизотопные (УР), http://oei-analitika.ru

Место нанесения заводского номера

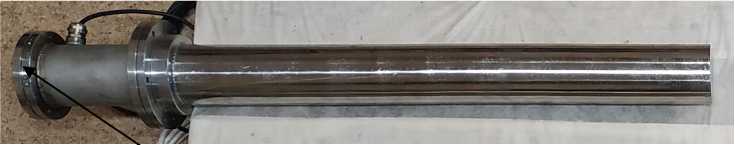

Рисунок 1 - Общий вид блоков детектирования

Внешний вид. Уровнемеры радиоизотопные (УР), http://oei-analitika.ru

Место

пломбирования

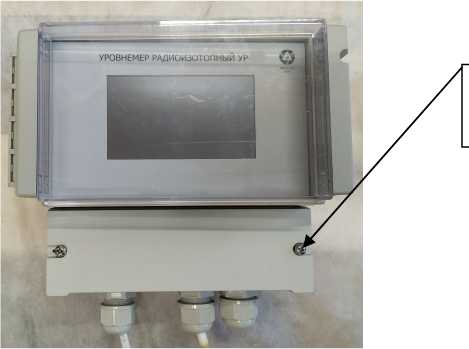

Рисунок 2 - Общий вид блоков обработки информации

Внешний вид. Уровнемеры радиоизотопные (УР), http://oei-analitika.ru

Рисунок 3 - Общий вид блоков гамма-излучения


Наименование

Обозначение

Количество

Уровнемер радиоизотопный

УР

1 шт.1

Упаковка

-

1 шт.

Комплект монтажных элементов

-

1 шт.2

Руководство по эксплуатации

УЛКА.407541.027 РЭ

1 экз.

Примечания:

  • 1 тип и количество блоков гамма-излучения, блоков обработки информации и блоков детектирования в соответствии с заказом

  • 2

2 поставляется по отдельному заказу


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений уровня (для одного детектора)1, мм:

- УР-0,5К

от 0 до 500

- УР-1,0К

от 0 до 1000

- УР-1,5К

от 0 до 1500

- УР-1,8К

от 0 до 1800

Пределы допускаемой основной приведенной к верхнему значению диапазона измерений погрешности2, %:

- УР-0,5К

±1,0

- УР-1,0К

±1,0

- УР-1,5К

±2,0

- УР-1,8К

±2,0

Пределы допускаемой основной приведенной к верхнему значению диапазона измерений погрешности при имитационном способе поверки2, %:

- УР-0,5К

±1,5

- УР-1,0К

±1,5

- УР-1,5К

±2,5

- УР-1,8К

±2,5

Пределы допускаемой дополнительной приведенной к верхнему значению диапазона измерений погрешности при изменении температуры окружающего воздуха от нормальной на каждые 10 °C, %

±0,25

Примечания:

1Верхнее значение диапазона измерений уровня определяется комплектацией конкретного

уровнемера и приводится в руководстве по эксплуатации уровнемера.

2Пределы допускаемой основной погрешности измерений уровнемера зависят от метода

поверки, который определяется особенностями места установки, монтажа уровнемера, и приво-

дятся в руководстве по эксплуатации уровнемера.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

от 187 до 242

- частота переменного тока, Гц

от 49,5 до 50,5

Потребляемая мощность, В-А, не более

30

Диапазон выходного аналогового сигнала, мА

от 4 до 20

Габаритные размеры блока гамма-излучения, мм, не более:

- длина

410

- ширина

290

- высота

350

Габаритные размеры блока детектирования, мм, не более:

БГДС-61.500

- диаметр

138

- высота

835

БГДС-61.1000

- диаметр

138

- высота

1345

БГДС-61.1500

- диаметр

138

- высота

1845

БГДС-61.1800

- диаметр

138

- высота

2145

Габаритные размеры блока обработки информации БОИ-9К, мм, не более:

- длина

190

- ширина

210

- высота

110

Масса блока детектирования, кг, не более:

- БГДС-61.500

20

- БГДС-61.1000

25

- БГДС-61.1500

30

- БГДС-61.1800

35

Масса блока обработки информации БОИ-9К, кг, не более

2

Масса блока гамма-излучения, кг, не более

115

Условия эксплуатации блока детектирования:

- температура окружающей среды, оС

от -50 до +50

- относительная влажность окружающей среды при температу-

ре 35 оС, без конденсации влаги, %

от 10 до 95

Условия эксплуатации блока обработки информации БОИ-9К:

- температура окружающей среды, оС

от 5 до 40

- относительная влажность окружающей среды при

температуре 35 оС, без конденсации влаги, %

от 10 до 80

Средняя наработка на отказ, ч

70000

Средний срок службы, лет

15
