Номер по Госреестру СИ: 92191-24
92191-24 Толщиномеры плёночных материалов радиоизотопные
(РТЛ-1К)
Назначение средства измерений:
Толщиномеры плёночных материалов радиоизотопные РТЛ-1К предназначены для бесконтактных измерений поверхностной плотности пленочных органических полимерных материалов и контроля (регулирования) технологического процесса.
Внешний вид.
Толщиномеры плёночных материалов радиоизотопные
Рисунок № 1
Общие сведения
Дата публикации - 28.05.2024
Срок свидетельства - 27.05.2029
Номер записи - 194046
ID в реестре СИ - 1416563
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Институт физико-технических проблем" (АО "ИФТП")
Страна - РОССИЯ
Населенный пункт - г. Дубна, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1284 от 2024.05.27 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Толщиномеры плёночных материалов радиоизотопные (РТЛ-1К)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Институт физико-технических проблем" (АО "ИФТП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86528-22 26.08.2027 |
Уровнемеры радиоизотопные, УР Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
3 года |
|
87088-22 17.10.2027 |
Плотномеры радиоизотопные, ПР Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
87446-22 24.11.2027 |
Измерители поверхностной плотности покрытий, РТФ-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
88499-23 13.03.2028 |
Уровнемеры радиоизотопные, РРП-3С Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
3 года |
|
91126-24 25.01.2029 |
Толщиномеры проката радиоизотопные, РТП-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
91261-24 06.02.2029 |
Толщиномеры покрытий рентгенофлуоресцентные, РТВК-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
92190-24 27.05.2029 |
Толщиномеры обратного рассеяния радиоизотопные, РТО-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
92191-24 27.05.2029 |
Толщиномеры плёночных материалов радиоизотопные, РТЛ-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
92890-24 14.08.2029 |
Наборы мер толщины стального проката, МТП Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
92890-24 14.08.2029 |
Наборы мер толщины стального проката, МТП Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Кто поверяет Толщиномеры плёночных материалов радиоизотопные (РТЛ-1К)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Толщиномеры плёночных материалов радиоизотопные (РТЛ-1К)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Толщиномеры имеют встроенное программное обеспечение (далее - ПО). Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
v1-1 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренияТаблица 3 -
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Устройство и работа прибора» руководства по эксплуатации УЛКА.415112.007 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийУЛКА.415112.007 ТУ Толщиномеры плёночных материалов радиоизотопные РТЛ-1К. Технические условия.
ПравообладательАкционерное общество «Институт физико-технических проблем» (АО «ИФТП») ИНН 5010036527
Юридический адрес: 141980, Московская обл., г. Дубна, ул. Курчатова И.В., д. 4
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия толщиномеров плёночных материалов радиоизотопных РТЛ-1К (далее - толщиномеры) основан на эффекте ослабления (поглощения) бета-излучения при его прохождении через измеряемый материал. Поток бета-частиц источника излучения проходит через измеряемый материал и регистрируется блоком детектирования, который преобразует энергию бета-частиц в электрические импульсы. Электрические импульсы, несущие информацию о поверхностной плотности измеряемого материала, поступают в блок обработки информации, в котором преобразуются микропроцессором в значение поверхностной плотности.
Конструктивно толщиномеры состоят из блока детектирования УЛКА.412118.015, блока источника УЛКА.418234.011 и блока обработки информации БОИ-10К.
Блок источника УЛКА.418234.011 содержит источник ионизирующего излучения на основе радионуклида 63Ni.
Блок детектирования УЛКА.412118.015 предназначен для регистрации бета-излучения от источника, прошедшего через измеряемый материал, и преобразовании электрического сигнала, поступающего в блок обработки информации, в измеряемую величину.
Заводской номер толщиномера имеет цифровой формат, наносится на маркировочные таблички (шильдик), закрепленные на корпусе блока детектирования механическим способом с нанесением номера ударным методом. Конструкцией толщиномеров не предусмотрена возможность нанесения знака поверки. Корпус толщиномеров металлический, окрашиваемый в цвета, которые определяет изготовитель.
Защита толщиномера от несанкционированного доступа реализуется использованием клейких лент с фирменным рисунком, которые закрывают головки винтов, крепящие наружные кожухи блока обработки информации и блока детектирования.

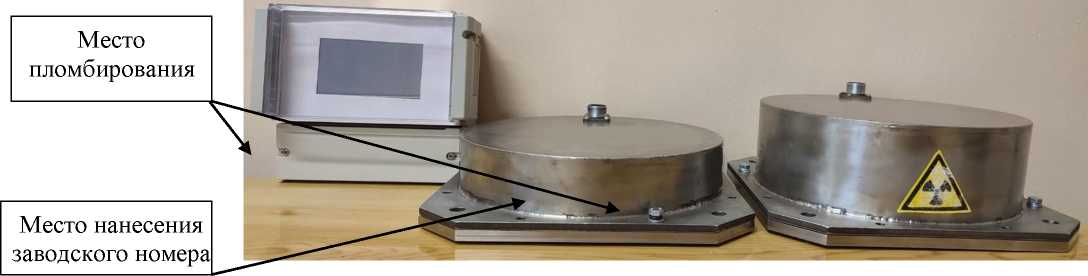

Общий вид толщиномеров, место нанесения заводского номера, схема пломбирования от несанкционированного доступа представлены на рисунке 1.
Рисунок 1 - Общий вид толщиномеров, место нанесения заводского номера и место пломбирования
Таблица 2 - Метрологические и основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений поверхностной плотности, г/м2 |
от 4 до 140 |
|
Пределы допускаемой относительной погрешности измерений поверхностной плотности в поддиапазонах, %: | |
|
- от 4 до 14 г/м2 включ. |
±5 |
|
- св. 14 до 28 г/м2 включ. |
±10 |
|
- св. 28 до 60 г/м2 включ. |
±10 |
|
- св. 60 до 140 г/м2 |
±10 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 187 до 242 |
|
- частота переменного тока, Гц |
от 49,5 до 50,5 |
|
Потребляемая мощность, В-А, не более |
50 |
|
Габаритные размеры блока детектирования, мм, не более: | |
|
- длина |
260 |
|
- ширина |
260 |
|
- высота |
90 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры блока источника, мм, не более: | |
|
- длина |
260 |
|
- ширина |
260 |
|
- высота |
120 |
|
Габаритные размеры блока обработки информации, мм, не более: | |
|
- длина |
190 |
|
- ширина |
210 |
|
- высота |
110 |
|
Масса блока детектирования, кг, не более |
7 |
|
Масса блока источника, кг, не более |
13 |
|
Масса блока обработки информации, кг, не более |
2 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, оС |
от +10 до +35 |
|
- относительная влажность окружающей среды, %, не более |
80 |
|
Средняя наработка на отказ, ч |
20000 |
