Номер по Госреестру СИ: 88499-23
88499-23 Уровнемеры радиоизотопные
(РРП-3С)
Назначение средства измерений:
Уровнемеры радиоизотопные РРП-3С предназначены для бесконтактных измерений уровня жидких и сыпучих веществ, суспензий и пульп, сигнализации и регулирования положения границы раздела двух сред в технологических резервуарах.
Внешний вид.
Уровнемеры радиоизотопные
Рисунок № 1
Внешний вид.
Уровнемеры радиоизотопные
Рисунок № 2
Внешний вид.
Уровнемеры радиоизотопные
Рисунок № 3
Общие сведения
Дата публикации - 14.03.2023
Срок свидетельства - 13.03.2028
Номер записи - 190507
ID в реестре СИ - 1407230
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Институт физико-технических проблем" (АО "ИФТП")
Страна - РОССИЯ
Населенный пункт - г. Дубна, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2161 от 2022.08.31 ПРИКАЗ_Об утверждении типов средств измерений (16)
№523 от 2023.03.13 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Уровнемеры радиоизотопные (РРП-3С)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Институт физико-технических проблем" (АО "ИФТП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86528-22 26.08.2027 |
Уровнемеры радиоизотопные, УР Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
3 года |
|
87088-22 17.10.2027 |
Плотномеры радиоизотопные, ПР Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
87446-22 24.11.2027 |
Измерители поверхностной плотности покрытий, РТФ-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
88499-23 13.03.2028 |
Уровнемеры радиоизотопные, РРП-3С Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
3 года |
|
91126-24 25.01.2029 |
Толщиномеры проката радиоизотопные, РТП-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
91261-24 06.02.2029 |
Толщиномеры покрытий рентгенофлуоресцентные, РТВК-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
92190-24 27.05.2029 |
Толщиномеры обратного рассеяния радиоизотопные, РТО-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
92191-24 27.05.2029 |
Толщиномеры плёночных материалов радиоизотопные, РТЛ-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
92890-24 14.08.2029 |
Наборы мер толщины стального проката, МТП Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
92890-24 14.08.2029 |
Наборы мер толщины стального проката, МТП Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
Кто поверяет Уровнемеры радиоизотопные (РРП-3С)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Уровнемеры радиоизотопные (РРП-3С)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Метрологически значимая часть ПО защищена от несанкционированного вмешательства программными средствами и пломбированием корпуса блока обработки информации.
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
V1-1 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измеренияТаблица 4 -
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в пункте 5 руководства по эксплуатации УЛКА.407649.002 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов;
УЛКА.407649.002 ТУ Уровнемеры радиоизотопные РРП-3С. Технические условия.
ПравообладательАкционерное общество «Институт физико-технических проблем» (АО «ИФТП») ИНН 5010036527
Адрес: 141980, Московская обл., г. Дубна, ул. Курчатова И.В., д. 4
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ -филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия уровнемеров радиоизотопных РРП-3С (далее - уровнемеры) основан на зависимости ослабления (поглощения) гамма-излучения от толщины слоя, сквозь который проходит излучение. Поток гамма-квантов источника излучения проникает через объект измерения с измеряемой средой и регистрируется сцинтилляционным счетчиком, который преобразует энергию гамма-квантов в электрические импульсы. Электрические импульсы, несущие информацию об уровне измеряемой среды, поступают в блок обработки информации, где анализируются микропроцессорной схемой и преобразуются в значение уровня.
Конструктивно уровнемеры состоят из блока гамма-излучения (источник гамма-излучения и контейнер), блока детектирования, блока обработки информации, монтажных элементов.
Блок детектирования БДС-76.175 представляет из себя пластиковый сцинтиллятор на основе полистирола.
В уровнемерах применяется источник гамма-излучения с радионуклидами 137Cs или 60Co, помещённый в блок гамма-источников типа БГИ-А в соответствии с требованиями Федеральных норм и правил в области использования атомной энергии.
Заводской номер уровнемеров наносится на маркировочную табличку (шильдик), закрепленную на корпусе блока детектирования механическим способом с нанесением номера ударным методом. Заводской номер имеет цифровой формат. Конструкцией уровнемеров не предусмотрена возможность нанесения знака поверки и знака утверждения типа. Корпус уровнемеров металлический, окрашиваемый в цвета, которые определяет изготовитель.
Общий вид уровнемеров представлен на рисунках 1-3. Место нанесения заводского номера представлено на рисунке 1. Схема пломбирования от несанкционированного доступа представлены на рисунке 2.
Место нанесения заводского номера
Рисунок 1 - Общий вид блоков детектирования

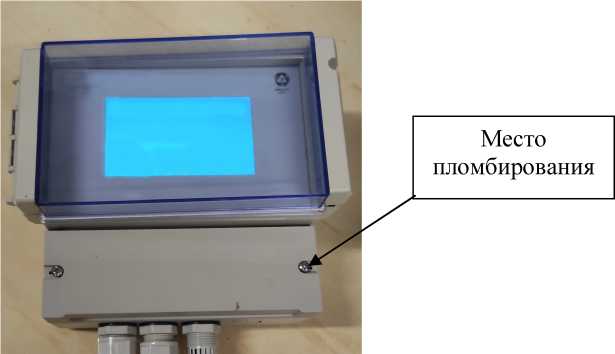

Рисунок 2 - Общий вид блоков обработки информации
Рисунок 3 - Общий вид блоков гамма-излучения
Таблица 2 - Метрологические и основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |
от 20 до 155 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня1, мм |
±10 |
|
Пределы допускаемой дополнительной абсолютной погрешности при изменении температуры окружающего воздуха от нормальной на каждые 10 °С, мм |
±5 |
|
Параметры электрического питания:
|
от 187 до 242 от 49,5 до 50,5 |
|
Потребляемая мощность, В^А, не более |
15 |
|
Габаритные размеры блока гамма-излучения, мм, не более:
|
410 290 350 |
|
Габаритные размеры блока детектирования, мм, не более:
|
108 405 |
|
Габаритные размеры блока обработки информации, мм, не более:
|
220 185 125 |
|
Масса блока детектирования, кг, не более |
6 |
|
Масса блока обработки информации, кг, не более |
1,5 |
|
Масса блока гамма-излучения, кг, не более |
115 |
|
Условия эксплуатации блока детектирования:
|
от -50 до +50 от 10 до 95 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации блока обработки информации:
|
от 0 до 35 от 10 до 80 |
|
Средняя наработка на отказ, ч |
70000 |
|
Средний срок службы, лет |
15 |
|
Примечание: 1 пределы допускаемой основной абсолютной погрешности измерений уровня нормированы при установленной постоянной времени 60 с и скорости счета гамма-квантов N > 1000 имп/с. | |
