Назначение средства измерений:
Плотномеры радиоизотопные ПР предназначены для непрерывных, бесконтактных измерений плотности жидких сред, пульп и буровых растворов в технологических резервуарах и трубопроводах.
Внешний вид.
Плотномеры радиоизотопные
Рисунок № 1
Внешний вид.
Плотномеры радиоизотопные
Рисунок № 2
Внешний вид.
Плотномеры радиоизотопные
Рисунок № 3
Общие сведения
Дата публикации - 18.10.2022
Срок свидетельства - 17.10.2027
Номер записи - 189117
ID в реестре СИ - 1402930
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
исполнение ПРВТ-1К,
Производитель
Изготовитель - Акционерное общество "Институт физико-технических проблем" (АО "ИФТП")
Страна - РОССИЯ
Населенный пункт - г. Дубна, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2590 от 2022.10.17 ПРИКАЗ_Об утверждении типов средств измерений (19)
№2392 от 2023.11.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
Наличие аналогов СИ: Плотномеры радиоизотопные (ПР)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Институт физико-технических проблем" (АО "ИФТП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86528-22 26.08.2027 |
Уровнемеры радиоизотопные, УР Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
3 года |
|
87088-22 17.10.2027 |
Плотномеры радиоизотопные, ПР Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
87446-22 24.11.2027 |
Измерители поверхностной плотности покрытий, РТФ-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
88499-23 13.03.2028 |
Уровнемеры радиоизотопные, РРП-3С Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
3 года |
|
91126-24 25.01.2029 |
Толщиномеры проката радиоизотопные, РТП-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
91261-24 06.02.2029 |
Толщиномеры покрытий рентгенофлуоресцентные, РТВК-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
92190-24 27.05.2029 |
Толщиномеры обратного рассеяния радиоизотопные, РТО-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
92191-24 27.05.2029 |
Толщиномеры плёночных материалов радиоизотопные, РТЛ-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
92890-24 14.08.2029 |
Наборы мер толщины стального проката, МТП Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
92890-24 14.08.2029 |
Наборы мер толщины стального проката, МТП Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Кто поверяет Плотномеры радиоизотопные (ПР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 21 | 21 | 21 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Плотномеры радиоизотопные (ПР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Плотномеры имеют встроенное программное обеспечение (далее - ПО). Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Конструкция плотномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
V1-1 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Лист № 5
Всего листов 6 Комплектность средства измерения
Таблица 4 -
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в пункте 9 руководства по эксплуатации УЛКА.412113.004 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 01.11.2019 № 2603 Об утверждении Государственной поверочной схемы для средств измерений плотности;
УЛКА.412113.004 ТУ Плотномеры радиоизотопные ПР. Технические условия.
ПравообладательАкционерное общество «Институт физико-технических проблем»
(АО «ИФТП»)
Адрес: 141980, Московская обл., г. Дубна, ул. Курчатова И.В., 4
ИНН 5010036527
Испытательный центр
Уральский научно-исследовательский институт метрологии -филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)ИНН 7809022120
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия плотномеров радиоизотопных ПР (далее - плотномеры) основан на зависимости ослабления (поглощения) гамма-излучения от плотности измеряемой среды, сквозь который проходит излучение. Поток гамма-квантов источника излучения проникает через объект измерения с измеряемой средой и регистрируется сцинтилляционным счетчиком, который преобразует энергию гамма-квантов в электрические импульсы. Электрические импульсы, несущие информацию о плотности измеряемой среды, поступают в блок обработки информации, где анализируются микропроцессорной схемой и преобразуются в значение плотности.
Конструктивно плотномеры состоят из блока гамма-излучения (источник гамма-излучения и контейнер), блока детектирования, блока обработки информации БОИ-8К, монтажных элементов.
Плотномеры имеют 3 исполнения в зависимости от метрологических характеристик и типа блока детектирования: ПР-1К, ПРВТ-1К, ПРВУ-1К. ПР-1К включает в себя блок детектирования БГДС-47.47; ПРВТ-1К включает в себя блок детектирования БГДС-40.40; ПРВУ-1К включает в себя блок детектирования БДСВ-20.60.
Блок детектирования представляет из себя сцинтиллятор на основе иодида натрия (NaI) или полистирола, через который проходит гамма-излучение, вызывающее излучение фотонов, впоследствии преобразованное фотоумножителем в электрические импульсы.
В плотномерах применяется источник гамма-излучения с радионуклидом 137Cs типа ИГИ-Ц, помещённый в блок гамма-источников типа БГИ-А в соответствии с требованиями Федеральных норм и правил в области использования атомной энергии.
Заводской номер плотномеров наносится на маркировочные таблички (шильдик), закрепленные на корпусе блока детектирования механическим способом с нанесением номера ударным методом. Заводской номер имеет числовой формат. Конструкцией плотномеров не предусмотрена возможность нанесения знака поверки и знака утверждения типа. Корпус плотномеров металлический, окрашиваемый в цвета, которые определяет изготовитель.
Общий вид плотномеров представлен на рисунках 1-3. Место нанесения заводского номера представлено на рисунке 1. Схема пломбирования от несанкционированного доступа представлены на рисунке 2.
Место нанесения заводского номера
ПРВУ-1К

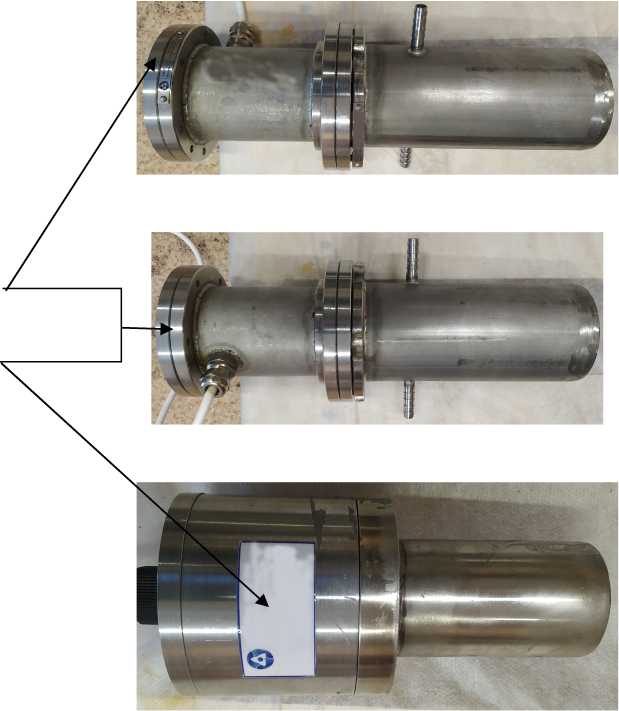

Рисунок 1 - Общий вид блоков детектирования
ПРВТ-1К
ПР-1К
Место
пломбирования

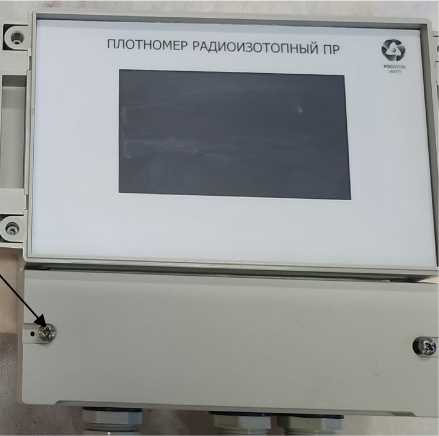

Рисунок 2 - Общий вид блоков обработки информации
Рисунок 3 - Общий вид блоков гамма-излучения
|
Наименование |
Обозначение |
Количество |
|
Плотномер радиоизотопный |
ПР |
1 шт.1 |
|
Упаковка |
- |
1 шт. |
|
Коллиматор |
1 шт.2 | |
|
Комплект монтажных элементов |
- |
1 шт. |
|
Руководство по эксплуатации |
УЛКА.412113.004 РЭ |
1 экз. |
|
Примечания: | ||
|
1 тип и количество блоков гамма-излучения, блоков обработки информации и блоков | ||
|
детектирования в соответствии с заказом | ||
|
2 поставляется по отдельному заказу, для |
исполнения ПРВУ-1К не предусмотрен | |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний плотности1, кг/м3 |
от 500 до 3500 |
|
Диапазон измерений плотности1, кг/м3 |
от 600 до 2000 |
|
Пределы допускаемой систематической составляющей основной приведенной к верхнему значению диапазона измерений погрешности, %:
|
±0,8 ±0,4 ±1,0 |
|
Предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей основной приведенной к верхнему значению диапазона измерений погрешности, %:
|
0,8 0,4 1,0 |
|
Пределы допускаемой дополнительной приведенной к верхнему значению диапазона измерений погрешности при изменении температуры окружающего воздуха от нормальной на каждые 10 °C, % |
±0,2 |
|
Примечание 1Диапазон показаний и диапазон измерений плотности определяются комплектацией конкретного плотномера и приводятся в руководстве по эксплуатации плотномера. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 187 до 242 от 49,5 до 50,5 |
|
Потребляемая мощность, В-А, не более |
30 |
|
Диапазон выходного аналогового сигнала, мА |
от 4 до 20 |
|
Габаритные размеры блока гамма-излучения, мм, не более: | |
|
- длина |
410 |
|
- ширина |
290 |
|
- высота |
350 |
|
Габаритные размеры блока детектирования, мм, не более: | |
|
БГДС-47.47 | |
|
- диаметр |
170 |
|
- высота |
390 |
|
БГДС-40.40 | |
|
- диаметр |
170 |
|
- высота |
390 |
|
БДСВ-20.60 | |
|
- диаметр |
65 |
|
- высота |
150 |
|
Габаритные размеры блока обработки информации БОИ-8К, | |
|
мм, не более: | |
|
- длина |
190 |
|
- ширина |
210 |
|
- высота |
110 |
|
Масса блока детектирования, кг, не более: | |
|
- БГДС-47.47 |
35 |
|
- БГДС-40.40 |
35 |
|
- БДСВ-20.60 |
3 |
|
Масса блока обработки информации БОИ-8К, кг, не более |
2 |
|
Масса блока гамма-излучения, кг, не более |
115 |
|
Условия эксплуатации блоков детектирования:
|
от -10 до +50 от 10 до 95 |
|
Условия эксплуатации блока обработки информации БОИ-8К:
|
от 5 до 40 от 10 до 80 |
|
Средняя наработка на отказ, ч |
70000 |
|
Средний срок службы, лет |
15 |
