Номер по Госреестру СИ: 92890-24
92890-24 Наборы мер толщины стального проката
(МТП)
Назначение средства измерений:
Наборы мер толщины стального проката МТП предназначены для хранения и передачи единицы длины в области измерений толщины при испытаниях, поверке и калибровке средств измерений толщины стального проката, принцип действия которых основан на радиационном методе.

Внешний вид.
Наборы мер толщины стального проката
Рисунок № 1

Внешний вид.
Наборы мер толщины стального проката
Рисунок № 2
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Порядок работы» паспорта УЛКА.412914.004 ПС.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийУЛКА.412914.004 ТУ Наборы мер толщины стального проката МТП. Технические условия.
ПравообладательАкционерное общество «Институт физико-технических проблем» (АО «ИФТП») ИНН 5010036527
Юридический адрес: 141980, Московская обл., г. Дубна, ул. Курчатова И.В., д. 4
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственногоисследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ
унитарного предприятия
«Всероссийский
научно-
- филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия наборов мер толщины стального проката МТП (далее - наборы мер) основан на воспроизведении заданных геометрических параметров (толщины) листа стального проката.
Значение толщины может воспроизводиться как одной мерой, так и несколькими мерами, уложенными друг на друга. Рабочая поверхность мер ограничена диаметром в 100 мм в центре меры. Меры изготавливаются из стали.
Заводской номер набора мер наносится на переднюю поверхность кейса, в котором располагается набор мер, методом наклейки и имеет цифровой формат. Заводской номер каждой меры из набора мер наносится на поверхность меры методом наклейки и имеет цифровой формат. Конструкцией набора мер не предусмотрена возможность нанесения знака поверки.
Общий вид мер, место нанесения заводского номера представлены на рисунке 1. Общий вид наборов мер, место нанесения заводского номера представлены на рисунке 2.
Пломбирование наборов мер от несанкционированного доступа не предусмотрено.

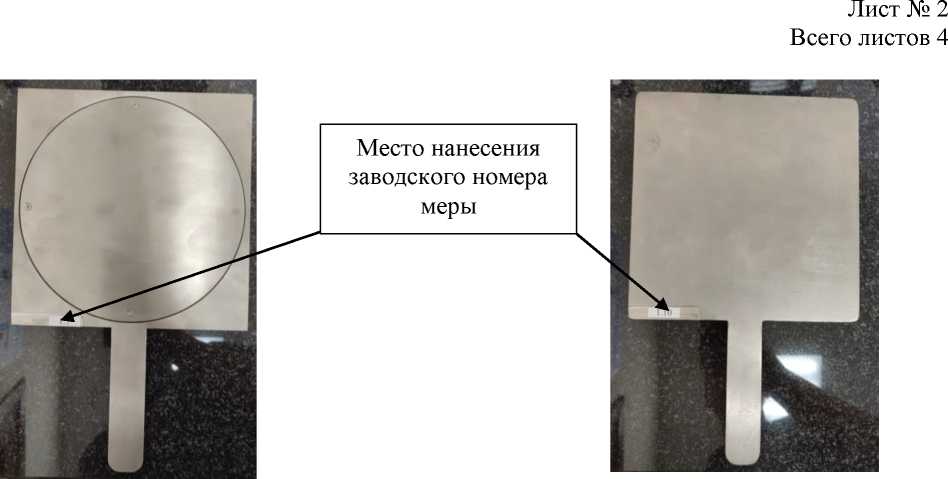

Рисунок 1 - Общий вид мер с указанием места нанесения заводского номера
Место нанесения заводского номера набора мер

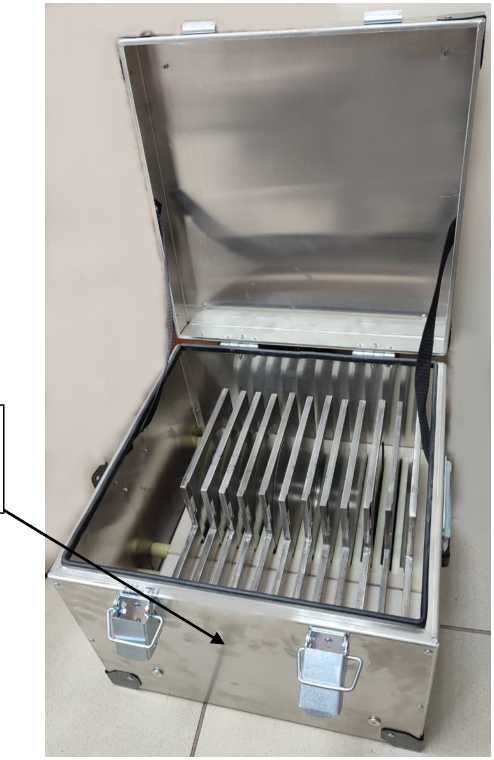

Рисунок 2 - Общий вид наборов мер с указанием места нанесения заводского номера
Таблица 1 - Метрологические и основные технические характеристики
Наименование характеристики |
Значение |
Номинальные значения толщины мер1, мм |
от 0,1 до 10,0 включ. |
Пределы допускаемой абсолютной погрешности действительного значения толщины мер с номинальными значениями толщины, мм: - от 0,1 до 3,0 мм включ. |
±0,002 |
- св. 3,0 до 10,0 мм |
±0,02 |
Допускаемое отклонение действительного значения толщины от номинального значения толщины мер с номинальными значениями толщины, мм: - от 0,1 до 3,0 мм включ. |
±0,02 |
- св. 3,0 до 10,0 мм |
±0,04 |
Габаритные размеры мер, мм, не более - длина |
330 |
- ширина |
210 |
Масса набора мер (без кейса), кг, не более |
30 |
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +30 |
- относительная влажность окружающей среды, %, не более |
80 |
Средний срок службы, лет |
30 |
1Количество и номинальные значения толщины мер |
в наборе определяются заказом. |
