Номер по Госреестру СИ: 91126-24
91126-24 Толщиномеры проката радиоизотопные
(РТП-1К)
Назначение средства измерений:
Толщиномеры проката радиоизотопные РТП-1К предназначены для бесконтактных измерений толщины стального проката в процессе производства.
Внешний вид.
Толщиномеры проката радиоизотопные
Рисунок № 1
Внешний вид.
Толщиномеры проката радиоизотопные
Рисунок № 2
Общие сведения
Дата публикации - 07.12.2024
Срок свидетельства - 25.01.2029
Номер записи - 193031
ID в реестре СИ - 1413950
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Институт физико-технических проблем" (АО "ИФТП")
Страна - РОССИЯ
Населенный пункт - г. Дубна, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности -
Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.
Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№220 от 2024.01.25 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Толщиномеры проката радиоизотопные (РТП-1К)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Институт физико-технических проблем" (АО "ИФТП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86528-22 26.08.2027 |
Уровнемеры радиоизотопные, УР Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
3 года |
|
87088-22 17.10.2027 |
Плотномеры радиоизотопные, ПР Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
87446-22 24.11.2027 |
Измерители поверхностной плотности покрытий, РТФ-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
88499-23 13.03.2028 |
Уровнемеры радиоизотопные, РРП-3С Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
3 года |
|
91126-24 25.01.2029 |
Толщиномеры проката радиоизотопные, РТП-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
91261-24 06.02.2029 |
Толщиномеры покрытий рентгенофлуоресцентные, РТВК-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
92190-24 27.05.2029 |
Толщиномеры обратного рассеяния радиоизотопные, РТО-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
92191-24 27.05.2029 |
Толщиномеры плёночных материалов радиоизотопные, РТЛ-1К Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
92890-24 14.08.2029 |
Наборы мер толщины стального проката, МТП Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
|
92890-24 14.08.2029 |
Наборы мер толщины стального проката, МТП Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.) |
ОТ МП |
1 год |
Кто поверяет Толщиномеры проката радиоизотопные (РТП-1К)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Толщиномеры проката радиоизотопные (РТП-1К)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Толщиномеры имеют встроенное программное обеспечение (далее - ПО). Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
vl-1 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренияТаблица 3 -
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 5 «Устройство и работа прибора и составных частей» руководства по эксплуатации УЛКА.415112.004 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений УЛКА.415112.004 ТУ Толщиномеры проката радиоизотопные РТП-1К. Технические условия.
Правообладатель
Акционерное общество «Институт физико-технических проблем» (АО «ИФТП») ИНН 5010036527
Юридический адрес: 141980, Московская обл., г. Дубна, ул. Курчатова И.В., д. 4
Изготовитель
Акционерное общество «Институт физико-технических проблем» (АО «ИФТП») ИНН 5010036527Адрес: 141980, Московская обл., г. Дубна, ул. Курчатова И.В., д. 4
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский
научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия толщиномеров проката радиоизотопных РТП-1К (далее - толщиномеры) основан на эффекте ослабления (поглощения) гамма-излучения при его прохождении через измеряемый материал. Поток гамма-квантов источника излучения проходит через измеряемый материал и регистрируется блоком детектирования, который преобразует энергию гамма-квантов в электрические импульсы. Электрические импульсы, несущие информацию о толщине измеряемого объекта, поступают в блок обработки информации, где анализируются микропроцессорной схемой и преобразуются в значение толщины.
Конструктивно толщиномеры состоят из блока источника гамма-излучения БИТ-1, блока детектирования БДТ-1, блока обработки информации БОИ-10К.
Блок источника гамма-излучения БИТ-1 содержит контейнер-коллиматор с источником гамма-излучения на основе радионуклида 241Am типа ИГИА-13 в соответствии с требованиями Федеральных норм и правил в области использования атомной энергии.
Блок детектирования БДТ-1 содержит ионизационную камеру, предназначенную для регистрации гамма-излучения от источника, прошедшее через измеряемый материал, и электронный узел, предназначенный для преобразования электрического сигнала в измеряемую величину.
Заводской номер толщиномеров наносится на маркировочные таблички (шильдик), закрепленные на корпусе блока источника гамма-излучения БИТ-1 и корпусе блока детектирования БДТ-1 механическим способом с нанесением номера ударным методом. Заводской номер имеет цифровой формат. Конструкцией толщиномеров не предусмотрена возможность нанесения знака поверки. Корпус толщиномеров металлический, окрашиваемый в цвета, которые определяет изготовитель.
Общий вид толщиномеров, место нанесения заводского номера, схема пломбирования от несанкционированного доступа представлены на рисунке 1.
Место нанесения заводского номера
Место пломбирования
Блок детектирования
БДТ-1
Блок источника гамма-излучения БИТ-1
Рисунок 1 - Общий вид толщиномеров

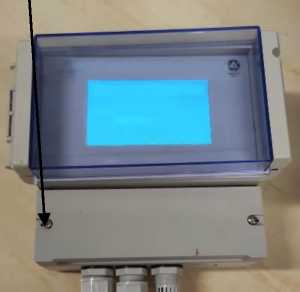

Блок обработки информации БОИ-10К
Таблица 2 - Метрологические и основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины, мм |
от 0,5 до 5,0 |
|
Пределы допускаемой основной относительной погрешности измерений толщины, % |
±1,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений толщины при изменении температуры окружающего воздуха от нормальной на каждые 10 °С, % |
±0,2 |
|
Параметры электрического питания:
|
от 187 до 242 от 49,5 до 50,5 |
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, В^А, не более |
50 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Габаритные размеры блока источника гамма-излучения БИТ-1, мм, не более: | |
|
- длина |
298 |
|
- ширина |
160 |
|
- высота |
135 |
|
Габаритные размеры блока детектирования БДТ-1, мм, не более: | |
|
- длина |
298 |
|
- ширина |
160 |
|
- высота |
135 |
|
Габаритные размеры блока обработки информации БОИ-10К, мм, не более: | |
|
- длина |
200 |
|
- ширина |
200 |
|
- высота |
110 |
|
Масса блока источника гамма-излучения БИТ-1, кг, не более |
11 |
|
Масса блока детектирования БДТ-1, кг, не более |
7 |
|
Масса блока обработки информации БОИ-10К, кг, не более |
2 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, оС |
от +5 до +45 |
|
- относительная влажность окружающей среды, %, не более |
80 |
|
Средняя наработка на отказ, ч |
50000 |
