Номер по Госреестру СИ: 85900-22
85900-22 Трансформаторы напряжения
(НКФ-220-58)
Назначение средства измерений:
Трансформаторы напряжения НКФ-220-58 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

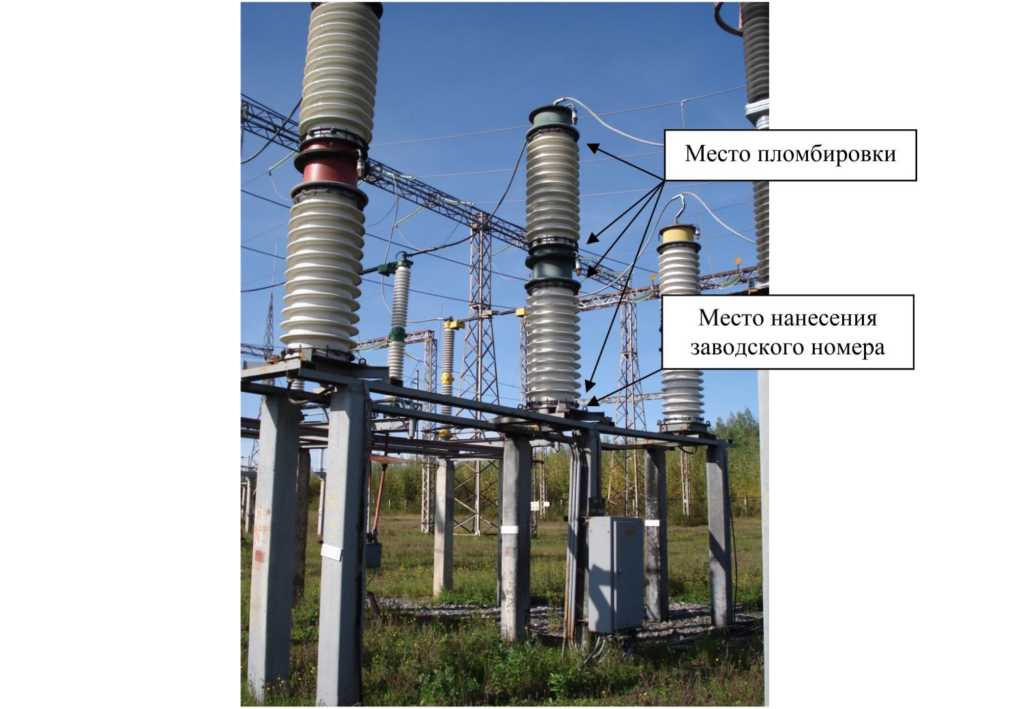

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 20.06.2022
Срок свидетельства -
Номер записи - 187877
ID в реестре СИ - 1400340
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НКФ-220-58ХЛ1, НКФ-220-58У1, Без модификации,
Производитель
Изготовитель - ПО "Запорожтрансформатор"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 16
Кол-во средств измерений - 14
Кол-во владельцев - 2
Усредненный год выпуска СИ - 1987
МПИ по поверкам - 1334 дн.
Приказы РСТ, где упоминается данный тип СИ
№2136 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1812 от 2023.09.05 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1464 от 2022.06.17 ПРИКАЗ_Об утверждении типов средств измерений (19)
№248 от 2023.02.03 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы напряжения (НКФ-220-58)
