Сведения о средстве измерений: 90199-23 Трансформаторы тока

Номер по Госреестру СИ: 90199-23
90199-23 Трансформаторы тока
(ТФЗМ 110Б-III У1)

Назначение средства измерений:
Трансформаторы тока ТФЗМ 110Б-Ш У1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения

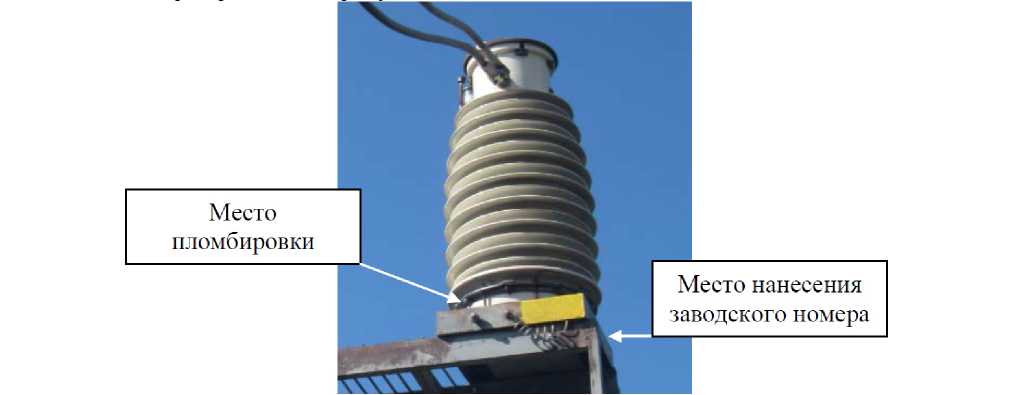

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 21.10.2023
Срок свидетельства -
Номер записи - 192134
ID в реестре СИ - 1411636
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТФЗМ 110Б-III У1,

Производитель

Изготовитель - ПО "Запорожтрансформатор"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 9
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1988
МПИ по поверкам - 1063 дн.

Приказы РСТ, где упоминается данный тип СИ

№2701 от 2023.12.14 Об утверждении типов средств измерений

№2217 от 2024.09.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)

№2219 от 2023.10.19 ПРИКАЗ_Об утверждении типов средств измерений (11)

Наличие аналогов СИ: Трансформаторы тока (ТФЗМ 110Б-III У1)
