Номер по Госреестру СИ: 88972-23
88972-23 Трансформаторы тока
(ТФЗМ)
Назначение средства измерений:
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

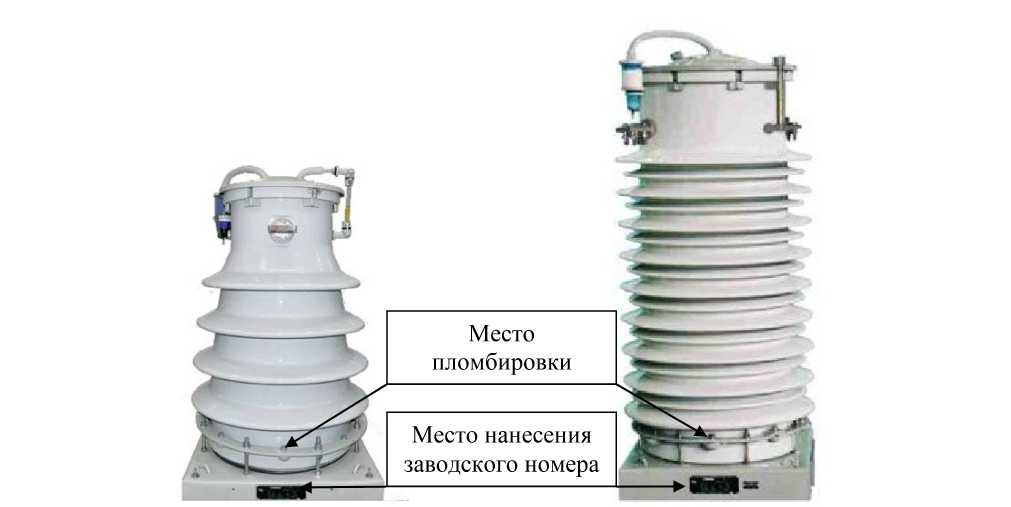

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 06.05.2023
Срок свидетельства -
Номер записи - 190964
ID в реестре СИ - 1408431
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТФЗМ-110Б-IVУ1, ТФЗМ 35Б-1 У1, ТФЗМ 35А-ХЛ1, ТФЗМ 35А-У1, ТФЗМ 110Б-IХЛ1, ТФЗМ 110Б-IV ХЛ1, ТФЗМ 110Б-IV У1, ТФЗМ 110Б-I У1, ТФ3М35А-ХЛ1, 110Б-IV У1, 110-1 У1,
Производитель
Изготовитель - ПО "Запорожтрансформатор"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 24
Выдано извещений - 0
Кол-во периодических поверок - 21
Кол-во средств измерений - 8
Кол-во владельцев - 6
Усредненный год выпуска СИ - 1991
МПИ по поверкам - 1358 дн.
Приказы РСТ, где упоминается данный тип СИ
№972 от 2023.05.05 ПРИКАЗ_Об утверждении типов средств измерений (19)
№454 от 2025.03.05 ПРИКАЗ_Об утверждении типов средств измерений (24)
Наличие аналогов СИ: Трансформаторы тока (ТФЗМ)
